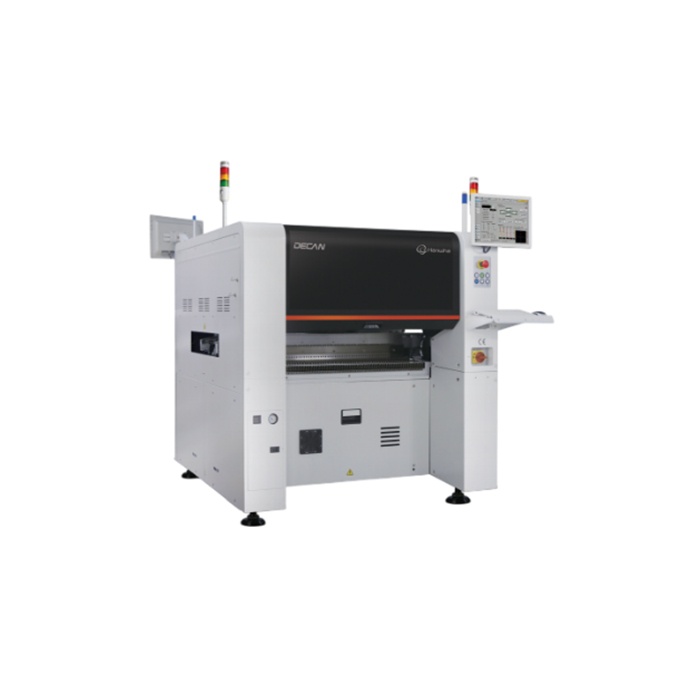

Установщик компонентов Hanwha DECAN S1

Характеристики:

• Модель: Hanwha DECAN S1
• Скорость монтажа: До 47 000 компонентов/ч
• Система позиционирования: Летящая камера + фиксированная камера
• Количество шпинделей: 10 шпинделей х 1 портал
• Толщина плат: 0,38 – 4,2 мм
• Точность монтажа:
• Чипы: ±28 μm при Cpk≥1,0
• Микросхемы: ±35 μm при Cpk≥1,0
• Диапазон компонентов:
• Летящая камера: До 42 мм (стандарт)
• Фиксированная камера: 42 – 55 мм (MFOV)
• Разъемы: 55 – 75 мм (MFOV)
• Максимальная высота компонентов:
• Для летящей камеры: 10 мм
• Для фиксированной камеры: 15 мм
• Размеры плат:
• Минимальные: 50 х 40 мм
• Стандартные: До 510 х 510 мм
• Опционально: До 1 500 х 460 мм
• Емкость питателей (8 мм стандарт):
• Стандарт: 60 шт фиксированная база)/ 56 шт тележка
• Опция: 120 шт фиксированная база / 112 шт тележка
• Пневмосистема:
• Давление: 5,0 – 7,0 кгс/см²
• Расход воздуха: 50 Нл/мин (вакуумный насос)
• Напряжение:  200 / 208 / 220 / 240 / 380 / 415 В
• Потребляемая мощность: 3,5 кВА
• Габаритные размеры: 1 430 х 1 740 х 1 485 мм
• Вес: 1 600 кг
