Что влияет на нагрев жала станка Пиропринтер помимо значения температуры

Температура выжигания на станке Пиропринтер регулируется в программе кнопками + и — на клавиатуре. Но не только число значения температуры в программе влияет на нагрев жала. Давайте разберем подробнее, а что еще может влиять на нагрев жала станка.

На нагрев жала станка Пиропринтер влияет:

- значение температуры в программе

- длина самого жала из нихрома

чем длиннее проволока, тем больше сопротивление току - ниже температура. также наоборот - короче проволока - горячее жало. Форму жала лучше вначале работы со станком делать по примеру, который идет в комплекте.

На фото ниже кончик жала очень длинный и сильно пологий. При таком жале точка выжигания будет размазываться и будет страдать четкость. Так же на этом фото жало касаться само себя. Петелька без зазора - ток проходит не через кончик, а в месте соприкосновения проволоки с самой собой. Из-за этого кончик жала как мы видим нагрет слабее, чем место соприкосновения.

- наличие зазора в петельке

если есть зазор в петельке жала (проволока не касается саму себя), то температура кончика жала выше. Когда зазора такого нет, то нагрев будет не в кончике жала, а в месте где проволока касается саму себя.

На фото показано как выглядит зазор в петельке жала.

- угол петельки

если петелька лежачая выжигаться будет бледно. Нужен угол 30-45 град для хорошего выжигания

- чистота клемм

если клеммы грязные (в окислах) - ток будет проходить хуже. Данные окислы дают дополнительное сопротивление и температура жала фактическая уменьшается. Также наоборот - чистые клеммы - выше температура. Поэтому клеммы нужно чистить. Чистить их не сложно — периодически протирать ацетоном.

- затяжка клемм

если клеммы затянуты хорошо, то электрический контакт будет лучше и ток будет идти по ним лучше.

- площадь контакта клемм с кончиками жала

если кончики едва соприкасаются с клеммами, то ток будет идти хуже

- концы жала вертикальные

квадратные клеммы горизонтально расположены (не ромбиками) - чтобы жало прижималось параллельно стороне квадратика клеммы

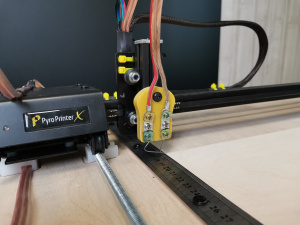

По фото сильно глубоко в клеммы заправлены концы жала. Вытащить их нужно подлиннее, что бы термоголова стояла почти вертикально столу, а не под таким сильным углом.

- давление жала должно быть хорошим

если жало плохо прижимается к фанере, то будет бледнее картинка. Для Пиропринтера 3 - пружина должна хорошо давить, а подшипник вращаться свободно. Для станка Пиропринтер Х - эксцентрик должен быть в положении, чтобы профиль вертикальный с термоголовой свободно ходил вверх вниз, плюс на профиле должен быть грузик над термоголовой.

Еще есть дополнительные моменты уже не связанны с самим станком по поводу значения температуры жала станка:

- жало не должно выходить за пределы фанеры справа

иначе нагар будет налипать на жало и фанерка будет хуже прогреваться

— точка обнуления координат должна находится на линейке

кончик жала обязательно должен перед стартом стоять на линейке - примерно 1 мм от правого края

- жало должно хорошо чиститься на линейке

царапины на линейке должны быть чистые, обновленные. После выжигания работы нужно с линейки обязательно стряхнуть старый нагар.
