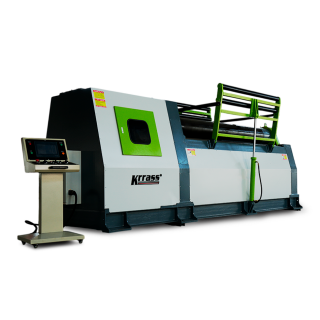

Четырехвалковый листогибочный станок KRRASS с ЧПУ W12-16x3000

Детальное описание

Современный промышленный станок для высокоточной гибки металлических листов в цилиндры, конусы и дуги. Оснащен контроллером XINJE, позволяющей автоматизировать процесс гибки и хранить сотни программ. Станок отличается повышенной точностью, надежной гидравлической системой и безопасной конструкцией. Способен работать с листами толщиной до 16 мм и длиной до 3100 мм.

Автоматическое позиционирование;
Гидравлическая откидная опора верхнего валка;
Устройство конической деформации и система гидравлической балансировки;
Энергоэффективный привод;
Централизованная система смазки;
Качественные компоненты (Schneider, Siemens, YUCI).

Схема работы станка

Конструктивные особенности

Контроллер XINJE

• Контроллер управления оснащена автоматической программой гибки, которая позволяет осуществлять позиционирование материала одним нажатием кнопки, формование окружности и дуги за один раз, а также имеет функции нумерации, хранения и вызова данных.
• Хранит до 100 программ гибки, что удобно для гибки различных спецификаций.
• Система совместима с процедурами ручного управления и при необходимости может управляться вручную.

Цельносварная конструкция

Более прочная сварная конструкция станка, высокая точность и удобство использования с учетом эргономики.

Рабочие валки из легированной стали 42CrMo

• Кованые закалённые валки SAE 1050 отличаются высокой прочностью и износостойкостью.
• Верхний валок неподвижный. Нижний и боковые вальцы перемещаются в вертикальной плоскости гидравлическими приводами и планетарными редукторами.

Откидной кронштейн верхнего валка

Стандартный гидравлический откидной кронштейн для верхнего валка.

Гидравлические боковые опоры

Необходимы для поддержки крупногабаритной заготовки во время гибки

Макс. толщина гибки, мм	16
Рабочая длина валков, мм	3100
Диаметр верхнего валка, мм	360
Диаметр нижнего валка, мм	330
Диаметр боковых валков, мм	250
Мощность двигателя, кВт	15
Габаритные параметры
Габариты (Д×Ш×В), мм	6300×2000×2050
Вес, кг	17000
