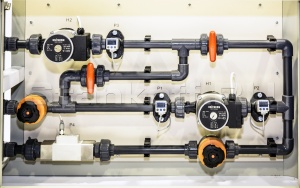

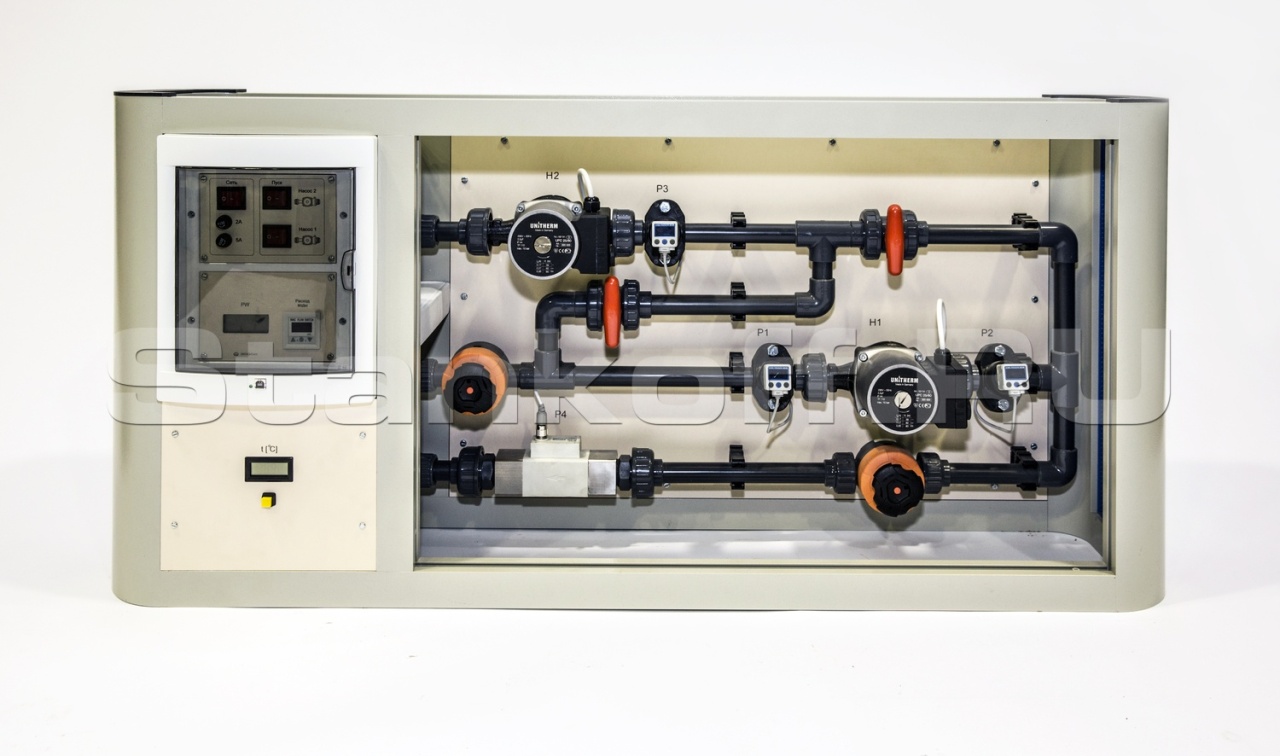

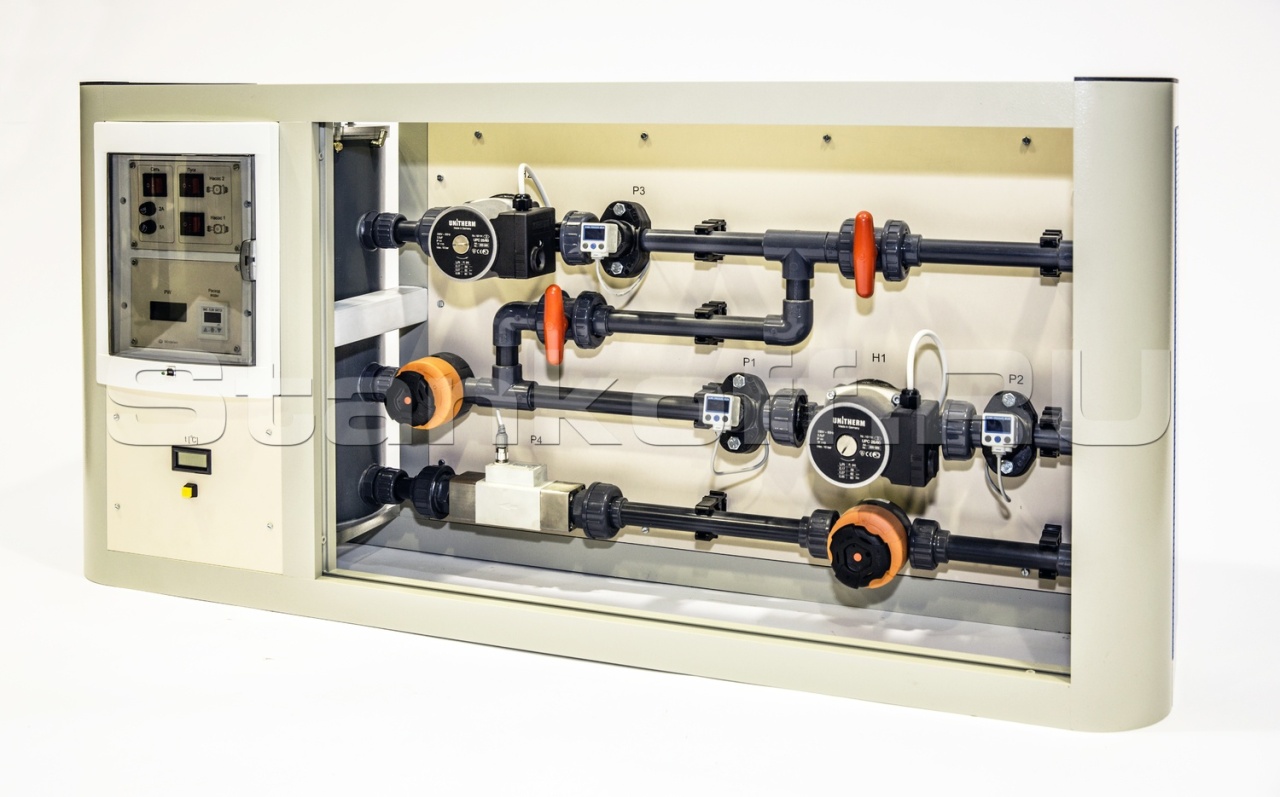

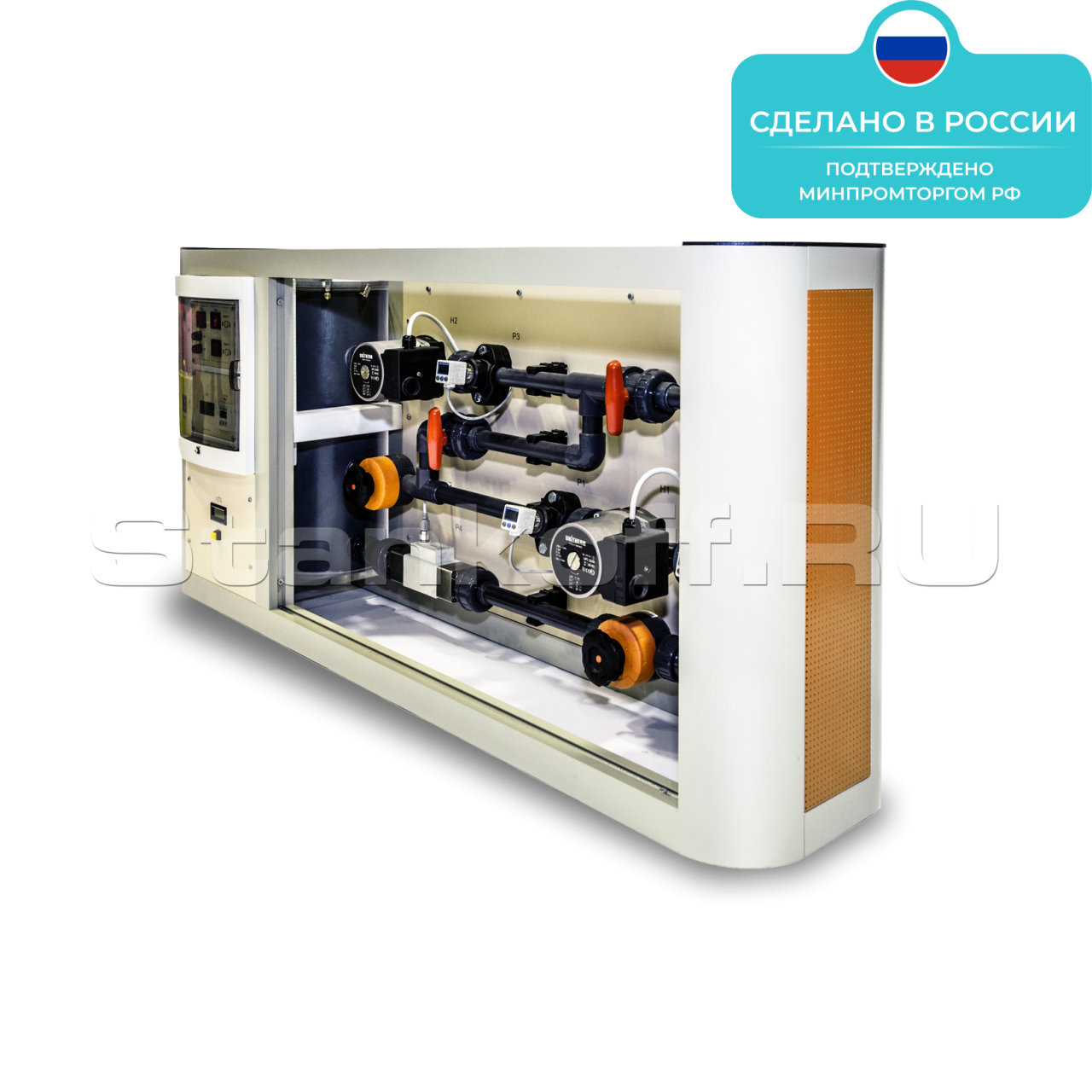

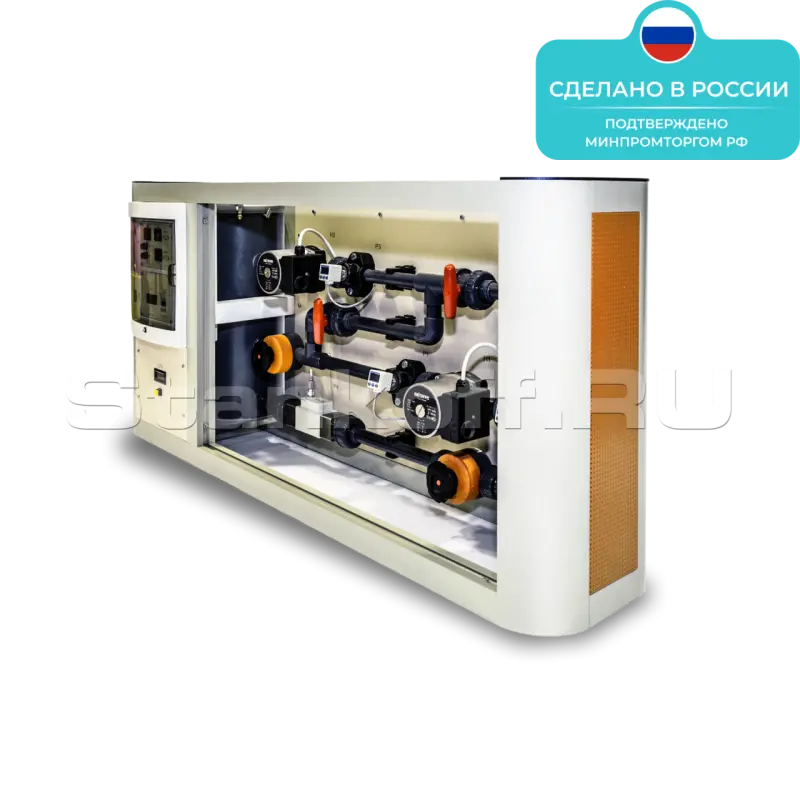

Лабораторный стенд «Испытание центробежных насосов»

Лабораторный стенд предназначен для испытаний центробежных насосов и дает возможность изучать как работу одного насоса, так и совместную работу двух насосов на общую сеть. Рекомендуется для использования при подготовке специалистов в рамках курсов «Гидравлика и гидравлические машины».

Стенд позволяет выполнять следующие работы:

• Определять напорную и энергетическую характеристики насосов (зависимость напора от подачи);
• Определять кавитационную характеристику (зависимость кавитационного запаса от подачи насоса);
• Снимать напорные, энергетические и кавитационные характеристики центробежных насосов;
• Исследовать совместную работу двух центробежных насосов в последовательном и параллельном соединении;
• Записывать измеряемые параметры (давление и расход) на компьютер с возможностью последующей обработки данных.

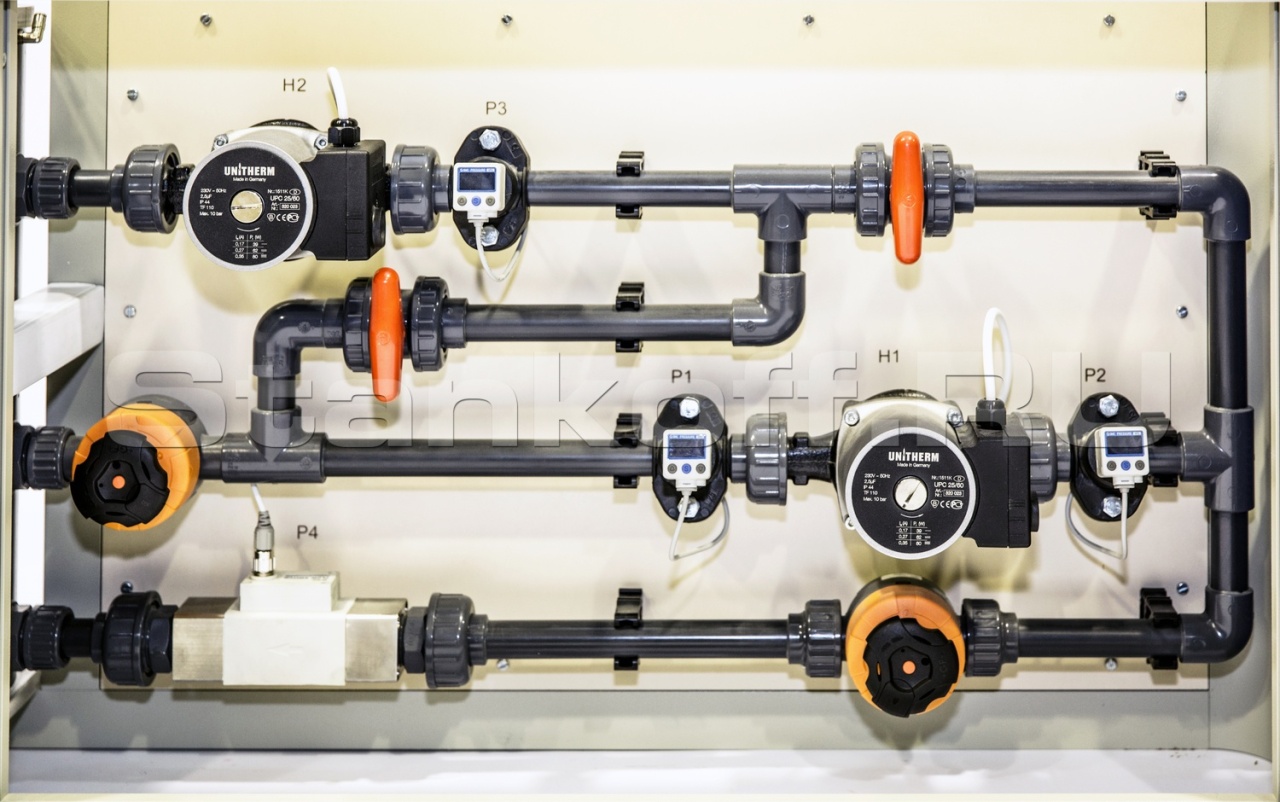

• Несущая рама;
• Бак;
• Два центробежных насоса с тремя ступенями мощности каждый;
• Три цифровых датчика давления с аналоговым входом;
• Датчик температуры;
• Расходометр с выносным цифровым дисплеем и аналоговым выходом;
• Ваттметр;
• Блок управления;
• Система трубопроводов с запорной арматурой;
• Паспорт.

Программное обеспечение лабораторного стенда автоматизирует получение внешних характеристик центробежных насосов. Интерфейс программы имитирует пульт управления с кнопками, индикаторами и графиками. ПО позволяет калибровать датчики, строить характеристики насосов и сохранять данные в трёх файлах: .TXT — таблица измерений для обработки в других программах, .JPG — графики для отчёта. Файлы содержат фамилию учащегося, дату и время эксперимента.
