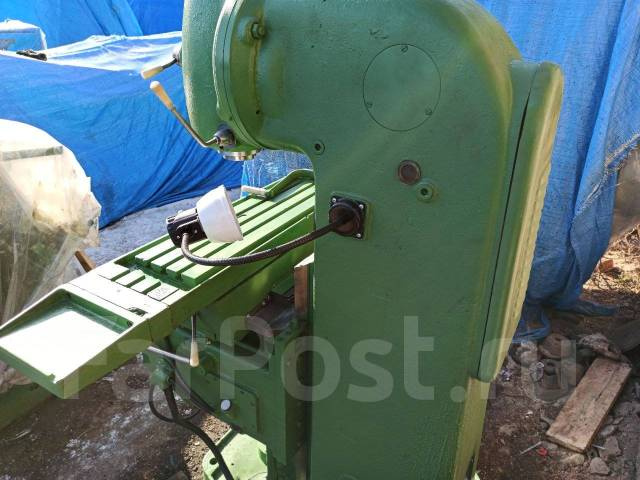

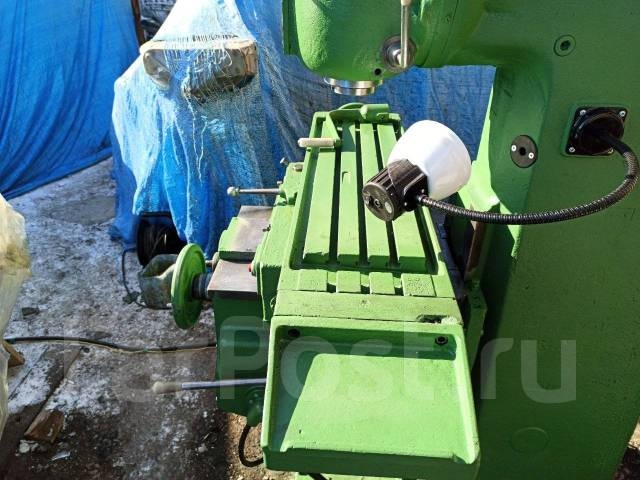

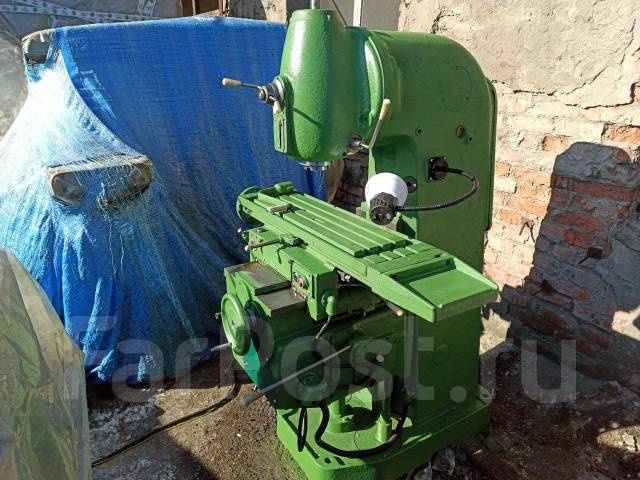

6Н10 станок консольно-фрезерный вертикальный в хорошем рабочем состоянии, проведена ревизия, Новая Электрика, продаю с проверкой в работе.
Габариты и масса станка
Габариты станка (длина ширина высота), мм 1380 х 1860 х 1730
Масса станка, кг 1180
6Н10 станок консольно-фрезерный вертикальный.
Станок вертикальный консольно-фрезерный 6Н10 предназначен для фрезерования всевозможных деталей небольшого размера из стали, цветных металлов, пластмасс и других материалов.
Особенности конструкции и принцип работы станка
Вертикальный шпиндель станка 6н10 получает 12 ступеней скорости (50..2240 об/мин) от отдельного электродвигателя 3 кВт и коробки скоростей. Перебор коробки скоростей размещен на отдельном валу и вместе со шпинделем встроен во фрезерную головку.
Поворотная фрезерная головка с выдвижной гильзой вертикально-фрезерного станка модели 6Н10 позволяет производить фрезерные работы на наклонных поверхностях детали.
Технические характеристики консольного фрезерного станка 6Н10
Наименование параметра 6н10
Основные параметры станка
Размеры поверхности стола, мм 800 х 200
Расстояние от торца шпинделя до поверхности стола, мм 50..350
Расстояние от задней кромки стола до вертикальных направляющих станины (вылет), мм 75..235
Шпиндель
Частота вращения шпинделя, об/мин 50..2240
Количество скоростей шпинделя 12
Перемещение пиноли шпинделя, мм 60
Перемещение пиноли шпинделя на одно деление лимба, мм 0,05
Угол поворота шпиндельной головки, град ±45
Наибольший крутящий момент на шпинделе, Н*м
Конец шпинделя ГОСТ 836-72 (ГОСТ 24644) № 2
Стол. Подачи стола
Наибольший продольный ход стола (X), мм 500
Наибольший поперечный ход стола (Y), мм 160
Наибольший вертикальный ход стола (Z), мм 300
Скорость быстрых перемещений (продольных, поперечных/ вертикальных) X, Y/ Z, мм/мин 2,3/ 1,6/ 0,8
Перемещение стола на одно деление лимба (продольное, поперечное/ вертикальное), мм 0,06/ 0,02
Перемещение стола на один оборот лимба (продольное, поперечное/ вертикальное), мм 6/ 2
Механика станка
Выключающие упоры подачи (продольной, поперечной, вертикальной) Есть
Предохранительная муфта от перегрузок Есть
Электрооборудование и приводы станка
Количество электродвигателей на станке 3
Электродвигатель главного движения, кВт 3,0
Электродвигатель привода подач, кВт 0,6
Электродвигатель насоса СОЖ, кВт 0,125
И много других станков.
