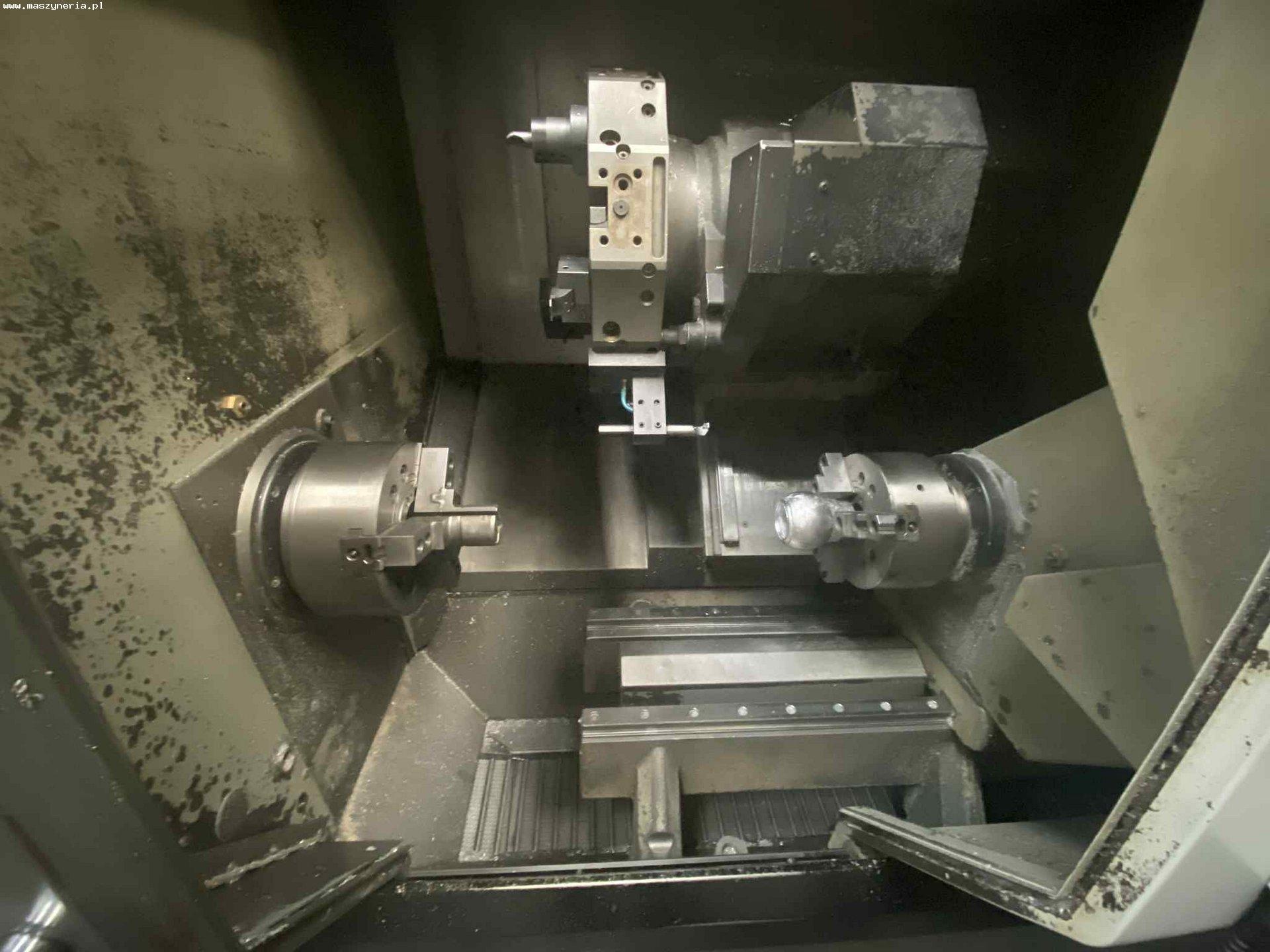

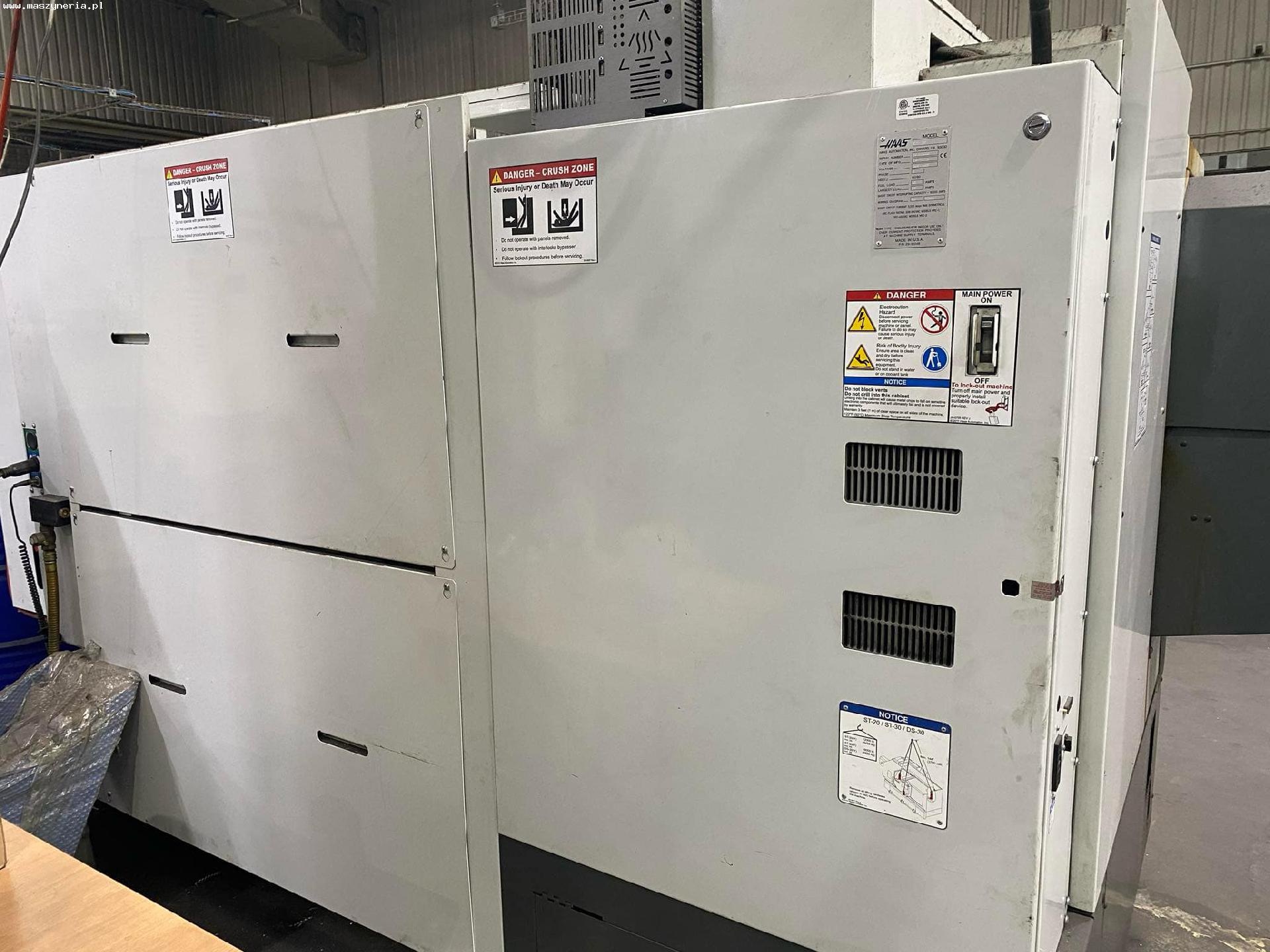

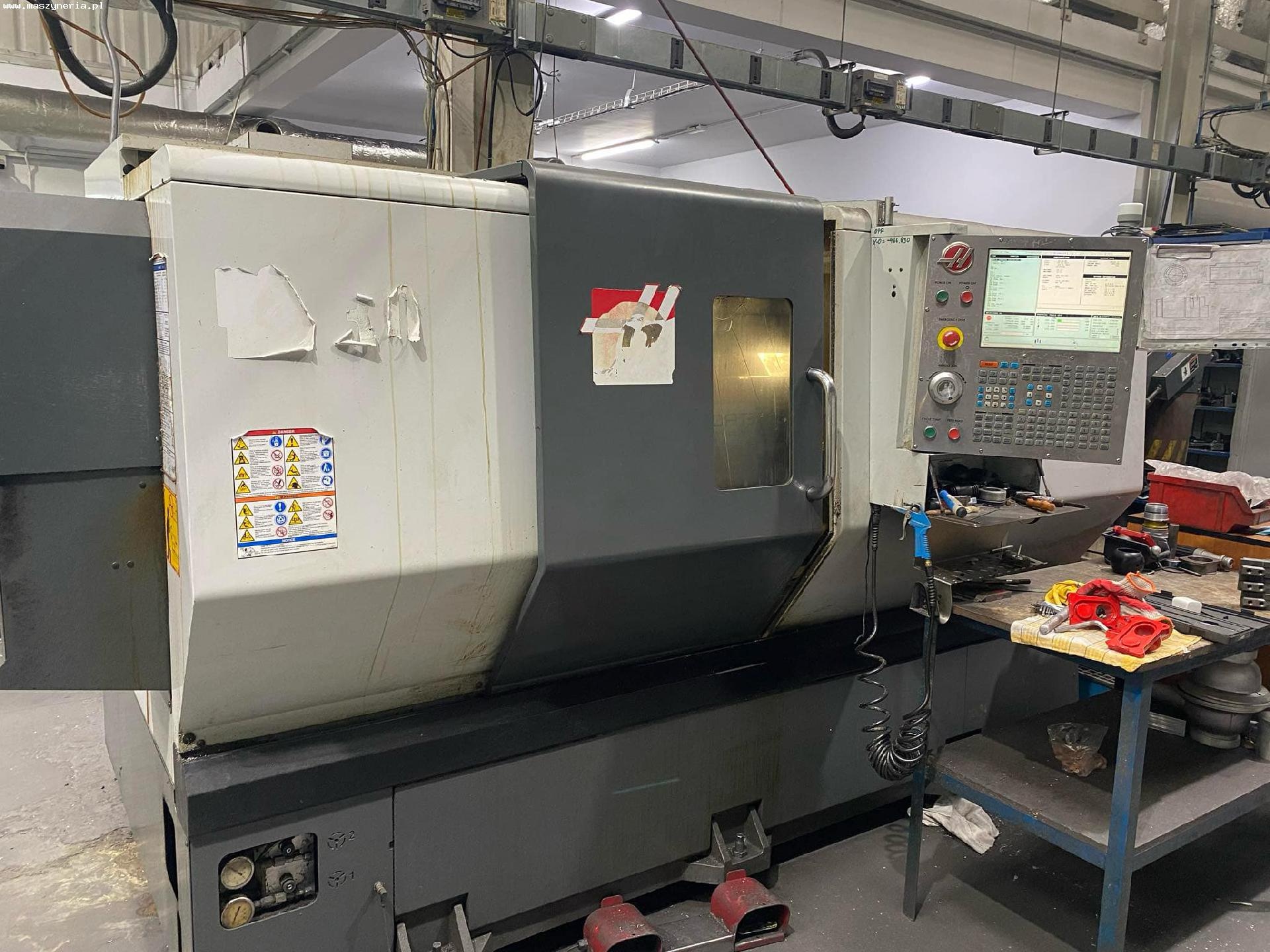

Токарный станок с ЧПУ HAAS DS-30

Токарный станок с ЧПУ HAAS DS-30 был изготовлен в 2013 году в США компанией HAAS AUTOMATION, INC.

Технические характеристики токарного станка по металлу HAAS DS-30

• максимальный диаметр точения: 457 мм
• максимальная длина обработки: 660 мм
• поворот через ограждения станины: 806 мм
• перемах через направляющие поперечных салазок: 527 мм
• подача по оси X/Z: 318/660 мм
• быстрое перемещение по осям X, Z: 24 м/мин
• количество приводимых инструментов: 6
• сечение хвостовика: 25×25 мм
• время смены инструмента: 1 с
• потребность в сжатом воздухе: 113 л/мин
• давление сжатого воздуха: 6,9 бар
• объем бака для охлаждающей жидкости: 208 л
• электропитание: 3x 360-480 В; 50/60 Гц
• вес машины HAAS DS 30: 7221 кг

Главный шпиндель

• максимальная скорость вращения: 4000 об/мин
• максимальный крутящий момент (при 500 об/мин): 407 Нм
• мощность привода: 22 кВт
• диаметр отверстия: 76 мм
• диаметр патрона: 254 мм
• конец шпинделя: A2-6
• ось C
• индексация оси C: 0,01°

Контршпиндель

• максимальная скорость вращения: 4000 об/мин
• максимальный крутящий момент (при 700 об/мин): 183 Нм
• мощность привода: 14,9 кВт
• диаметр отверстия: 61,9 мм
• диаметр патрона: 210 мм
• конец шпинделя: A2-5
• ось C
• индексация оси C: 0,01°

Оснащение токарного станка HAAS

• управление ЧПУ: HAAS
• контршпиндель
• ось C

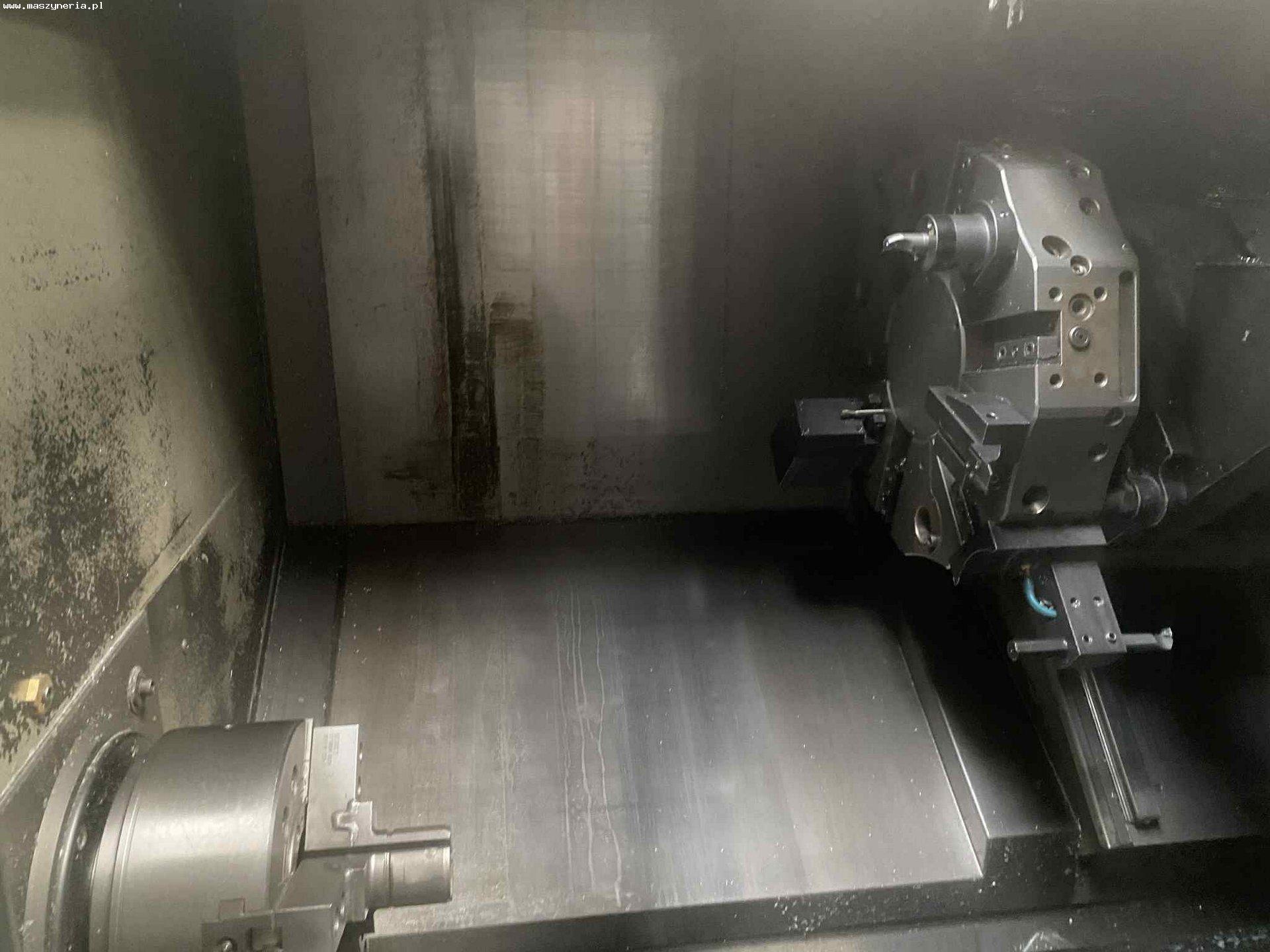

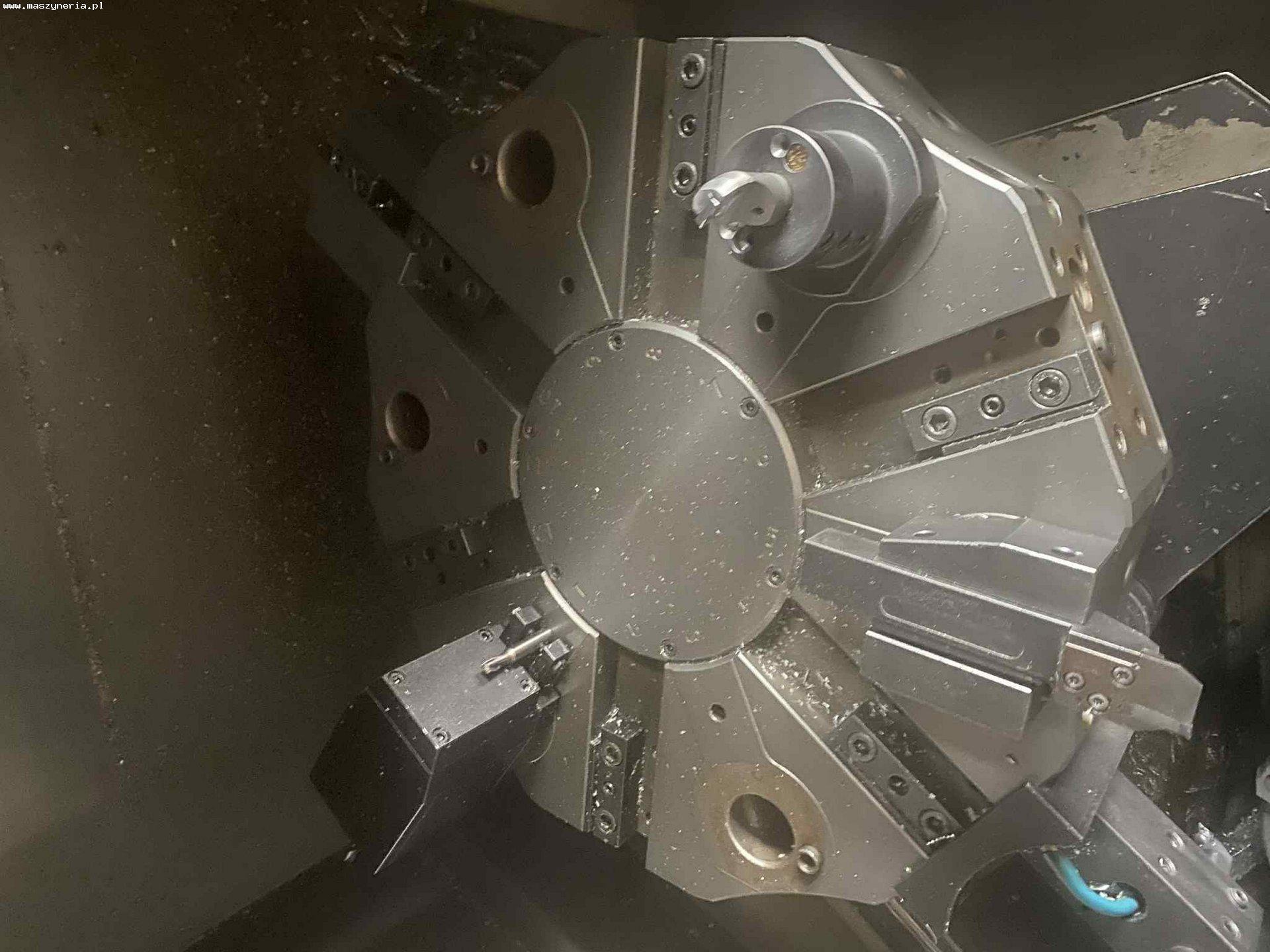

• 12-позиционная револьверная головка BOT/VDI
• приводные инструменты
• держатели инструментов BOT20M DS

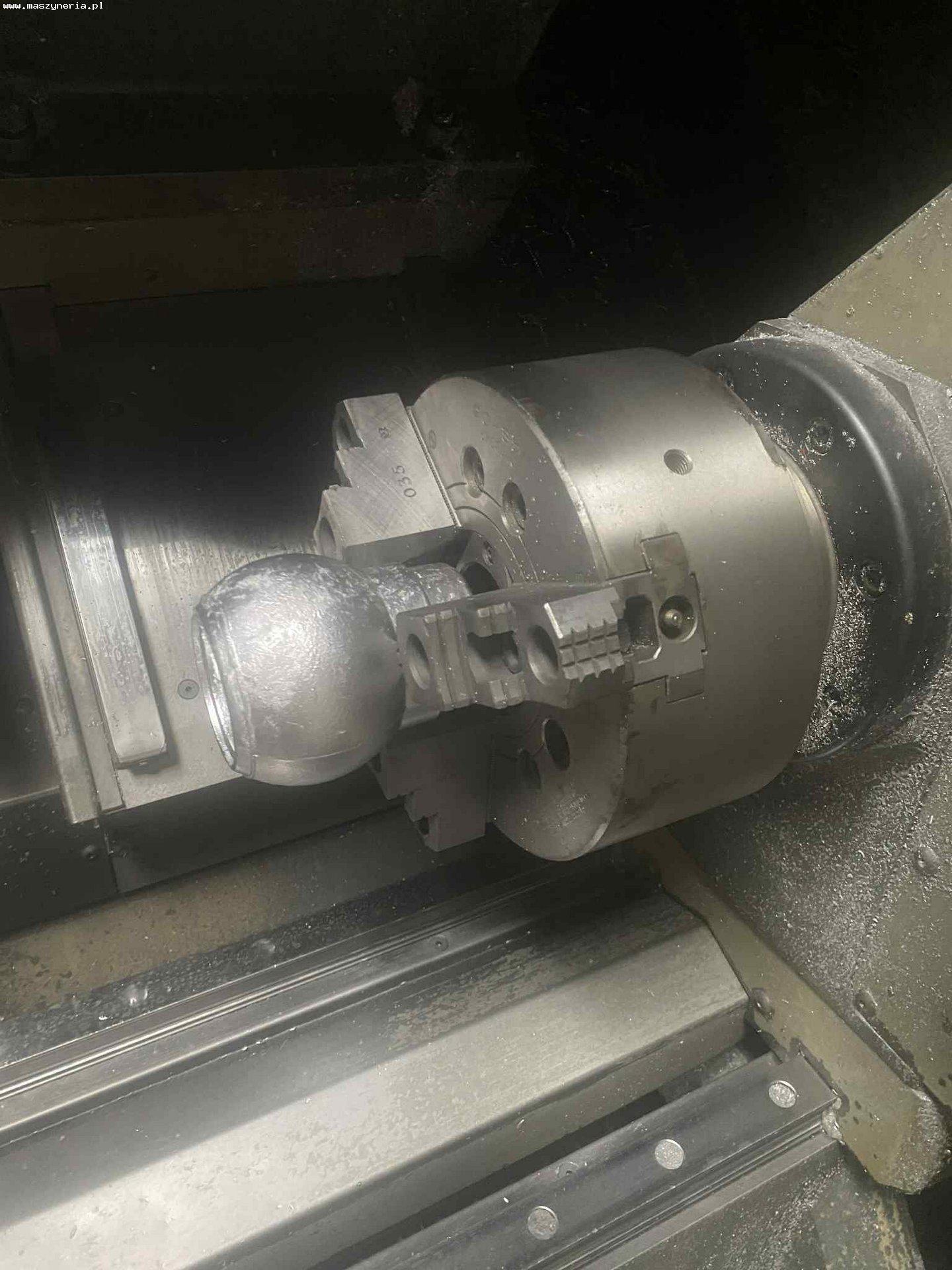

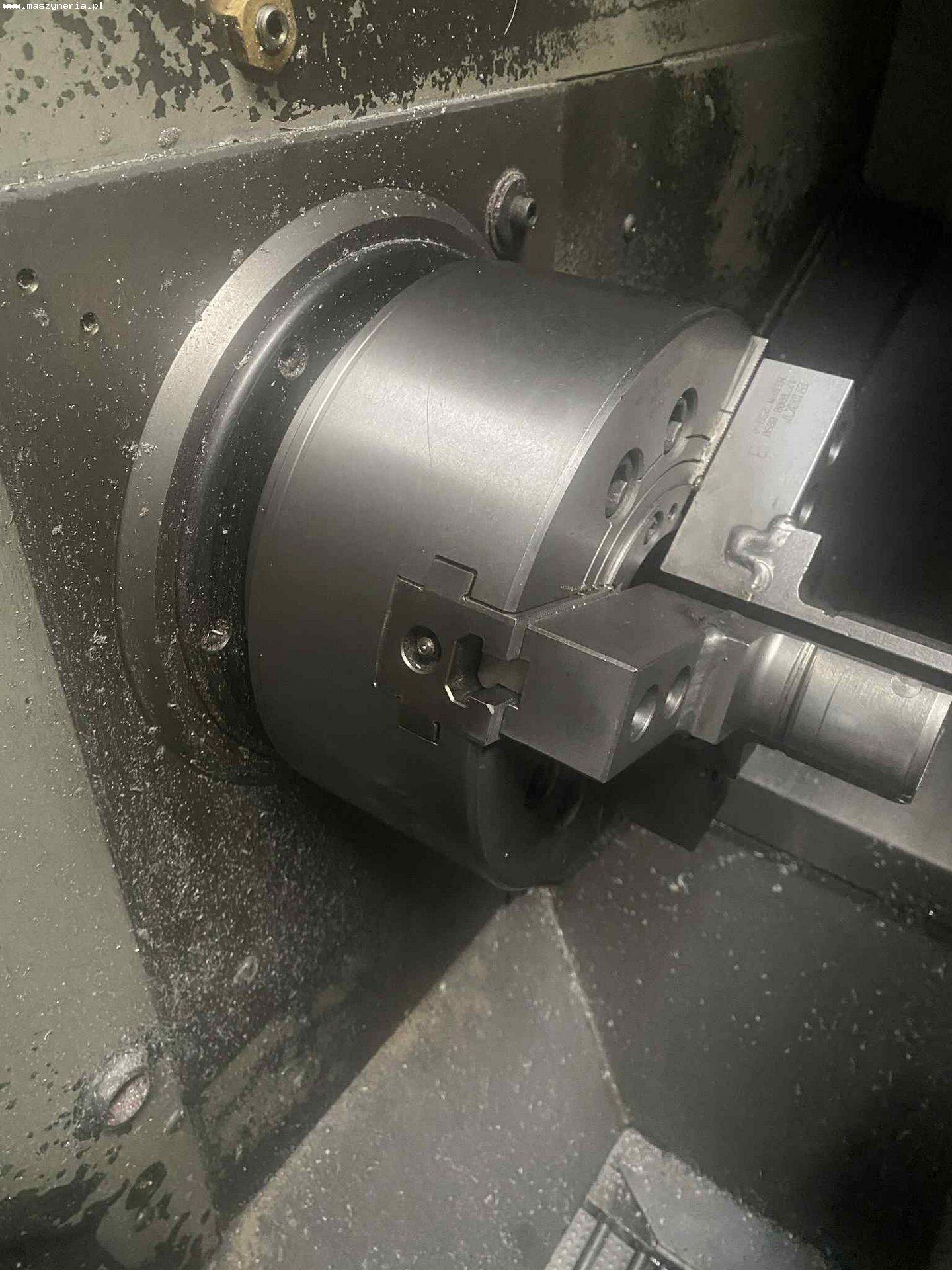

• гидравлический 3-кулачковый патрон с мягкими губками
• держатель для инструментов с радиальным и осевым приводом
• ленточный конвейер для стружки
• электронная ручка
• нарезание резьбы без компенсационного держателя
• шариковые винты температурная компенсация
• установка для подключения сжатого воздуха
• автоматическая централизованная система смазки
• система охлаждения с выдвижным баком для охлаждающей жидкости
• освещение рабочей зоны

(Приведенные технические параметры были получены с сайта производителя станка. Их точность не гарантируется, поэтому они могут незначительно отличаться от реальности.)
