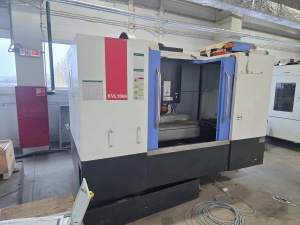

Вертикально-фрезерный обрабатывающий центр KMT KVL1000 (VM1150S)

В связи с закрытием производства по металлообработке продаем станки.Вертикально-фрезерный обрабатывающий центр KMT KVL1000 (VM1150S). Вертикальные многоцелевые обрабатывающие центры серии KVL предназначены для обработки деталей сложной формы, требующих высокой точности (точность позиционирования 0,008 мм). К таким, например, относятся пресс-формы.

Станина отливается из чугуна марки Mehanite с утолщенными стенками. Для снятия внутренних напряжений и придания большей прочности и жесткости проходит естественное старение. Масса станка напрямую влияет на жесткость конструкции, стенки литья толще, отсутствуют вибрации при обработке, более длительный срок службы оборудования, возможно применение прогрессивных режимов резания, обработка легированных и жаропрочных сталей.

Специальная конструкция станины, с увеличенной шириной направляющих у основания колоны, в месте соединения колоны с основанием - наиболее рациональное решение в соотношении жесткость - устойчивость - стоимость компоновки станка, что позволило увеличить жесткость, повысить устойчивость системы за счет смещения центра тяжести станка вниз. Специальная форма колонны в виде "трапеции" позволила значительно снизить деформации в системе жесткости станка под действием веса перемещающихся узлов, а также снизило чувствительность станка к внешним динамическим нагрузкам - от привода, со стороны основания.

Дисковый инструментальный магазин устанавливается на стороне колонны. При смене инструмента режущий инструмент приводится в движение и позиционируется при помощи роликового кулачка. Устройство смены инструментов (УСИ) манипулятора завершит возврат и выполнит перемещение ножа после достижения шпинделем положения смены инструмента. Механизм роликового кулачка УСИ может бесшумно работать на высокой скорости после предварительной нагрузки, чтобы смена инструмента выполнялась быстро и точно.

Шпиндель производства мировой компании ROYAL (Тайвань), характеризуется высокой точностью и повышенной жесткостью. В шпиндельном блоке устанавливаются эксклюзивные подшипники класса P4, а сборка всего комплекта шпинделя выполняется при постоянной температуре. После калибровки динамического баланса и пусковых испытаний могут быть обеспечены долговечность срока службы и надежность. Для шпинделя предусмотрена бесступенчатая регулировка скорости в его диапазоне скоростей. С помощью встроенного датчика положения шпиндель может выполнять свою ориентацию и функцию жесткого нарезания резьбы.

В качестве пары направляющих трех осей используются линейные роликовые направляющие PMI (Тайвань), имеющие преимущества меньшего трения, меньшей вибрации на высокой скорости, отличаются высокой точностью позиционирования, а также обеспечивают высокую эффективность работы сервопривода. Таким образом, точность и стабильность станка значительно улучшаются.

Система ЧПУ FANUC 0I MF представляет одну из систем ЧПУ с полностью цифровой структурой, отличающуюся высокой скоростью обработки, высокой степенью надежности и хорошим показателем эффективности. Она может управлять 4-мя осями координат и 2-мя шпинделями одновременно. Система FANUC 0I MF, новейший цифровой сервопривод и интегрированный PMC составляют полностью цифровую систему управления с превосходным динамическим качеством и высокой точностью регулировки.

Мощность:

• Хвостовик шпинделя: ВТ40
• Мощность: 12 кВт
• Обороты шпинделя: 8000
• Мощность электродвигателя главного привода: 7,5 / 11 кВт

Параметры обработки:

• Перемещение по оси Х: 1000 мм
• Перемещение по оси Y: 520 мм
• Перемещение по оси Z: 560 мм
• Размеры рабочего стола: 1100 х 520 мм
• Максимальный диаметр сверления: 40 мм
• Наибольшая нагрузка на стол: 750 кг
• Расстояние между осью шпинделя и колонной: 590 мм
• Расстояние от торца шпинделя до поверхности основания: 150 - 710 мм
• Ускоренные перемещения по осям Х / Y / Z: 30 / 30 / 24 м/мин

Инструментальная система:

• Емкость магазина инструмента: 20 шт.

Точность:

• Точность позиционирования по осям Х / Y / Z: 0,008 мм
• Повторяемость по осям Х / Y / Z: 0,005 мм

Габариты:

• Длина: 4200 мм
• Ширина: 2300 мм
• Высота: 3000 мм
• Вес: 7000 кг
