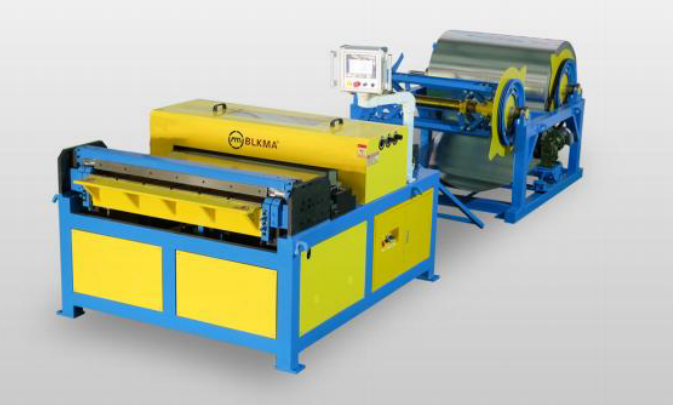

AUTO DUCT LINE 3 (Not Notcher)

AUTO DUCT LINE 3 (Not Notcher) — автоматическая линия для изготовления прямоугольных воздуховодов без функции вырубки углов (notching).

Краткая характеристика:

• Назначение: автоматизированное производство заготовок для прямых участков воздуховодов из оцинкованной стали.

• Материал: оцинкованный лист.

• Толщина обрабатываемого листа: 0,5–1,2 мм.

• Максимальная ширина листа: 1250 мм.

• Максимальный вес рулона: 7 тонн.

• Максимальный внешний диаметр рулона: 1300 мм.

• Скорость работы: до 16 м/мин.

• Минимальная длина заготовки: ≥180 мм.

• Производительность: 800–1500 м² готовых изделий за 8 часов.

• Система управления: Mitsubishi CNC / Mitsubishi PLC.

• Электрооборудование: Schneider Electric.

• Габариты:

  • ADL-3A-1300 — 5500×1500×1250 мм

  • ADL-3A-1500 — 5500×1750×1250 мм

• Мощность: 8,5–9 кВт

• Вес: 3,5–3,8 т

Особенности:

• Используется один разматыватель на два рулона металла;

• Отсутствует узел вырубки углов (Notcher) — упрощённая и более экономичная версия линии;

• Осуществляет автоматические операции подачи, резки, отбортовки и гибки;

• Высокая точность и стабильное качество;

• Надёжная автоматика Mitsubishi и Schneider;

• Подходит для малых и средних производств систем вентиляции.
