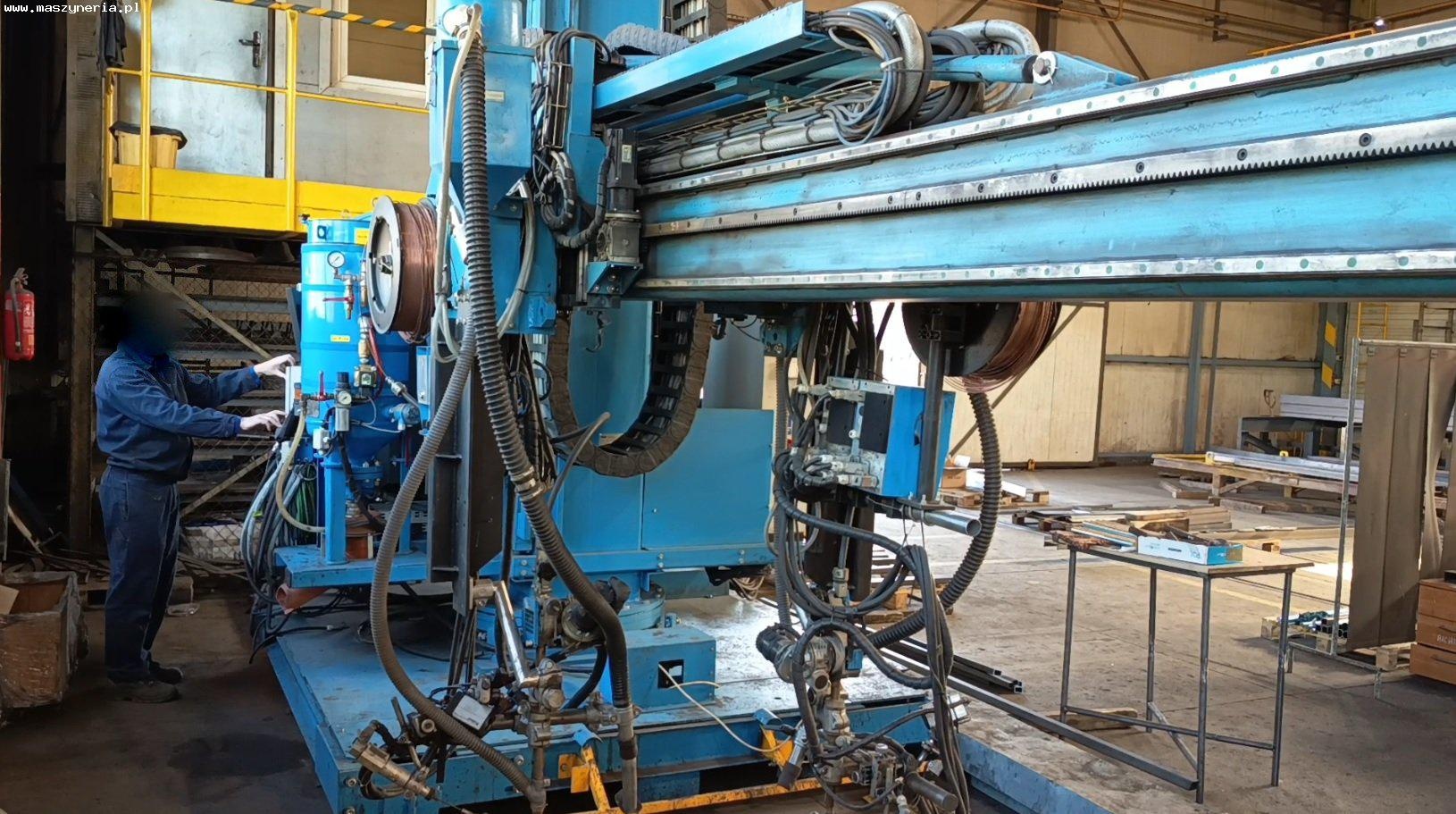

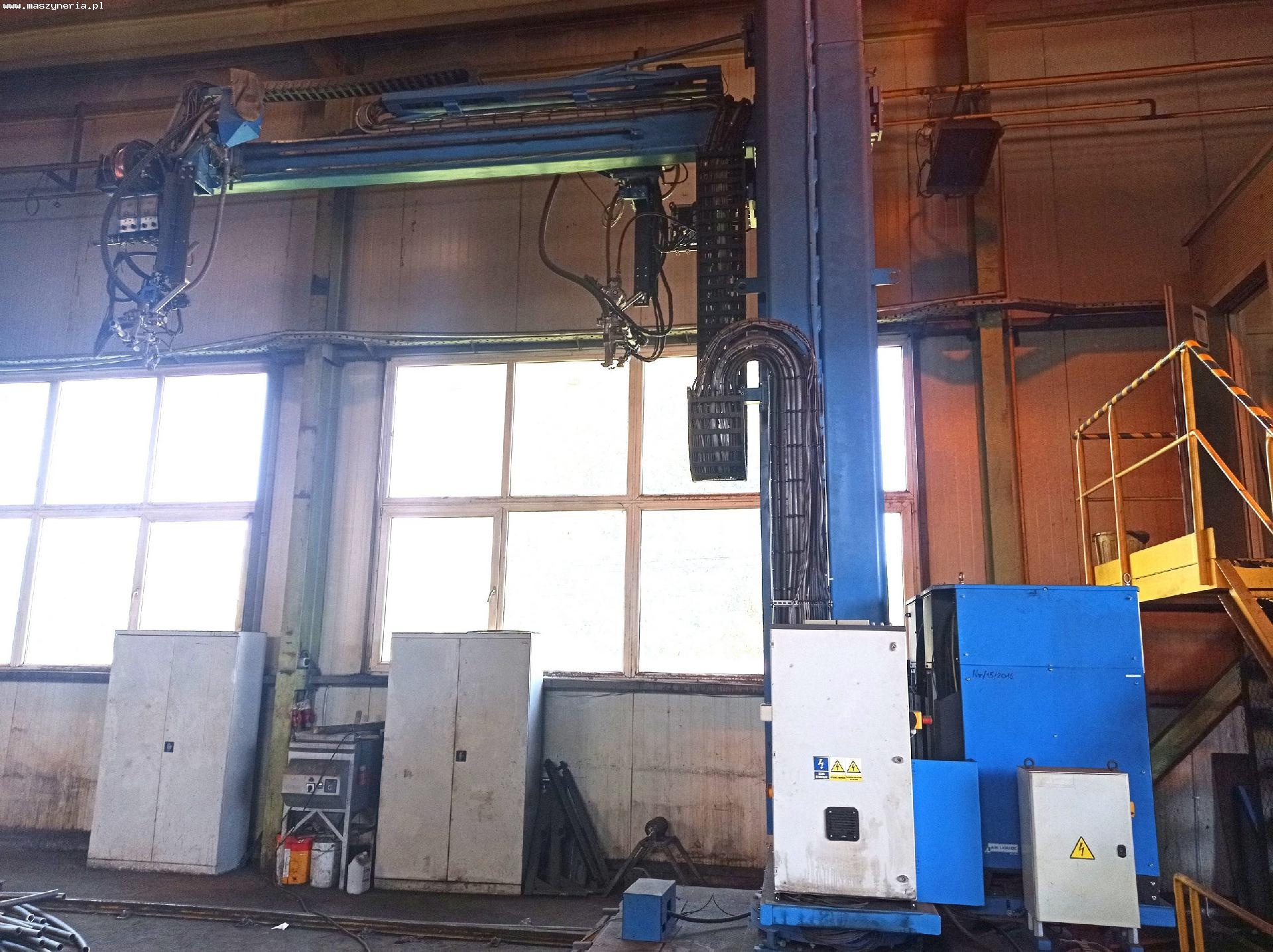

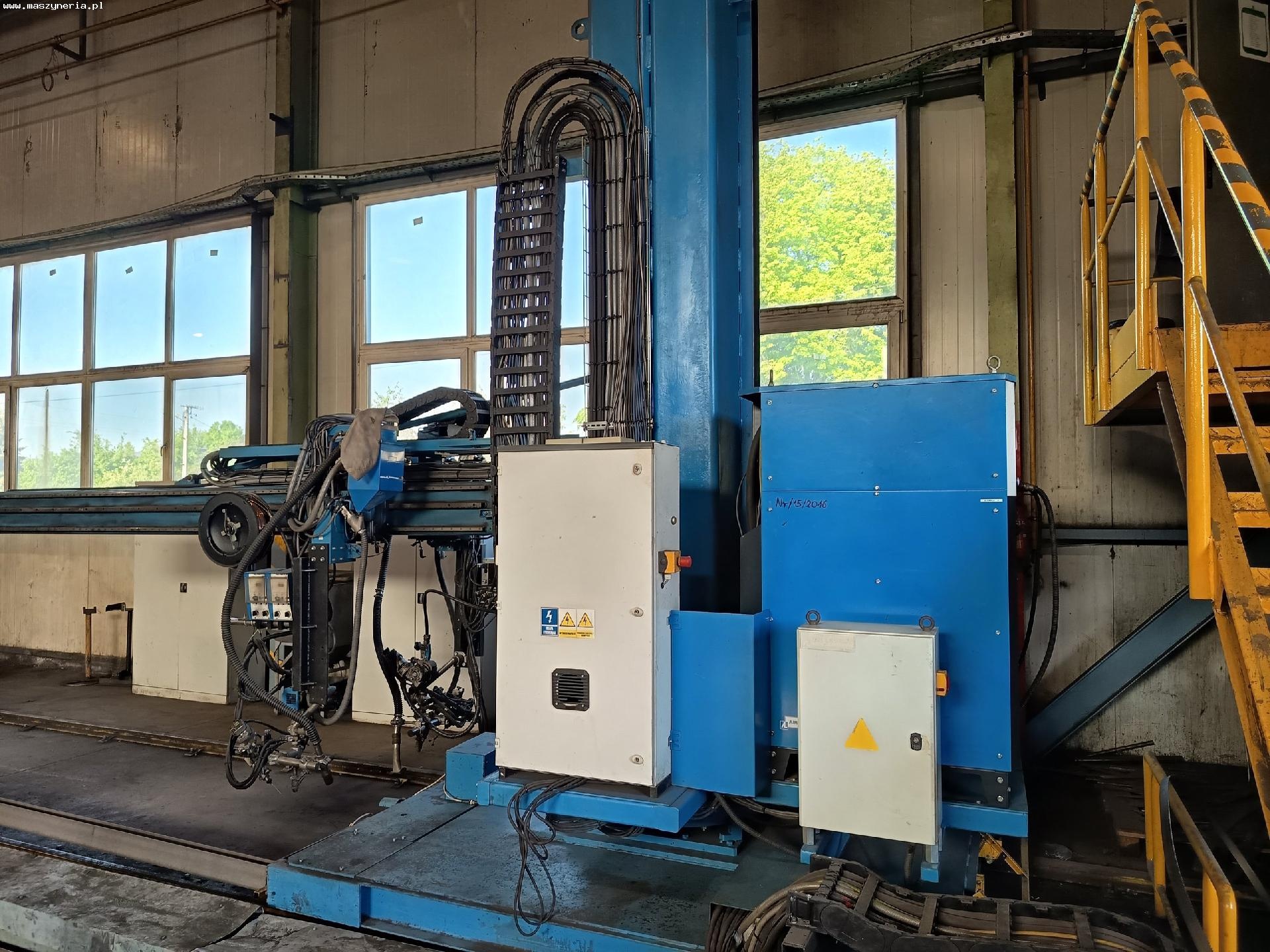

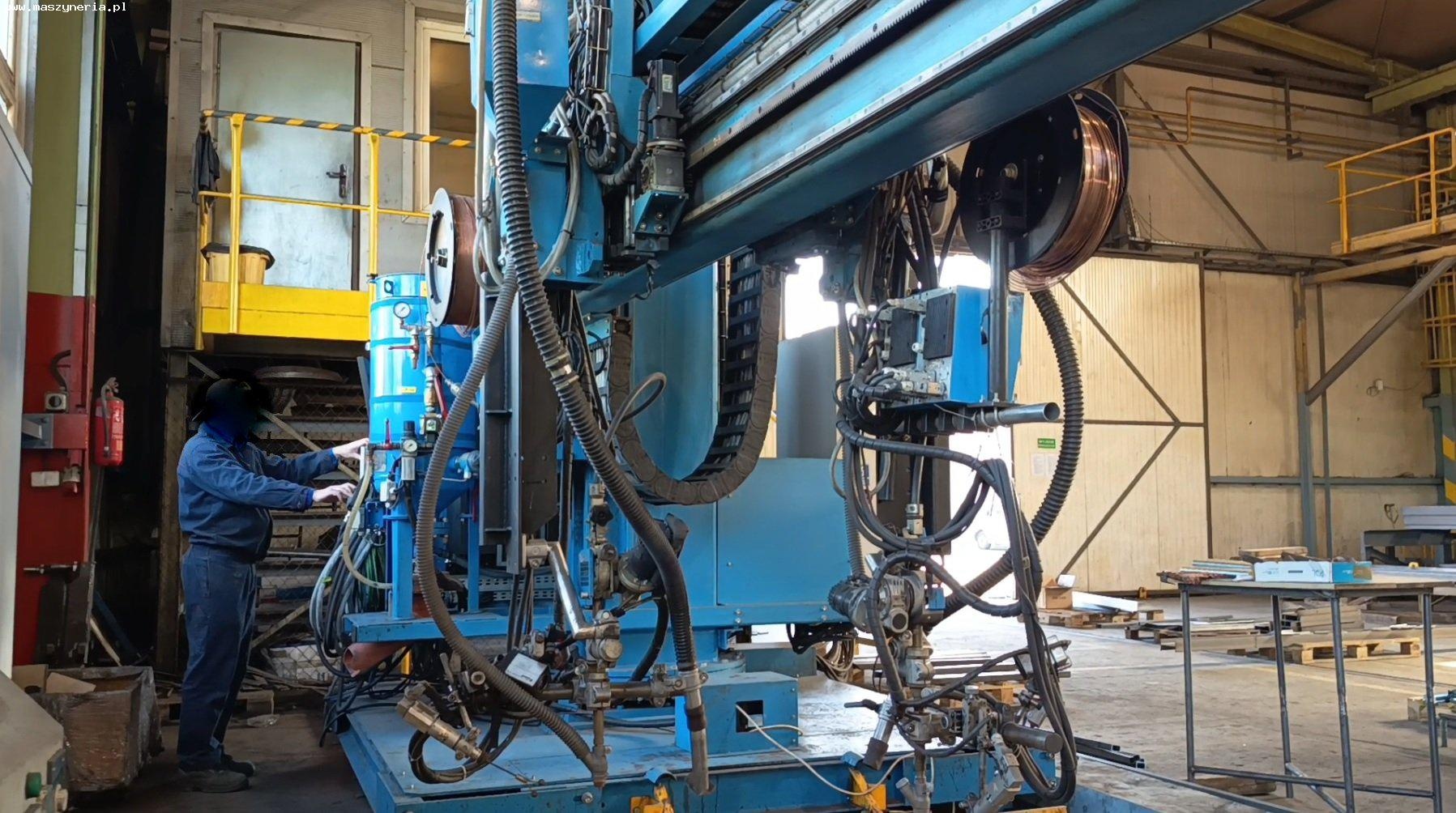

Сварочная колонна AIR LIQUIDE CB MATIC SM 42X43

Сварочная колонна AIR LIQUIDE CB MATIC SM 42X43 была произведена в 2016 году во Франции компанией Air Liquide Welding (теперь Lincoln Electric). Машина, предназначенная для точной сварки окружностей и продольных швов, является идеальным решением для компаний, специализирующихся, в частности, на производстве стальных конструкций, трубопроводов, резервуаров и башен ветряных турбин.

Сварочная машина AIR LIQUIDE полностью укомплектована и состоит из следующих компонентов:
— сварочная колонна CB-MATIC SM 42X43
— инверторный сварочный аппарат STARMATIC 1200i AC/DC
— контроллер MC5

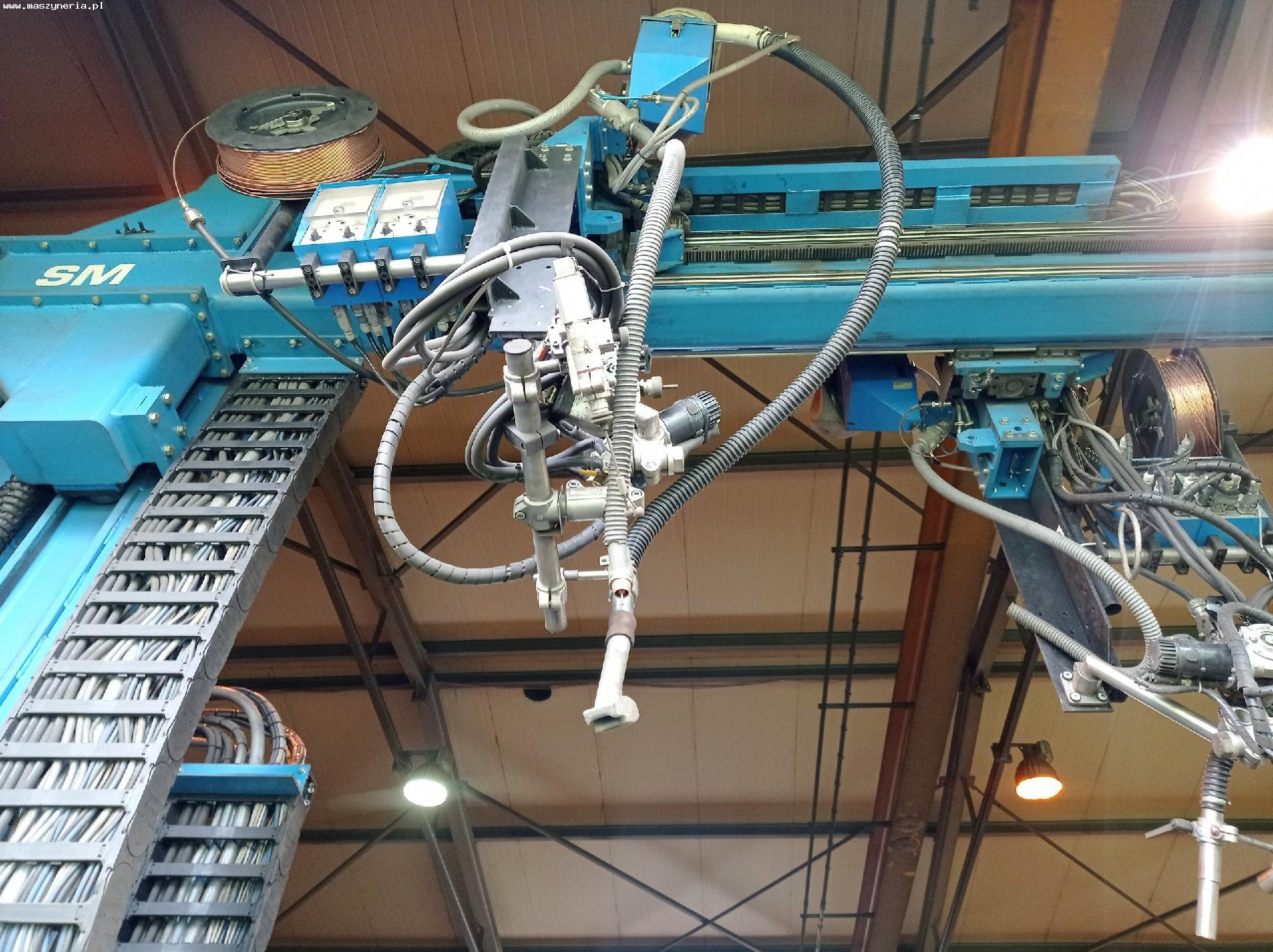

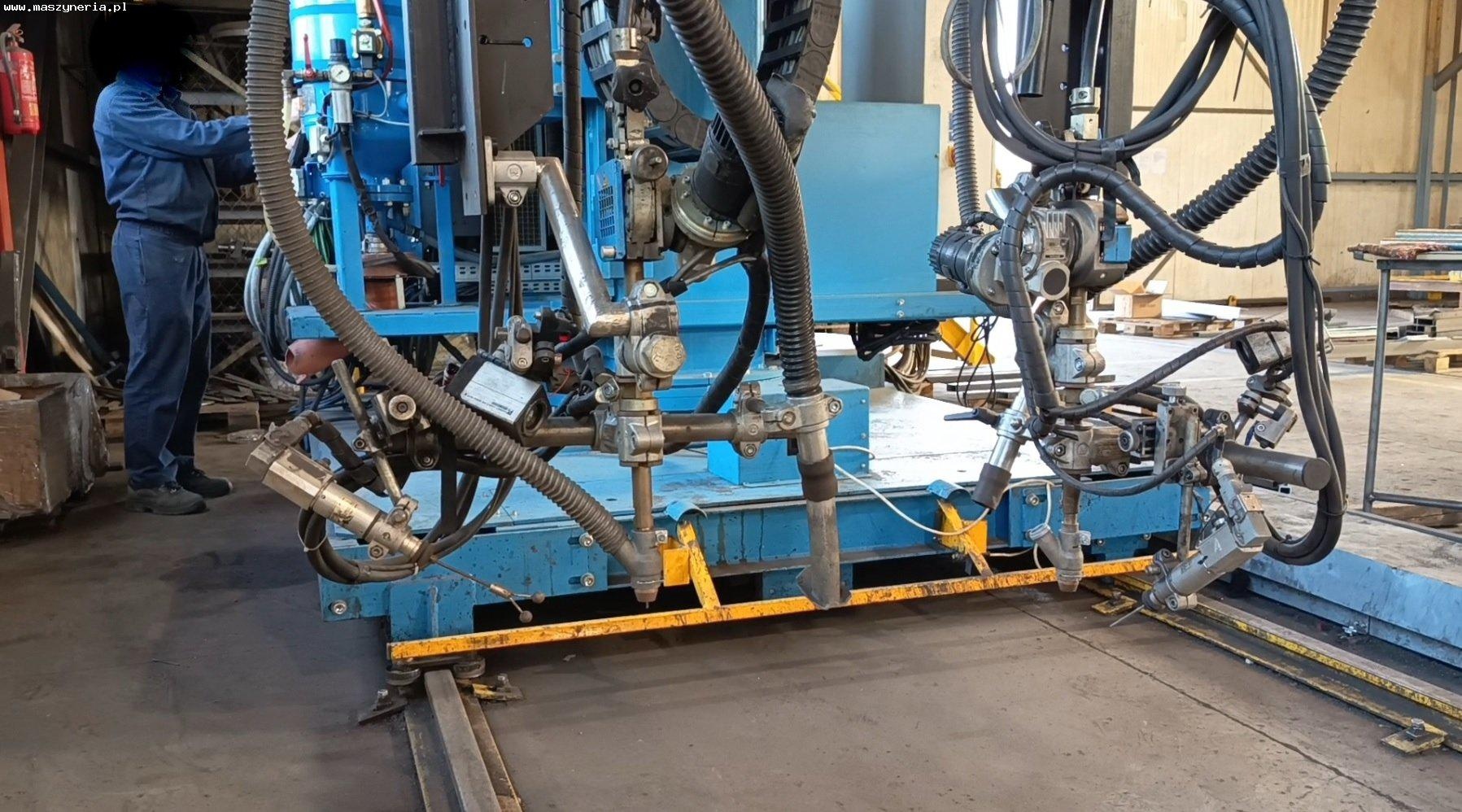

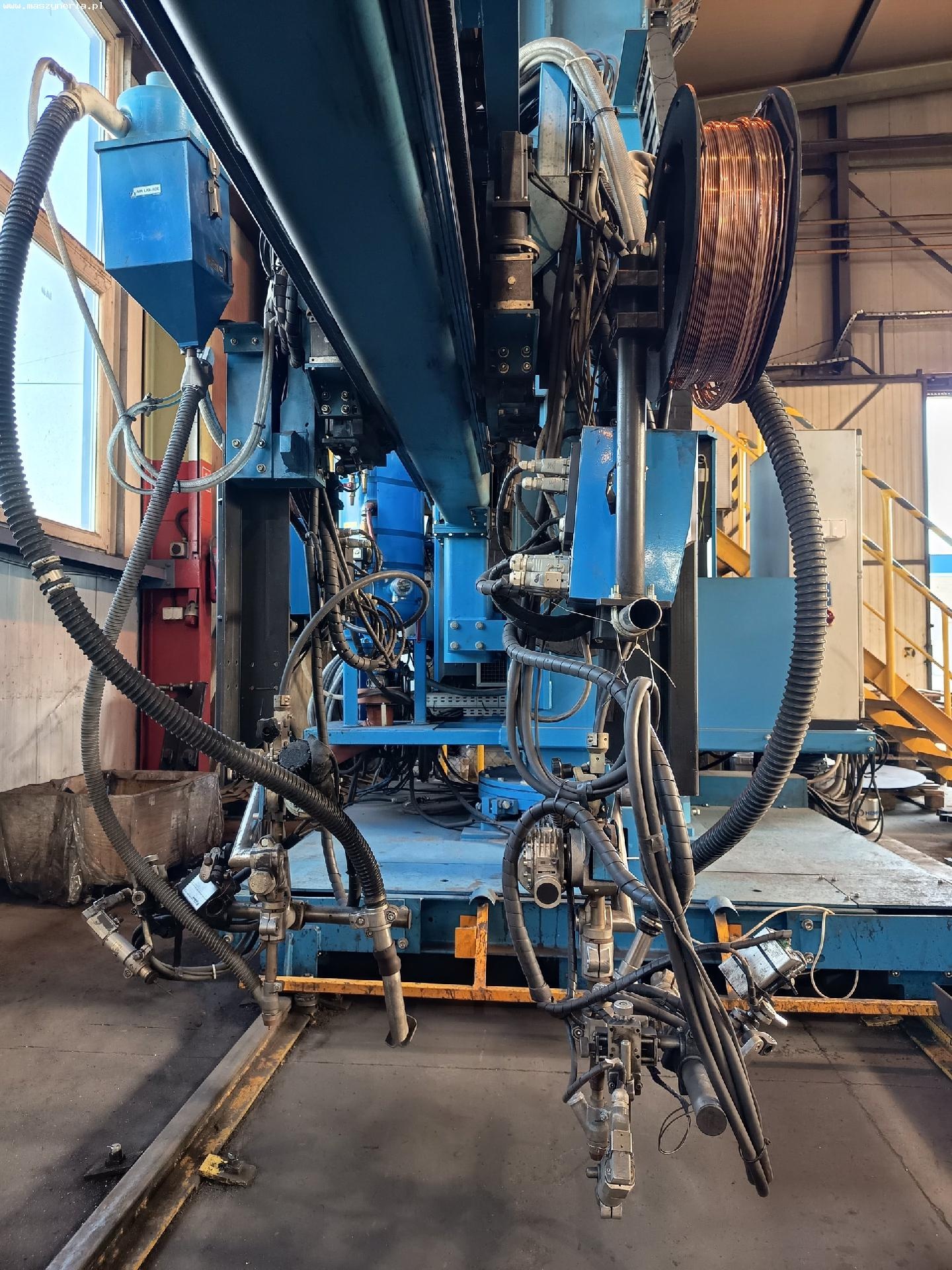

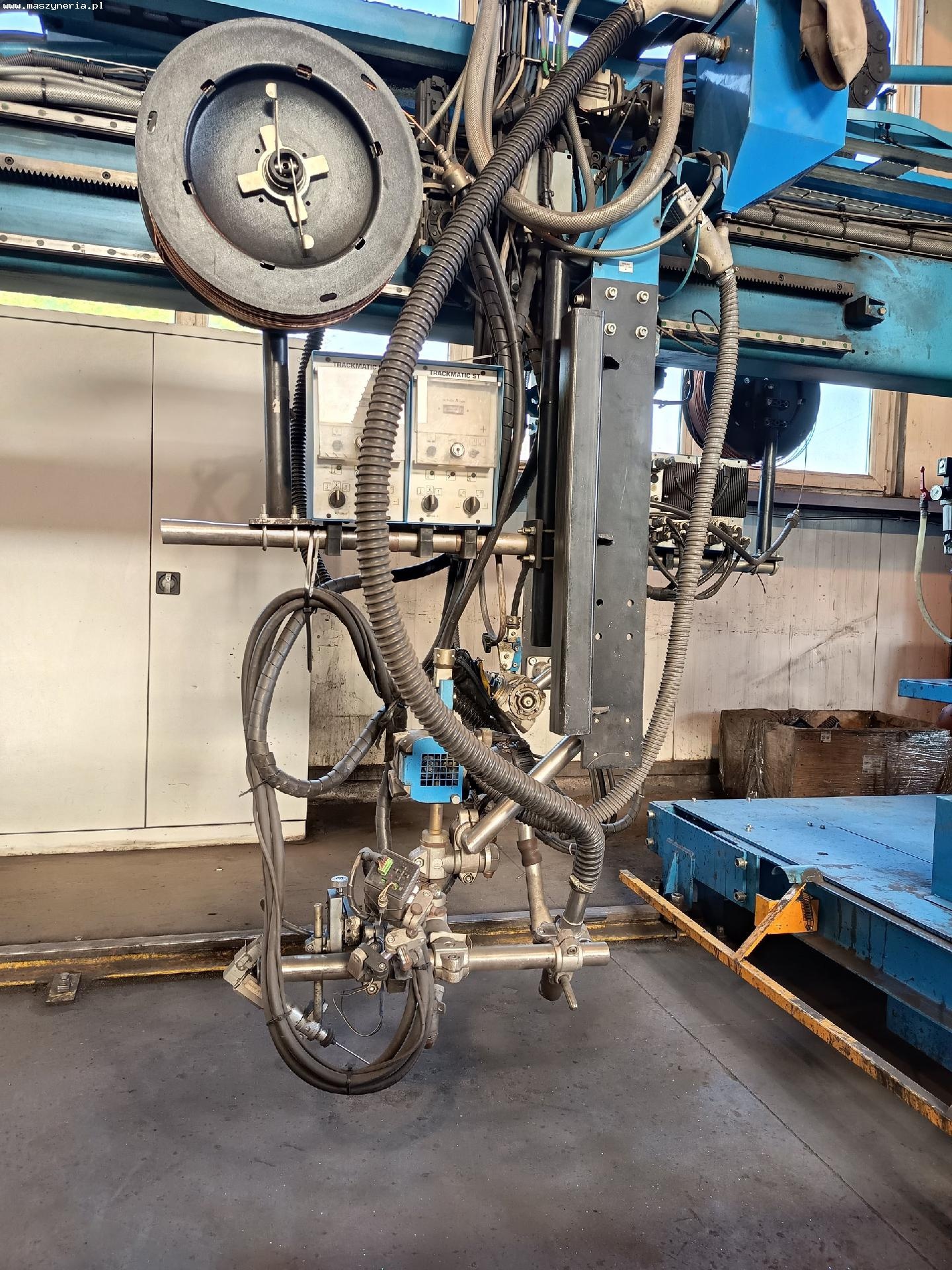

— система сварочных головок

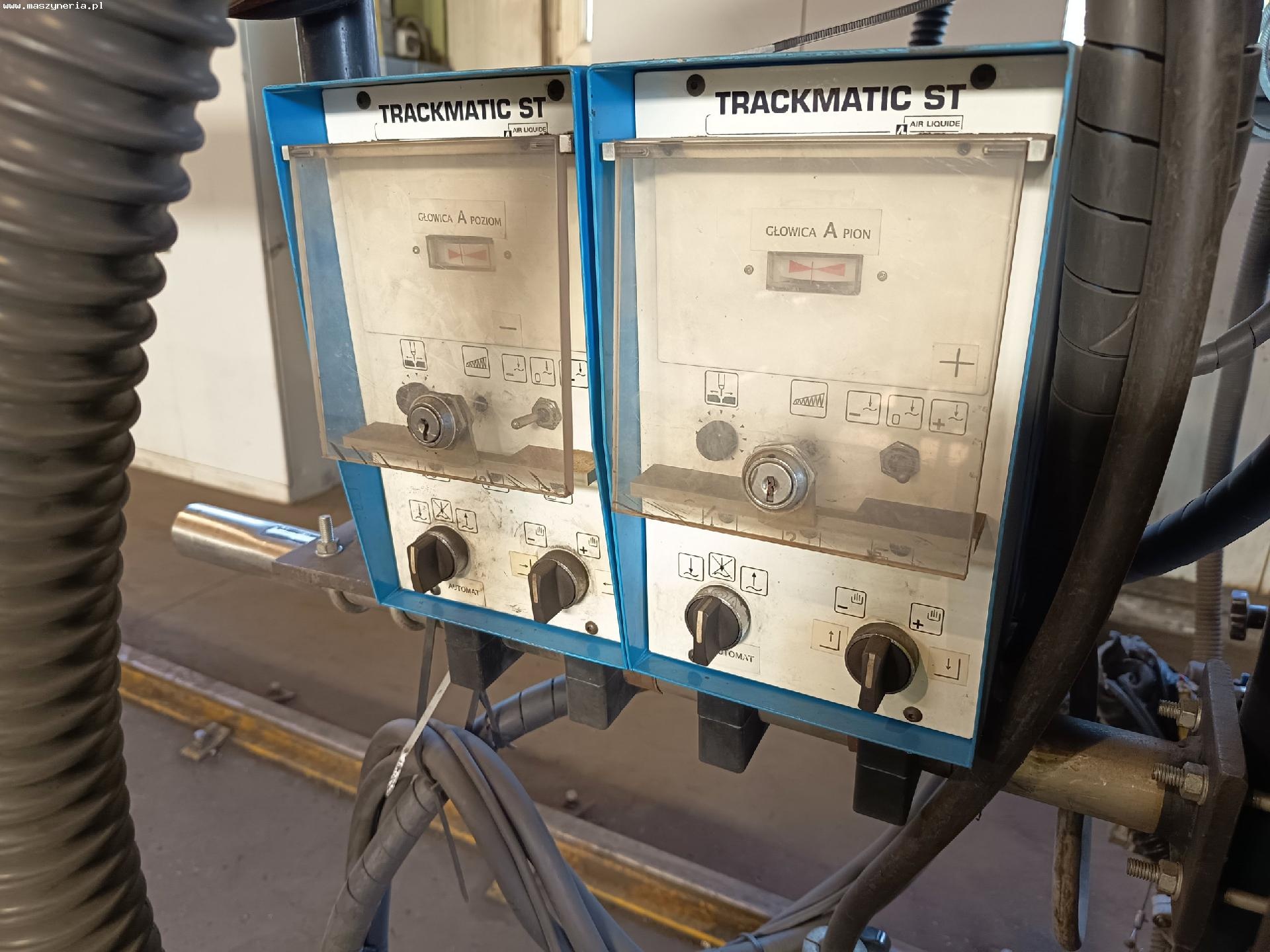

— устройство поиска кромок TRACKMATIC ST

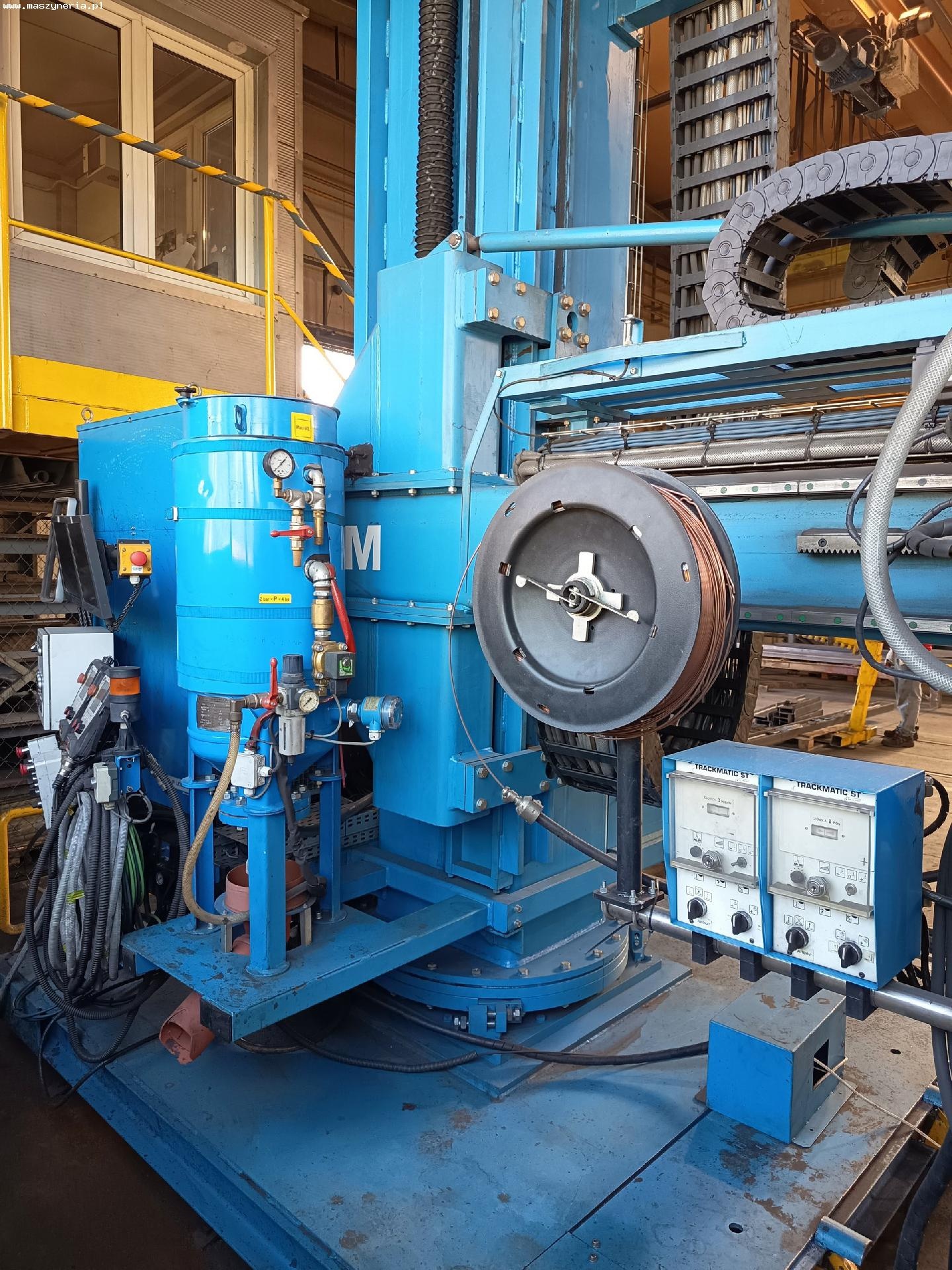

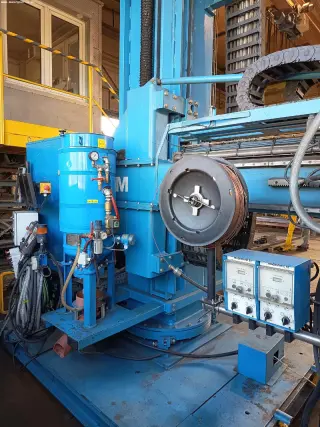

— резервуар для флюса FLUXARC 5900
— система подачи и извлечения флюса
— устройство подачи проволоки AS DX7

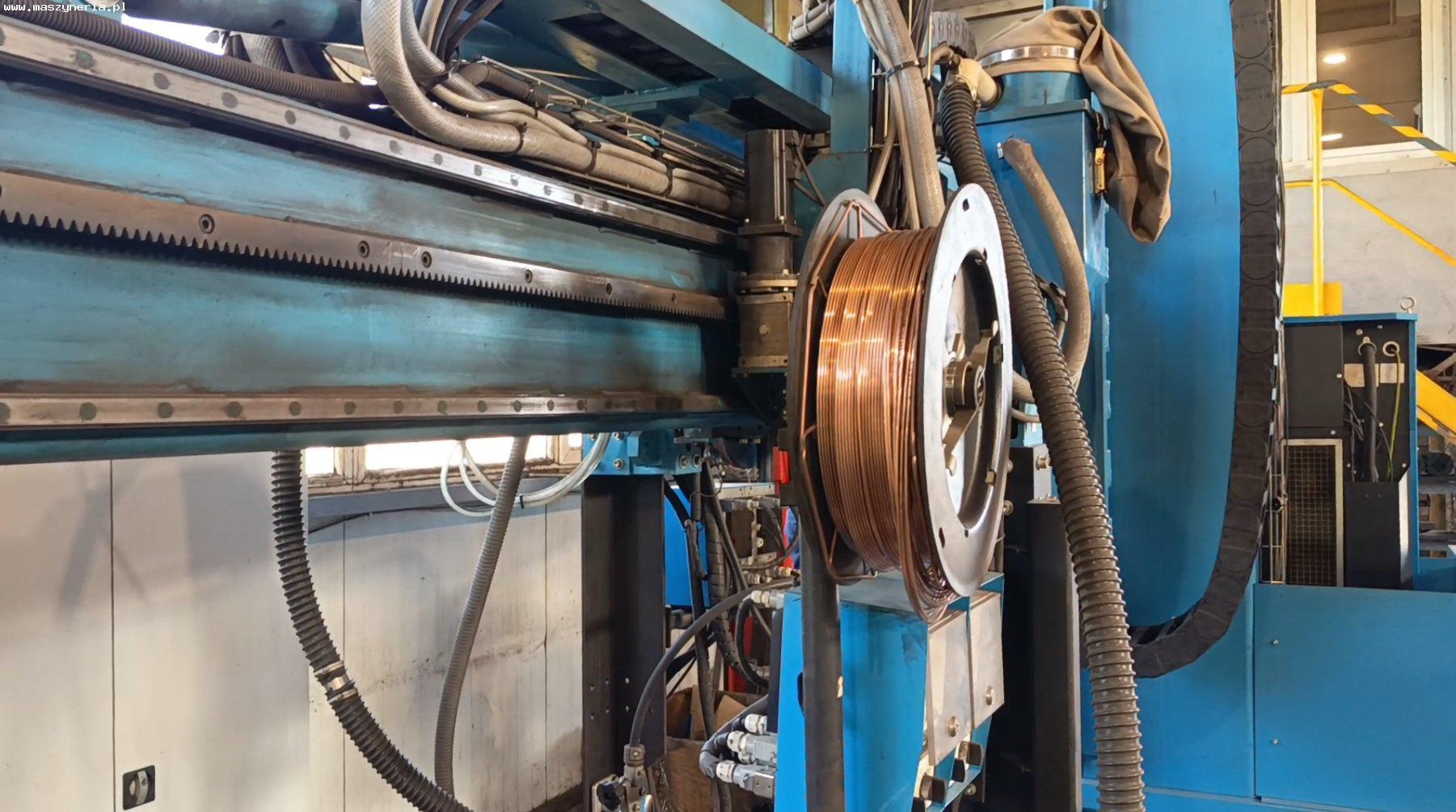

— держатель катушки проволоки
— мобильная платформа с приводом
— привод для вертикального и горизонтального перемещения сварочных головок
— приводной блок для вертикального перемещения рычага

Технические данные отдельных частей сварочной машины для труб и резервуаров AIR LIQUIDE CB MATIC SM 42X43

Сварочная колонна AIR LIQUIDE CB-MATIC

• максимальный диаметр трубы (внешняя сварка): 4000 мм
• минимальный диаметр трубы (внешняя сварка): 1200 мм
• минимальный диаметр трубы (внутренняя сварка): 2000 мм
• максимальная длина трубы (внутренняя сварка): 3000 мм
• максимальные размеры двутавра с горизонтальным полотном: 3000 x 800 мм
• максимальные размеры двутавра с вертикальным полотном: 1600 x 800 мм
• длина пути: 27 м
• мощность: 125 кВт
• электропитание: 3x 400 В; 50 Гц
• размеры (L x H): 6675 x 6450 мм
• вес машины AIR LIQUIDE CB MATIC: 8500 кг

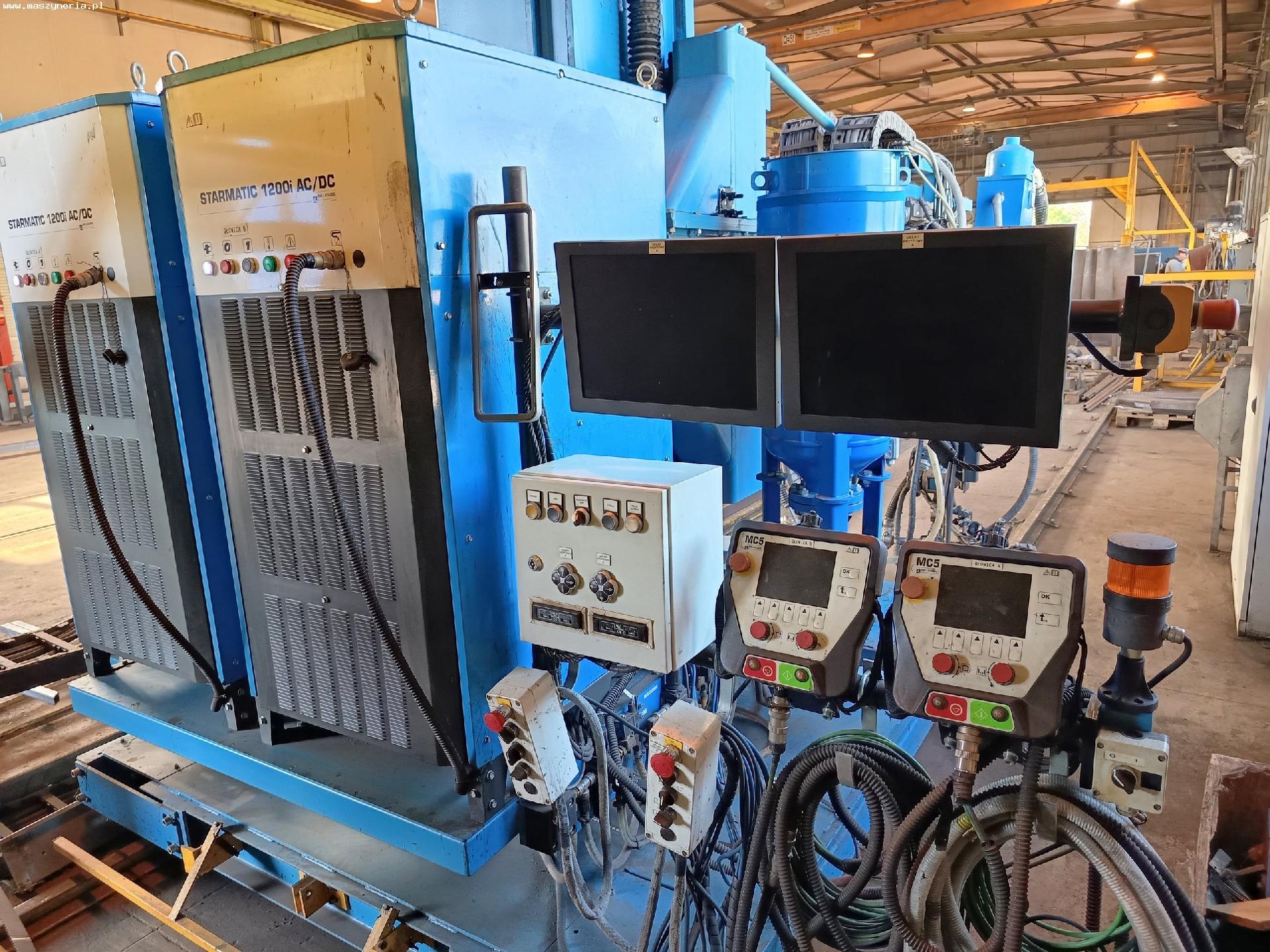

Инверторный сварочный аппарат STARMATIC 1200i AC/DC

• напряжение основной силовой цепи: 400 В (от -15% до +20%)
• частота напряжения основной силовой цепи: 43-63 Гц
• максимальный ток 40°C (100%): 1200 A/ 44 В
• кажущаяся мощность: 66,6 кВА
• активная мощность: 62 кВт
• эффективный ток главной силовой цепи: 94,3 A
• напряжение холостого хода: 99 В
• КПД при максимальном токе: 85%
• коэффициент мощности при максимальном токе: 0,93
• степень защиты: IP23S
• степень изоляции: H
• размеры (Д х Ш х В): 680 х 935 х 1465 мм
• вес нетто: 285 кг

Контроллер MC5

• степень защиты: IP23S
• питание: 3x 24 В
• размеры (Д х Ш х В): 245 х 70 х 245 мм
• вес: 2,8 кг

Система подачи и удаления флюса

• ёмкость бака: 5,6 л
• расход воздуха (при 7 бар): 16 м3/ч
• вес нетто: 22 кг

(Приведенные технические параметры могут незначительно отличаться от реальности. Требуется сверка с реальными возможностями предлагаемой машины.)
