Краткая характеристика:
Назначение:

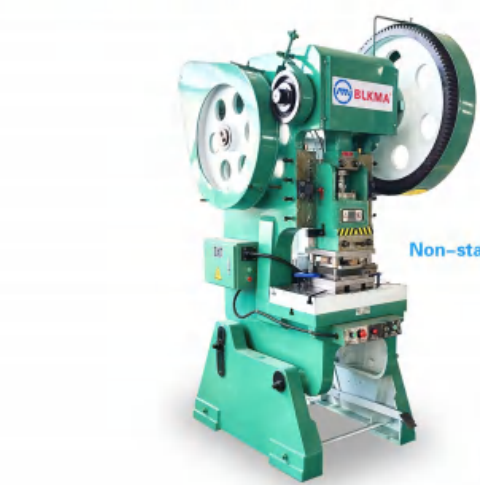

Станок TDF Corner Code Punching Machine предназначен для штамповки угловых соединительных элементов (уголков) типа TDF — стандартных деталей, применяемых при сборке прямоугольных воздуховодов.

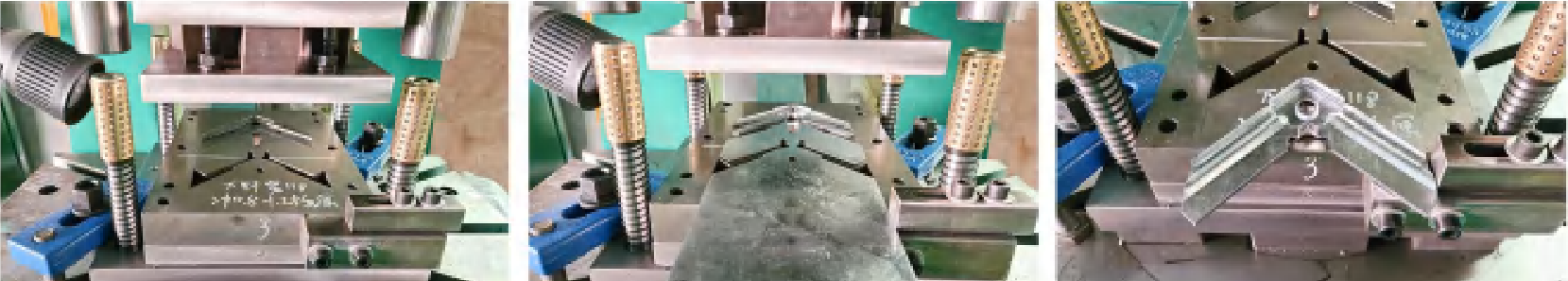

Машина вырубаeт, формует и пробивает отверстия на заготовках из листового металла, создавая точные и прочные угловые элементы.
Основные технические характеристики:
| Модель | Толщина листа (мм) | Макс. ширина (мм) | Мощность (кВт) | Вес (кг) | Габариты (Д×Ш×В, мм) |
|---|
| J23-40TDF | 0.1–1.5 | 118 | 4 | 2500 | 1350×970×2350 |
| J23-63TDF | 0.1–1.5 | 118 | 5.5 | 3500 | 1650×1150×2500 |
| J23-80TDF | 0.1–1.5 | 118 | 7.5 | 4500 | 1950×1300×2850 |
Особенности:
-
Предназначен для производства угловых элементов фланцев TDF, используемых при сборке прямоугольных воздуховодов.
-
Может работать с листами толщиной до 1,5 мм (оцинкованная, нержавеющая, холоднокатаная сталь).
-
Прочная стальная конструкция пресса обеспечивает точность и долговечность.
-

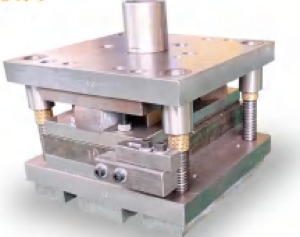

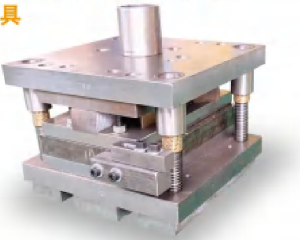

Пресс-форма (штамп) может быть стандартной или изготовленной по индивидуальному заказу, в зависимости от толщины и формы уголка.
-
Автоматический рабочий цикл повышает производительность и снижает трудозатраты.
-
Обеспечивает высокое качество и точность геометрии углов TDF.
