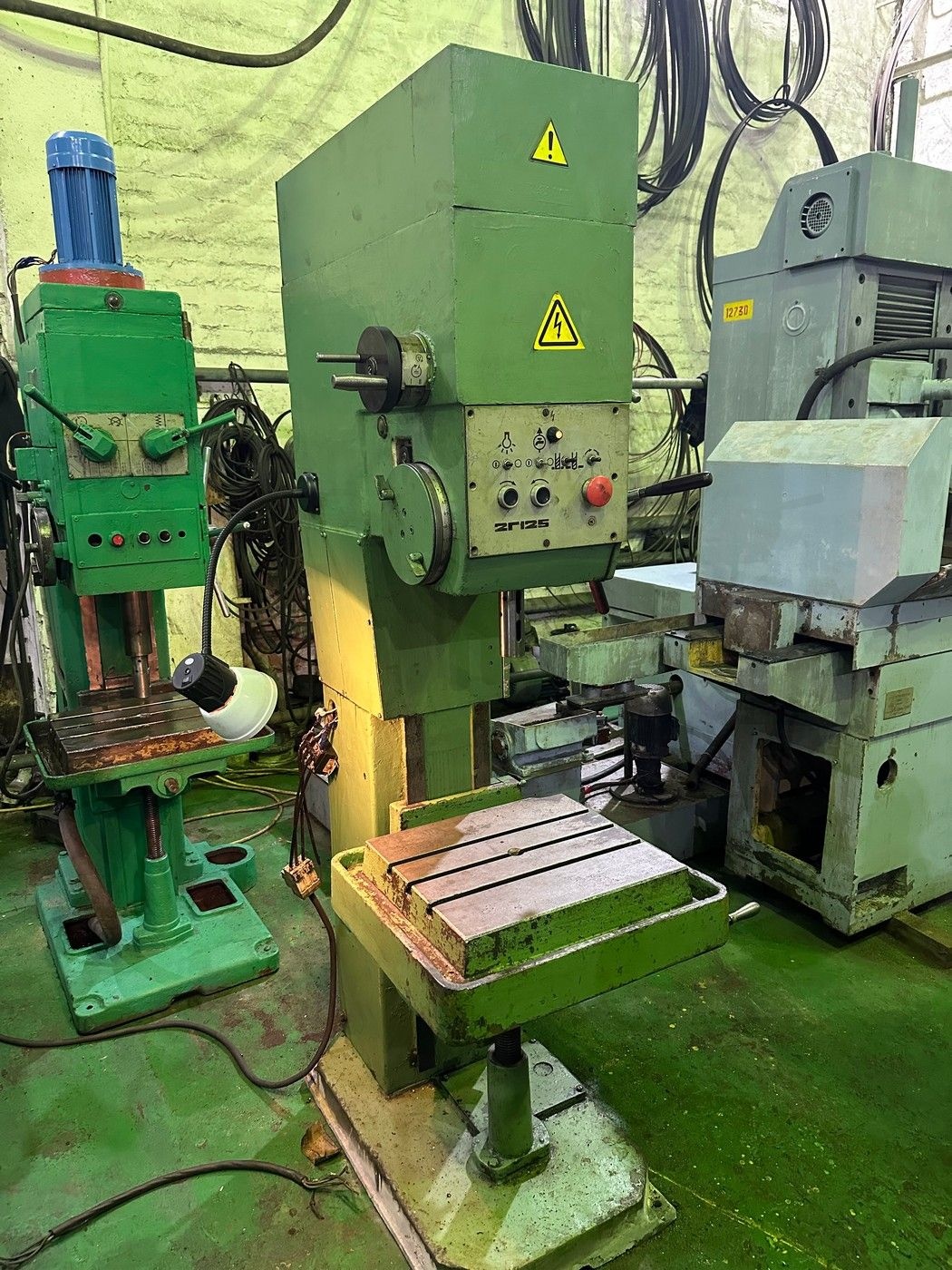

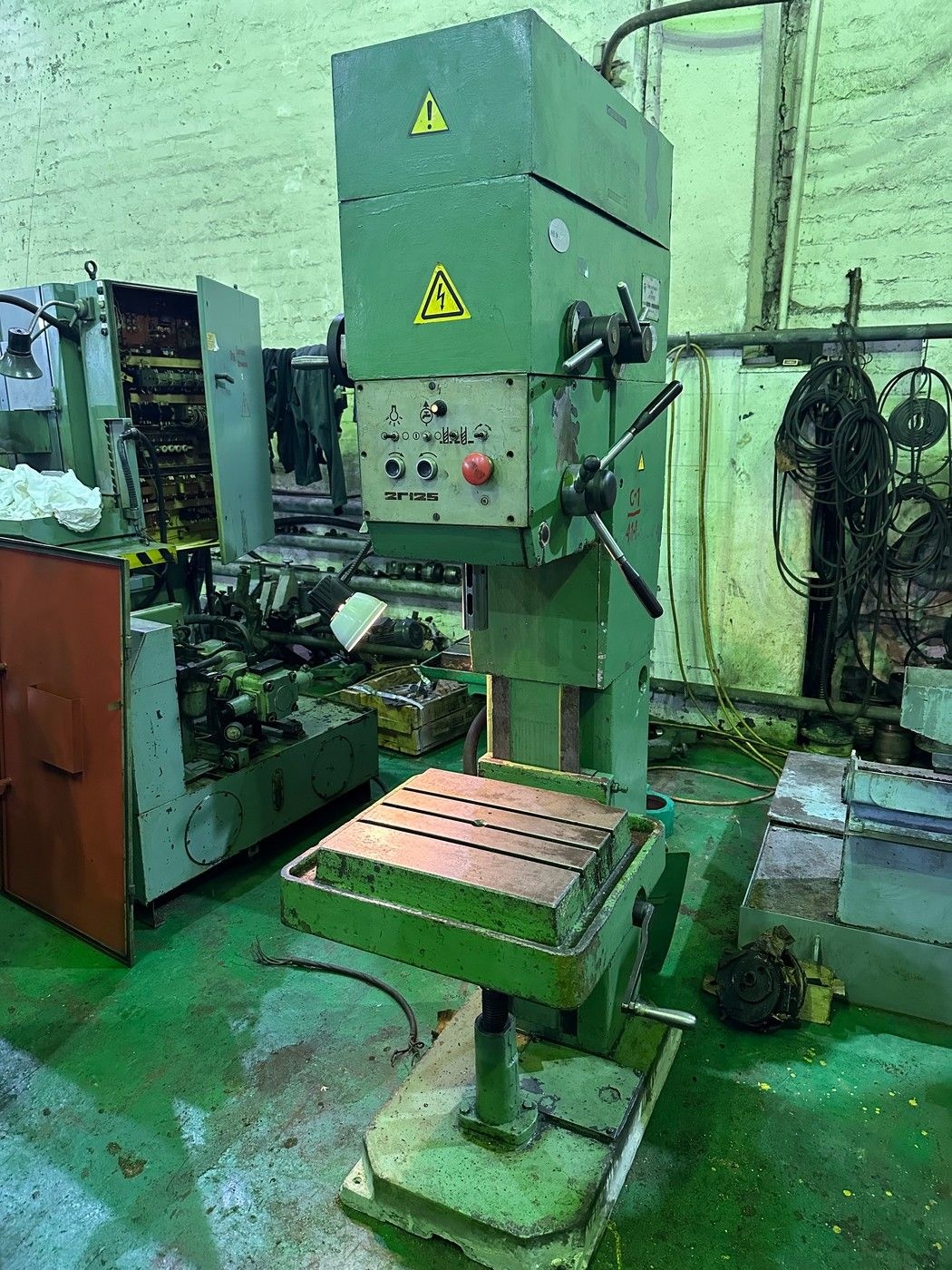

Вертикальный сверлильный станок 2г125 из НИИ

Наименование параметра

2Б125

2Г125

Основные параметры станка

Наибольший диаметр сверления в стали 45, мм

25

25

Наибольший диаметр нарезания резьбы в стали 45, мм

24

Наименьшее и наибольшее расстояние от торца шпинделя до стола, мм

700

75..700

Расстояние от оси вертикального шпинделя до направляющих стойки (вылет), мм

250

260

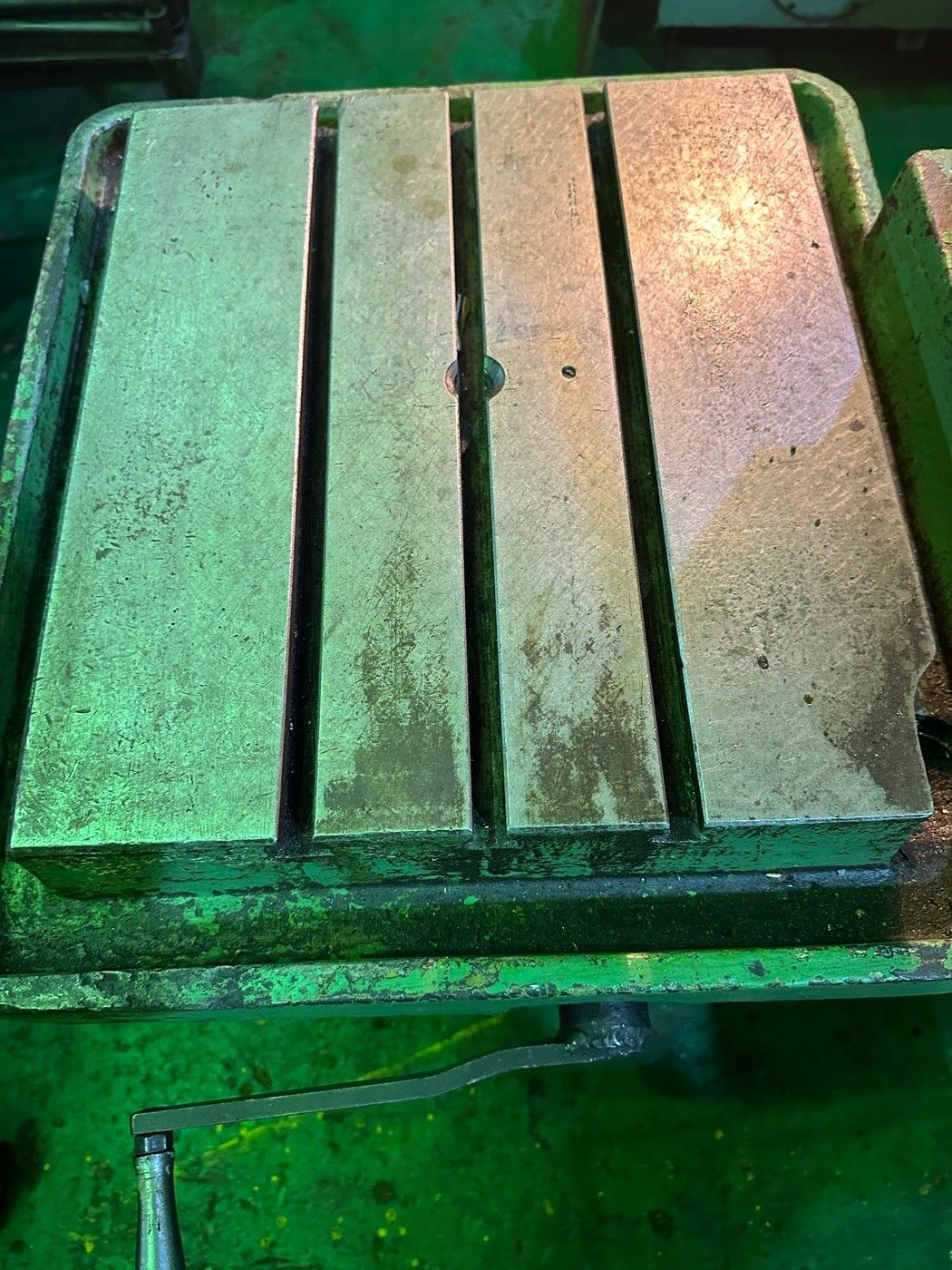

Рабочий стол

Максимальная нагрузка на стол (по центру), кг

Размеры рабочей поверхности стола, мм

400 х 350

400 х 450

Число Т-образных пазов Размеры Т-образных пазов

3

3

Наибольшее вертикальное перемещение стола (ось Z), мм

400

425

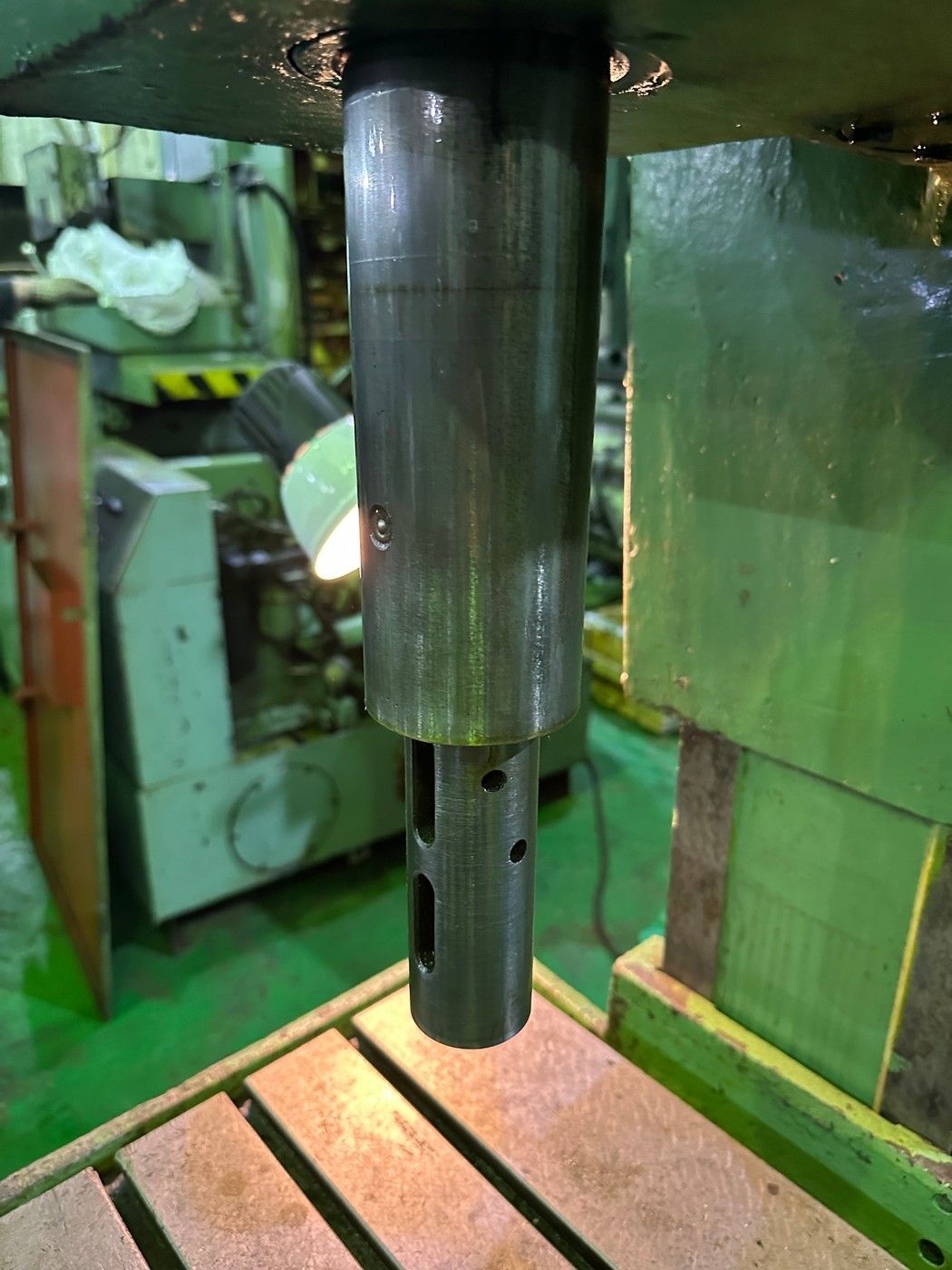

Шпиндель

Наибольшее перемещение (ход) шпинделя, мм

200

200

Перемещение шпинделя на одно деление лимба, мм

Частота вращения шпинделя, об/мин

165..2130

63..2000

Количество скоростей шпинделя

3 х Б/С

16 х Б/с

Наибольший допустимый крутящий момент, Нм

Конус шпинделя

Морзе 3

Морзе 3

Механика станка

Число ступеней рабочих подач шпинделя

Б/с

Б/с

Пределы вертикальных рабочих подач на один оборот шпинделя, мм

0,104…0,837

0,1…1,6

Наибольшая допустимая сила подачи, кН

9

9

Динамическое торможение шпинделя

Привод

Электродвигатель привода главного движения, кВт (об/мин)

3,0 (1430)

2,2

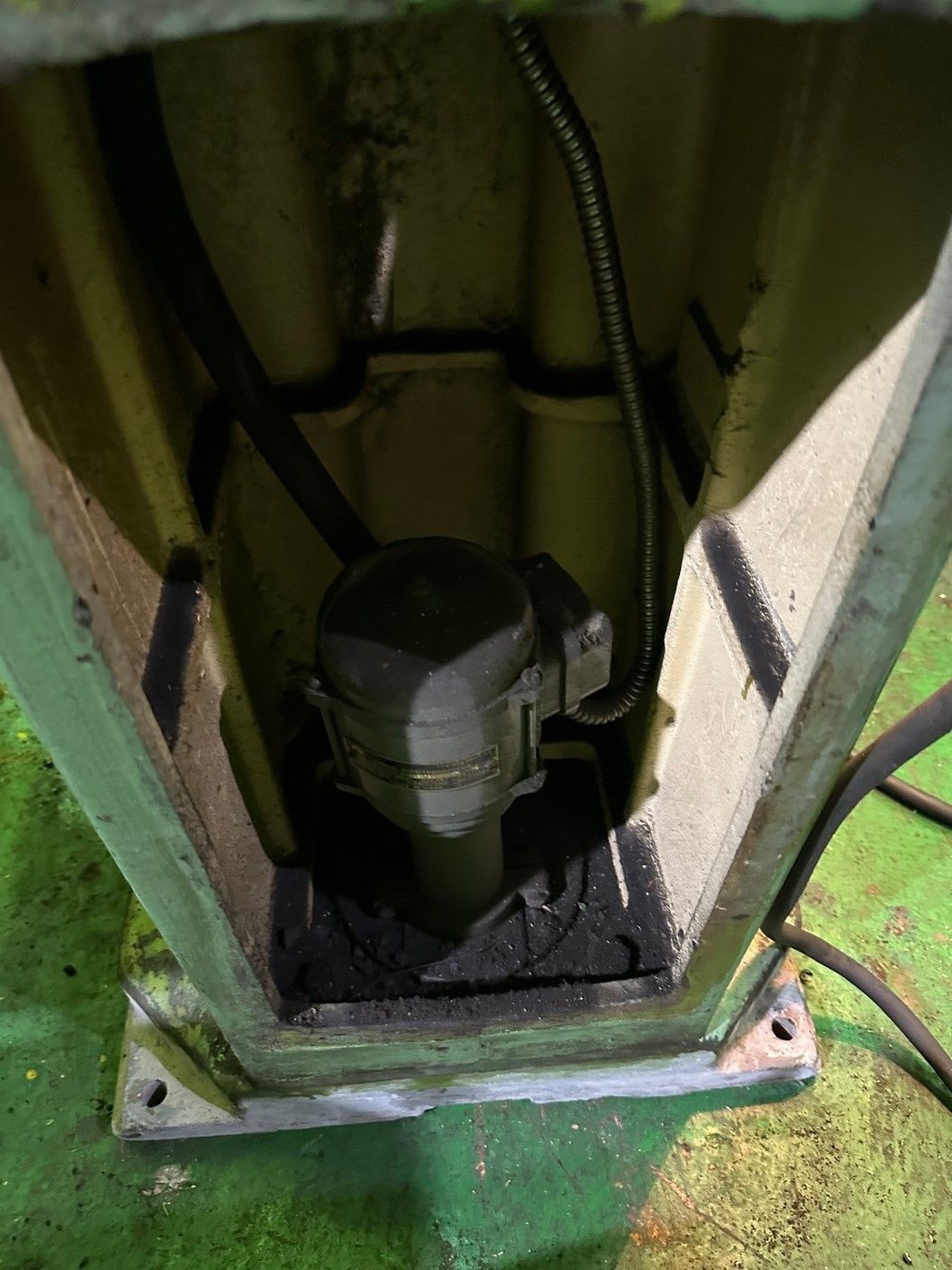

Электронасос охлаждающей жидкости Тип

ПА-22

Габарит станка

Габариты станка, мм

950 х 650 х 2460

730 х 910 х 2105

Масса станка, кг

880

750
