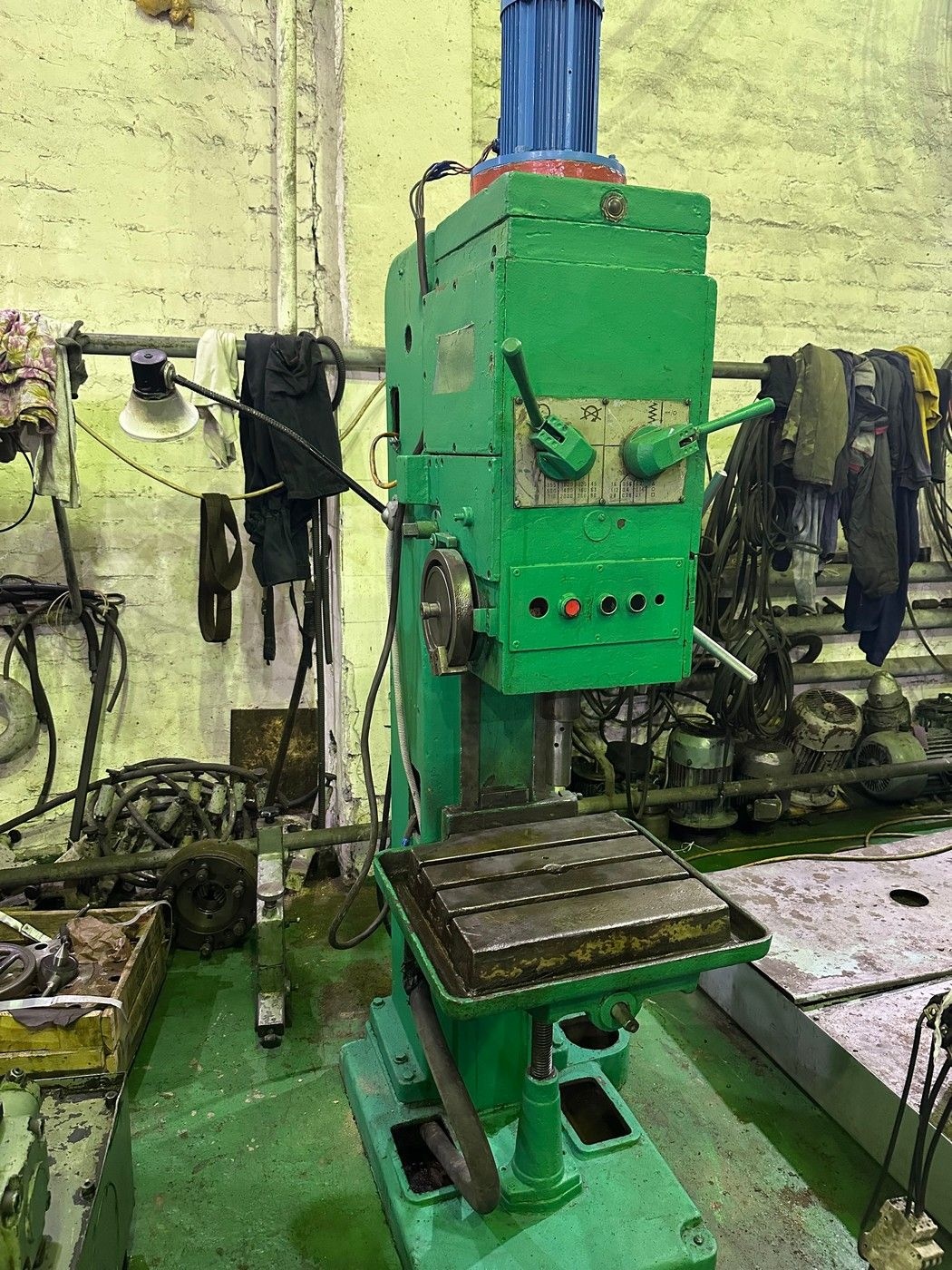

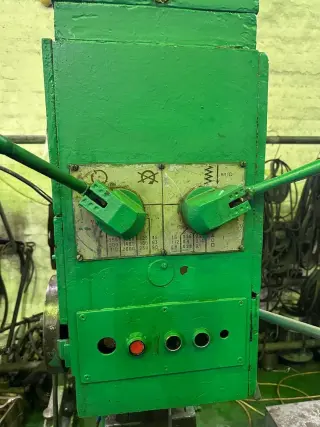

Вертикальный сверлильный станок 2н125

Наименование параметра

2Н125

Основные параметры станка

Наибольший диаметр сверления в стали 45, мм

25

Наименьшее и наибольшее расстояние от торца шпинделя до стола, мм

60…700

Наименьшее и наибольшее расстояние от торца шпинделя до плиты, мм

690…1060

Расстояние от оси вертикального шпинделя до направляющих стойки (вылет), мм

250

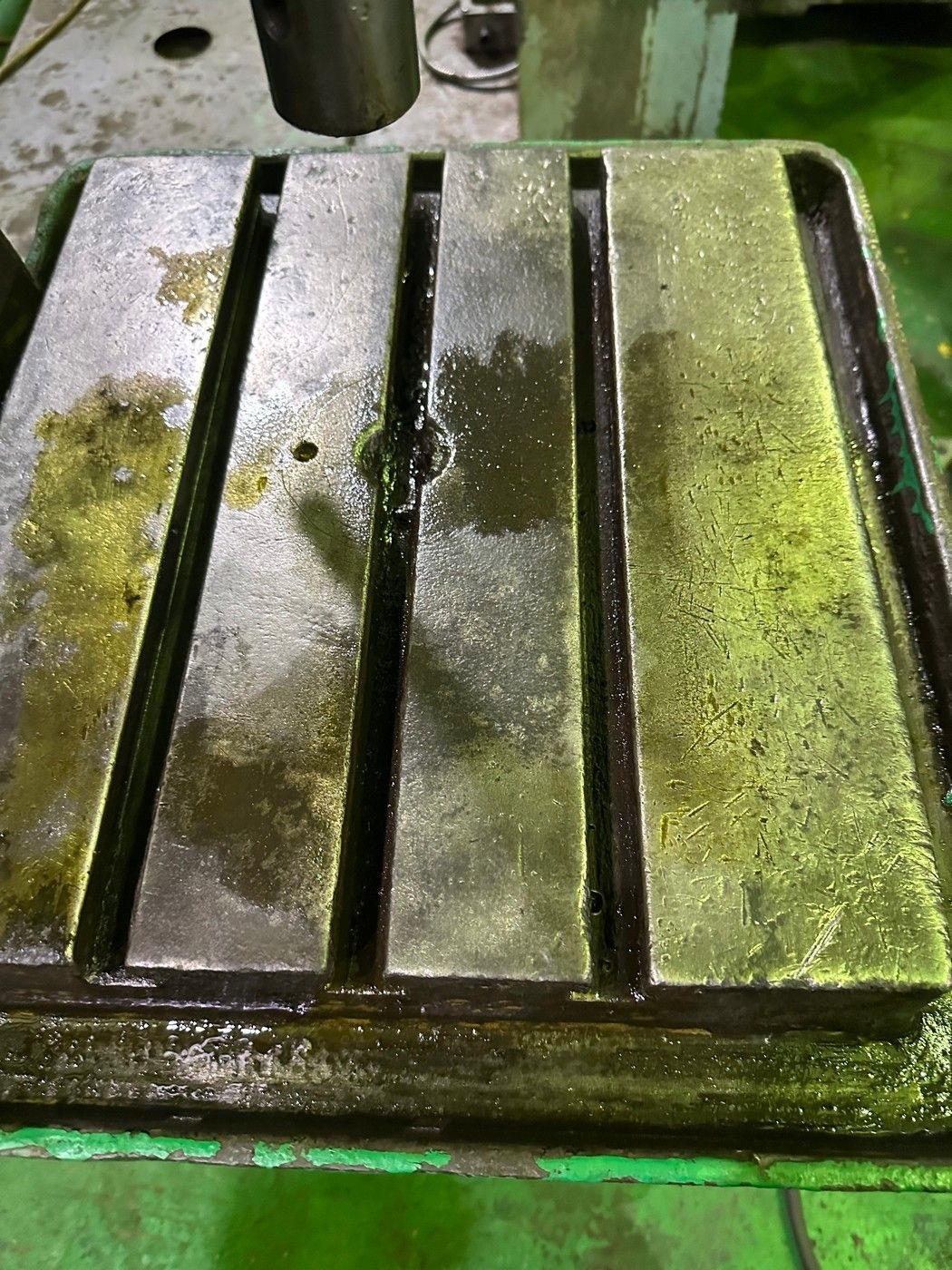

Рабочий стол

Максимальная нагрузка на стол (по центру), кг

Размеры рабочей поверхности стола, мм

400 х 450

Число Т-образных пазов Размеры Т-образных пазов

3

Наибольшее вертикальное перемещение стола (ось Z), мм

270

Перемещение стола на один оборот рукоятки, мм

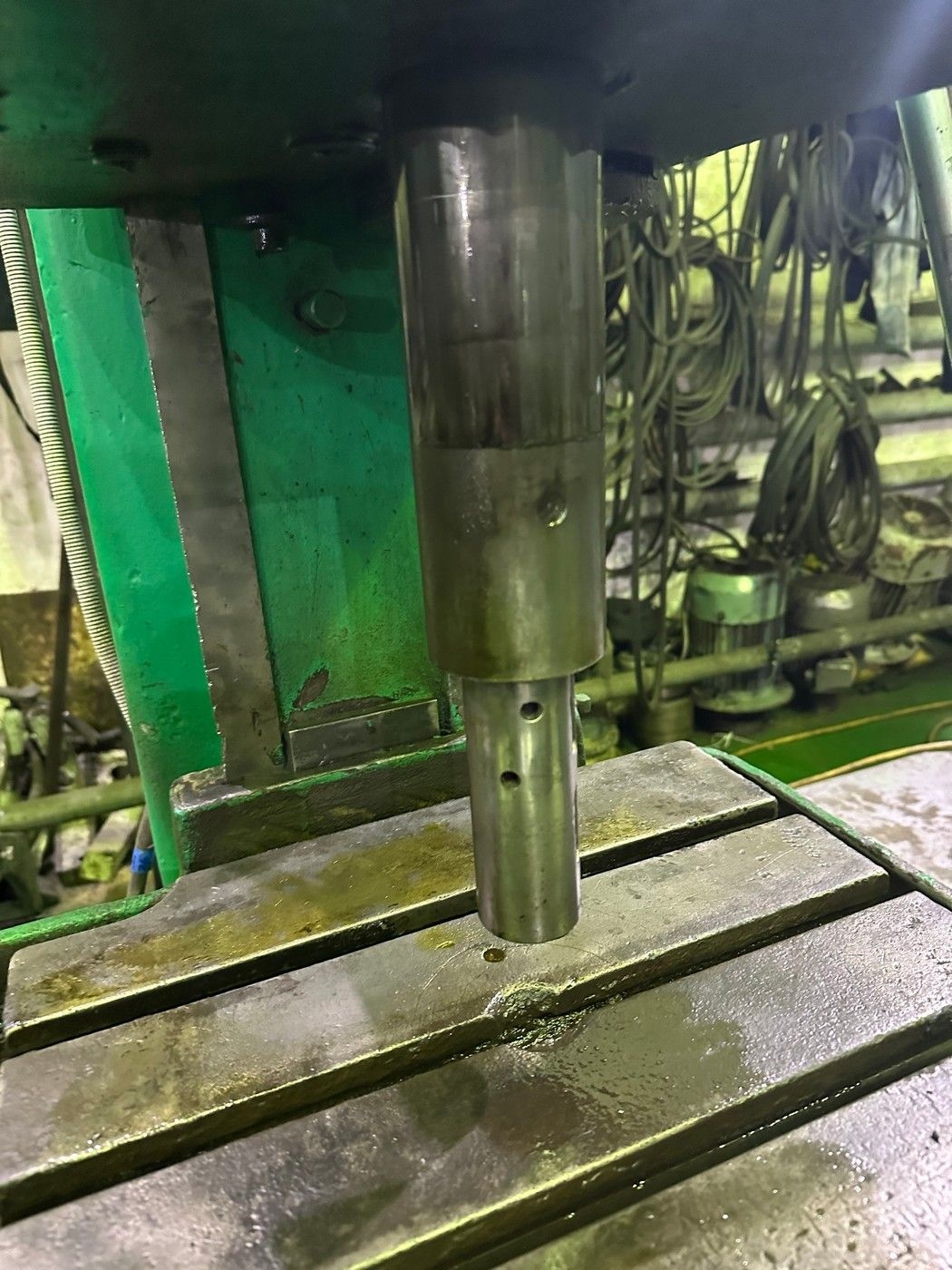

Шпиндель

Наибольшее перемещение (установочное) шпиндельной головки, мм

170

Наибольшее перемещение (ход) шпинделя, мм

200

Перемещение шпинделя на одно деление лимба, мм

1

Перемещение шпинделя на один оборот маховичка-рукоятки, мм

122,46

Частота вращения шпинделя, об/мин

45…2000

Количество скоростей шпинделя

12

Наибольший допустимый крутящий момент, Нм

250

Конус шпинделя

Морзе 3

Механика станка

Число ступеней рабочих подач

9

Пределы вертикальных рабочих подач на один оборот шпинделя, мм

0,1…1,6

Управление циклами работы

Ручное

Наибольшая допустимая сила подачи, кН

9

Динамическое торможение шпинделя

Есть

Привод

Электродвигатель привода главного движения, кВт

2,2

Электронасос охлаждающей жидкости Тип

Х14-22М

Габарит станка

Габариты станка, мм

2350 х 785 х 915

Масса станка, кг

880
