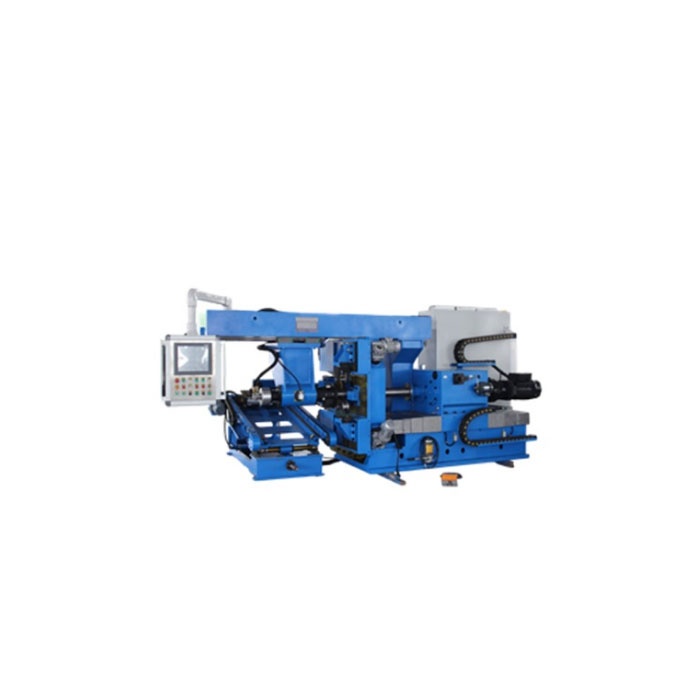

Пружинонавивочный станок JY50CNC-T15

Характеристики:

• Модель: JY50CNC-T15
• Материал: круглая сталь, нержавейка, алюминий, медь и др.
• Диапазон навивки: 30 450 мм (под заказ)
• Макс. длина заготовки: 1500 мм (для труб)
• Крутящий момент по оси X: 2600 Н·м
• Усилие по оси Y: 4 т (макс. 5.6 т)
• Повторяемость позиционирования (Y): 0.1 мм
• Точность позиционирования (X): < 0.4 мм
• Ход подачи (Y): 0 1200 мм
• Мин. радиус гибки: 1 мм (за 1 проход)
• Диаметр обрабатываемого материала: Ø1 50 мм
• Скорость навивки: 34 об/мин (медл.), 84 об/мин (быстр.)
• Макс. диаметр оснастки: 450 мм
• Мощность главного серводвигателя: 22 кВт
• Мощность сервопривода подачи: 7.5 кВт
• Общая мощность: 45 кВт
• Источник питания: 380 В, 3 ф
• Система управления:
• PLC-контроллер с сенсорным экраном
• Поддержка 20+ программ с сохранением параметров (включая до 8 подач на заготовку)
• Защита от перебоев питания с сохранением данных
• Отображение параметров обработки:
• Таймер цикла
• Настройка задержек гидравлики для гибких производственных задач
• Конструкция: Сварная стальная рама (Q235B+) с термообработкой для снятия напряжений
• Безопасность: Аварийные выключатели на панели управления,Защита от перегрузок, КЗ, перегрева,Парольный доступ к настройкам
• Оснастка: Изготовлена из высококачественных материалов на CNC-станках.Возможна оптимизация конструкции под требования заказчика
• Габаритные размеры: 4800 х 2200 х 2600 мм
• Вес: Около 11 т
