Датчики раскрытия трещин CMG предназначены для измерений перемещений в системах мониторинга строительных конструкций и системах геотехнического мониторинга.
Датчики перемещения CMG применяются в случае необходимости мониторинга раскрытия трещин, деформационных швов, контроля вертикальных и горизонтальных перемещений элементов строительных конструкций относительно друг друга.

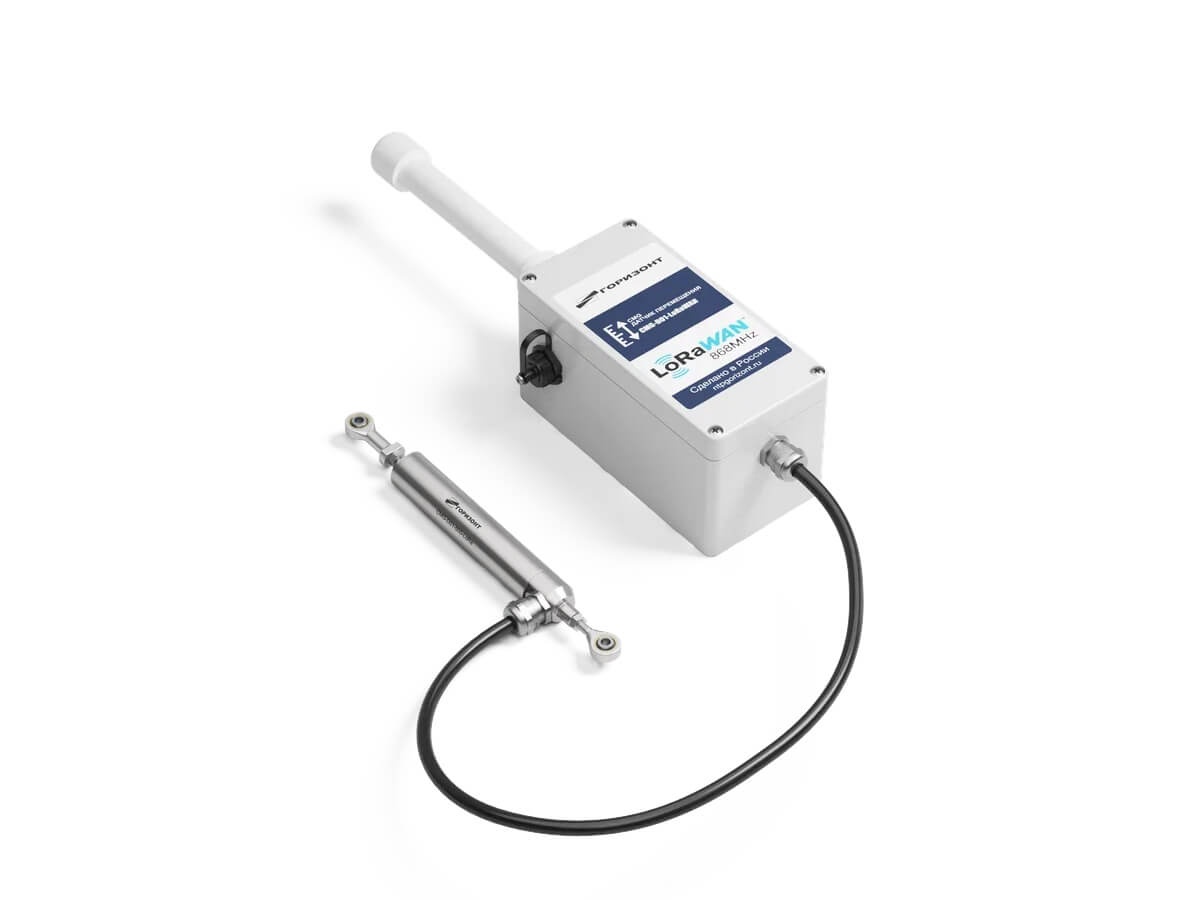

Датчик перемещения (раскрытия трещин) CMG-D22 работает с беспроводным протоколом LoRaWAN и имеют собственную энергонезависимую память, позволяющую вести автономную запись показаний. Запись производится в файл, доступ к файлу данных производится через USB при подключении к ПК. При отсутствии связи с базовой станцией LoRaWAN датчик работает как автономный регистратор. Размера памяти достаточно для ведения записи в течении нескольких лет.
Область применения датчиков
Дальность действия LoRaWAN
| Покрытие от одной БС IoT Вега | |||
|---|---|---|---|
| Тип антенны у датчика: | В здании | Прямая видимость, БС на высоте 40м. | Вне прямой видимости, БС на высоте 40 м. |
| Внутренняя антенна | 12 этажей | 2,5 км | 1,5 км |
| Внешняя антенна | 20 этажей | 5,5 км | 2,5 км |
Время работы от батарей
| Тип батарей: D – 2 шт. Климатическая зона: Сургут Средняя годовая температура: -0,5С | Количество измерений угла наклона | ||||||
| Каждые 2 часа | Каждый час | Каждые 30 минут | Каждые 15 минут | Каждые 5 минут | Каждую минуту | ||
| Количество сеансов связи | Каждые 2 часа | 104 мес. | 61 мес. | 31меc. | 15 мес. | 6 мес. | 1,5 мес. |
| Каждый час | 53 мес. | 25 мес. | 14 мес. | 5 мес. | 1 мес. | ||
| Каждые 30 минут | 19 мес. | 14 мес. | 5 мес. | 1 мес. | |||
| Каждые 15 минут | 13 мес. | 5 мес. | 1 мес. | ||||
| Каждые 5 минут | 4 мес. | 1 мес. | |||||
Технические характеристики
| Наименование характеристики | Значение |
|---|---|
| Диапазон измерений перемещения | 10/25/50/100/150/250/300мм |
| Тип первичного преобразователя | потенциометрический |
| Режим измерений | автономный регистратор/передача данных на БС по расписанию |
| Предел допускаемой приведенной погрешности измерений перемещений | ±0,1% |
| Тип выходного сигнала | цифровой |
| Степень пылевлагозащиты | IP65 |
| Термокомпенсация | Есть |
| Внешние интерфейсы | LoRaWAN |
| Емкость памяти данных, Гбайт | 8 |
| Дополнительные интерфейсы | USB |
| Тип памяти данных | Flash |
| Тип антенны | Внешняя/Внутренняя |
| Тип батарей | Тип D Li-SOCl2 |
| Количество батарей | 2 |
| Габаритные размеры даталоггера | 160x80x55 |
| Габаритные размеры датчика (длина × диаметр), мм | (L+64) x D22, гдe L – диапазон измерений |
| Масса, кг | 0,9кг |
