Роботизированная сварочная станция KUKA KR 8 R2100-2 arc HW

Роботизированная сварочная станция KUKA KR 8 R2100-2 arc HW была построена в 2021 году в Германии компанией KUKA Deutschland GmbH.

Сварочная станция полностью укомплектована и состоит из следующих компонентов:

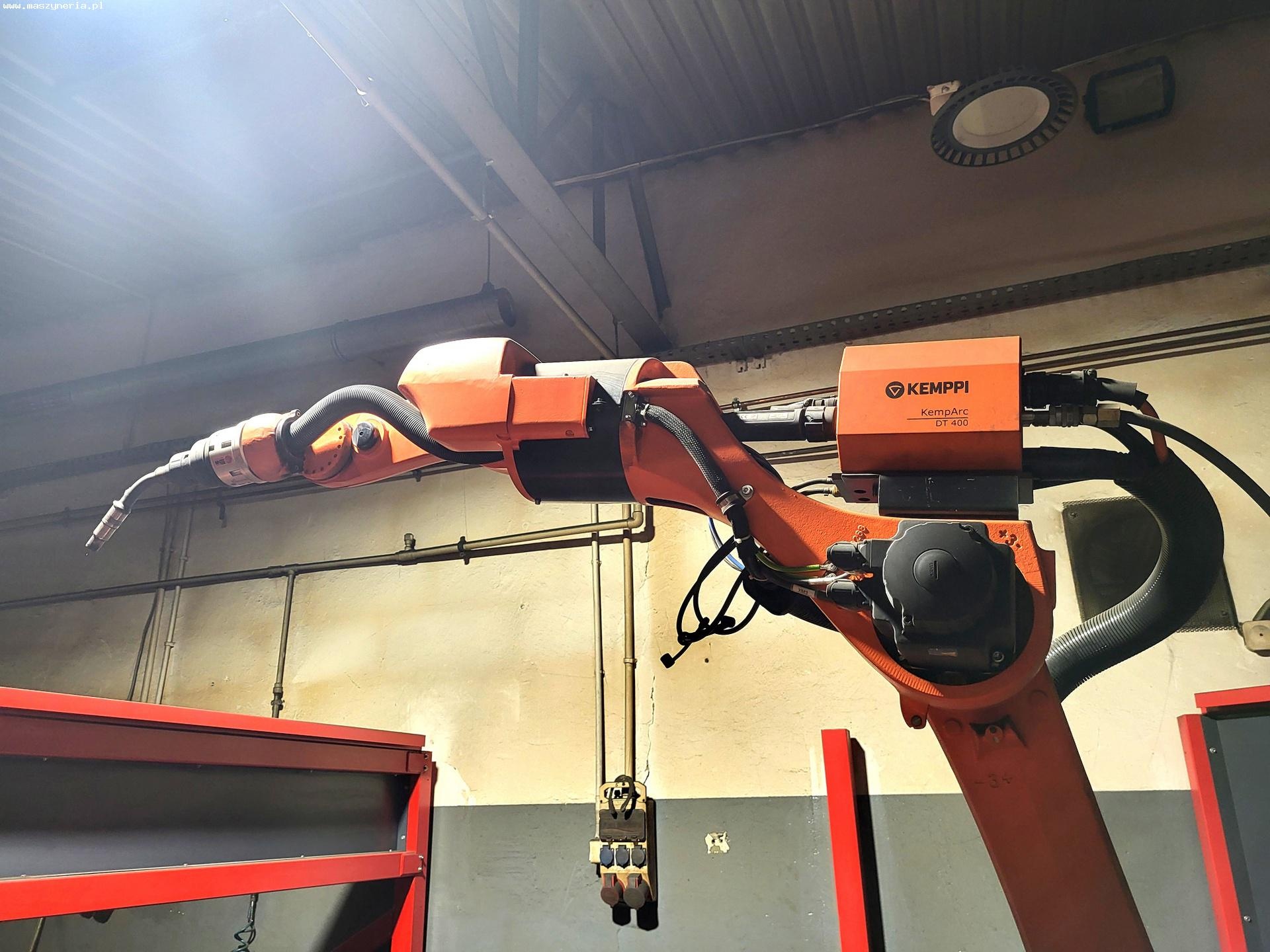

— рука робота: KUKA KR 8 R2100-2 arc HW
— контроллер: KUKA KR C4

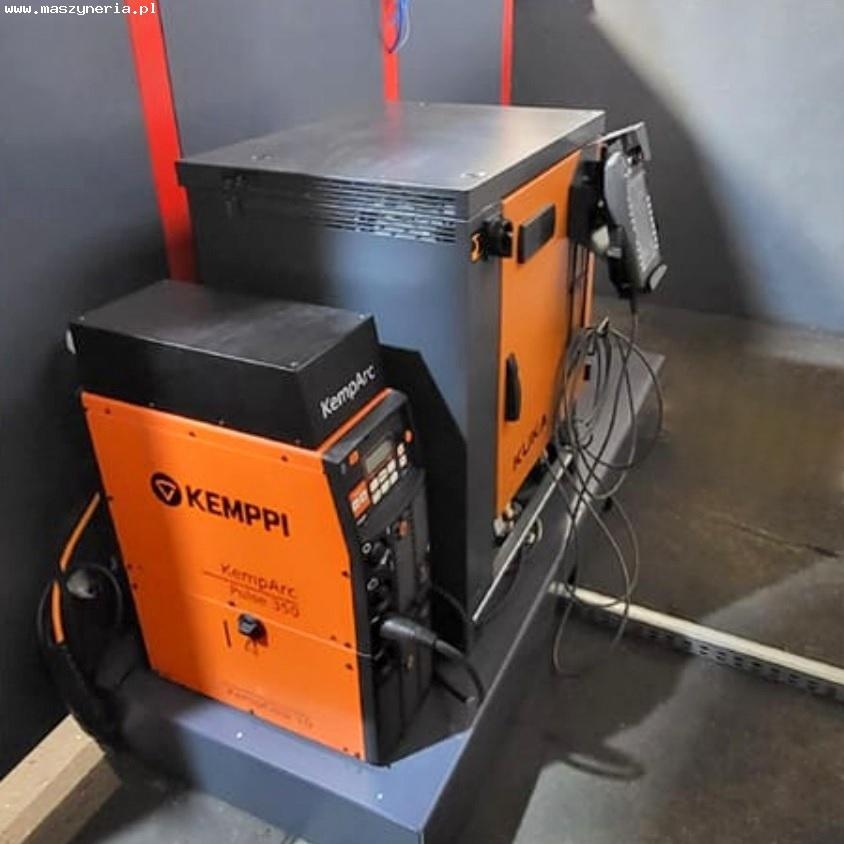

— инверторный сварочный аппарат: KEMPPI KempArc Pulse 350

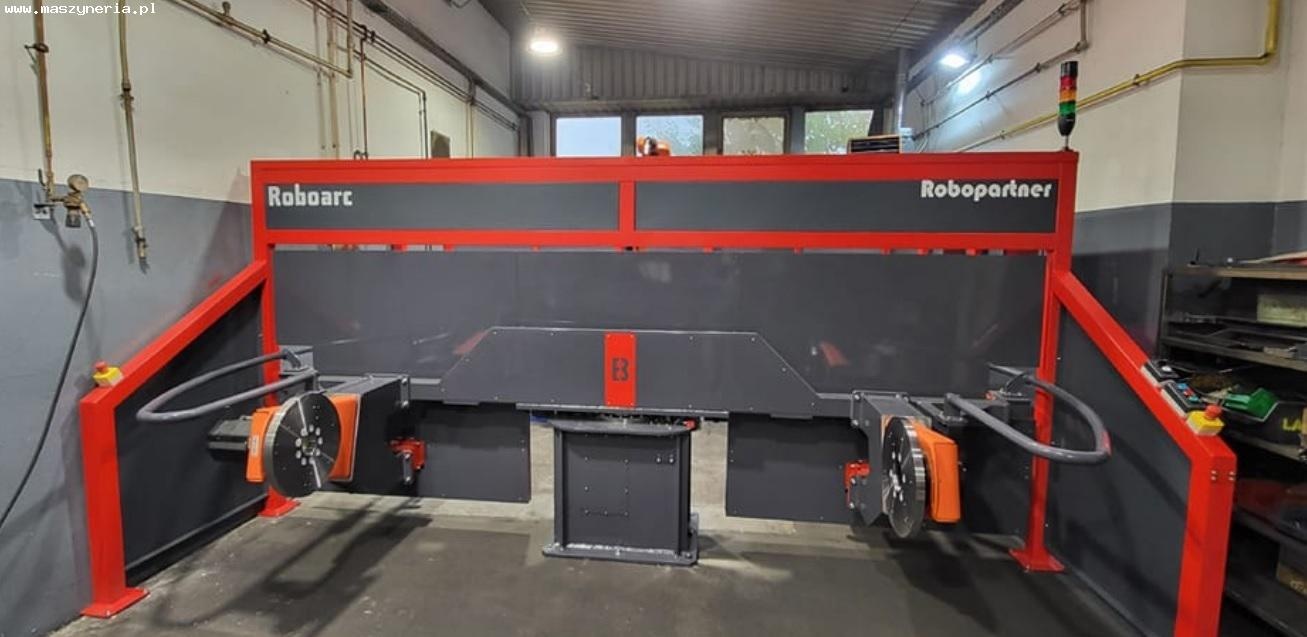

— сварочная камера: Robopartner RoboArc_C3

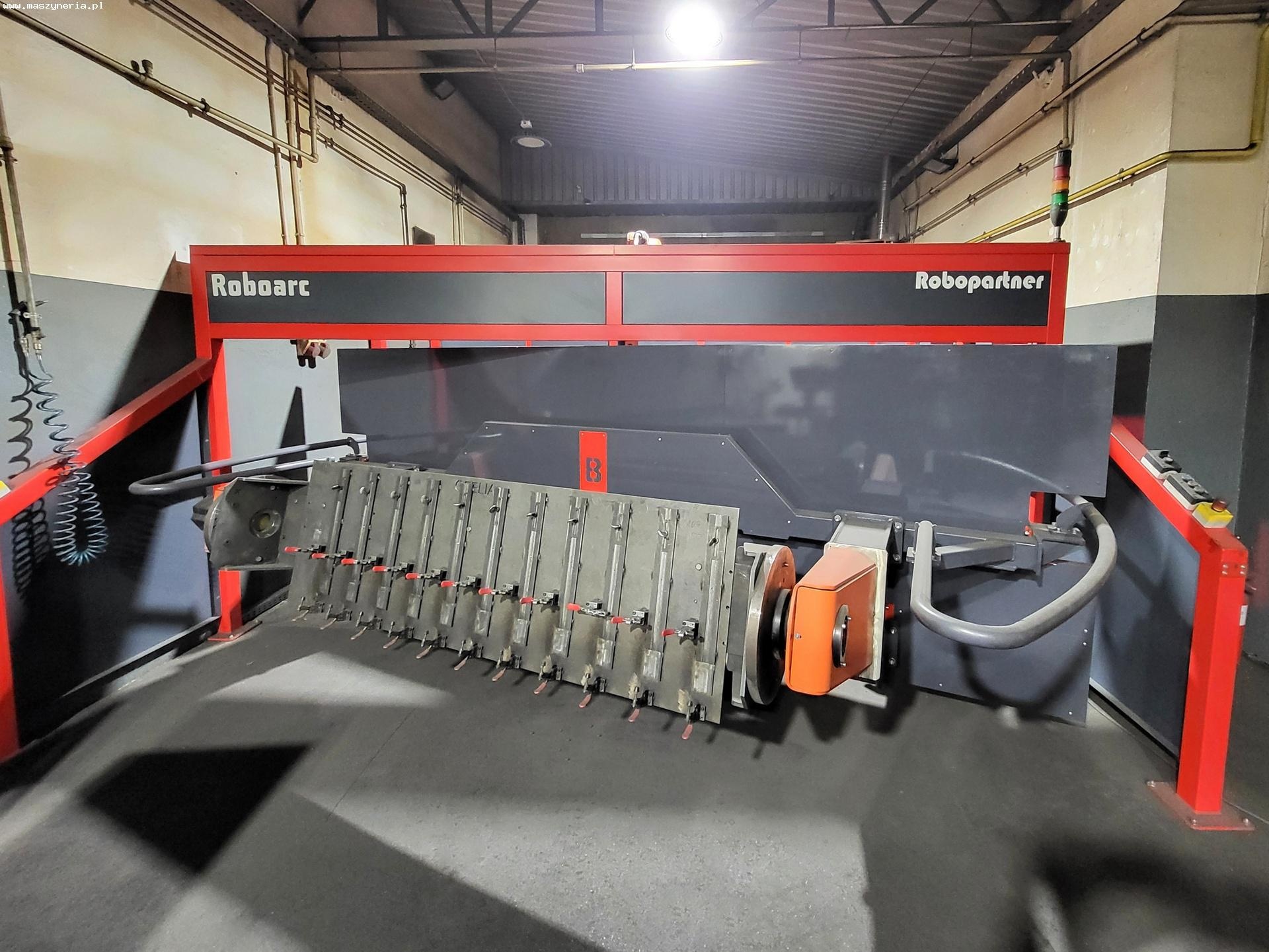

— сварочный позиционер с поворотным столом
— портативный блок управления (pendant): KUKA SmartPad
— устройство подачи сварочной проволоки: KEMPPI KempArc DT 400

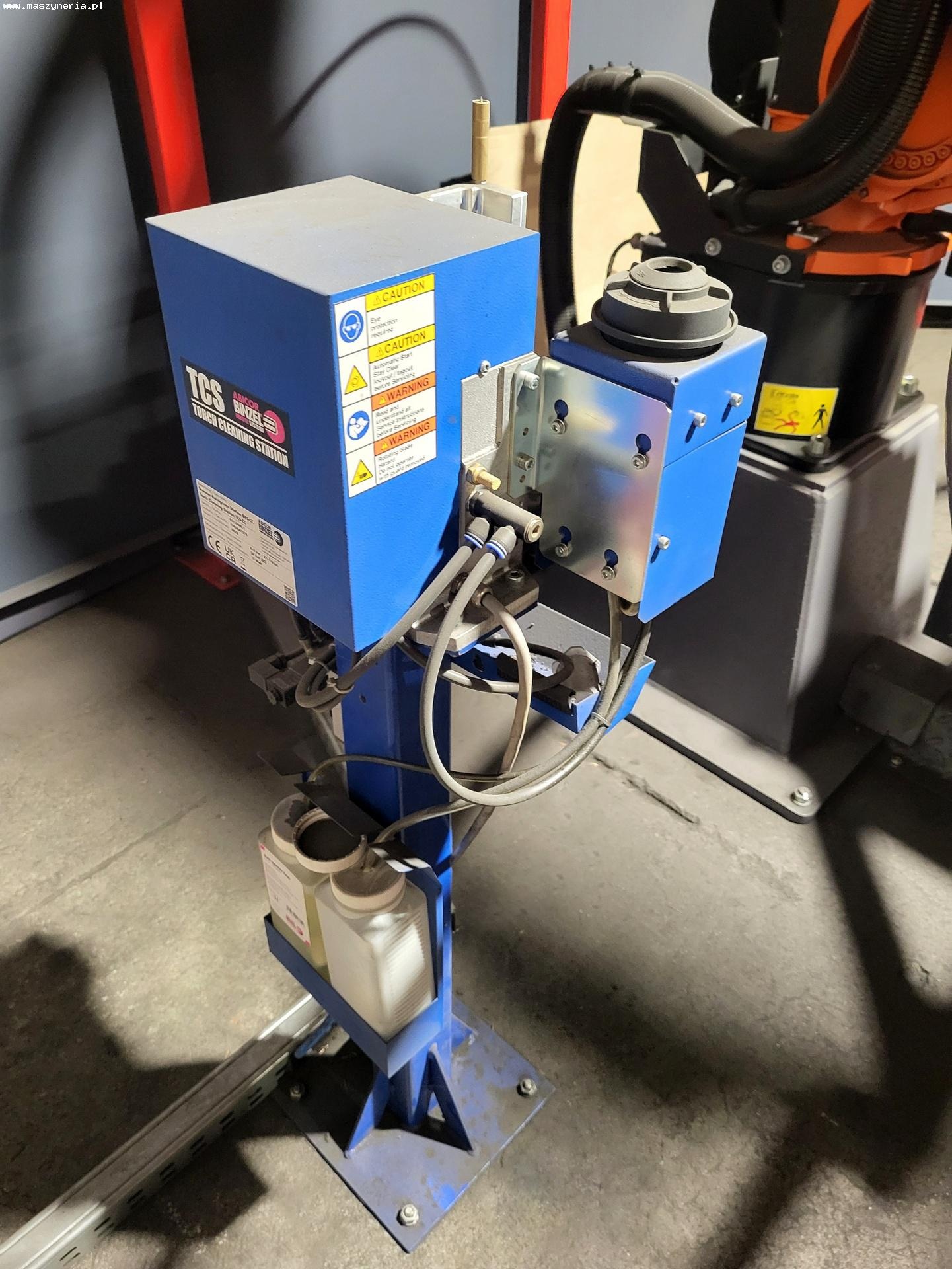

— станция очистки резака: ABICOR BINZEL TCS-CC

Технические характеристики сварочного робота KUKA KR 8 R2100-2 arc HW

• количество осей: 6
• максимальная грузоподъемность: 8 кг
• максимальный вылет руки: 2101 мм
• диапазон перемещения осей

ось A1: ±185°
ось A2: -185° / +65°
ось A3: -138° / +175°
ось A4: ±165°
ось A5: -115° / +140°
ось A6: ±350°

скорость перемещения оси

ось A1: 200°/с
ось A2: 175°/с
ось A3: 190°/с
ось A4: 430°/с
ось A5: 430°/с
ось A6: 630°/с

повторяемость позиционирования: ± 0,04 мммонтаж: пол, потолок, стена, любой уголтемпература окружающей среды: 5-55°Cпрограммное обеспечение KUKA.ArcTech для автоматической сварки в инертном газепрограммное обеспечение безопасности KUKA.SafeOperation для контроля рабочего пространствадополнительный пакет KUKA.TouchSense для обнаружения и компенсации отклонений формы сварного швадополнительный пакет KUKA.ArcSense для отслеживания и коррекции траектории сварки в режиме реального временивес машины KUKA KR 8 R2100: 281 кг

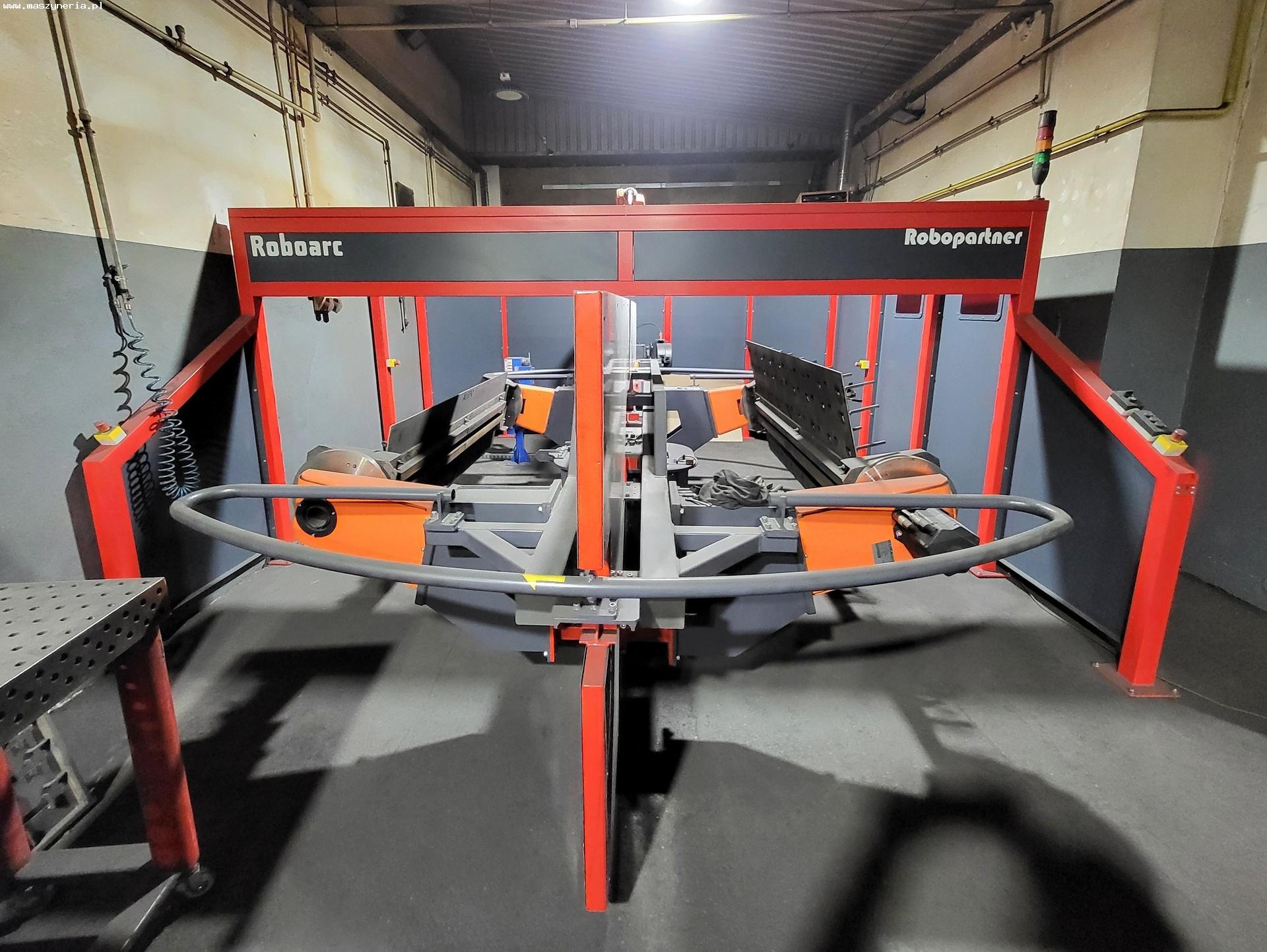

Технические характеристики сварочного позиционера типа H

• максимальная грузоподъемность: 500 кг
• максимальный диаметр заготовки: 1400 мм
• угол поворота: 180°
• расстояние между дисками: 2200 мм
