Роботизированная сварочная станция KUKA KR 30 L16-2

Роботизированная сварочная станция KUKA KR 30 L16-2 была построена в 2017 году в Германии компанией KUKA Roboter GmbH.

Сварочная станция полностью укомплектована и состоит из следующих компонентов:
— рука робота: KUKA KR30 L16-2
— контроллер: KUKA KR-C4
— сварочный аппарат: FRONIUS TPS 400i Pulse
— 3-осевой, 2-позиционный сварочный позиционер
— устройство подачи сварочной проволоки: FRONIUS WF 25i
— станция очистки горелки: THIELMANN BRG-2000 D
— горелка с водяным охлаждением: FRONIUS MTB 330i
— сварочный шланг: FRONIUS MHP 500i
— сварочная камера KP3-V2H500-L3000 с сервисными дверями и световыми завесами

Технические характеристики отдельных частей сварочной станции KUKA KR 30 L16-2

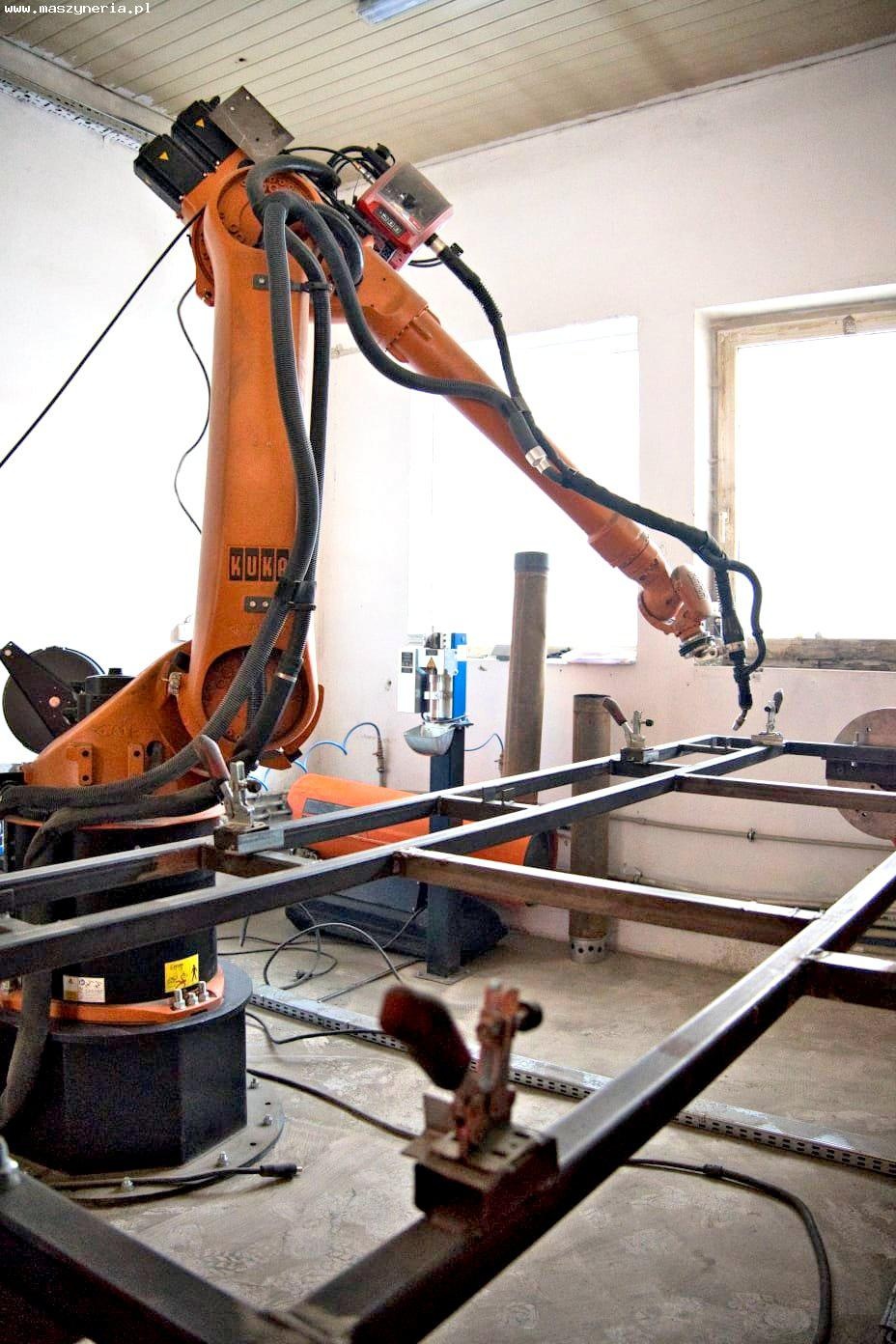

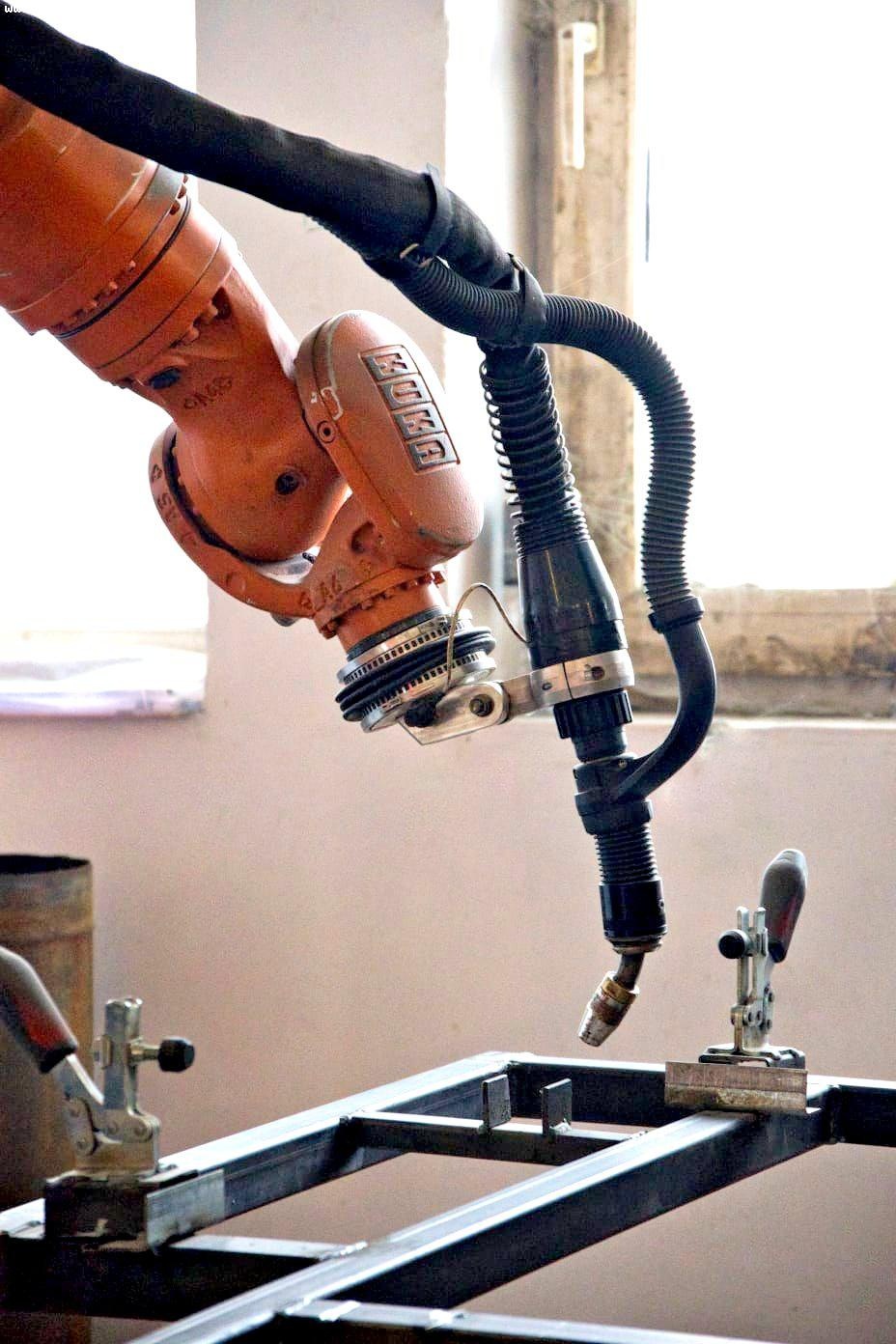

Сварочный робот

• количество осей: 6
• максимальная грузоподъемность: 16 кг
• максимальный вылет руки: 3102 мм
• программное обеспечение KUKA.ArcTech для автоматической сварки в инертном газе
• портативный блок управления KUKA SmartPAD (pendant)
• вес машины KR 30 L16-2: около 700 кг

Сварочный аппарат

• пакет Welding Package Pulse — импульсная дуговая сварка для значительно улучшенного контроля брызг и стабильности дуги
• пакет Welding Package Standard — сварка короткой дугой и разбрызгиванием
• коммуникационный интерфейс для интеграции с роботом
• полный комплект сварочных шлангов и оборудования

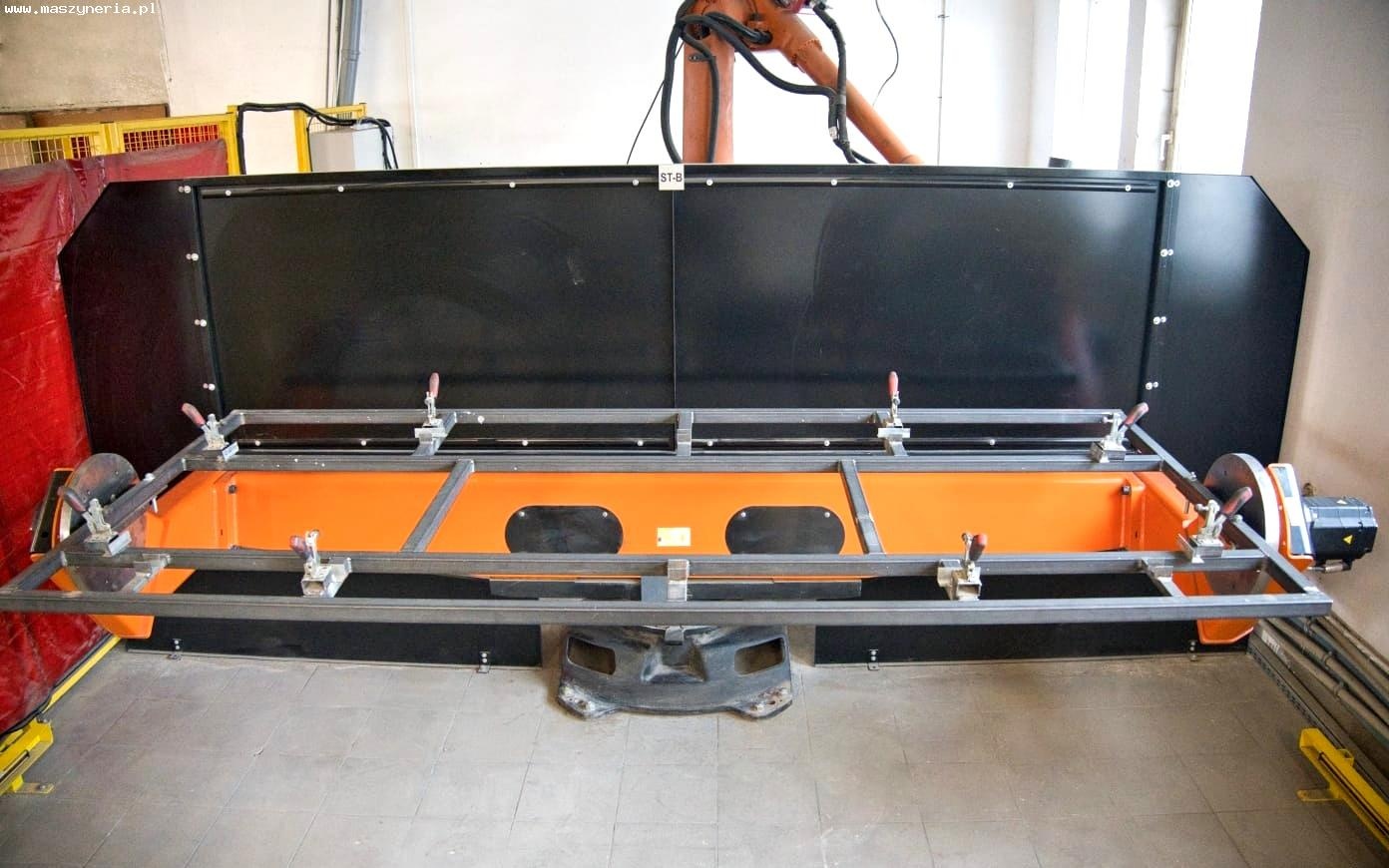

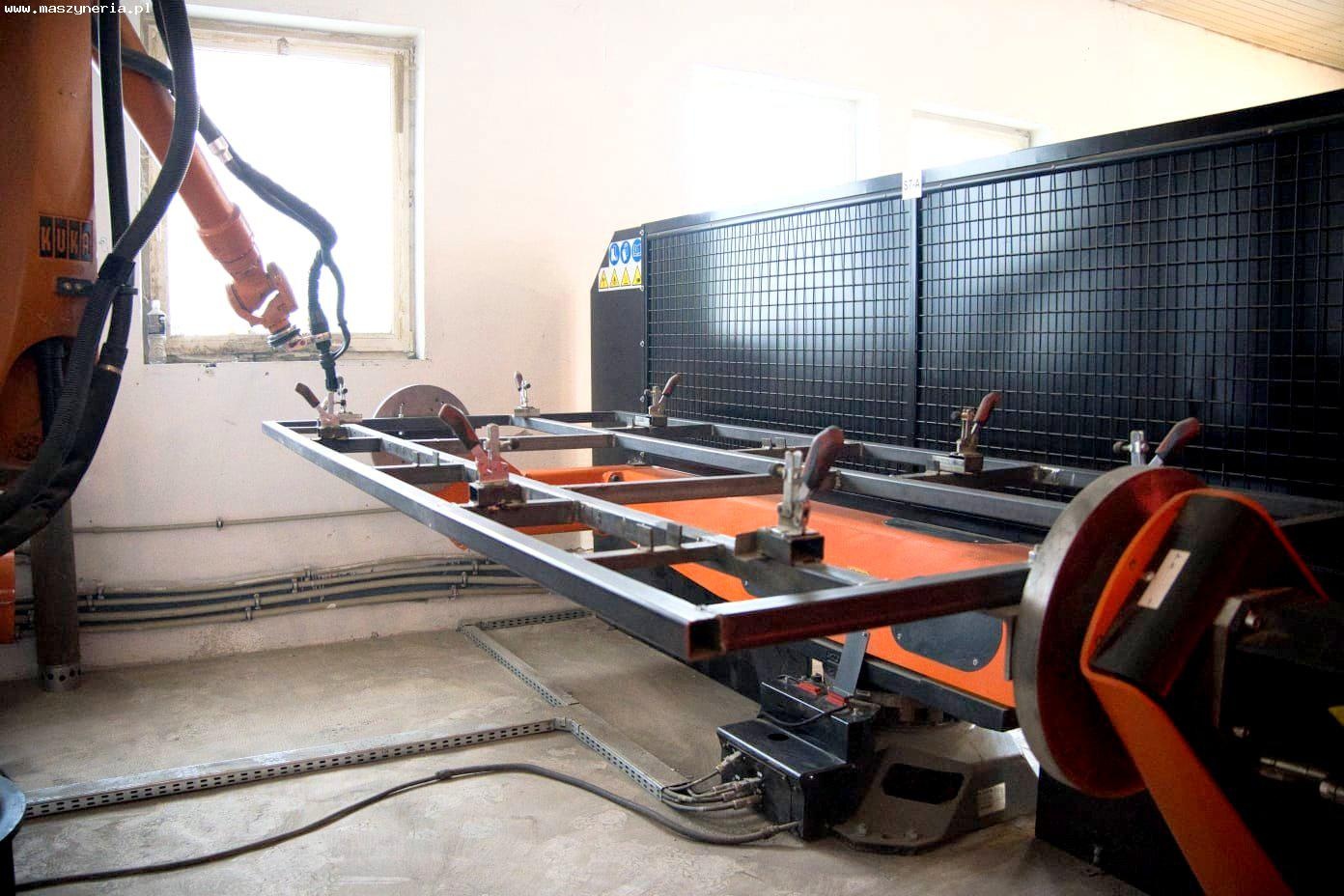

Сварочный позиционер

• количество осей: 3
• рабочая длина: 3000 мм
• рабочая ширина: 1600 мм
• угол поворота: 180°
• два независимых рабочих места
• возможность установки инструмента или сварочного держателя
• сервоприводы на всех осях

Сварочная камера

• полное защитное ограждение с сервисными дверями
• световые завесы
• примерные внешние размеры (Д х Ш х В): 4800 х 7800 х 2800 мм
