+50 до +180°С.
I ГОСТ 15150-69.
Тип насоса Шестеренный
Подача, м3 /ч (л/с), не более* 30,0 (8,333)
Давление насоса, МПа (кгс/см2) 0,63 (6,3)
Частота вращения**, с1 (об/мин) 6,92 (415)
Мощность насоса ДС 125 , кВт, не более 8,15
Диаметр условного прохода на всасывание (нагнетание), мм 80
Максимально допустимое давление пара при обогреве, кгс/см2 8
Температура теплоносителя, °C, не более +180
Габаритные размеры насос ДС-125 , мм : не менее +50
Длина 436
Ширина 410
Высота 448
Масса, кг 138

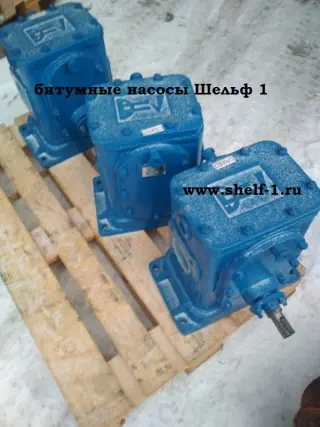

Битумный насос ДС-125 состоит из чугунного корпуса , в
котором имеется рубашка для обогрева. В корпусе расположены шестерни , вал и ось ,
опирающиеся на шарикоподшипники
Рубашка обогрева насоса ДС-134 сверху закрыта крышкой , снизу - основанием
, в которой имеются отверстия для подвода и отвода жидкого или парообразного теплоносителя.
Подшипники смонтированы во вставках , которые закрыты крышками
Смазываются подшипники битумного насоса рабочей жидкостью.
Уплотнение выходного конца ведущего вала 14 осуществляется набив-
кой плетеной 7, марки АП-5 ГОСТ 5152-84.
При вращении шестерен насос дс 158 происходит заполнение перекачиваемой
жидкостью межзубового пространства, перенос жидкости на другую сто-
рону насоса и выдавливание ее в напорную магистраль.
При изменении направления вращения на обратное соответственно
изменяется направление подачи перекачиваемой жидкости.
Производство Битумных установок ДС-125 - фирма Шельф 1
