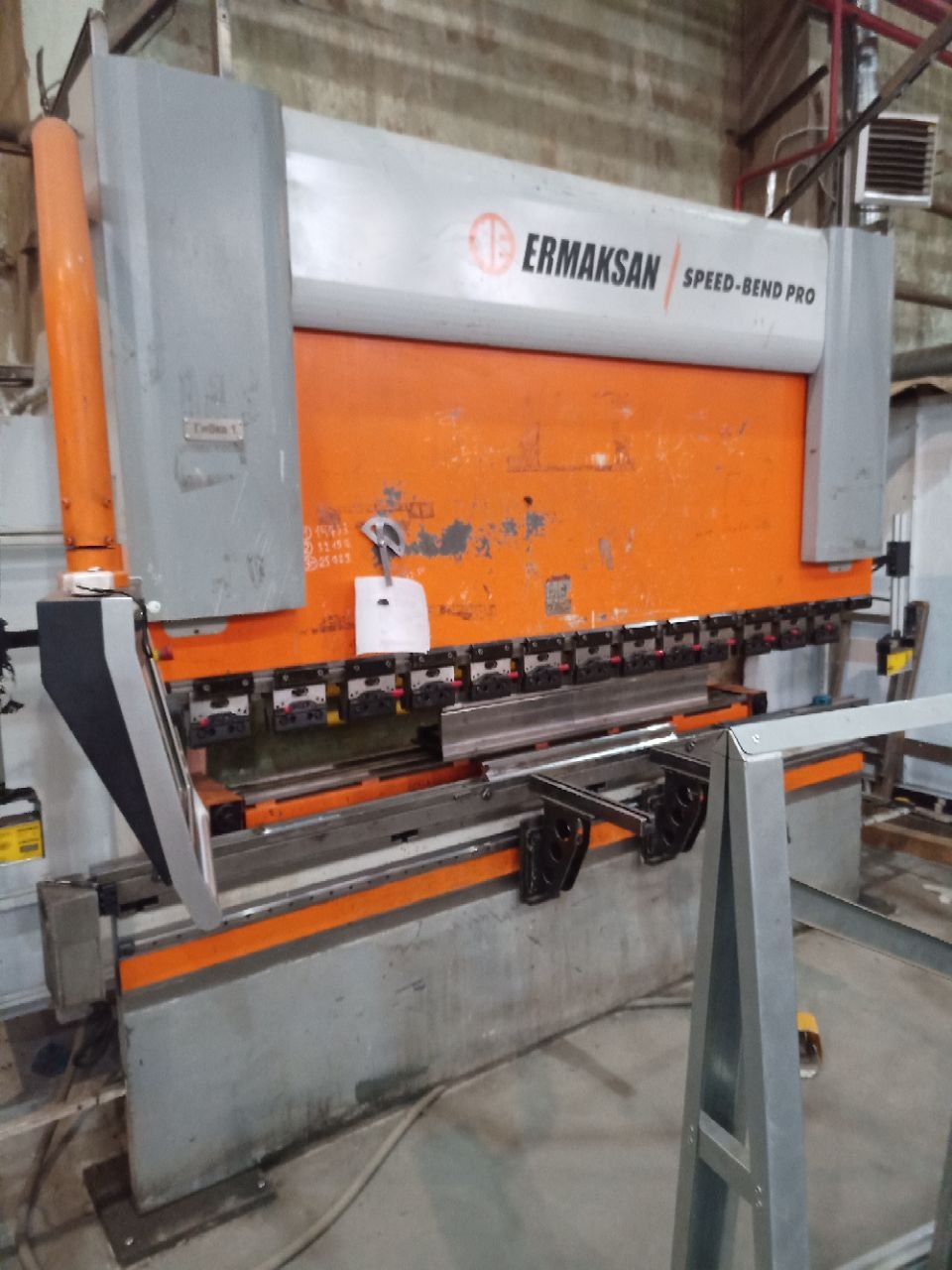

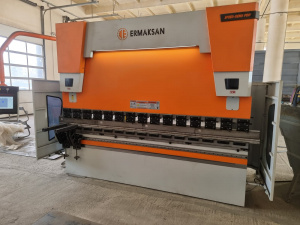

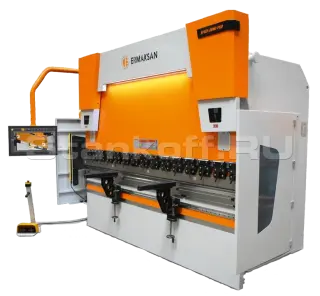

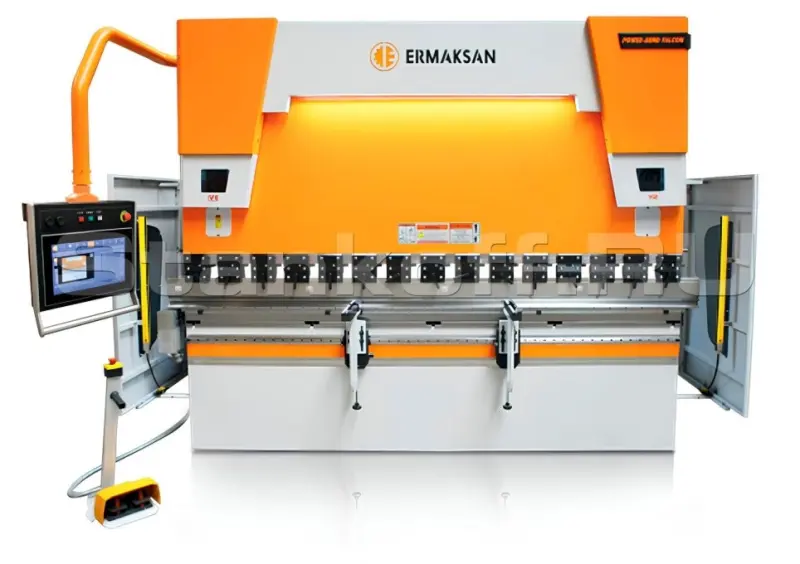

Speed Bend 3100-135 — гидравлический листогибочный пресс производителя Ermaksan (Турция). Предназначен для высокоточной гибки листового металла.
Характеристики
Длина гибки: 3100 мм.
Мощность гибки: 135 тонн.
Расстояние между колоннами: 2600 мм.
Скорость подвода инструмента/скорость обратного хода: 200/190 мм/с.
Рабочая скорость гиба: 12 мм/с.
Перемещение по оси R: 250 мм.
Перемещение по оси X: 800 мм.
Количество передних поддержек листа: 2.
Ёмкость масла: 300 л.
Мощность двигателя: 15 кВт.
Ход: 275 мм.
Величина максимального хода: 550 мм.
Глубина отверстия (зев): 410 мм.
Высота стола: 900 мм.
Длина: 4250 мм.
Ширина: 2050 мм.
Высота: 2800 мм.
Масса: 8800 кг.
Функции
Управление станком с помощью ЧПУ. С помощью ЧПУ контролируются сгибы и столкновения, осуществляется цифровое измерение углов, производится поиск последовательности рабочих процессов в автоматическом режиме. Также возможно дистанционное управление станком.
Передние суппорта поддержки металла, регулируемые по высоте.
Механическая система компенсации прогиба, управляемая ЧПУ.
Сенсорный жидкокристаллический экран позволяет отображать состояние и программировать работу пресса, компенсации прогиба, задних упоров и устройств защиты. Цветовая схема дисплея может настраиваться.
Возможность программирования в системах 2D и 3D.
Универсальный набор инструмента.
Пальцы-упоры задней траверсы, перемещение которых происходит по линейным направляющим по оси X и R с помощью ШВП.
Собственная многофункциональная буквенно-цифровая клавиатура, возможность подключения мыши и клавиатуры.
Защитный световой барьер, расположенный сзади.
Пневматическая система быстрого крепления пуансона (Amada-Promecam).
Отличное качество гибки и точная повторяемость последовательных гибов на прессе достигается за счет электронно-регулируемых гидроклапанов.
Вводя толщину, длину и тип материала обрабатываемого листа в диалоговую программу можно выполнять:
-автоматическую настройку усилия гибки;
-графический раскрой изготовляемой детали;
-автоматический контроль позиций заднего упора согласно программы гибки;
-установку последовательности гибки;
-автоматический расчет рабочего хода в зависимости от заданного угла гибки;
-контроль совместимости пуансона и матрицы с обрабатываемой деталью;
-контроль наличия воозможных столкновений механизмов пресса и обрабатываемого листа; -хранение и вызов программ;
-настройку рабочих скоростей;
-настройку на ручной, полуавтоматический или автоматический режим работы;
-коническую гибку.
Экран с функцией Multi Touch
Привод максимум до 7 осей
16 цифровых, 9 аналоговых выходов и 16 цифровых, 5 аналоговых вводов
3 различных уровня пользователей, возможность добавить и авторизоваться много пользователей
Поддержка до 12 языков
3D симуляция гибки
Счетчики продукта и изгибов
Возможность отдельного создания нижнего и верхнего инструмента, адаптера и держателя
3D отслеживание гибки в реальном времени
Передовое выравнивание углов
3D машинное черчение и моделирование
Графическое поддержкам параметров давления
Библиотека инструмента до 100 позиций
Библиотека материалов до 100 видов
Библиотека продуктов до 100 видов
50 изгибов для каждого продукта
Автоматическое назначение инструмента
Поддержка привода X,R,Z
Считывание штрих кодов
Поддержка динамической компенсации прогиба
Оффлайновое ПО
3D с программным обеспечением офлайн
Операционная система на базе 2D DOS
Клавиатура с широкими кнопками (механически движущийся) и встроенный Track Sensor. 6 термочувствительных функциональных кнопок.
Экран 10” TFT цветной, с высокой разрешимостью
Рабочая память Flash 32 Мб
Встроенный флоппи дисковод 3,5” (дополнительно: CD-ROM, LS120 и др.)
Вывод для принтера и 2 штуки RS 232 port.
Ethernet RJ45 и 2 штуки USB port.
Вывод для экрана VGA
Переключение дюйм/мм, TON/TONS и др.
Измерение скорости, продолжительности останова и коррекция позиции траверсы. Наличие режима управления, обеспечивающего нормы безопасности СЕ.
Интерактивное оповещение предупредительных и чрезвычайных сообщений Возможность управления 16-ю осями.

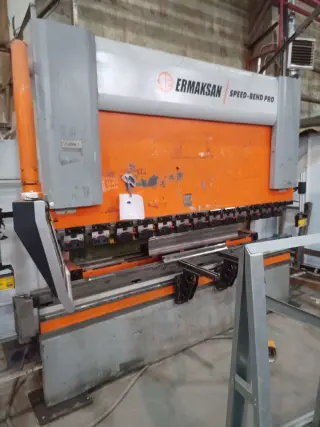

Оборудование находится по адресу: Ленинградская обл., Гатчинский муниципальный округ, пос. Войсковицы, квартал Промзона № 1
