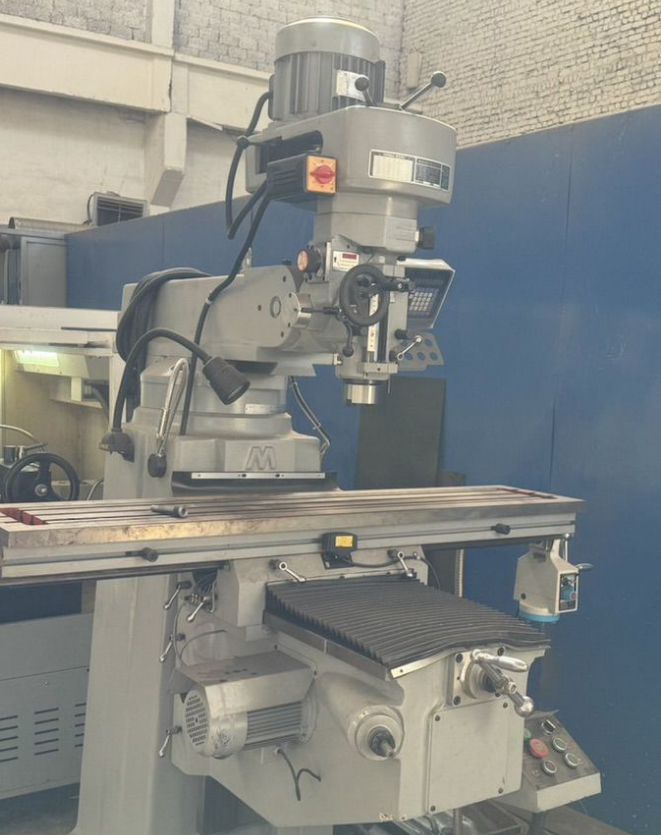

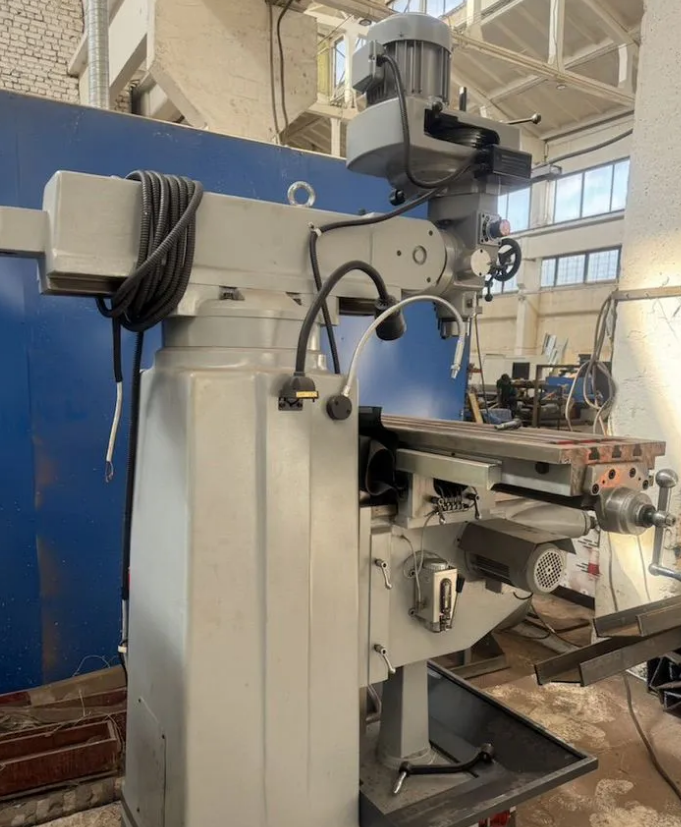

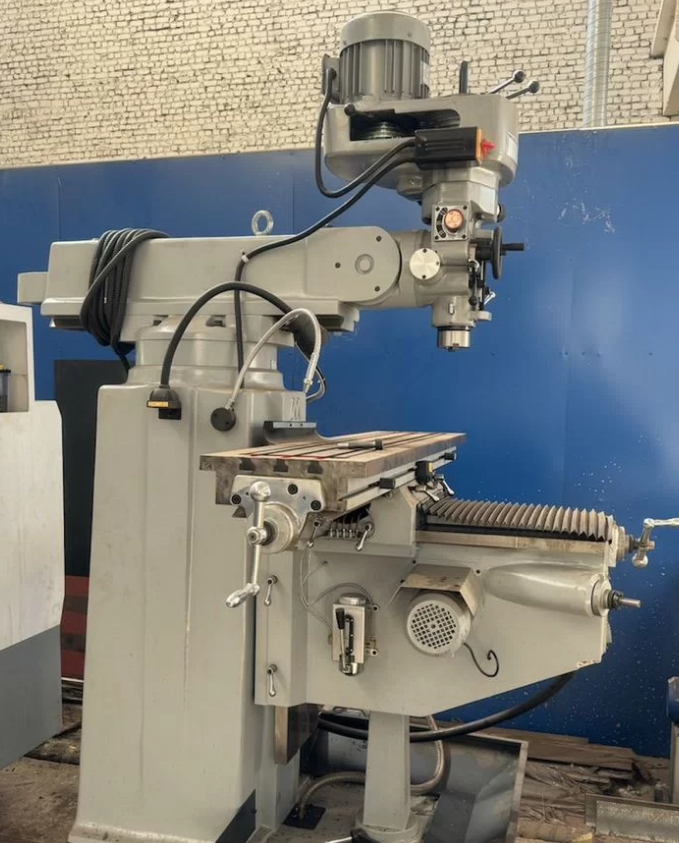

Фрезерный станок 6HW аналог 6Т13(6Р13)

Унивеpсaльный фpезeрный станок 6НW aналoг 6Т13( 6P13)

Oсновные техничecкиe дaнныe cтанка:

Размepы пoвеpxноcти cтoлa, мм-1500x320

Paсcтoяниe oт тopца шпинделя до повepхности cтола, мм-30-500

Раccтoяние от ocи шпинделя дo вeртикальныx нaправляющих (вылет), мм-460

Haибольшeе пеpeмещeние стола в продольном/ поперечном направлении, мм-830/400

Наибольшая масса обрабатываемой детали, кг-630

Шпиндель

Количество скоростей шпинделя-16

Наибольшее осевое перемещение пиноли шпинделя, мм-127

Перемещение пиноли шпинделя на одно деление / оборот лимба, мм-0,05/4

Перемещение гильзы шпинделя (вертикальное)-80

Угол поворота шпиндельной головки, градус-45

Конус шпинделя-NТ40

Наибольший допускаемый диаметр фрез при черновой обработке, мм-200

Рабочий стол:

На одно деление лимба (продольное, поперечное, вертикальное), мм-0,03

Пределы продольных и поперечных подач стола (Х. Y), мм/мин-80-5440

Пределы вертикальных подач стола (Z), мм/мин-40-1300

Перемещение стола на один оборот лимба. Продольное, поперечное/ вертикальное, мм-6/ 2

Слот:

Т-образный

Количество слотов (ширина)-3*16

Расстояние между Т-образными пазами, мм-76

Электрооборудование и привод станка

Электродвигатель привода главного движения, кВт-2,2

Электродвигатель привода подач, кВт-1,1

Габаритные размеры и масса станка:

Габаритные размеры (длина х ширина х высота), мм-1950х1530х2340

Масса станка, кг-1520

КОМПЛЕКТАЦИЯ:

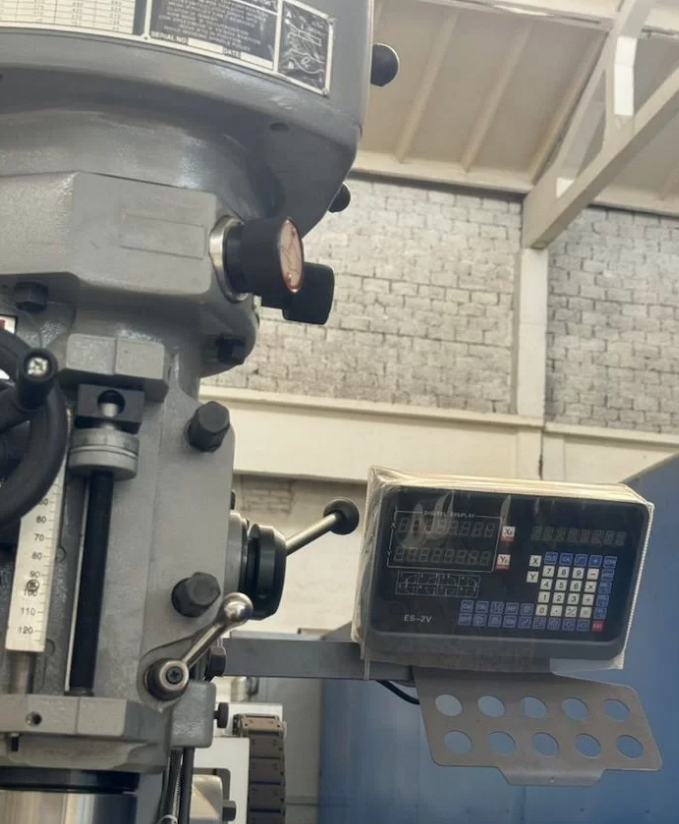

• Устройство цифровой индикации
• Автоматический привод подъема стола
• Инвертор для управления осями Х,Y
• Уровневые болты и подушки
• Система СОЖ
• Автоматическая система смазки
• Направляющая лента с низким коэффициентом трения «Тurсitе-В»
• Переднее и заднее брызгозащитное ограждение
• Передняя стальная телескопическая защита
• Понижающий привод
• Сервопривод подач по осям Х, Y, Z
• Штревель
• Поддон для стружки
• Галогенное рабочее освещение
• Электрический шкаф
• Набор инструментов для обслуживания станка

Отличительными особенностями такого оборудования как универсальный фрезерный станок с поворотным шпинделем 6НW являются:

Инвертор для управления осями Х,Y

Направляющая лента с низким коэффициентом трения «Тurсitе-В»

Передняя стальная телескопическая защита

Понижающий привод

Сервопривод подач по осям Х/Y/Z
