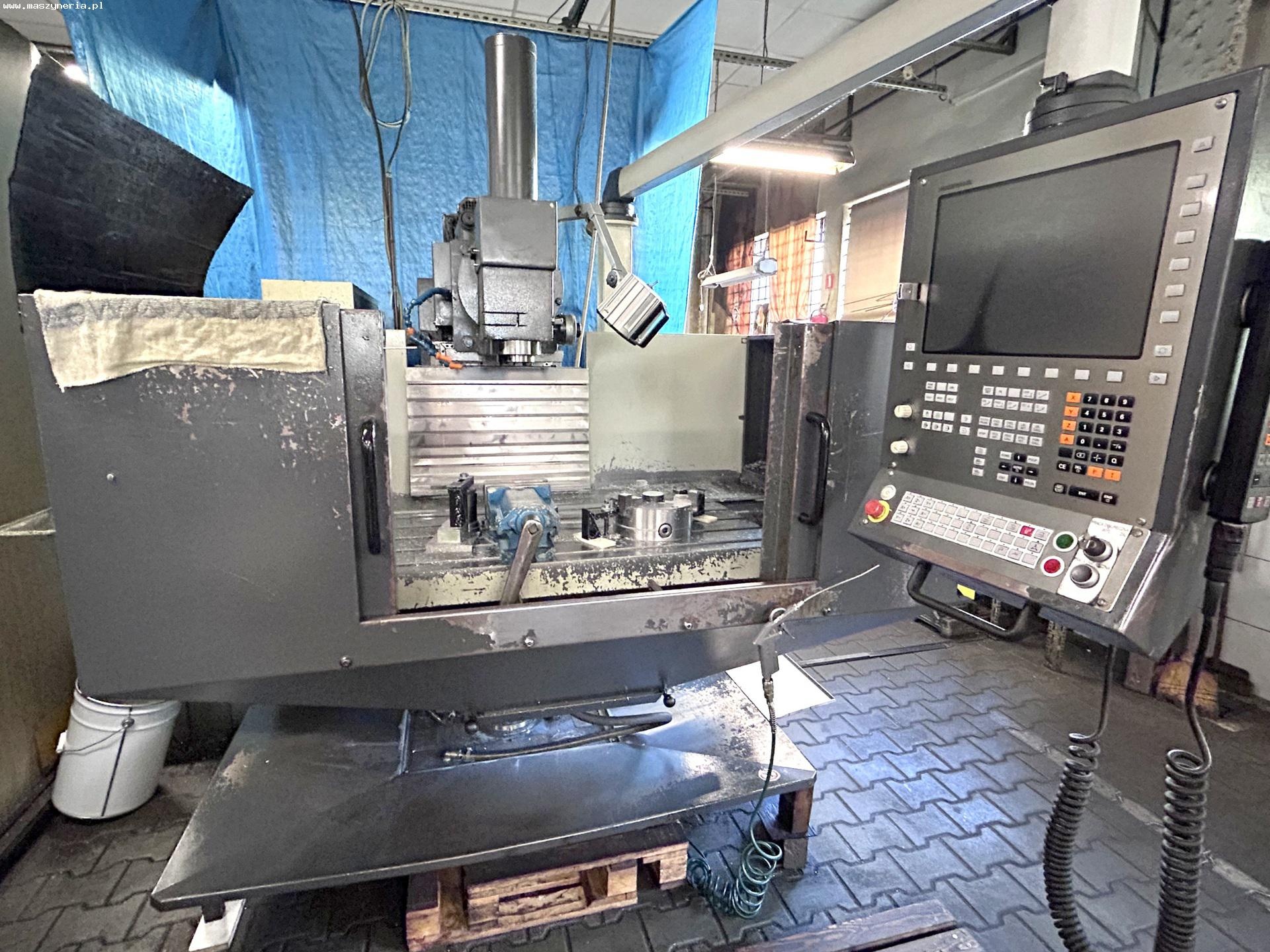

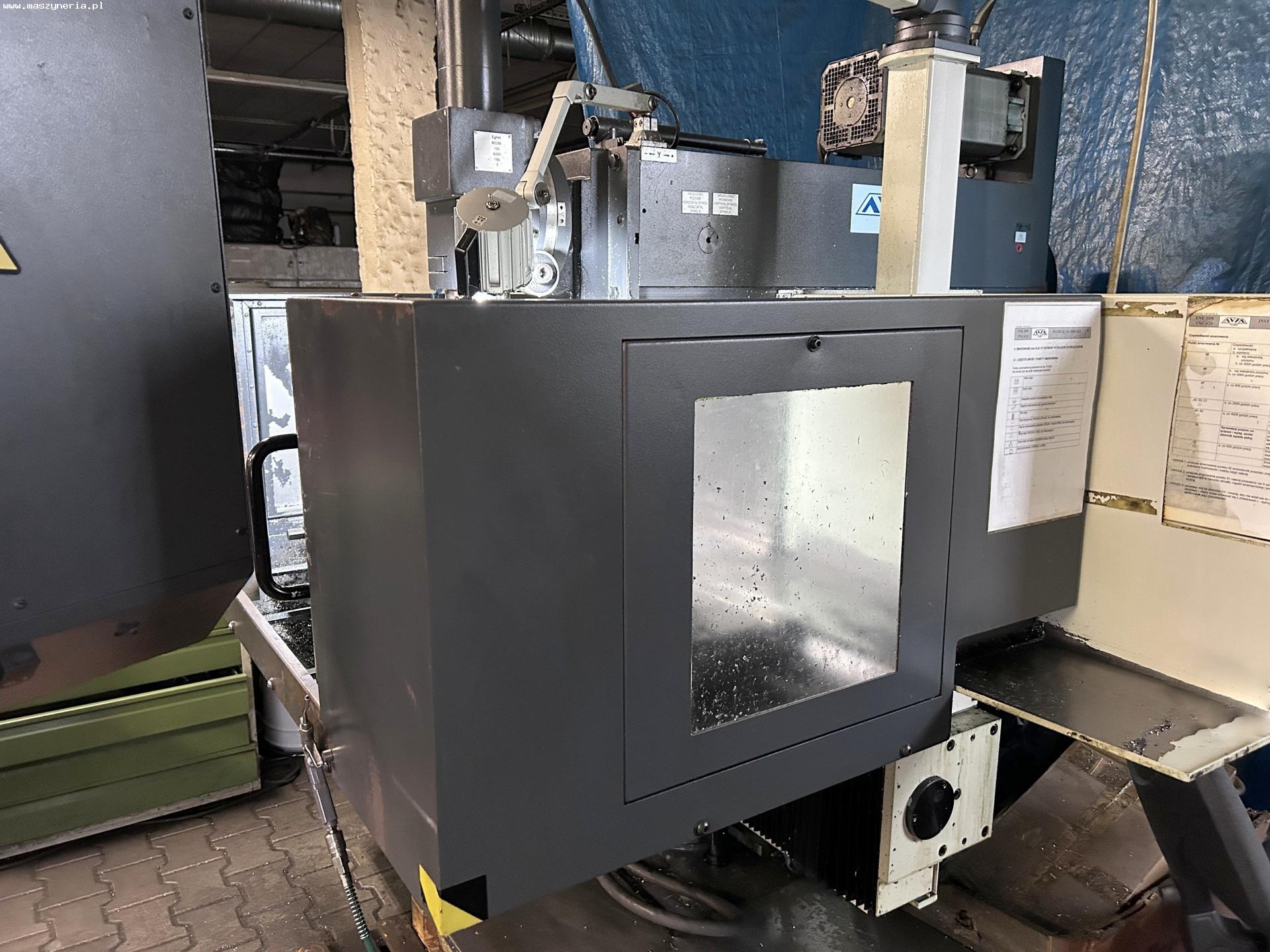

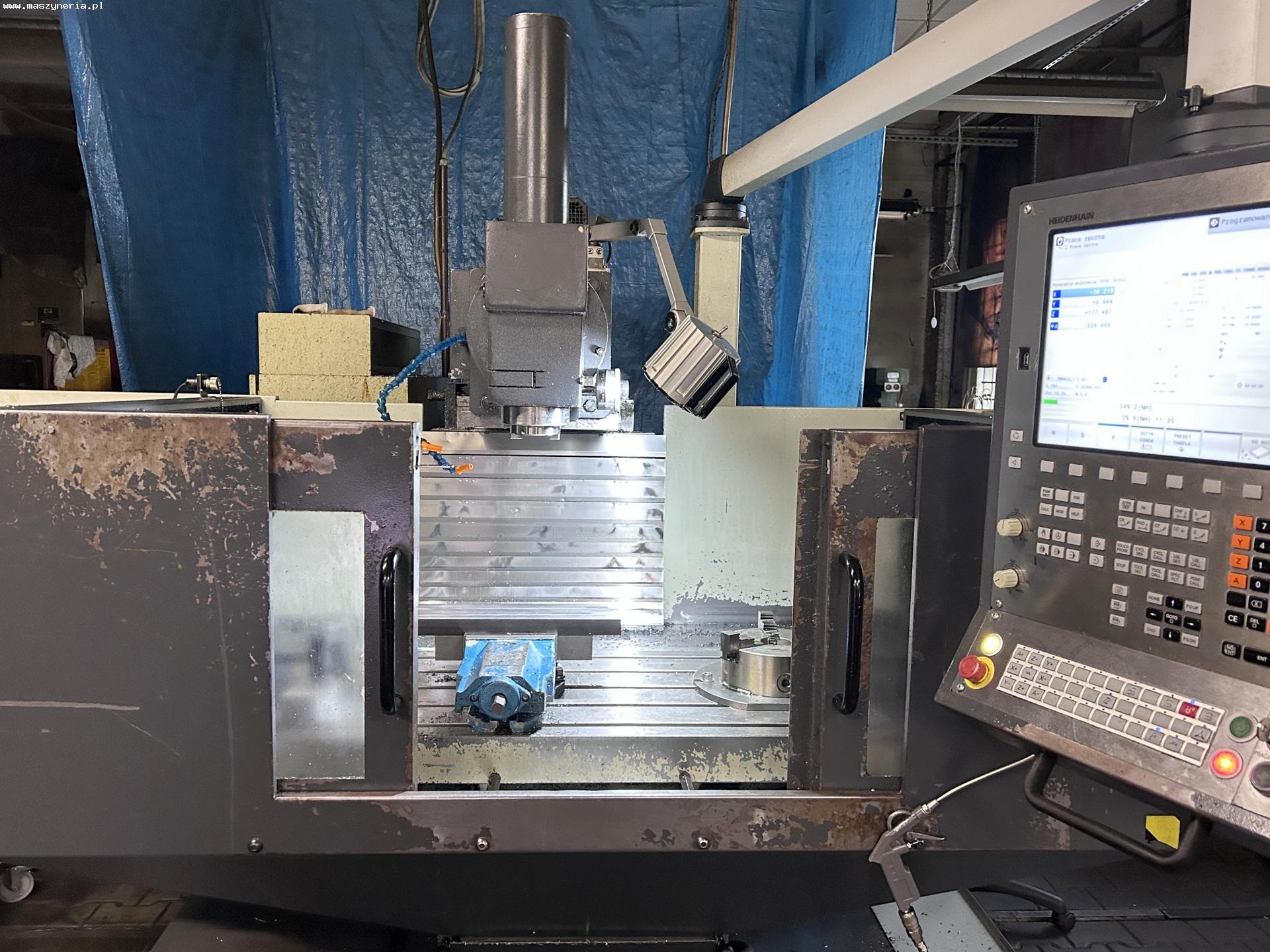

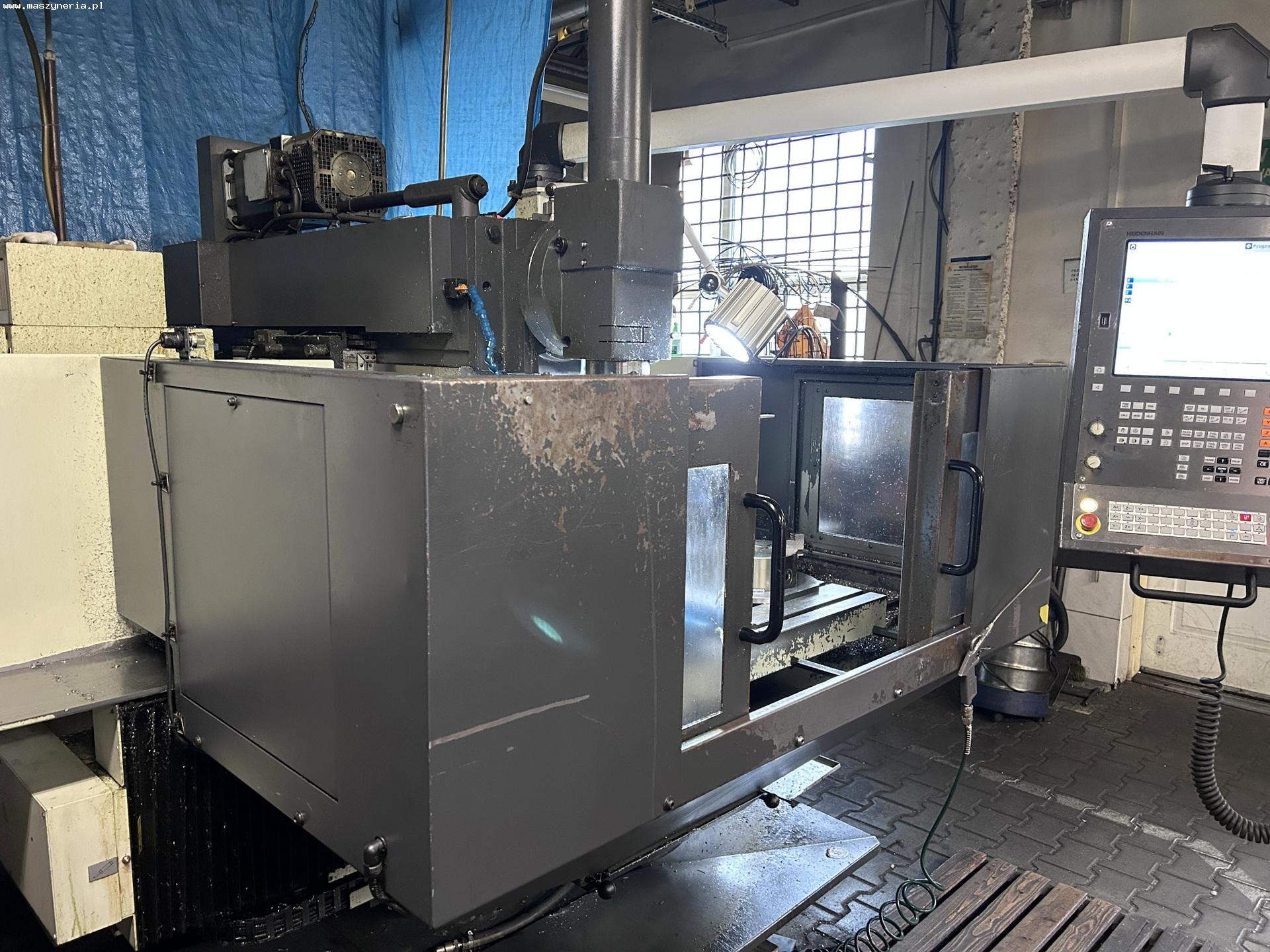

Фрезерный станок с ЧПУ AVIA FNE 50N

Фрезерный станок с ЧПУ AVIA FNE 50N был построен в 2016 году в Польше компанией Fabryka Obrabiarek Precyzyjnych AVIA S.A.

Технические характеристики фрезерного станка с ЧПУ AVIA FNE 50N

Общие данные

• подача по оси X/Y/Z: 800/500/420 мм
• подача по оси X,Y,Z: 5-2000 мм/мин
• быстрое перемещение по оси X/Y/Z: 10/10/7 м/мин
• максимальный вес заготовки: 500 кг
• скорость вращения шпинделя: 50-4000 об/мин
• регулировка скорости вращения шпинделя: бесступенчатая
• мощность привода шпинделя (100%/40%): 7,5/11 кВт
• конусность шпинделя: ISO 40
• угол скручивания вертикальной рабочей головки: ± 45°
• удлинение пиноли вертикальной рабочей головки (вручную): 100 мм
• вес вертикальной рабочей головки: 150 кг
• максимальный диаметр инструмента: 160 мм
• максимальный вес инструмента: 7 кг
• сила зажима инструмента: 10000 Н
• мощность двигателя гидравлического насоса: 0,55 кВт
• мощность двигателя насоса охлаждающей жидкости: 0,2 кВт
• электропитание: 3x 400 В переменного тока; 50 Гц
• габариты (Д х Ш х В): 3270 х 4000 х 2100 мм
• вес машины AVIA FNE 50N: 3000 кг

Горизонтальный рабочий стол

• размеры (Д х Ш): 1000 x 500 мм
• количество Т-образных пазов: 5
• ширина Т-образных пазов: 18 мм
• расстояние между Т-образными пазами: 100 мм
• вес: 250 кг

Вертикальный рабочий стол

• размеры (Д х Ш): 500 x 400 мм
• количество Т-образных пазов: 5
• ширина Т-образных пазов: 18 мм
• расстояние между Т-образными пазами: 63 мм

Люнет неподвижный для длинных оправок

• диаметр втулки опорного подшипника: 56H7 мм
• максимально допустимый диаметр фрезы: 200 мм
• максимальное расстояние от торца шпинделя до опоры: 280 мм

Оснащение фрезерного станка AVIA FNE

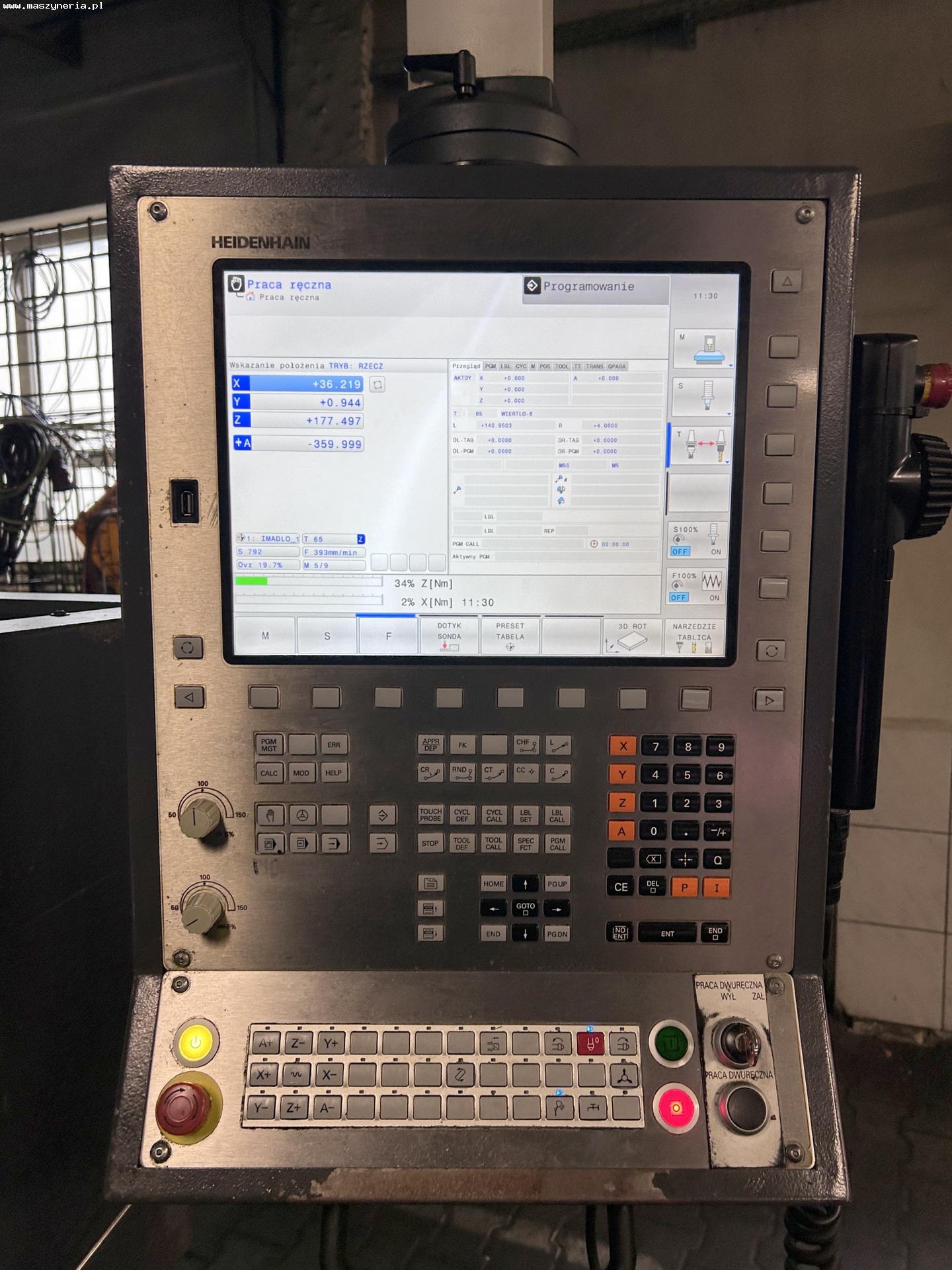

• управление ЧПУ: HEIDENHAIN TNC 620
• возможность горизонтальной работы на главном шпинделе
• торсионная рабочая головка
• люнет неподвижный для длинных оправок
• привод по всем осям: HEIDENHAIN
• освещение рабочего пространства
