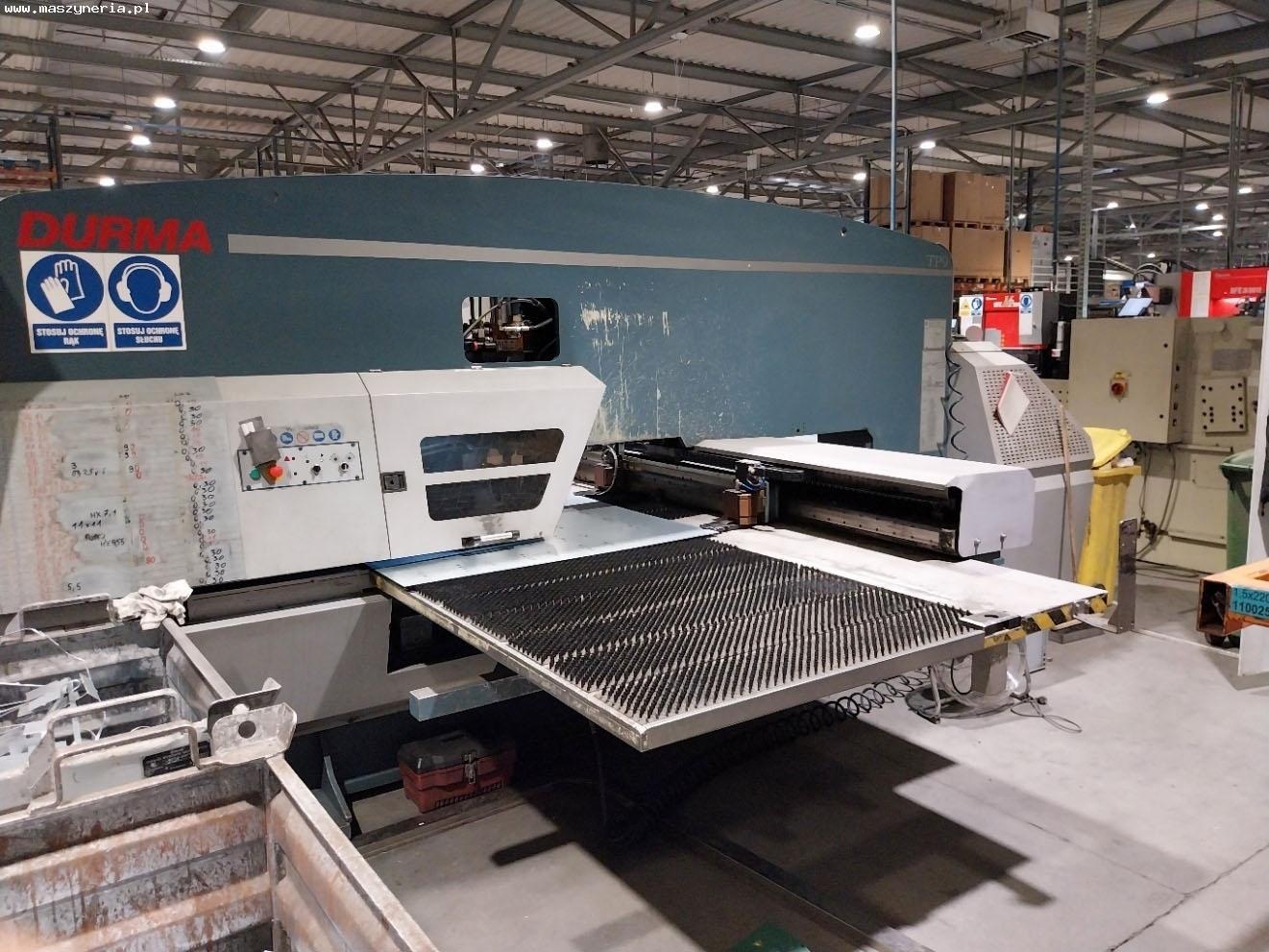

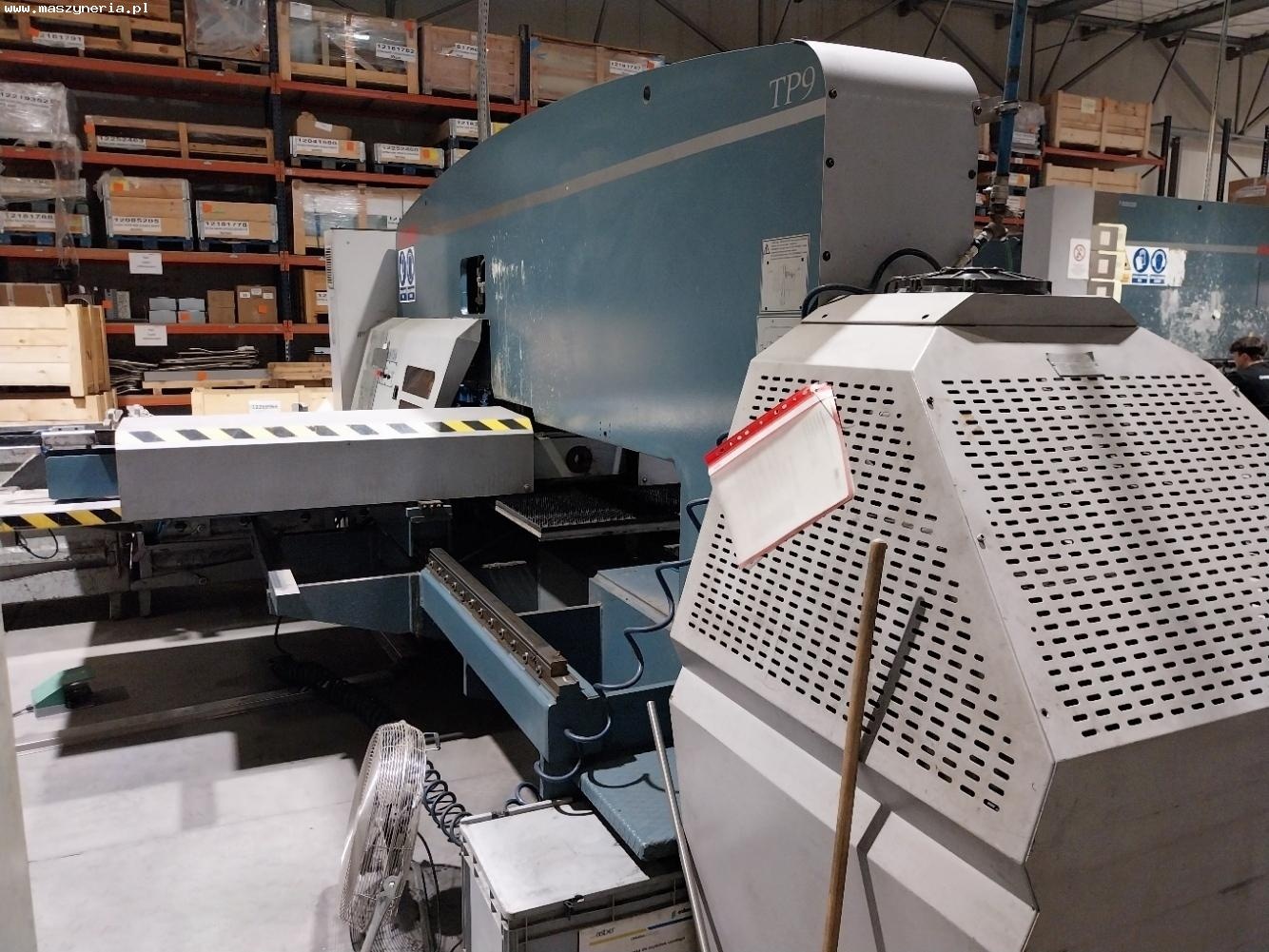

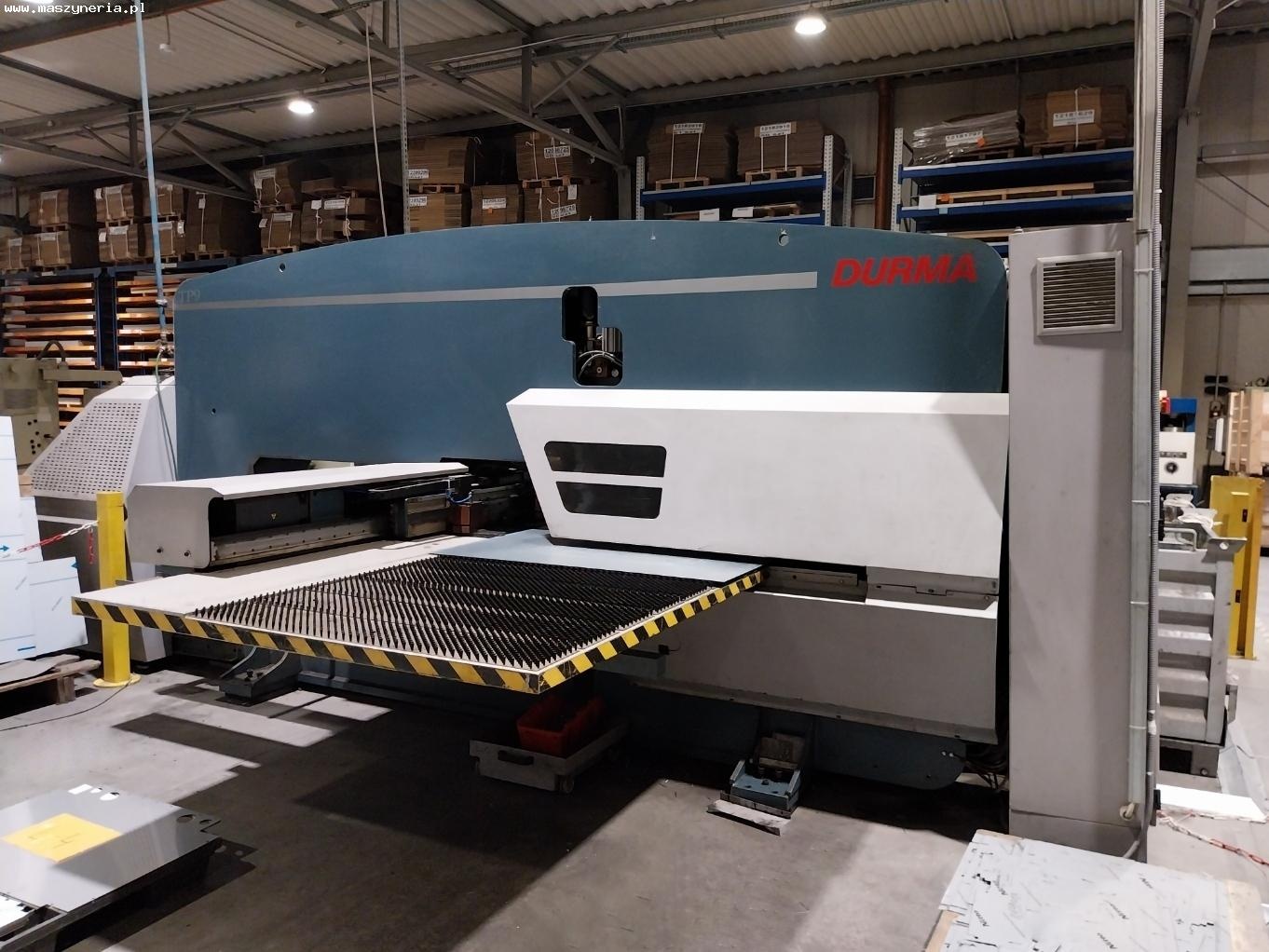

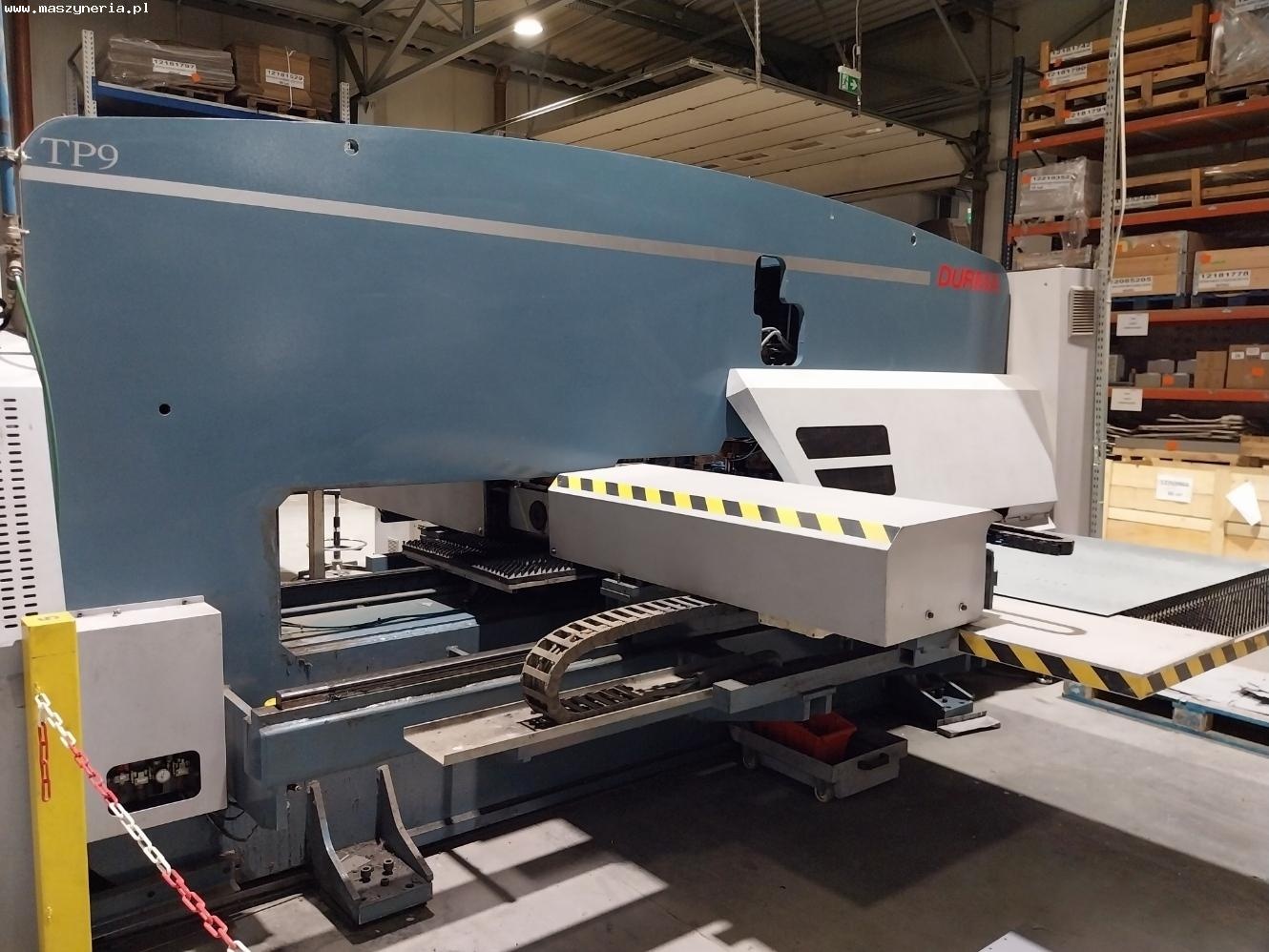

Револьверный координатно-пробивной пресс DURMA TP9

Револьверный координатно-пробивной пресс DURMA TP9 был построен в 2007 году в Турции компанией DURMAZLAR MAKİNA SANAYİ ve TİCARET A.Ş.

Технические характеристики пробивного пресса DURMA TP9

1. максимальное усилие пробивки: 20 т
2. подача по оси X: 2000 мм + перестановка
3. подача по оси Y: 1250 мм
4. скорость подачи по оси X/Y: 75/60 м/мин
5. скорость подачи по осям X и Y (одновременно): 90 м/мин
6. максимальная толщина заготовки (низкоуглеродистая сталь, фиксированная станция): 6 мм
7. максимальная толщина заготовки (нержавеющая сталь, фиксированная станция): 3 мм
8. максимальная толщина заготовки (низкоуглеродистая сталь, станция index): 3 мм
9. максимальная толщина заготовки (нержавеющая сталь, станция index): 1,5 мм
10. максимальный вес заготовки (при максимальной скорости перфорации): 100 кг
11. количество инструментальных станций: 27 — из них:

— станция A (0,8-12,7 мм): 11

— станция B (12,8-31,7 мм): 10

— станция B index (12,8-31,7 мм): 2

— станция C (31,8-50,8 мм): 1

— станция C index (31,8-50,8 мм): 1

— станция D (50,9-88,9 мм): 2

1. максимальный диаметр инструмента: 88,9 мм
2. длина хода инструмента: 40 мм
3. количество ходов инструмента (ход 1 мм, толщина заготовки 1 мм): 900/мин
4. количество ходов инструмента (ход 25 мм, толщина заготовки 1 мм): 300/мин
5. скорость вращения револьверной головки: 22 об/мин
6. скорость вращения индексной станции: 75 об/мин
7. высота рабочего стола: 940 мм
8. точность позиционирования: ± 0,1 мм
9. повторяемость: ± 0,05 мм
10. усилие зажима материала: 1000 кг
11. емкость масляного бака: 225 л
12. мощность двигателя: 7,5 кВт
13. электропитание: 3x 400 В; 50 Гц
14. габариты (Д х Ш х В): 6100 х 4200 х 2500 мм
15. вес машины DURMA TP9: 12500 кг

Оснащение револьверного координатно-пробивной пресс DURMA

1. управление ЧПУ: SIEMENS SINUMERIK
2. программное обеспечение CAD/CAM: METALIX
3. щеточный рабочий стол
4. оптические барьеры безопасности
5. шкаф для инструментов с новыми и слегка подержанными инструментами
6. охлаждающее устройство
7. зажимы для материалов (2 шт.)
8. ножной переключатель управления
9. контейнер для отходов
