Упаковочная линия УМ-1 «Макси» предназначена для упаковки различных видов изделий в полиэтиленовую термоусадочную плёнку.
Тип и характеристики упаковочного материала подбираются в каждом конкретном случае с учетом назначения упаковки, вида, размеров и количества продукции.
Для нормальной работы линии рекомендуется использовать пленку ПВД, толщиной 20-100 мкм.

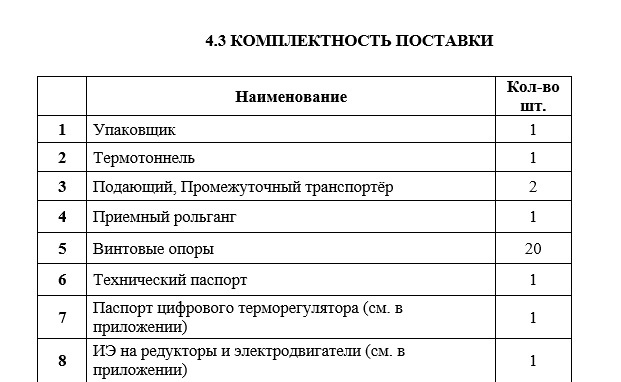

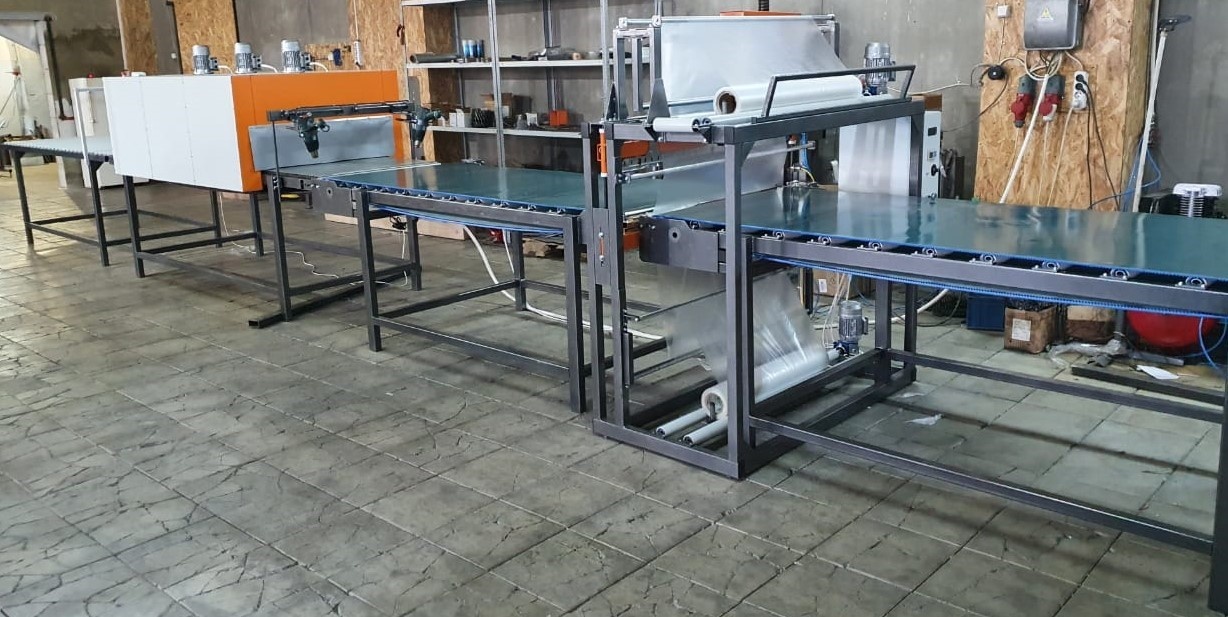

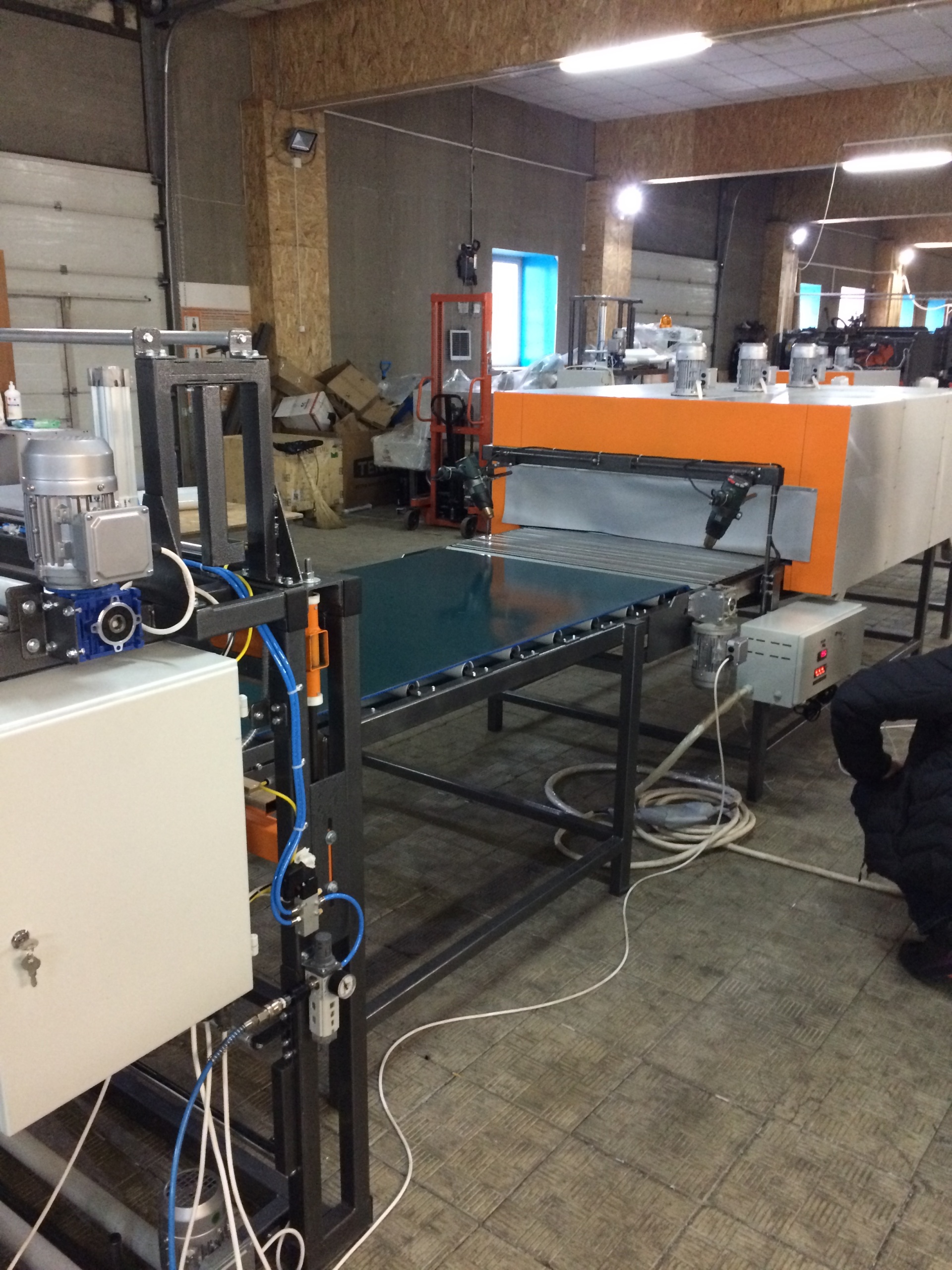

Автоматическая упаковочная линия УМ-1 «Макси» – сложная составная металлическая конструкция, состоящая из модулей Упаковщик, Подающий и Промежуточный транспортёры, Термотоннель и Приемный рольганг.

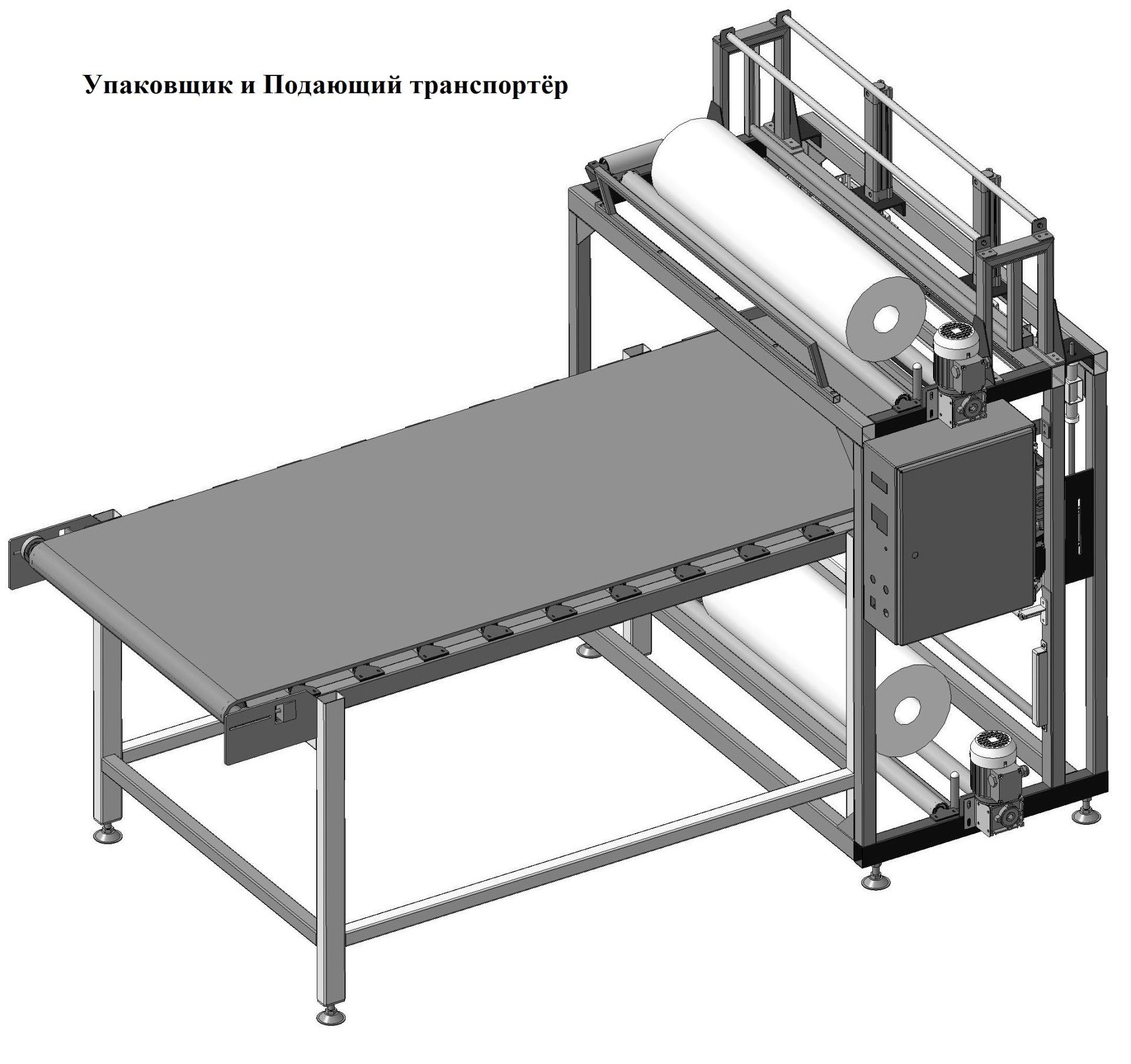

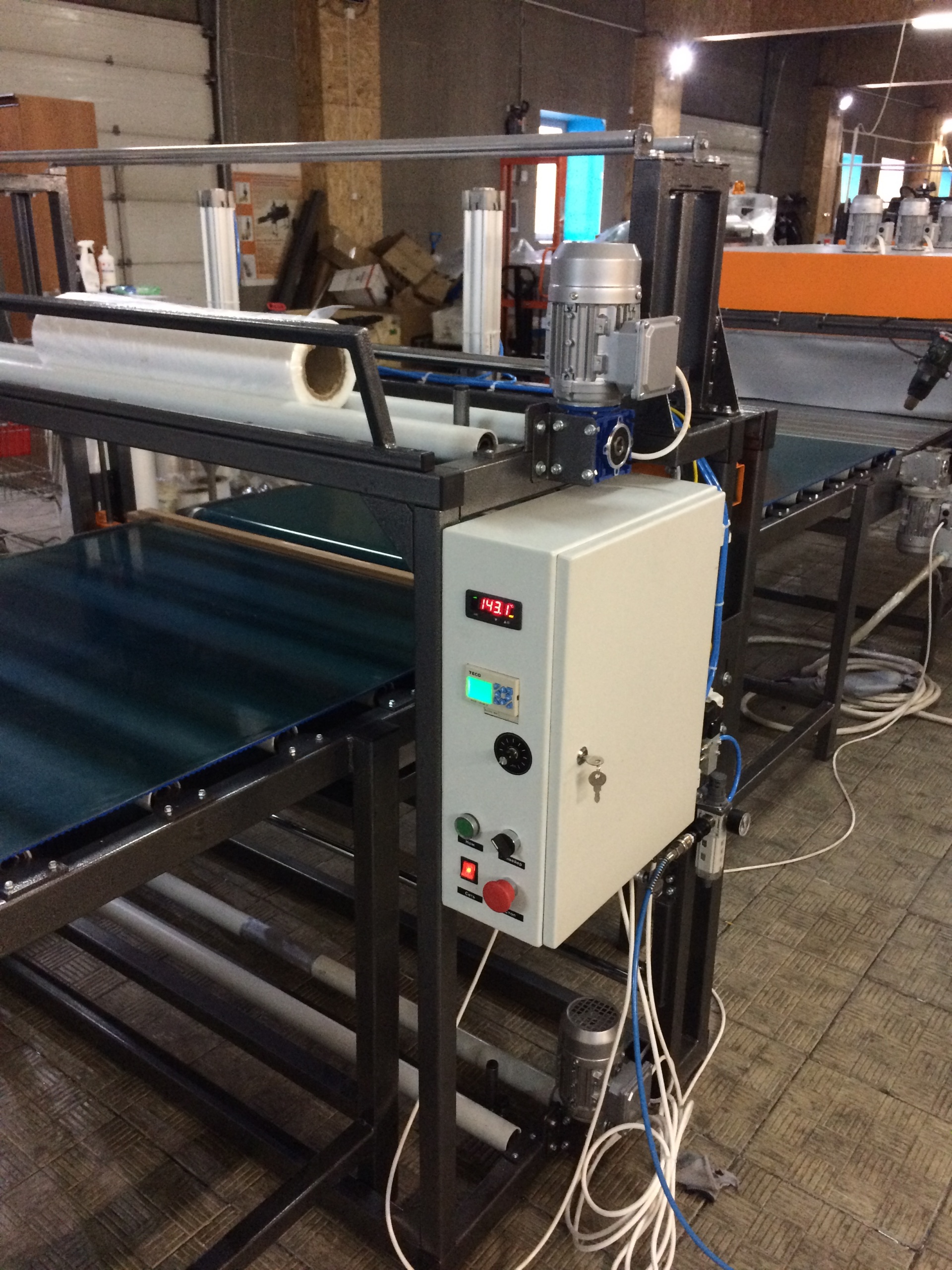

Модуль Упаковщик предназначен для одновременной сварки и обрезки полотна термоусадочной пленки в процессе предварительной упаковки продукции и перемещения упаковки на промежуточный транспортёр для отправки ее в рабочую камеру и представляет собой сборную металлическую конструкцию, включающую следующие элементы:
- Несущая рама;
- Верхний узел автоматической подмотки пленки с приводом от мотор-редуктора;
- Нижний узел автоматической подмотки пленки с приводом от мотор-редуктора;
- Подвижная рама термоножа с приводом от пневмоцилиндров;
- Упор термоножа;
- Система распределения воздуха;
- Блок управления.

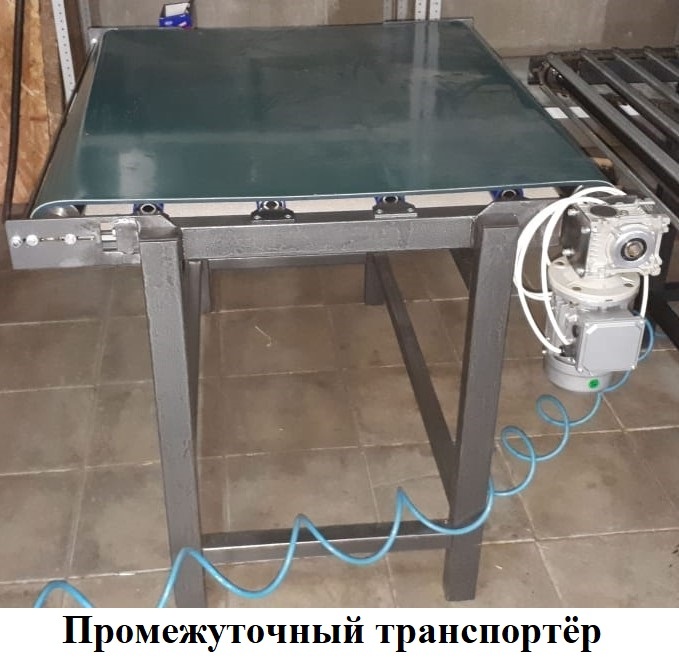

Модули Подающий транспортер и Промежуточный транспортёр представляют собой сборную металлическую конструкцию, включающую следующие элементы:
- Несущая рама;
- Приводной вал;
- Натяжной вал;
- Мотор-редуктор;
- Лента транспортёрная.

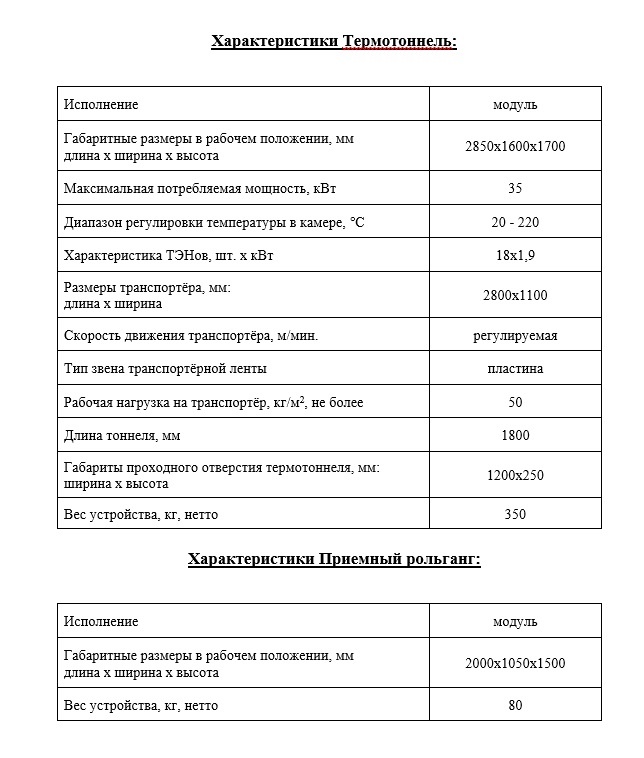

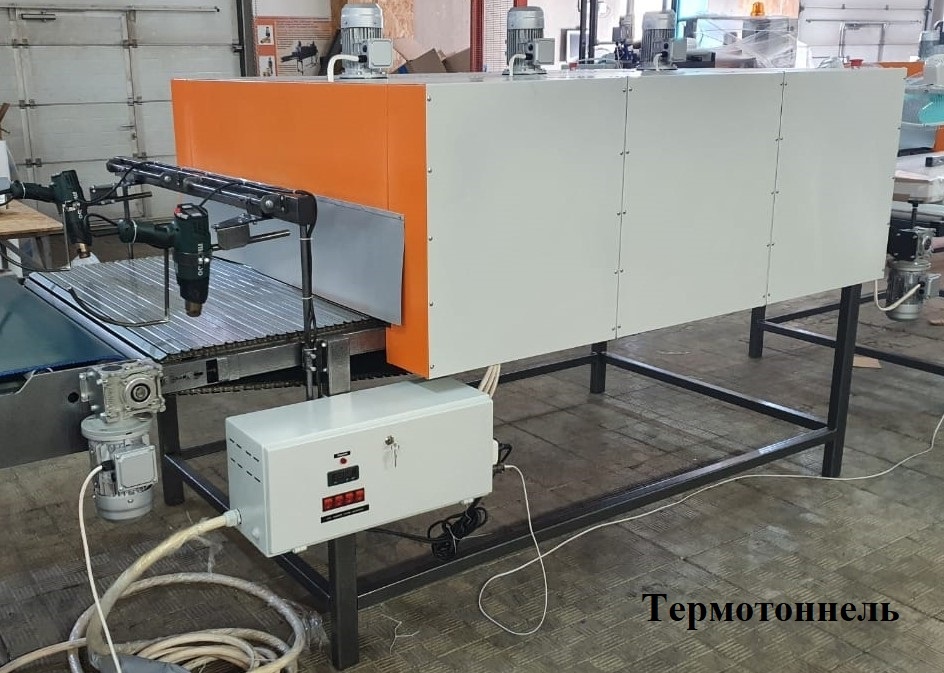

Модуль Термотоннель представляет собой сборную металлическую конструкцию, включающую следующие элементы:
- Несущая рама;
- Термотоннель;
- Электродвигатели вентиляторов обдува термотоннеля;
- Транспортёр;
- Привод транспортёра от мотор-редуктора;
- Блок горизонтальной феновой запайки;
- Прикаточные ролики;
- Блок управления.
Под защитным кожухом термотоннеля расположены нагревательные элементы (ТЭНы), обеспечивающие нагрев рабочего пространства термотоннеля до температуры усадки упаковочного материала.
Транспортёр предназначен для перемещения продукции в термотоннель и вывода из него готовой упаковки. Транспортёр представляет собой набор металлических пластин, закрепленных на цепи. Натяжение транспортёрной ленты осуществляется с помощью узлов натяжения.
Регулировка скорости движения транспортёра термотоннеля осуществляется с помощью частотного преобразователя.

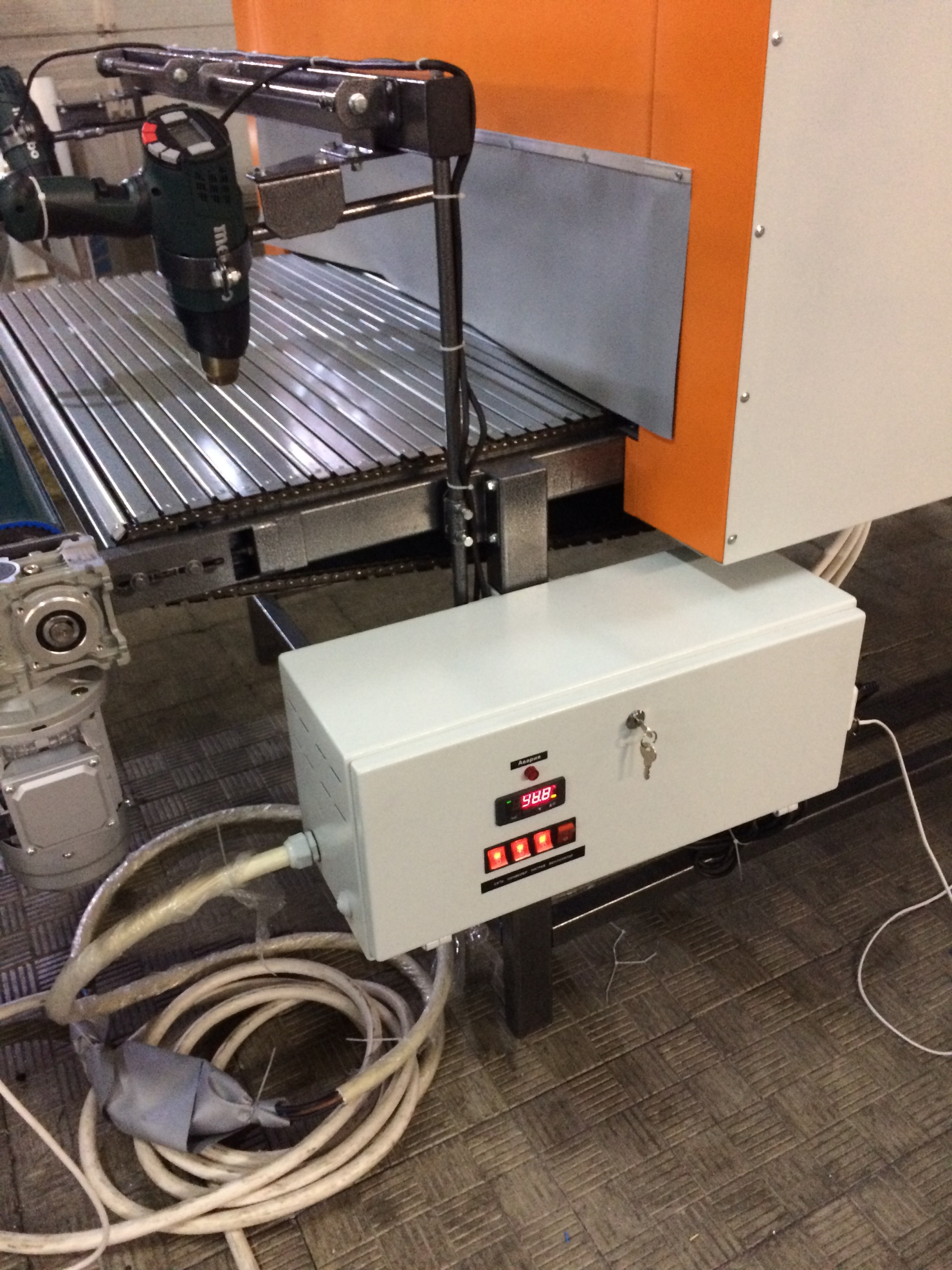

Блок горизонтальной феновой запайки предназначен для формирования продольных швов предварительной упаковки.

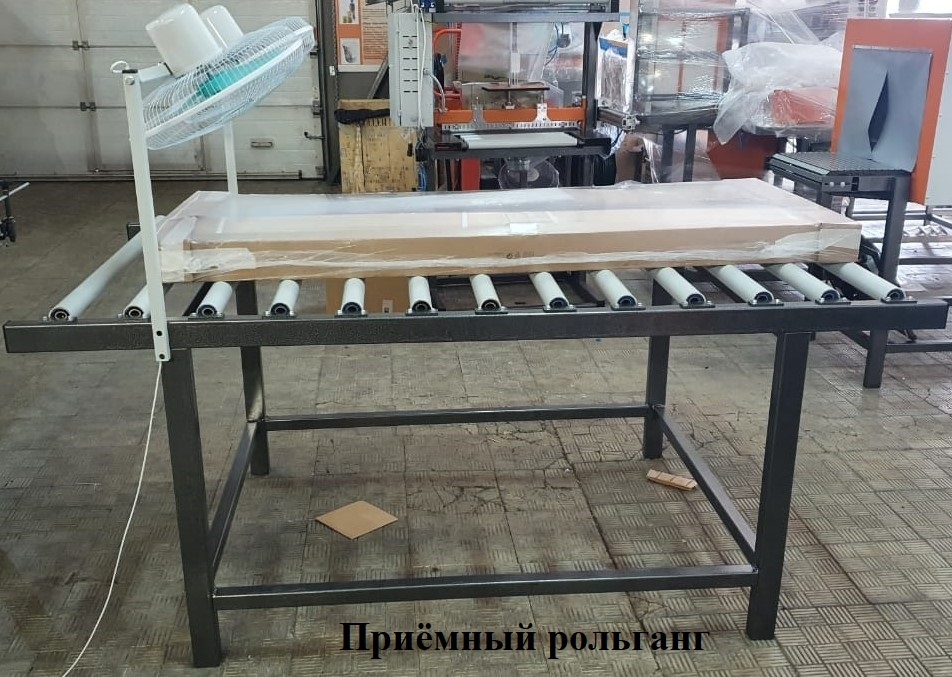

Модуль Приемный рольганг представляет собой сборную металлическую конструкцию, состоящую из несущей рамы, роликов и вентиляторов охлаждения продукции. Рольганг предназначен для накопления и охлаждения готовой продукции.
Отправлю видео по запросу.
Самовывоз СПб, Новосельковская, 38
