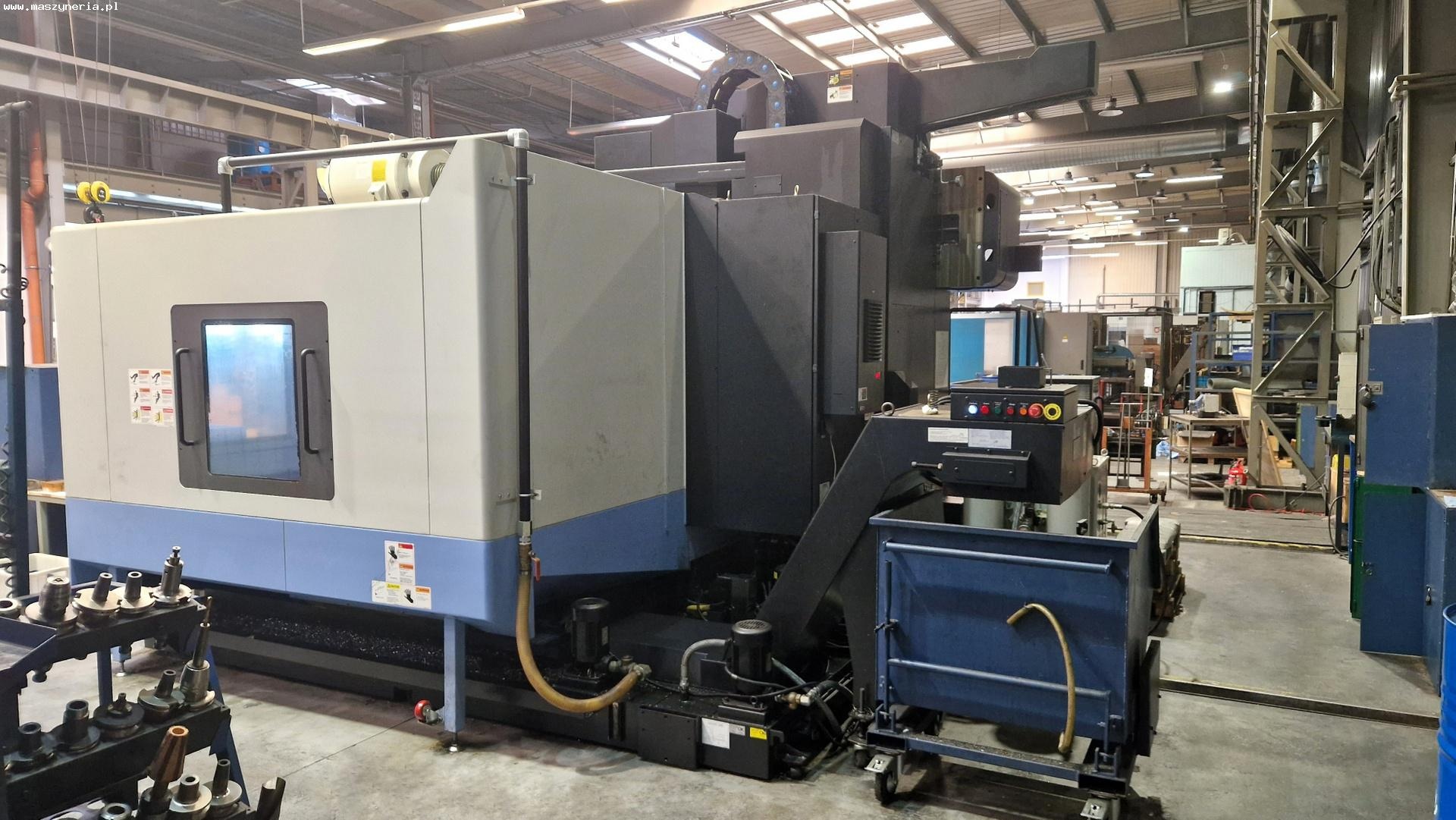

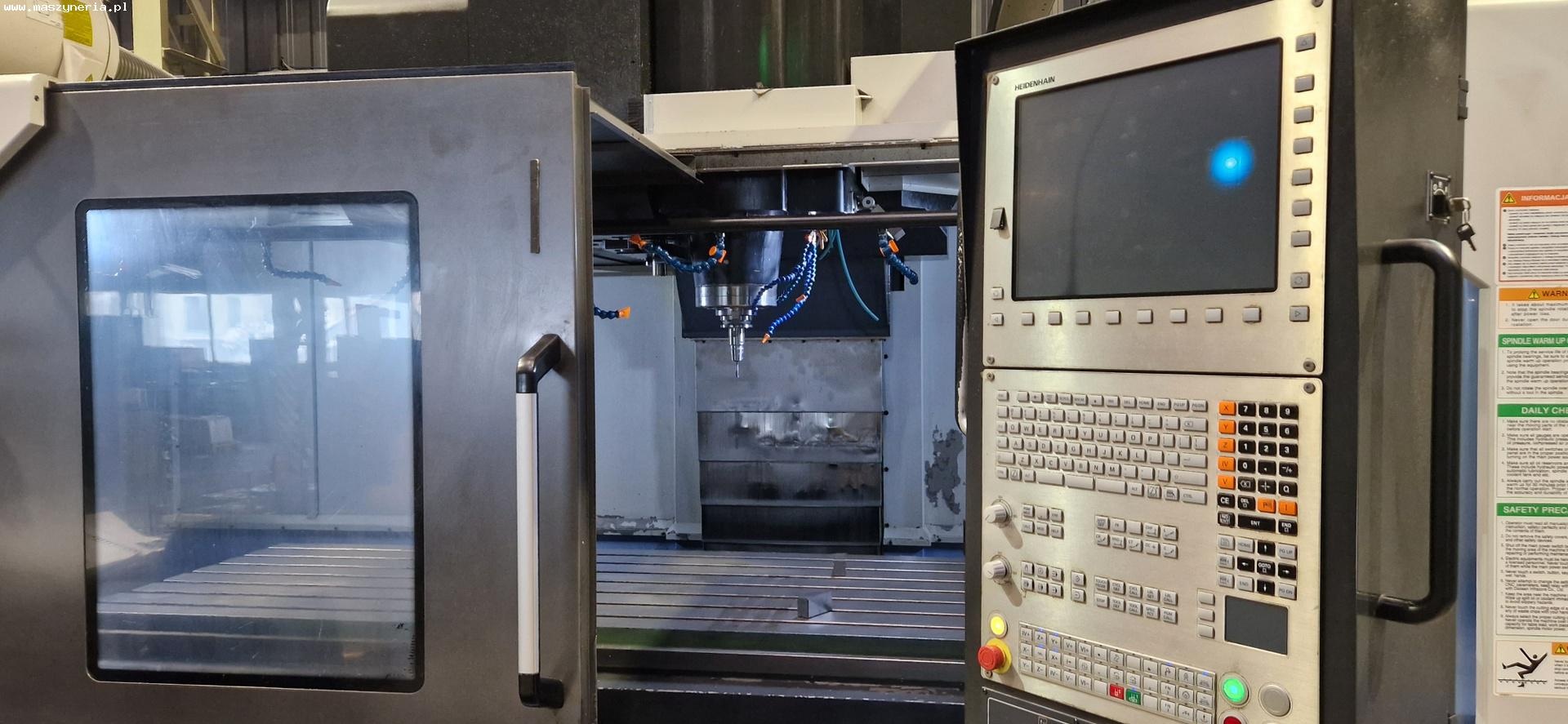

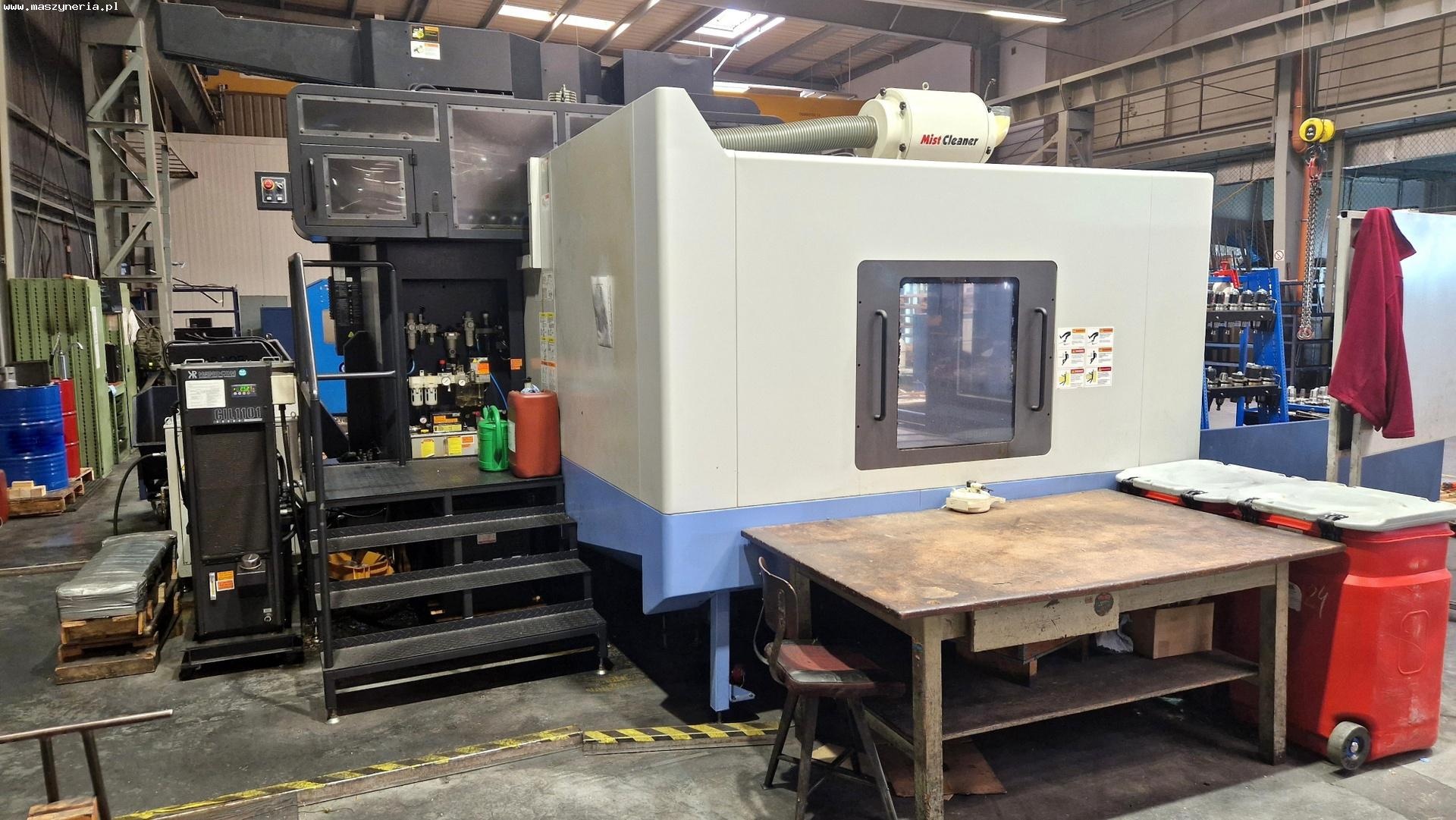

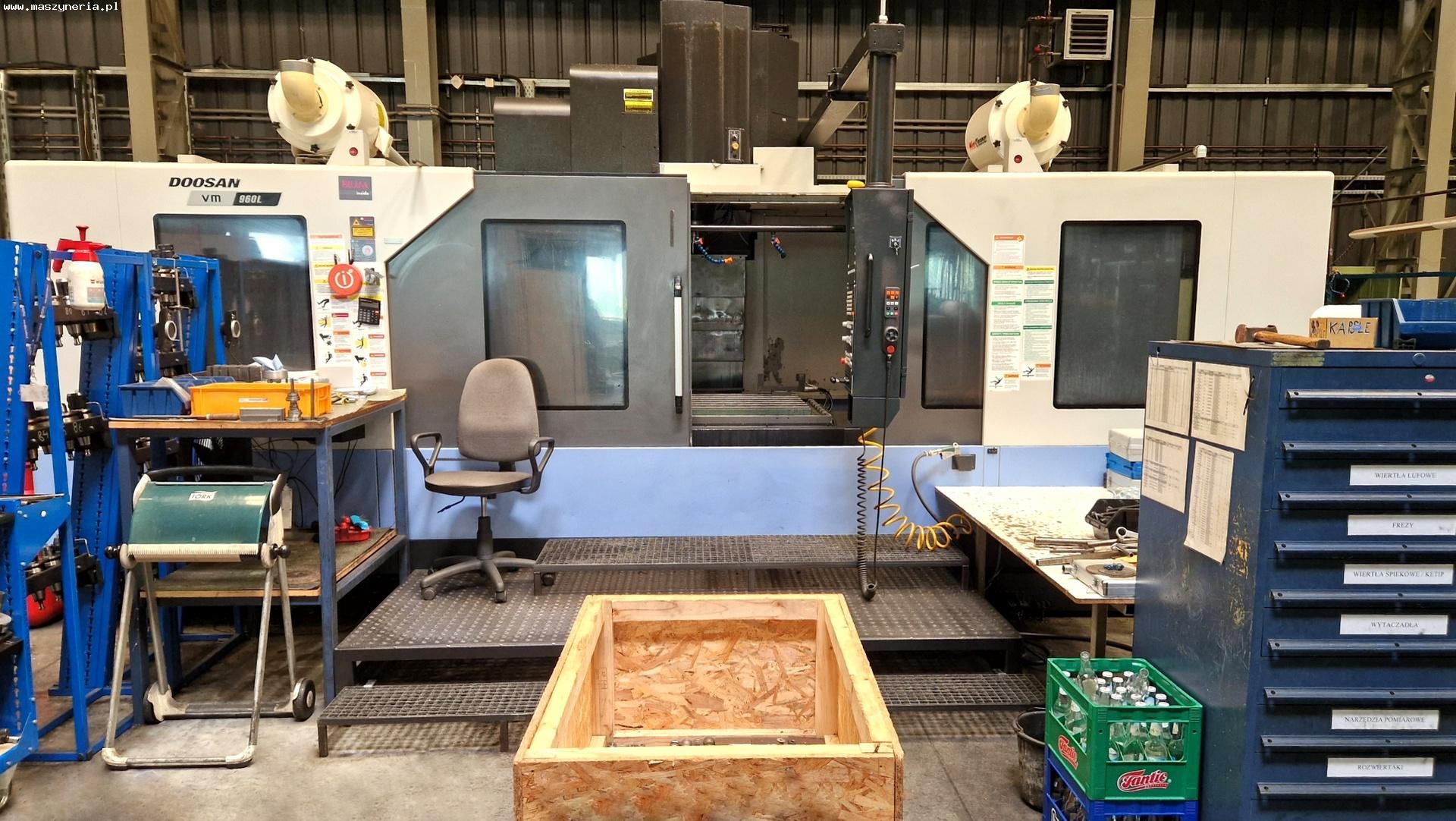

Обрабатывающий центр с ЧПУ DOOSAN VM 960L был построен в 2016 году в Южной Корее компанией Doosan Machine Tools.
Технические характеристики фрезерного центра DOOSAN VM 960L
- подача по осям X/Y/Z: 2400/960/800 мм
- быстрое перемещение по осям X,Y,Z: 16 м/мин

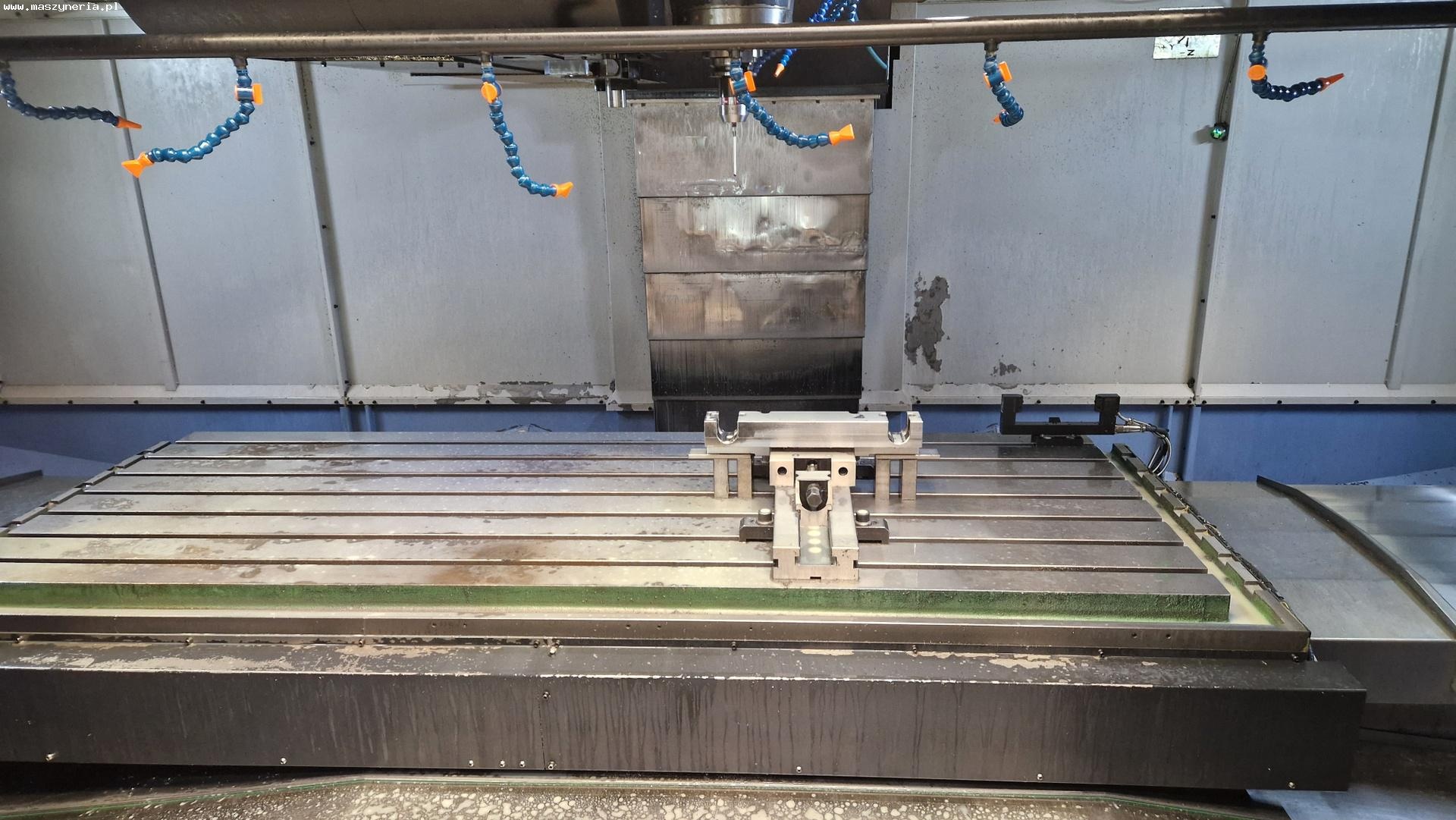

- размеры рабочего стола (Д х Ш): 2600 x 950 мм
- максимальный вес заготовки: 4500 кг
- максимальная скорость вращения шпинделя: 12000 об/мин
- конус шпинделя: ISO 50 7/24
- мощность привода шпинделя (непрерывная мощность/ 30 мин): 25/30 кВт
- максимальный крутящий момент шпинделя: 561,54 Нм
- максимальное расстояние от торца шпинделя до поверхности рабочего стола: 1000 мм
- минимальное расстояние от конца шпинделя до поверхности рабочего стола: 200 мм
- расстояние от центра шпинделя до направляющих колонн: 1005 мм
- диаметр инструмента (смежная позиция пустая/ смежная позиция занята): 230/125 мм
- длина инструмента: 350 мм
- максимальный вес инструмента: 15 кг
- время смены инструмента (инструмент-инструмент): 3 s
- время смены инструмента (чип на чип): 8 s
- резцедержатель: MAS403 BT 50
- количество Т-образных пазов: 7
- ширина Т-образных пазов: 22H8
- расстояние между Т-образными пазами: 125 мм
- часы работы: 39821 h
- объем бака охлаждающей жидкости: 480 л
- мощность серводвигателя по осям X,Y,Z: 7 кВт
- мощность насоса охлаждающей жидкости: 0,4 кВт
- давление насоса охлаждающей жидкости: 1,6 МПа
- производительность насоса охлаждающей жидкости: 40 л/мин
- объем бака для гидравлического масла: 3,1 л
- давление насоса гидравлической системы: 1,57 МПа
- производительность насоса гидравлической системы: 0,1 л/мин
- номинальная мощность: 70 кВА
- электропитание: 3x 380 В; 50/60 Гц
- вес станка DOOSAN VM 960L: 21000 кг
Оборудование фрезерного станка с ЧПУ DOOSAN

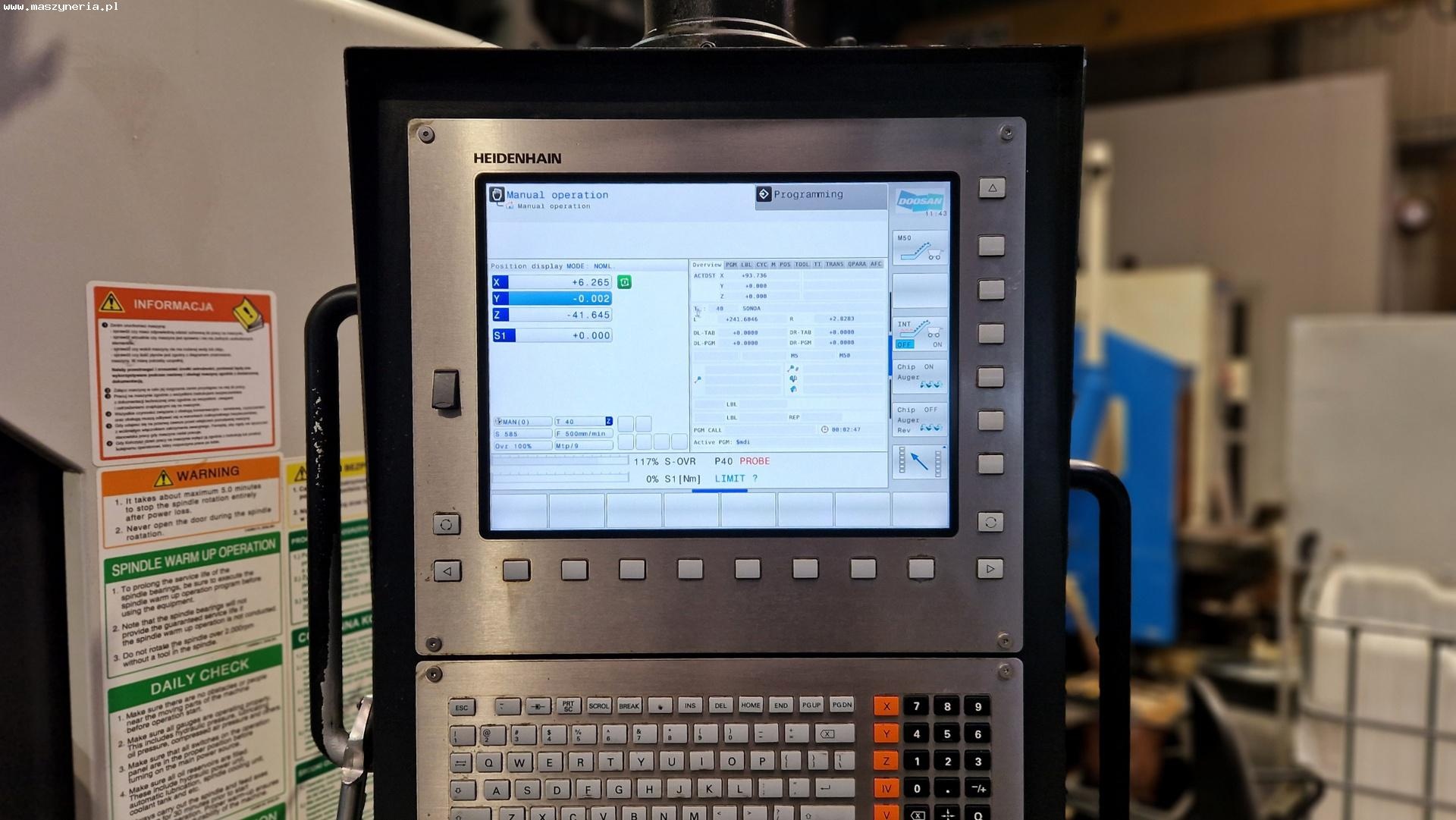

- управление ЧПУ: HEIDENHAIN TNC 640
- 40-позиционный инструментальный магазин с автоматическим устройством смены инструмента (ATC)

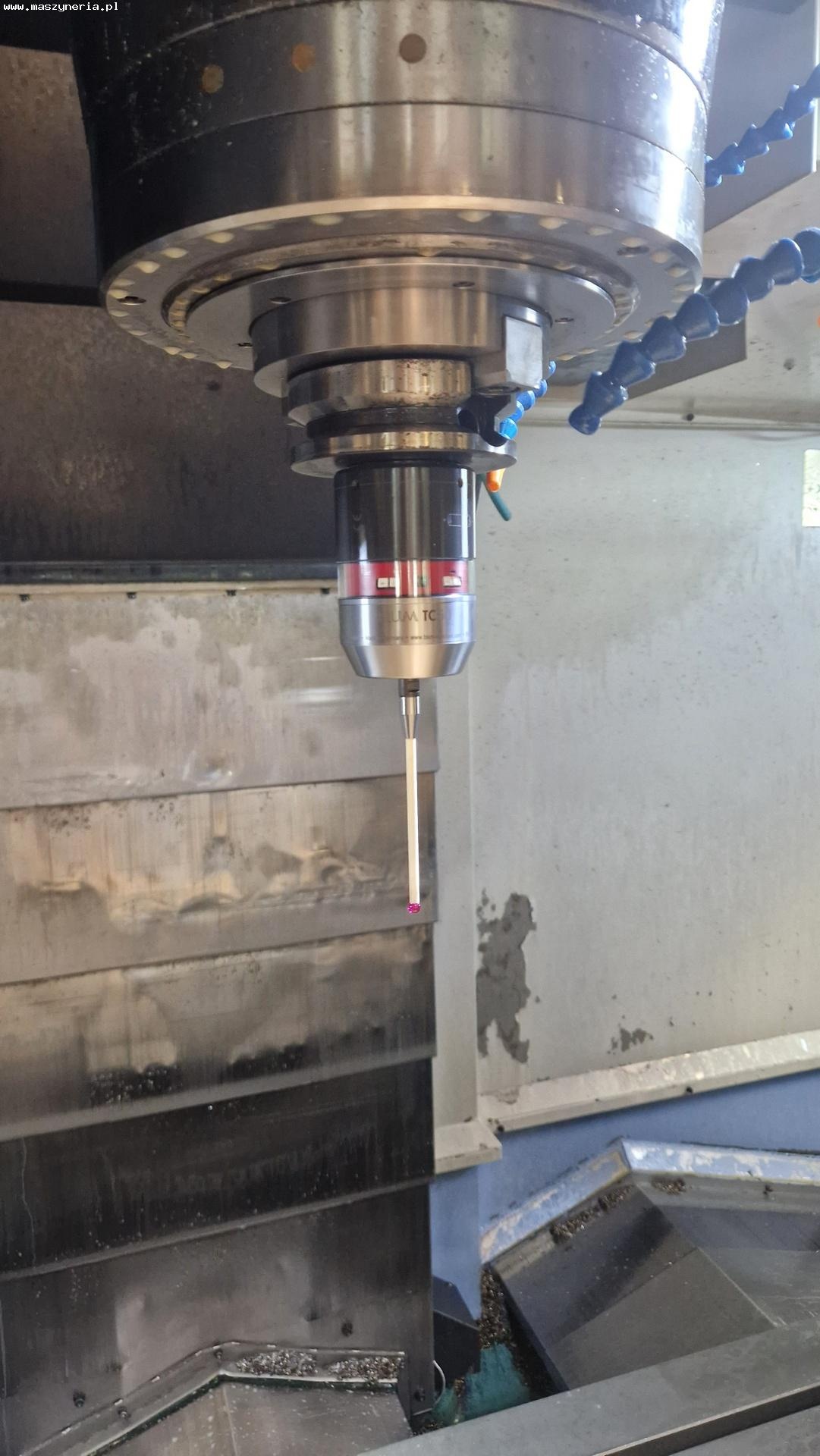

- измерительный щуп для заготовок: BLUM
- измерительный щуп для инструмента: BLUM
- охлаждение через шпиндель 70 бар
- серводвигатели по всем осям

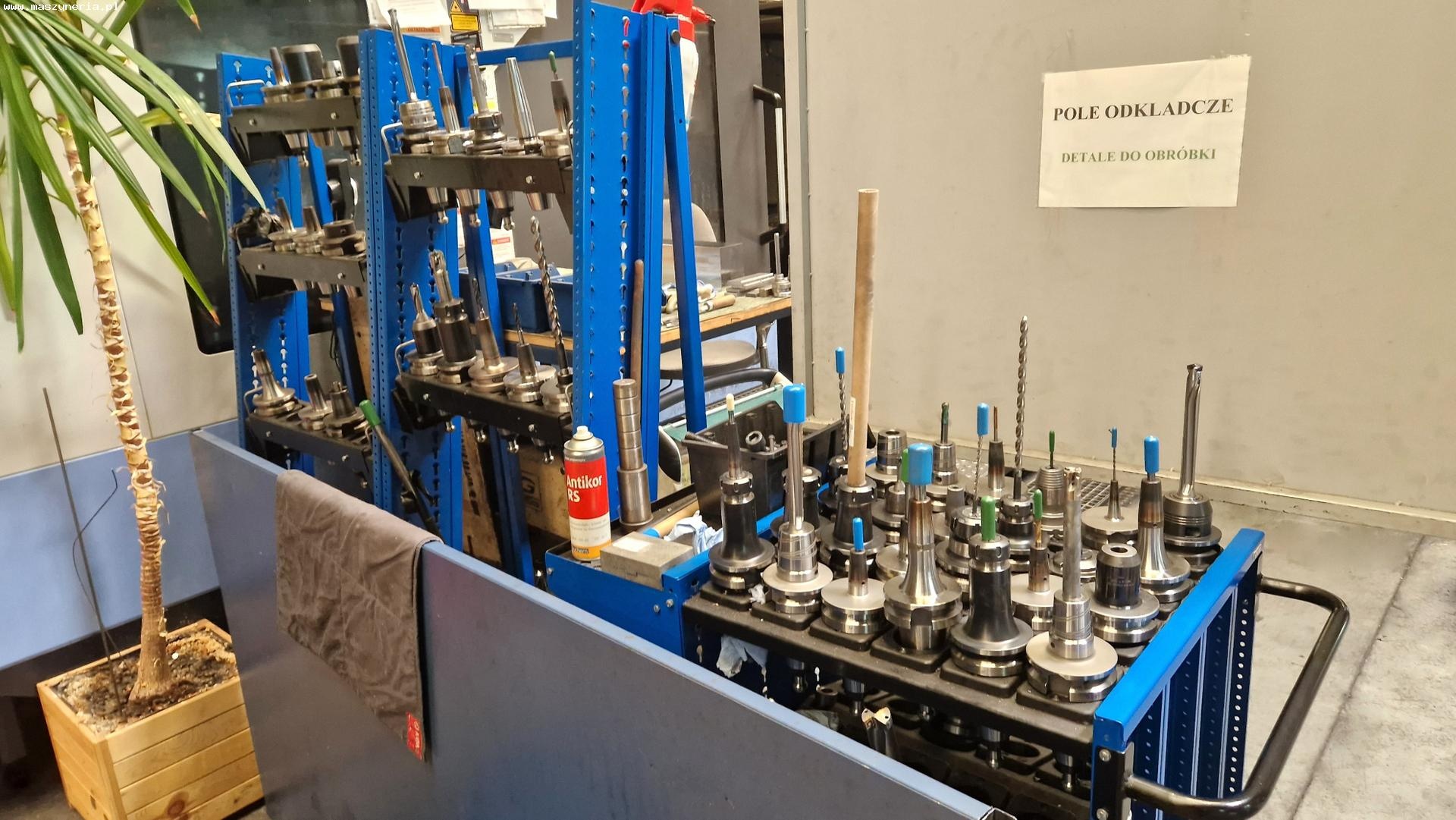

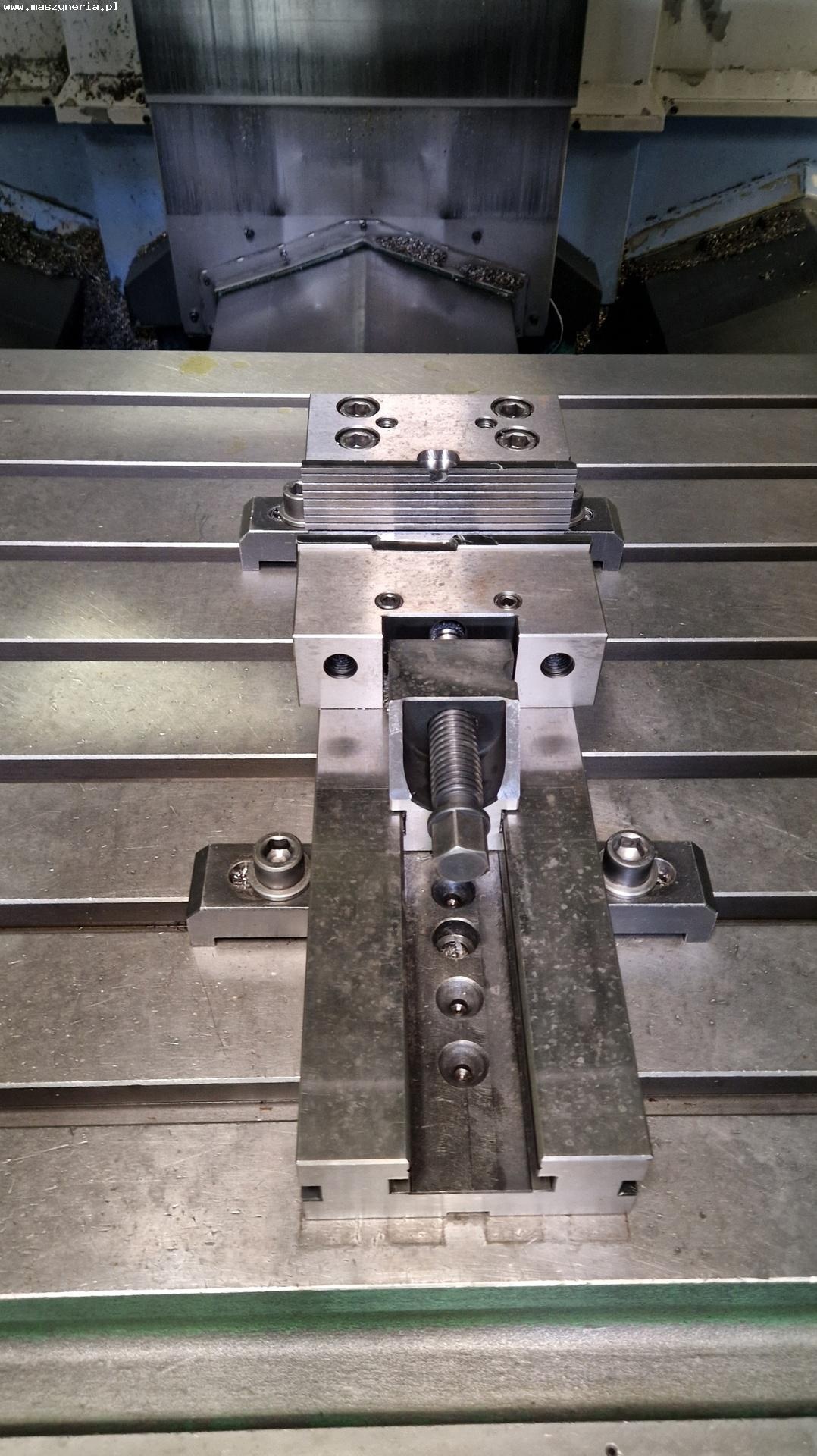

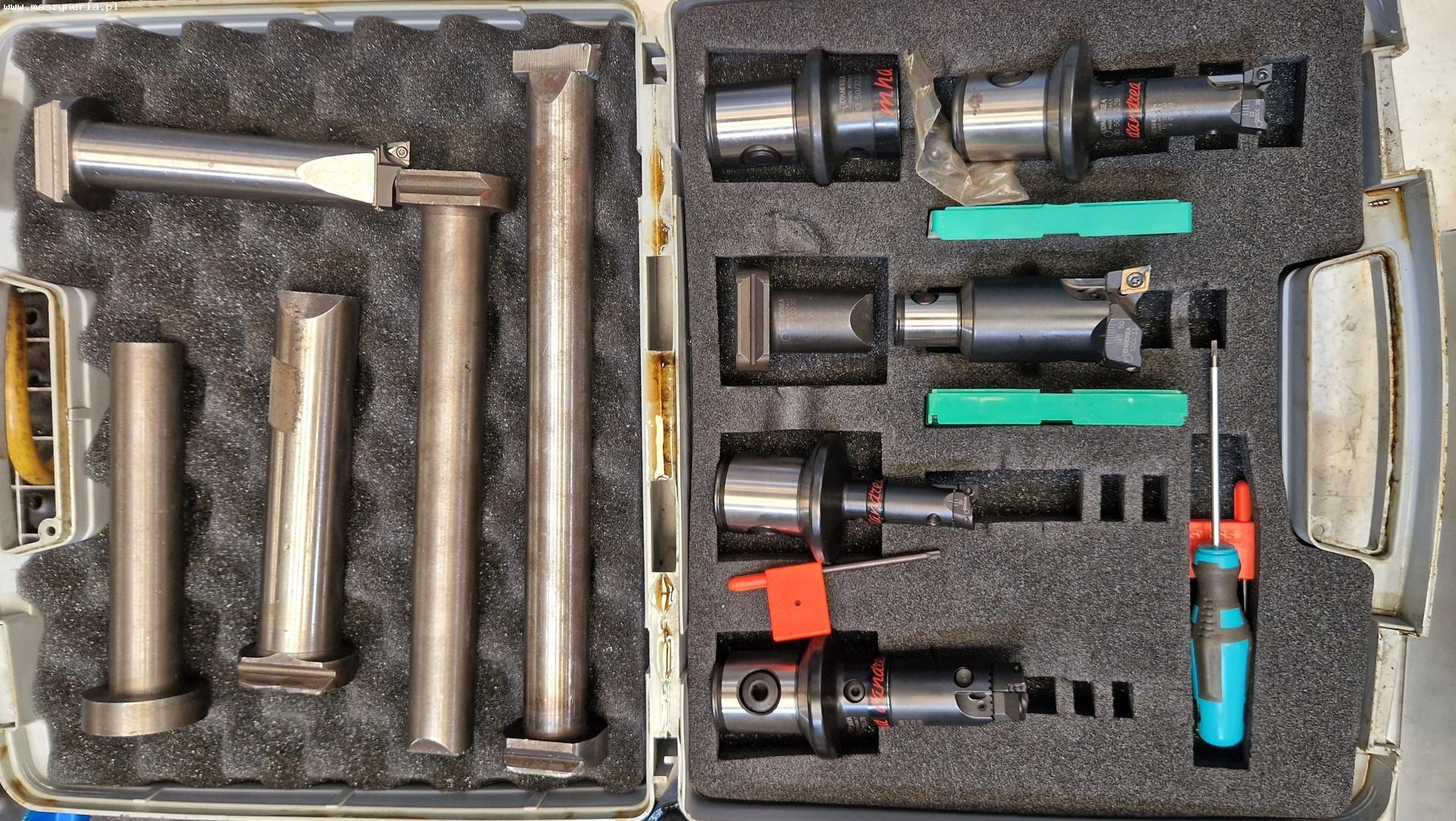

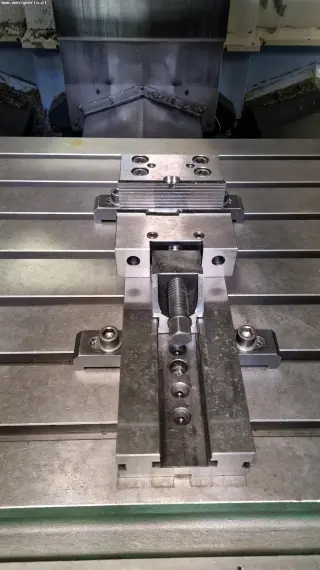

- инструменты (тиски, держатели и т.д.)
- пистолет для охлаждающей жидкости
- пистолет для сжатого воздуха

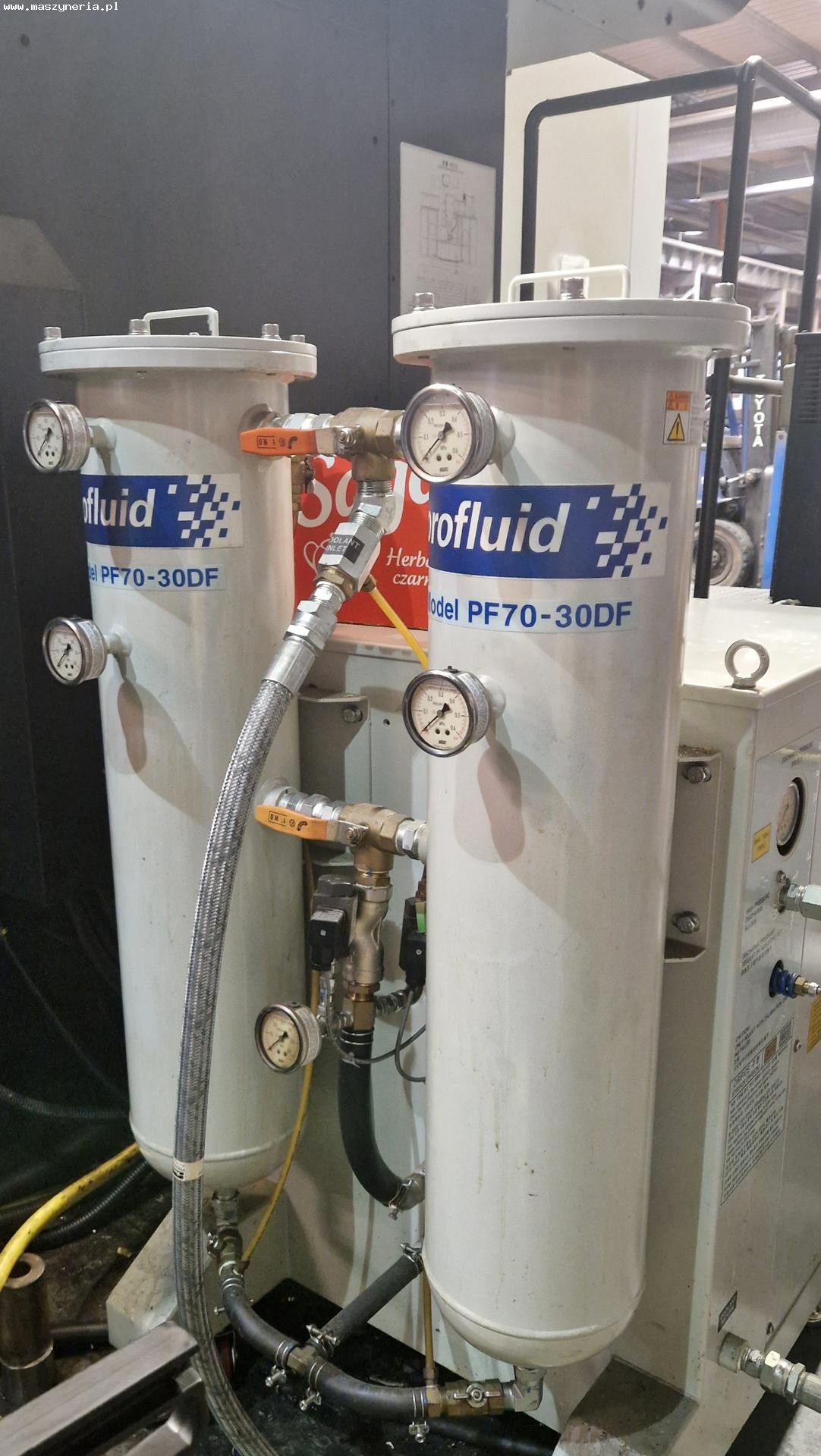

- насос высокого давления: PROFLUID PF70-30DF
- масляный радиатор: NANOCON CIL 1101
- масляный сепаратор

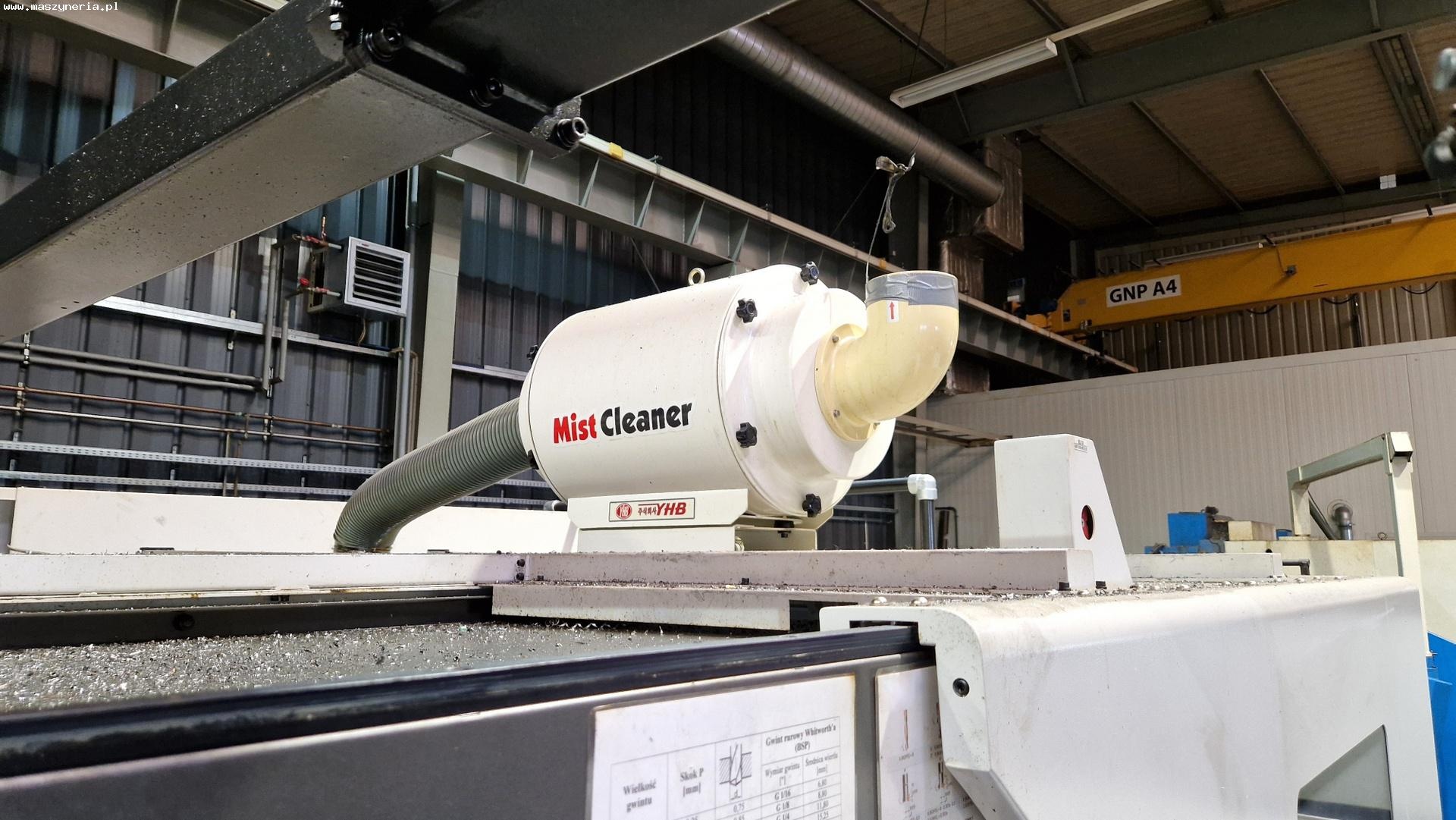

- удаление масляного тумана: YHB ECO Mist Cleaner
- система охлаждения воздуха: EMUGE
- центральная система смазки
- ленточный конвейер для стружки
- тележка для стружки
- электрический шкаф с охлаждением
- лампа индикации состояния станка
