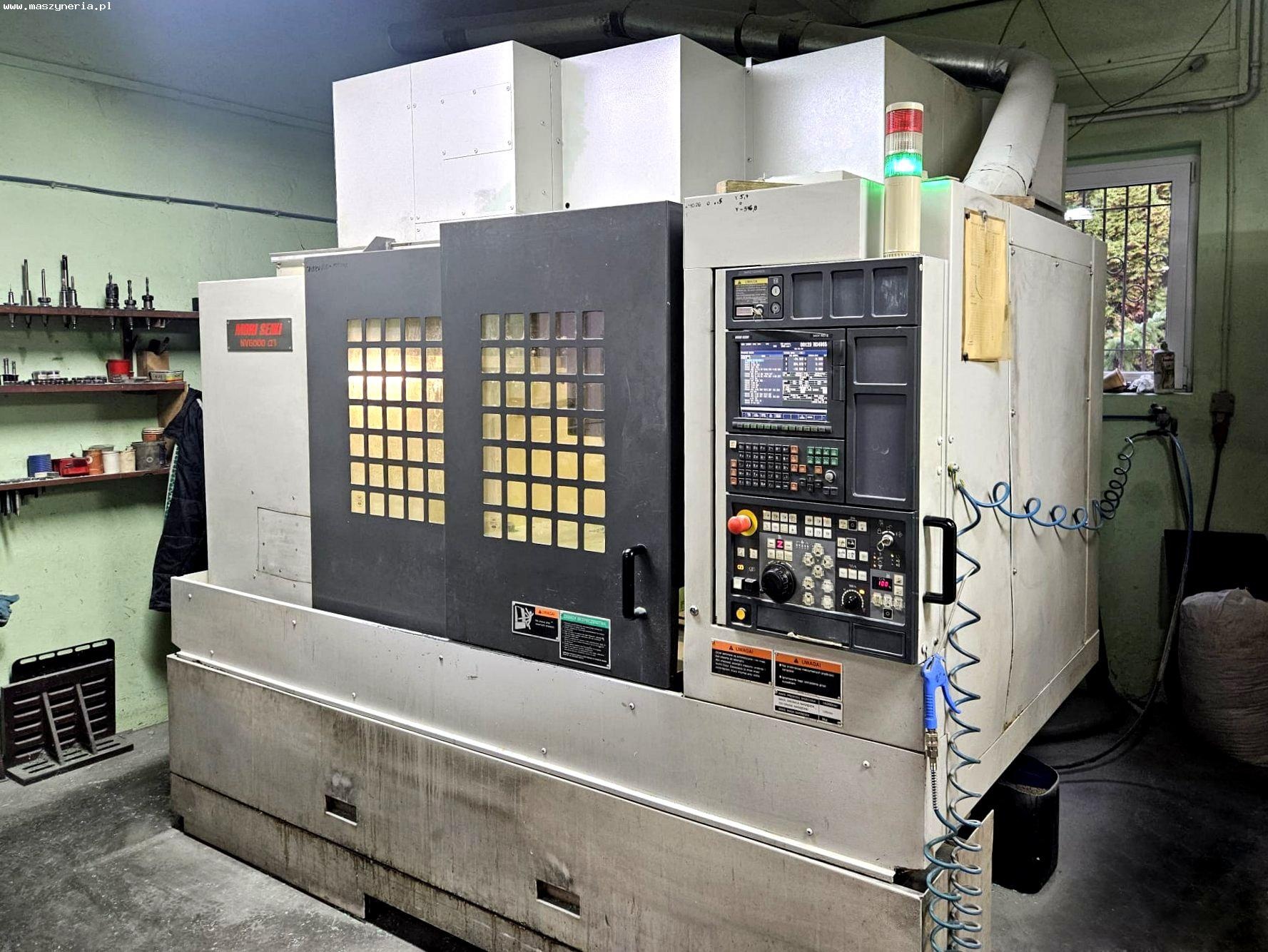

Обрабатывающий центр с ЧПУ MORI SEIKI NV5000 alpha 1B/40

Обрабатывающий центр с ЧПУ MORI SEIKI NV5000 alpha 1B/40 был построен в 2007 году в Японии компанией Mori Seiki Co., LTD.

Технические характеристики фрезерного станка с ЧПУ MORI SEIKI NV5000 alpha 1B/40

1. подача по оси X/Y/Z: 1020/510/510 мм
2. быстрый траверс по осям X,Y,Z: 42 м/мин
3. размеры рабочего стола (Д х Ш): 1320 x 660 мм
4. максимальный вес заготовки: 1200 кг
5. максимальная скорость вращения шпинделя: 14000 об/мин
6. конусность шпинделя: No 40
7. мощность привода шпинделя: 22 кВт
8. диаметр подшипника шпинделя: 65 мм
9. максимальное расстояние от торца шпинделя до поверхности рабочего стола: 660 мм
10. минимальное расстояние от торца шпинделя до поверхности рабочего стола: 150 мм
11. держатель инструмента: BT 40
12. максимальный диаметр инструмента (соседние позиции пусты): 125 мм
13. максимальный диаметр инструмента (соседние позиции заняты): 80 мм
14. максимальная длина инструмента: 300 мм
15. максимальный вес инструмента: 8 кг
16. время смены инструмента (инструмент-инструмент): 1 с (1,5 с для инструмента весом 8 кг)
17. время смены инструмента (стружка-стружка): 2,6 с (3,1 с для инструмента весом 8 кг)
18. часы работы: 17914 ч
19. время резки: 23510 ч
20. время включения машины: 41713 ч
21. источник питания: 3x 200 В переменного тока; 50 Гц
22. размеры (Д x Ш x В): 2788 x 3040 x 2603 мм
23. вес станка NV 5000 1B/40: 7300 кг

Оборудование фрезерного центра MORI SEIKI

1. управление ЧПУ: FANUC Series 18i MB5
2. интерактивное программирование MAPPS
3. 30-позиционный инструментальный магазин
4. охлаждение через шпиндель
5. блок охлаждения шпинделя
6. конвейер стружки
7. бак для охлаждающей жидкости с насосом высокого давления 15 бар и бумажным фильтром
8. электронная ручка
9. лампа индикации состояния станка
