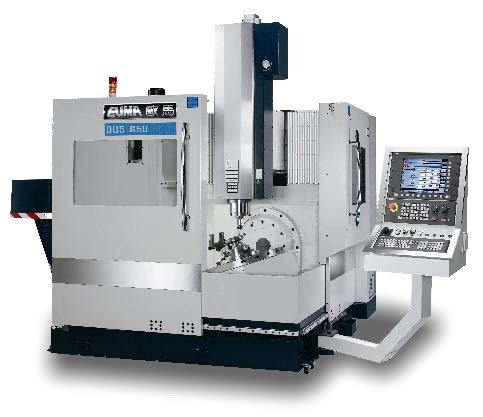

Пятиосевой Высокоточный Вертикальный Металлообрабатывающий Центр EUMASEIKI модель DU5-500

Name: Пятиосевой Высокоточный Вертикальный Металлообрабатывающий Центр EUMASEIKI модель DU5-500
Brand: EUMASEIKI
Availability: OutOfStock

Обновлено 25.05.2026 1015526

Описание

Серия DU

Пятиосевой Вертикальный Металлообрабатывающий Центр

Вертикальный 5-осевой обрабатывающий центр EUMASEIKI BC представляет собой современное и классическое решение в области станкостроения, разработанное с учётом передовых европейских инженерных решений. Его компактная и продуманная конструкция обеспечивает универсальность применения и высокий уровень удобства для оператора. Полный доступ ко всем компонентам станка гарантирует лёгкость обслуживания, а сочетание максимальной гибкости, высокой жёсткости и динамической точности делает его идеальным для прецизионной 5-осевой обработки. Поворотно-наклонный стол диаметром 500 мм и 650 мм оснащён торцевым двигателем и интегрирован вдоль оси X, что обеспечивает быструю и точную синхронную 5-осевую фрезеровку, позволяя достигать высокой скорости и исключительной точности при обработке сложных деталей.

Описание

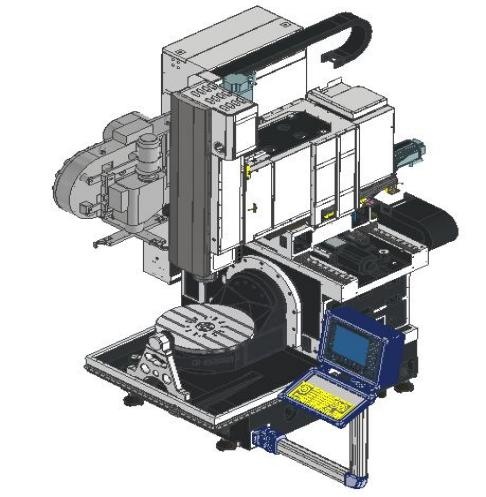

Вертикальные обрабатывающие центры 5-осевой серии EUMASEIKI DU выполнены по консольной схеме. Основание станка представляет собой фундаментальную часть, несущую на себе инструментальную систему и все прочие компоненты. Колонна установлена на верхней части основания. Седло перемещается по колонне в поперечном направлении, формируя ось X. На седле размещено подвижное сиденье, которое приводит в движение шпиндельную бабку в продольном направлении, образуя ось Y. Шпиндельная бабка, установленная на подвижном сиденье, перемещает шпиндель в вертикальном направлении, обеспечивая ось Z. Поворотно-наклонный стол типа BC установлен на одной фиксированной опоре и приводится в движение сервомотором с противоположной стороны колонны. После многочисленных оптимизаций и перепроектирований общая конструкция достигла беспрецедентного уровня динамики и стабильности, обладая рядом преимуществ: простота эксплуатации, высокая эффективность, точность, компактность и гибкость. Все основные компоненты станка — шпиндель, шарико-винтовые пары, направляющие, подшипники, стол и другие — выполнены с использованием комплектующих от международно признанных брендов. Индивидуальная настройка конфигурации — наша специализация.

Преимущества

Основание из минерального композита обеспечивает повышенную стабильность конструкции и гарантирует долгосрочную высокоточную обработку.

Компактные габариты при большом рабочем пространстве обеспечивают эффективное использование площади и удобный доступ к обрабатываемым деталям.

Гидравлический поворотный механизм обеспечивает высокую и надёжную силу зажима.

Прямого привода (DD-мотора) по оси B с диапазоном поворота +120°/–120° расширяет технологические возможности.

Усиленные роликовые направляющие обеспечивают высокую грузоподъёмность.

Чугунная станина проанализировано методом конечных элементов (FEA).

Испытание проводится в соответствии с немецким стандартом VDI-3441, что гарантирует достаточную точность.

В качестве шпинделя доступны варианты: прямой привод 12 000 об/мин или импортный электрошпиндель 15 000 об/мин.

Увеличенные защитные двери упрощают загрузку и выгрузку крупногабаритных деталей.

Высокоточных ШВП класса C0/C1, направляющих класса точности UP, высокоточное производство.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Обрабатывающие центры серии DU5		ед. изм.	DU5-500	DU5-500
Перемещение по осям X/Y/Z		мм	520/450/420	520/450/420
Оси B/C	Угол поворота по оси В	град.	± 120	± 120
	Привод по осям B/C	-	Прямой	Прямой
	Диапазон вращения по оси C	град.	360(0.001)	360(0.001)
	Расстояние от торца шпинделя до стола	мм	150-570	150-570
	Размер рабочего стола/макс.рабочий	мм	Ø500/540*R480	Ø500/540*R480
	Т-образных пазов Количество/ширина	-	6-12H8	6-12H8
	Макс. нагрузка на стол	Кг	200	200
	Макс. частота вращения оси B/C	об/мин	60/100	60/100
	Крутящий момент оси В/С	Нм	335/106	335/106
	Максимальный крутящий момент оси B/C	Нм	1680/840	1680/840
Прямой шпиндель	Макс. частота вращения шпинделя/хвостовика	об/мин	(прямой шпиндель) 15000/HSK-A63	(прямой шпиндель) 15000/HSK-A63
	Мощность (S1/S6 40%)	кВт	16.8/23.5	18/25.2
	Выходной крутящий момент (S1/S6 40%)	Нм	53/100	82/118
Электрошпиндель	Макс. частота вращения шпинделя/хвостовика	об/мин	(электрошпиндель) 15000/HSK-A63	(электрошпиндель) 20000/HSK-A63
	Мощность	кВт	36/50(S1/макс)	31/37.2 (S1/S6 60%)
	Выходной крутящий момент	Нм	159/220(S1/макс)	100/120 (S1/S6 60%)
Система подачи	Ускоренная подача по осям X/Y/Z	м/мин	42	42
	Рабочая подача по осям X/Y/Z	м/мин	0.001~20	0.001~20
	Мощность привода по осям X/Y/Z	кВт	3.1/4.29/4.29	3.1/4.29/4.29
Магазин инструментов	Кол-во инструментов	поз.	32	32
	Макс. длина инструментов	мм	300	300
	Макс. Ø инструмента соседний/не соседний	мм	Ø75/Ø150	Ø75/Ø150
	Макс. вес инструмента	Кг	8	8
Прочее	Мощность двигателя СОЖ	кВт	1.0+1.0	1.0+1.0
	Требуемое давление воздуха	кг/см2	5-8	5-8
	Давление насоса СОЖ	бар	4	4
	Емкость бака СОЖ	л	180	180
	Требуемая мощность	кВA	50	50
Точность позиционирования	Ось XY/Z (полный ход по VDI3441)	мм	0.008	0.008
Точность позиционирования	Ось B/C (VDI3441 полный ход)	угл.сек.	10	10
Точность повторного позиционирования	Ось XY/Z (полный ход по VDI3441)	мм	0.005	0.005
Точность повторного позиционирования	Ось B/C (VDI3441 полный ход)	угл.сек	4	4
Система ЧПУ	SIEMENS	-	SIEMENS ONE	SIEMENS ONE
Габариты	Общая высота	мм	2900	2900
	Длина х Ширина (без конвейера)	мм	2840X3000	2840X3000
	Масса нетто (без аксессуаров)	Кг	6000	6000
