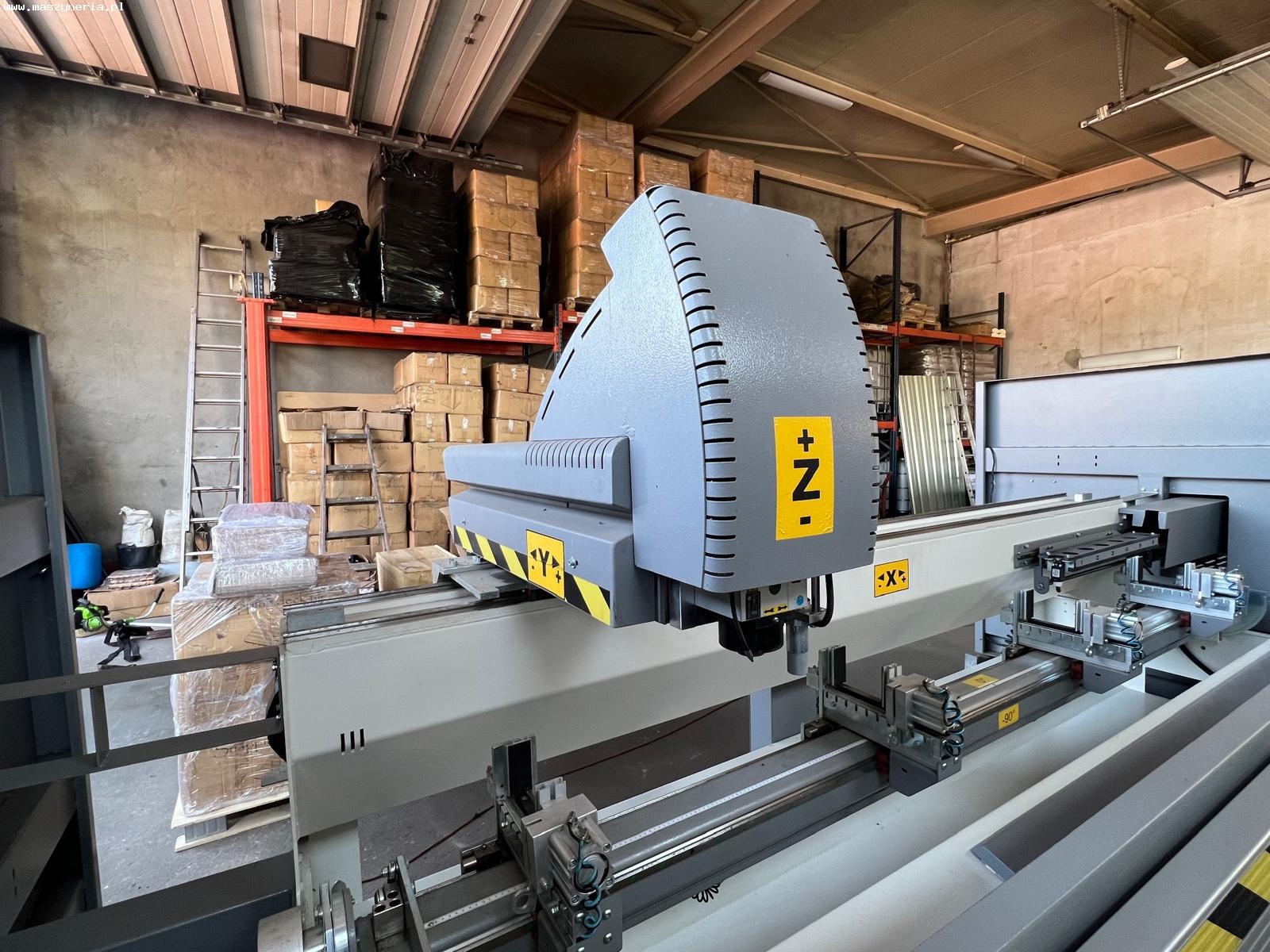

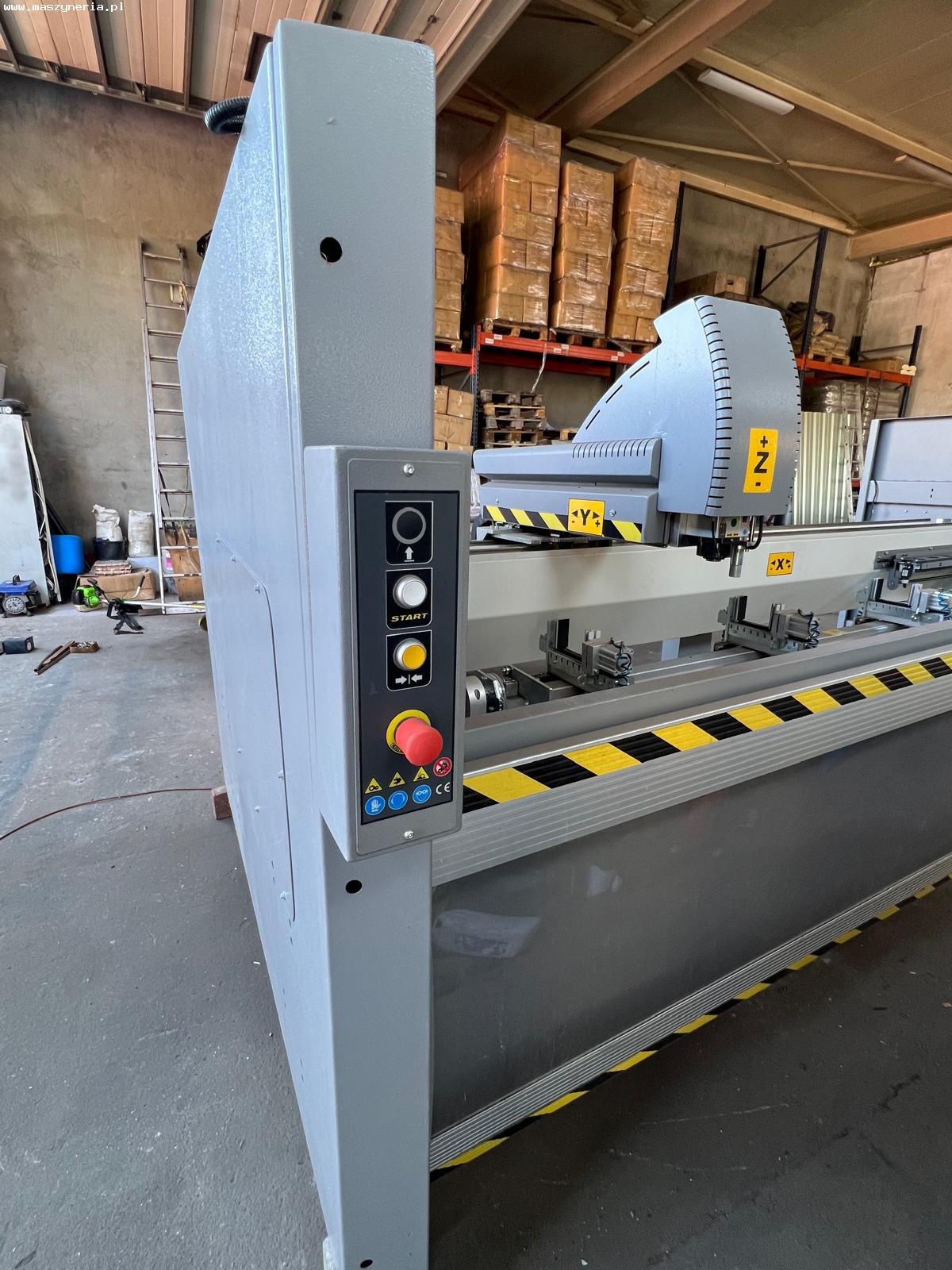

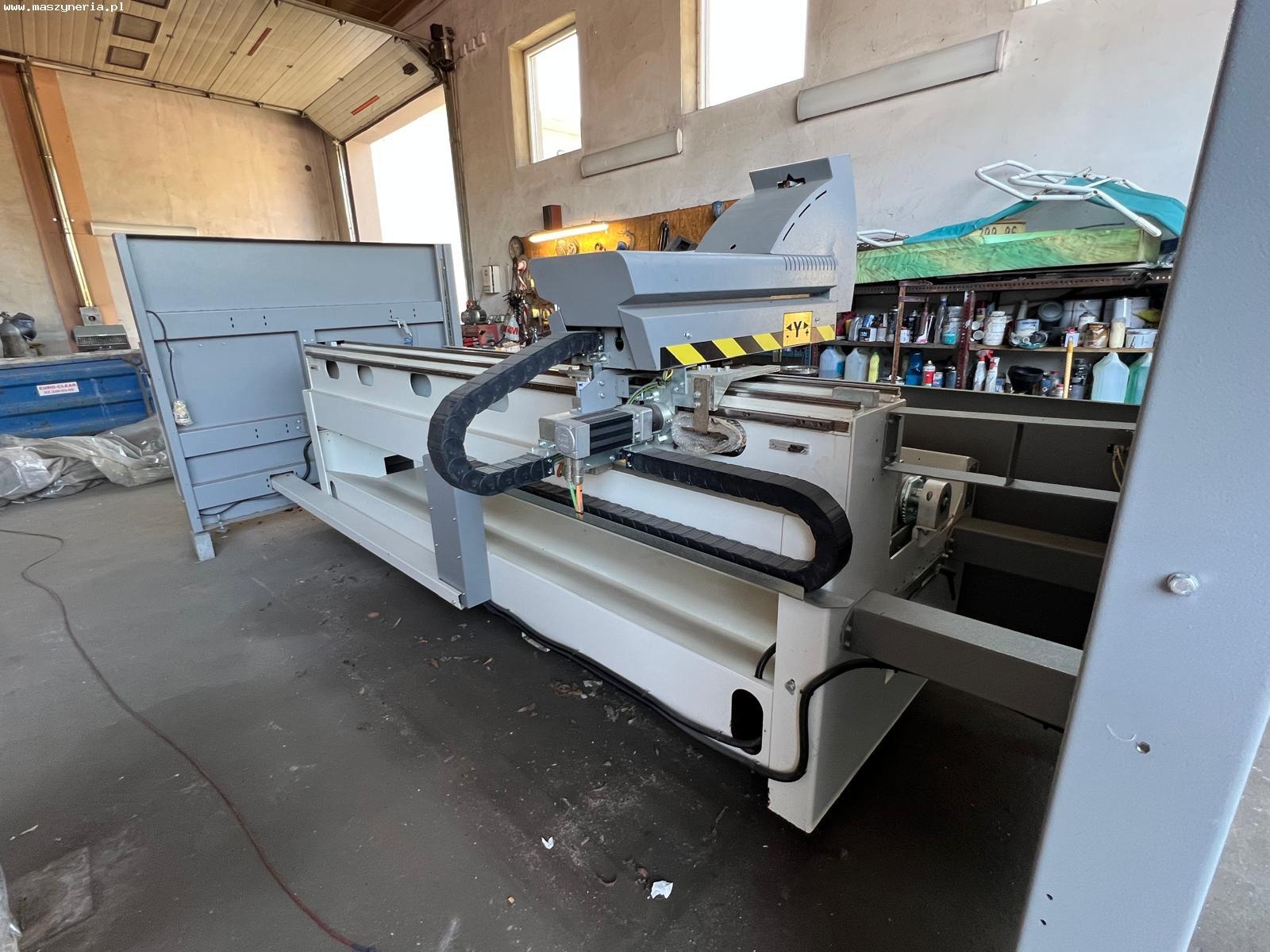

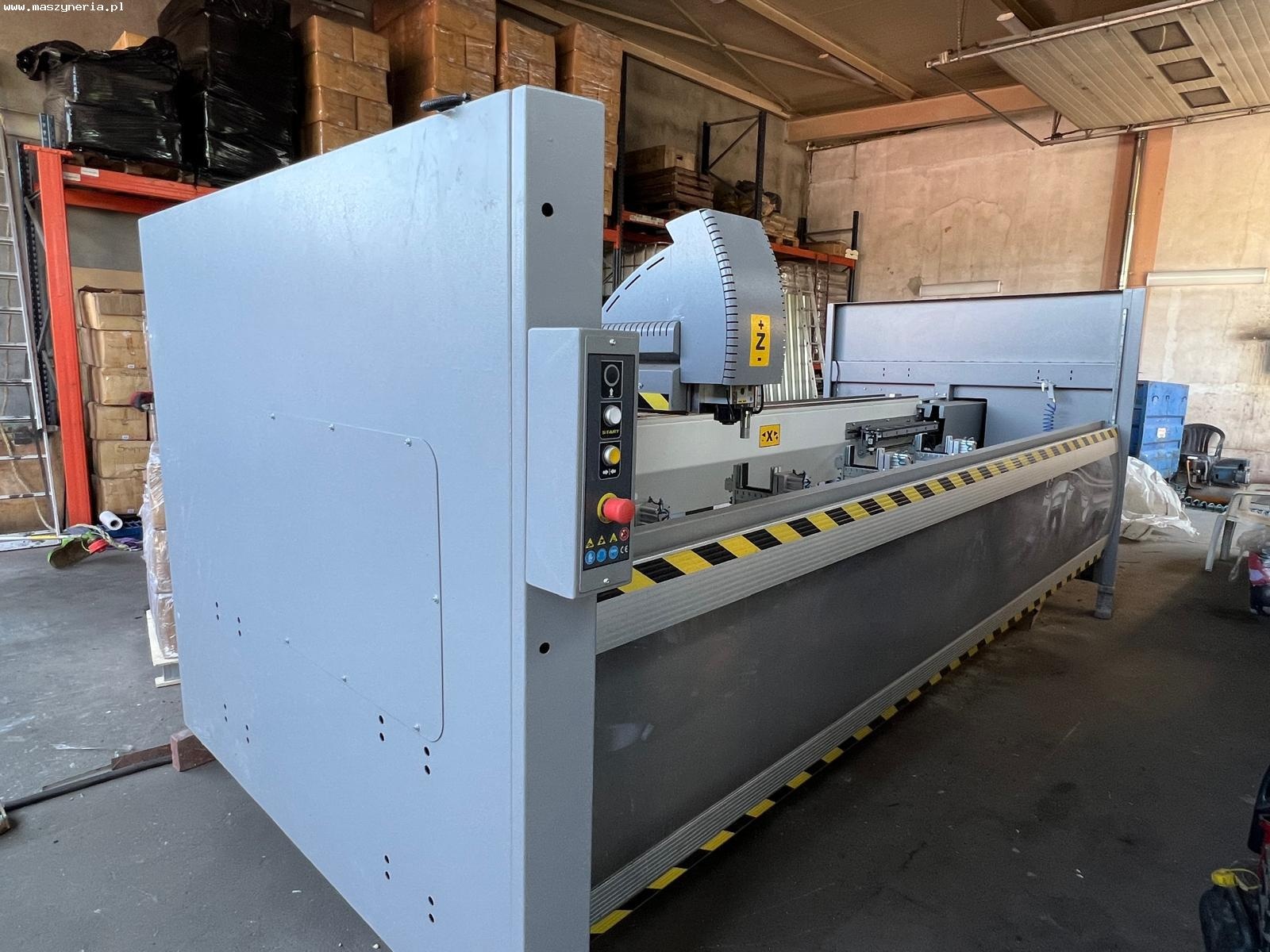

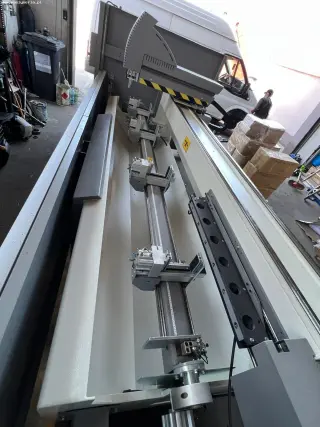

Обрабатывающий центр для профилей MEPAL ATLANTIS C3SR

Обрабатывающий центр для профилей MEPAL ATLANTIS C3SR был построен в 2018 году в Италии компанией MEPAL Italia s.r.l (RobTech). Станок новый, укомплектован после покупки и ни разу не был в эксплуатации.

Технические характеристики обрабатывающего центра для алюминиевых профилей MEPAL ATLANTIS C3SR

• количество управляемых осей ЧПУ: 3 (X,Y,Z)
• подача по оси X/Y/Z: 3000/275/280 мм
• возможность обработки заготовок длиной более 3 м
• максимальная толщина стенки профиля: 2,5 мм
• максимальная скорость вращения шпинделя: 18000 об/мин
• минимальная скорость вращения шпинделя: 2800 об/мин
• мощность привода шпинделя: 4,5 кВт
• поворотный рабочий стол
• диапазон поворота рабочего стола: -90°; 0°; +90°
• вращение рабочего стола: пневматическое
• высота рабочего стола: 870 мм
• 6-позиционный линейный магазин инструментов
• извлечение инструмента: автоматическое

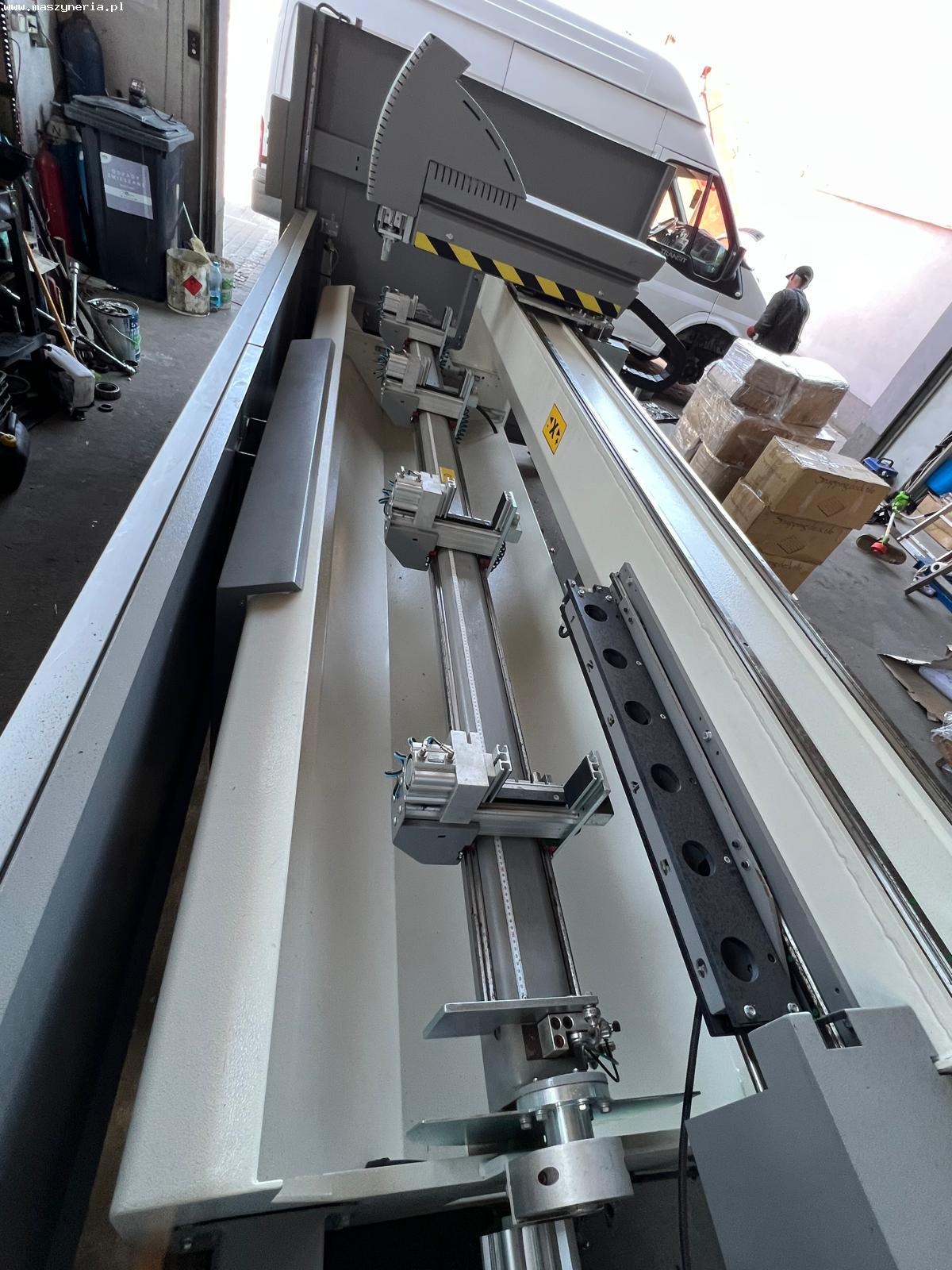

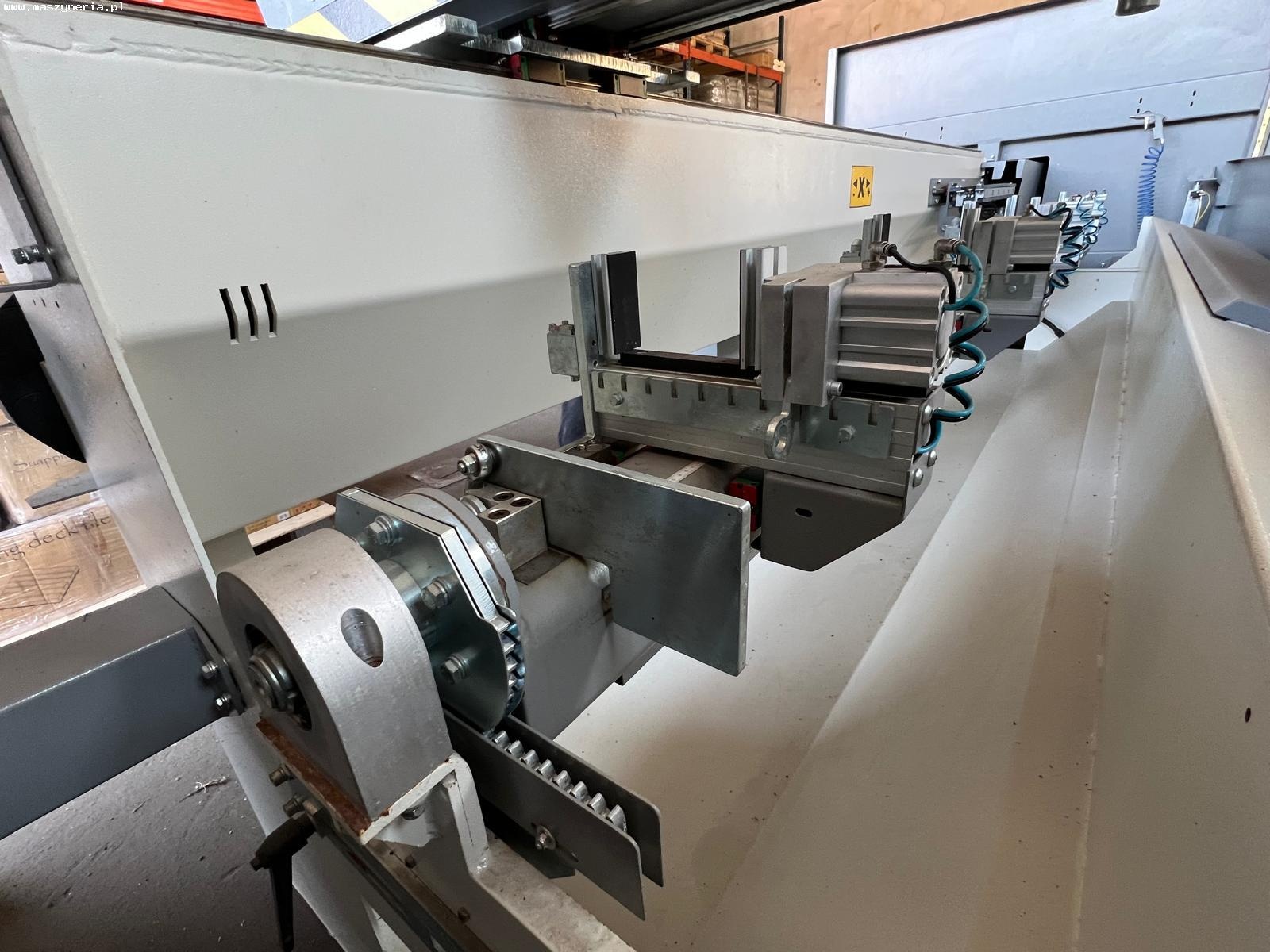

• количество зажимов на линейных направляющих: 4
• позиционирование зажимов: ручное по миллиметровой шкале
• установка промежуточных углов: вручную
• направление оси: на линейных подшипниках
• размеры станка MEPAL ATLANTIS C3SR (Д х Ш х В): 4500 х 1650 х 1600 мм

Оборудование обрабатывающего центра с ЧПУ MEPAL

• система управления с ЧПУ TS7005 на базе Windows с сенсорным экраном и графическим интерфейсом

— программирование и организация обработки
— внешнее программирование
— CAD/CAM программирование
— поддерживаемый формат файлов: AutoCAD DXF
— онлайн-передача данных
— порт USB для загрузки программ обработки

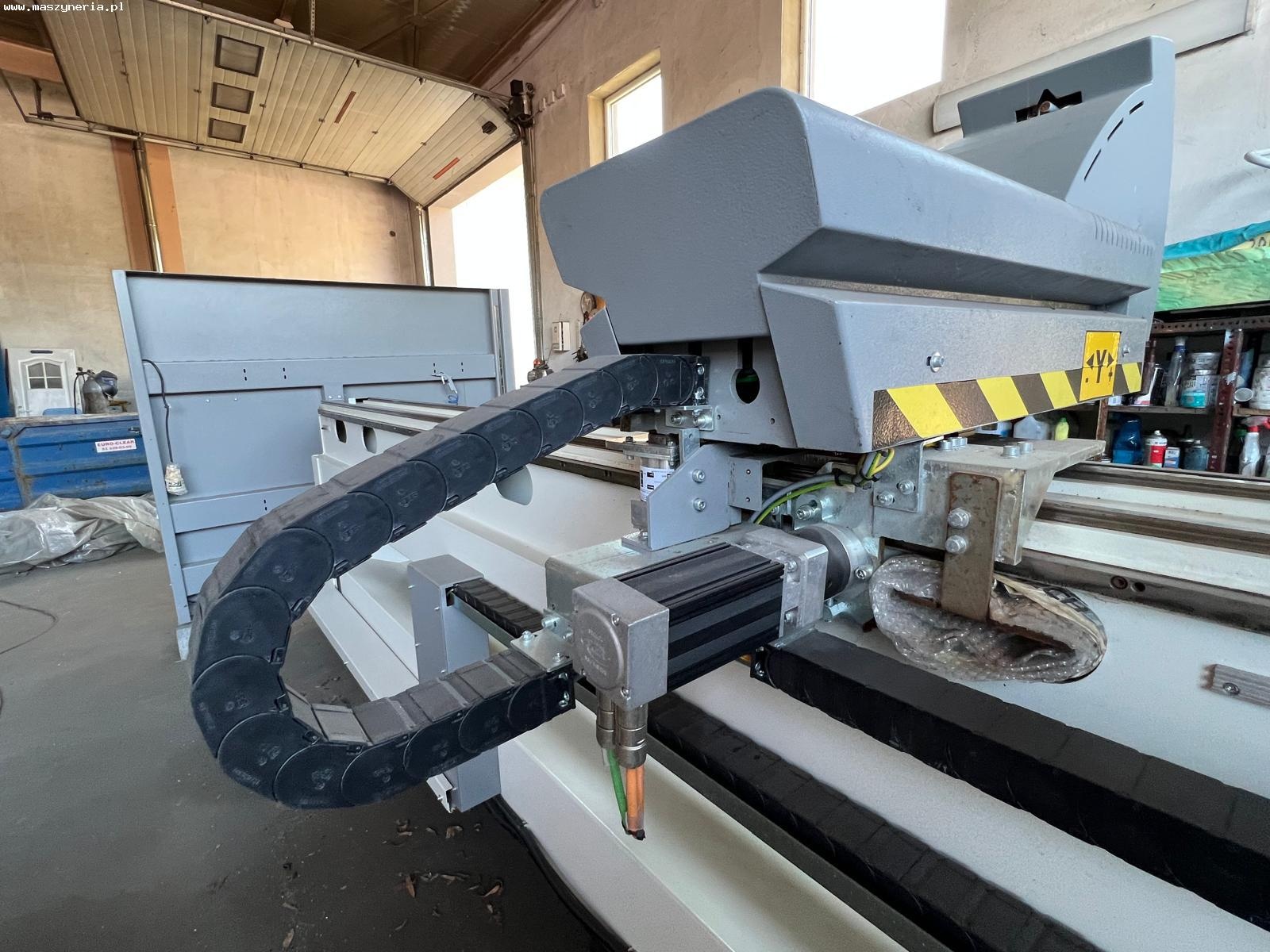

• шпиндель HSD
• держатель дисковой фрезы с диском в рабочей головке
• автоматическая система измерения высоты инструмента
• автоматическая коррекция диаметра инструмента
• левый и правый упор устанавливается вручную
• система охлаждения с регулируемой дозировкой охлаждающей жидкости
