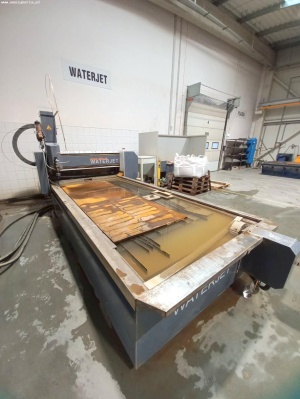

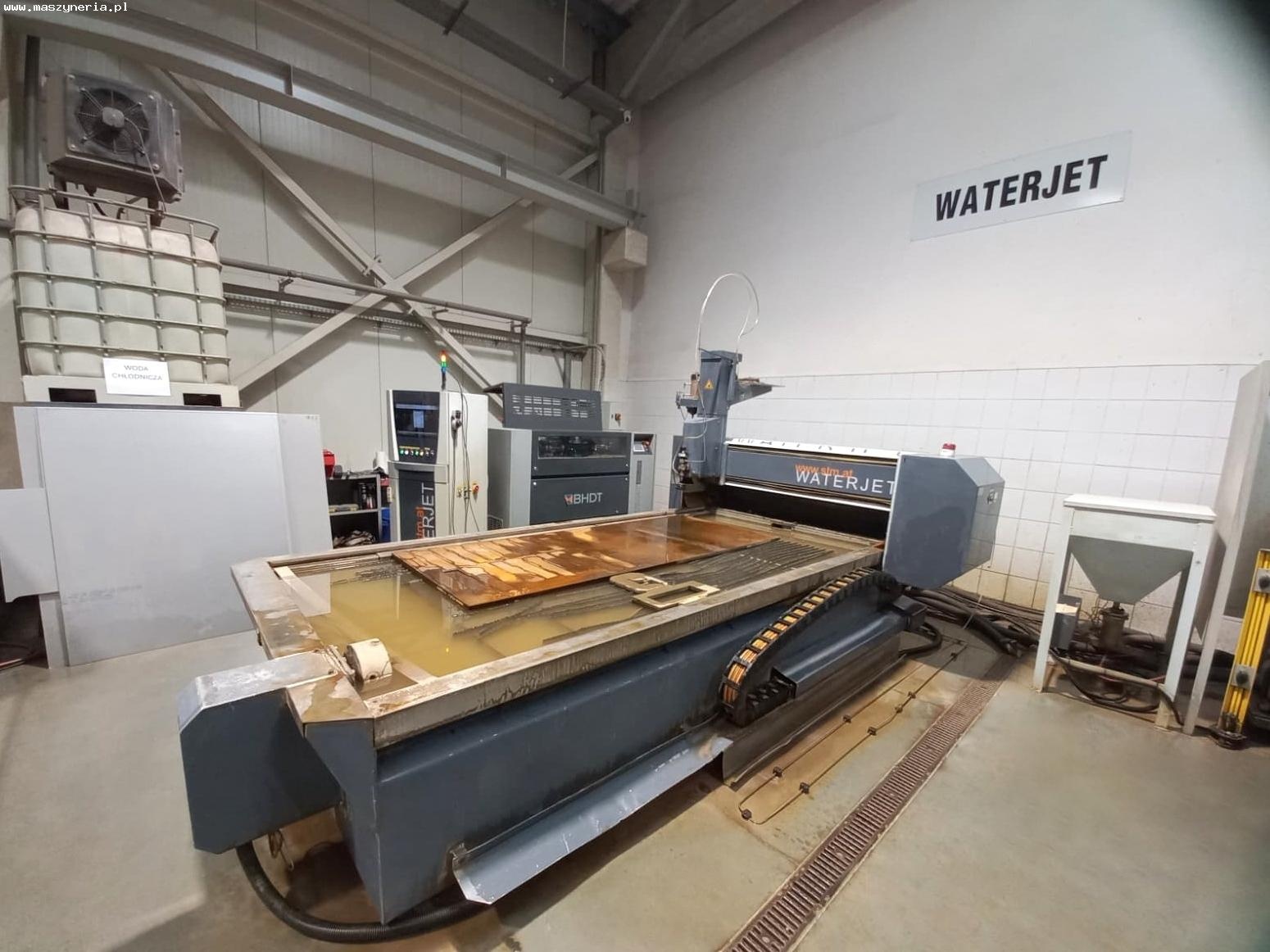

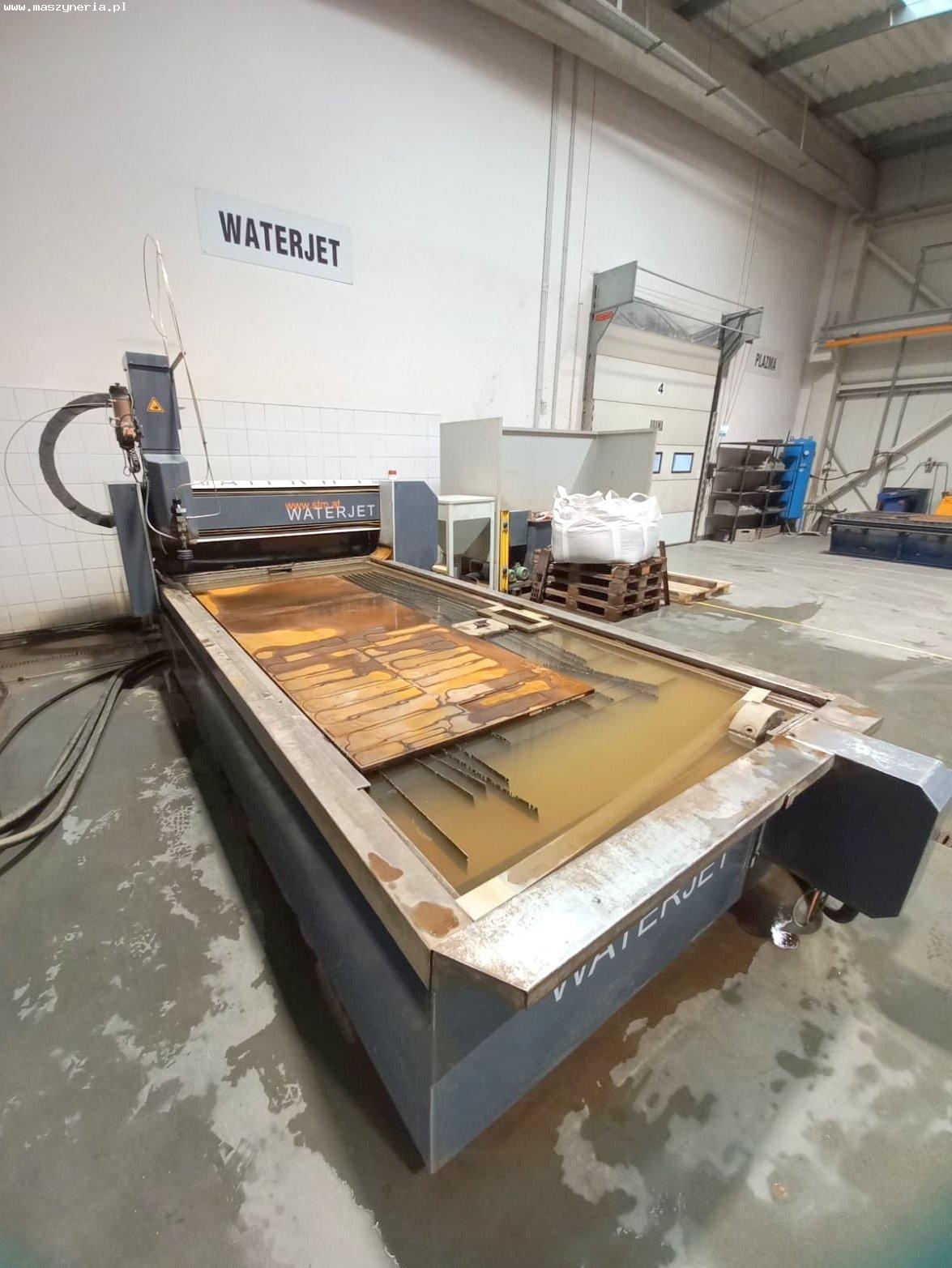

Станок гидроабразивной резки STM WS 3015 MasterCut 2D

Станок гидроабразивной резки STM WS 3015 MasterCut 2D был построен в 2013 году в Германии компанией STM STEIN-MOSER GmbH. На протяжении всего срока службы станок регулярно обслуживался, поэтому он находится в очень хорошем техническом состоянии и готов к дальнейшей эксплуатации.

Технические характеристики станка для гидроабразивной резки STM WS 3015 MasterCut 2D

• подача по оси X/Y/Z: 3002/1502/180 мм
• рабочая зона (Д х Ш): 3002 x 1502 мм
• скорость позиционирования: 20 м/мин
• точность повторяемости: ± 0,1 мм
• максимальное рабочее давление: 4000 бар
• часы работы: 19967 h
• подключение к водопроводу: 2-5 бар
• уровень шума (резка на воде): прибл. 84 дБ(A)
• уровень шума (резка под водой): ок. 78 дБ(A)
• рабочая температура: +10°C/+40°C
• электропитание: 3x 400 В; 50 Гц
• вес машины STM WS3015 с полным баком: 5600 кг

Оборудование станка для гидроабразивной резки STM MasterCut

• управление ЧПУ NUM с блоком PREMIUM RITTAL
• программное обеспечение CAD/CAM IGEMS с модулем AUTO NESTING
• рабочая головка с числовым программным управлением
• ротатор

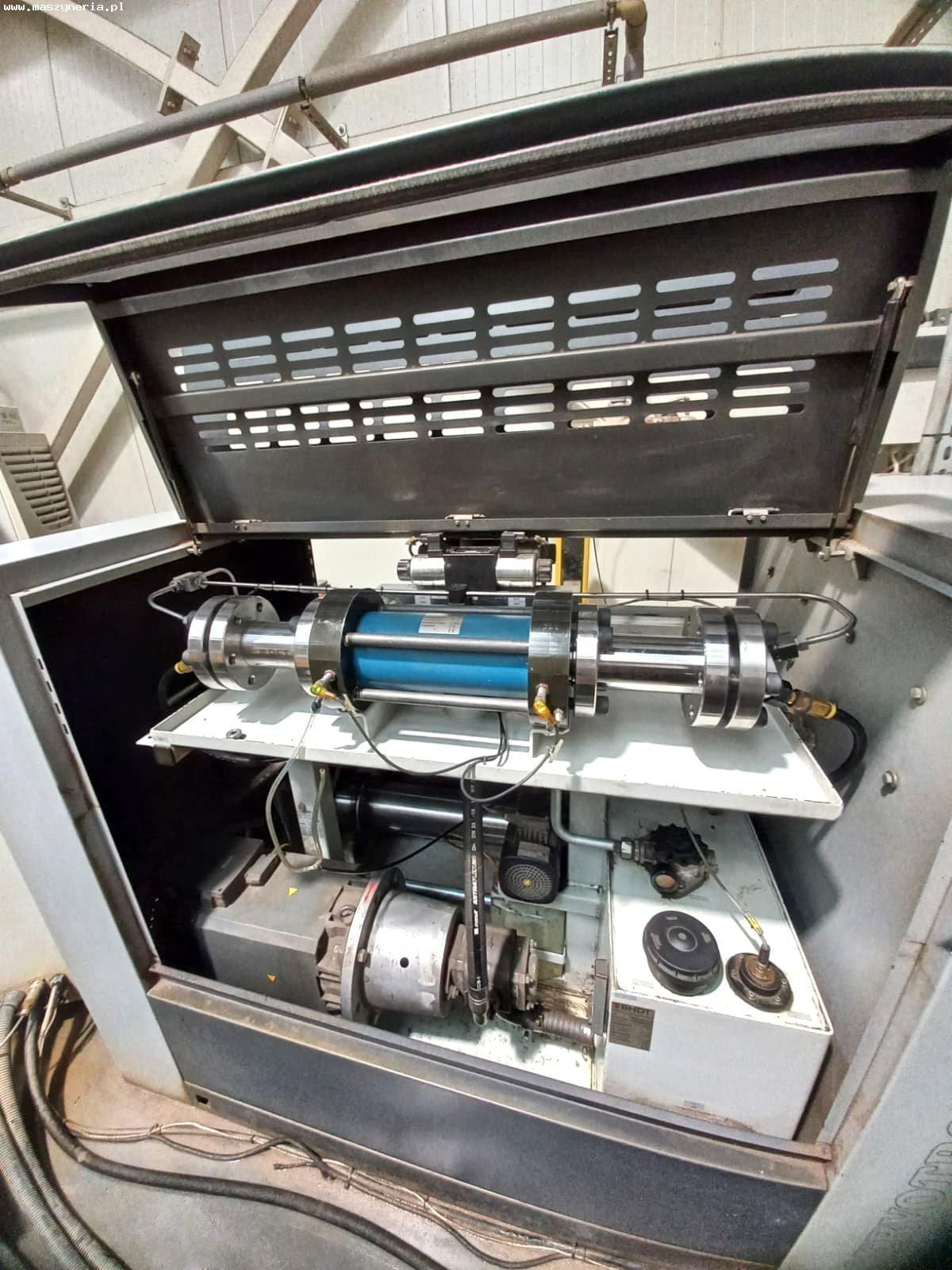

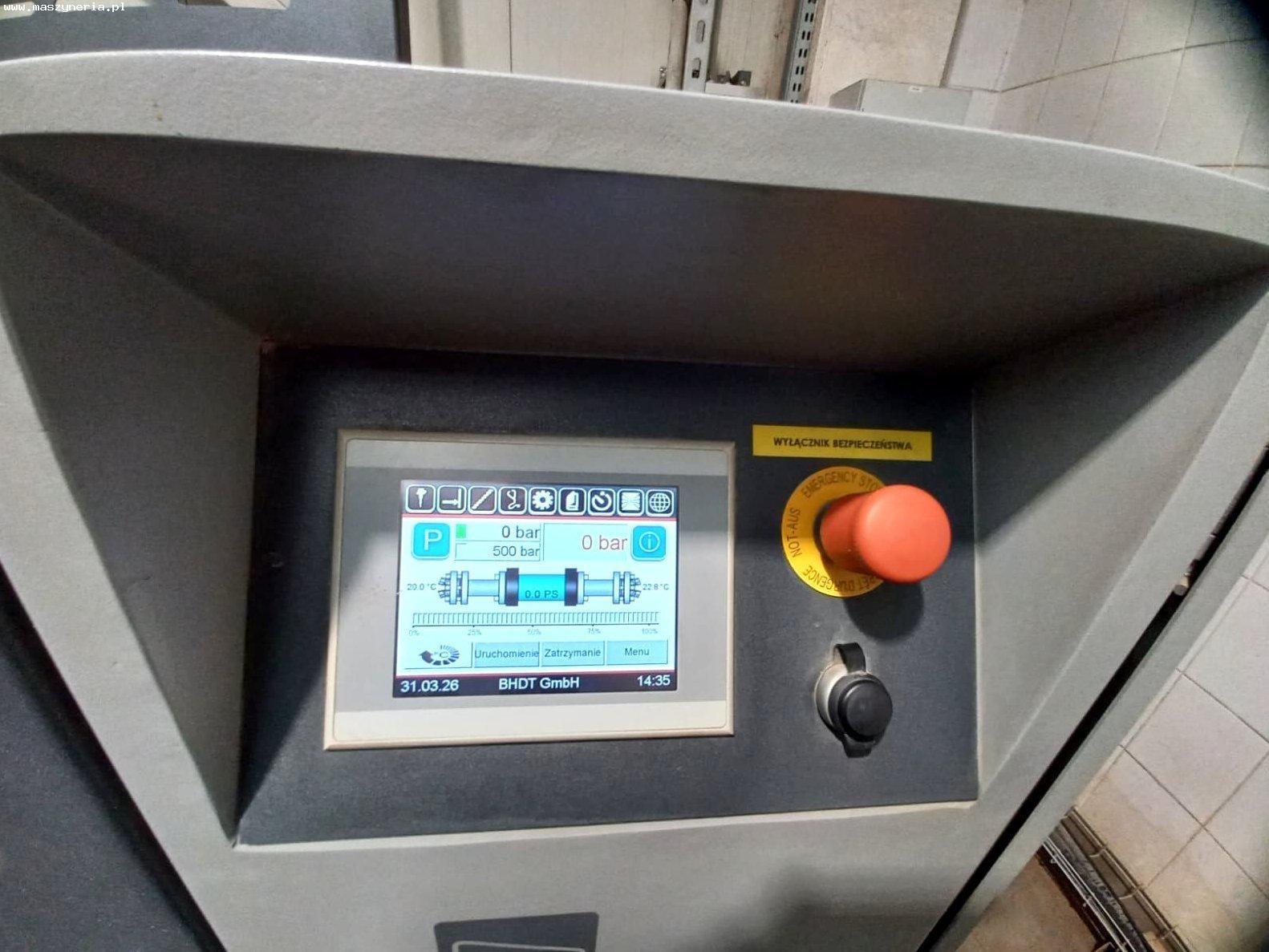

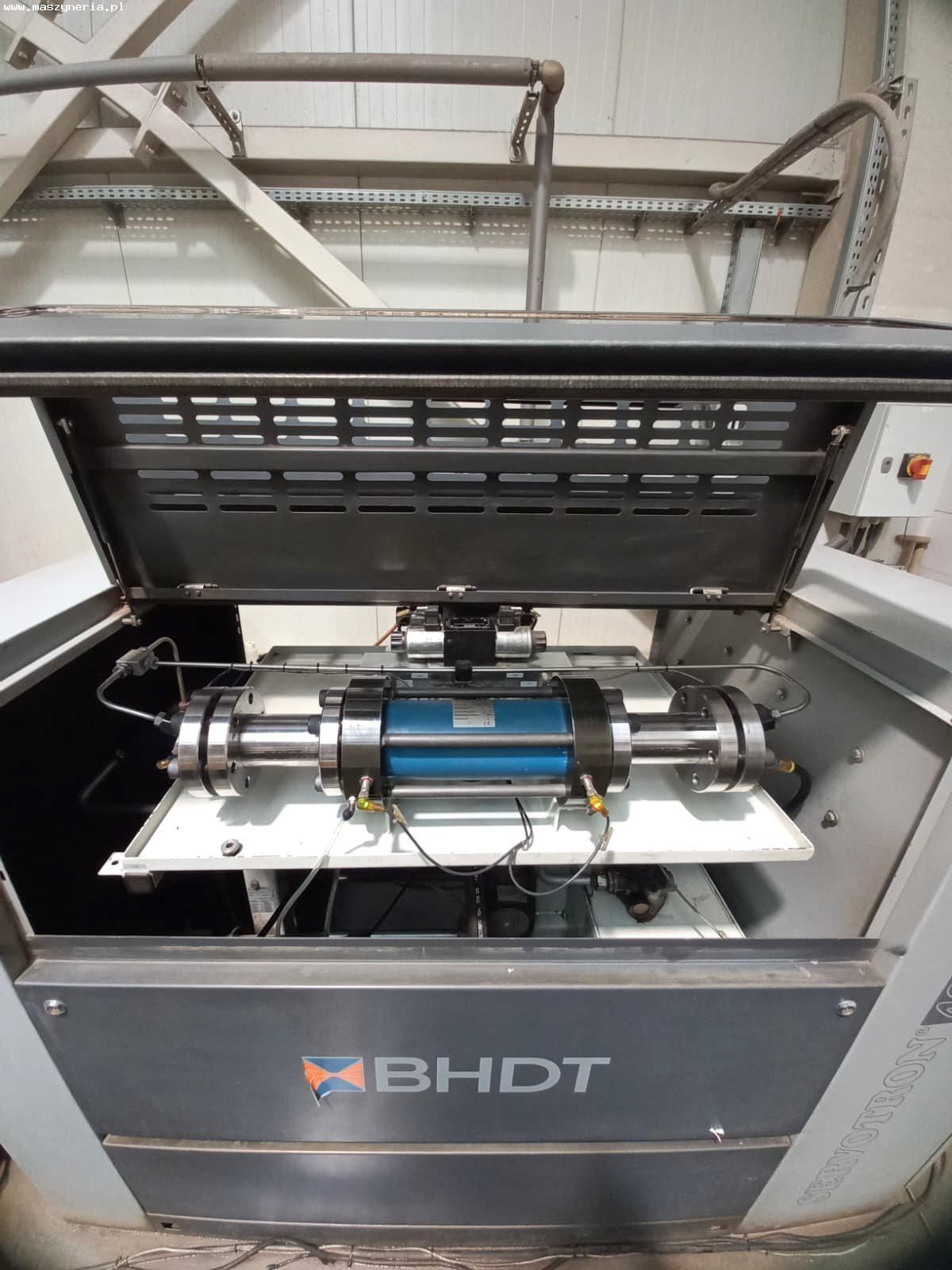

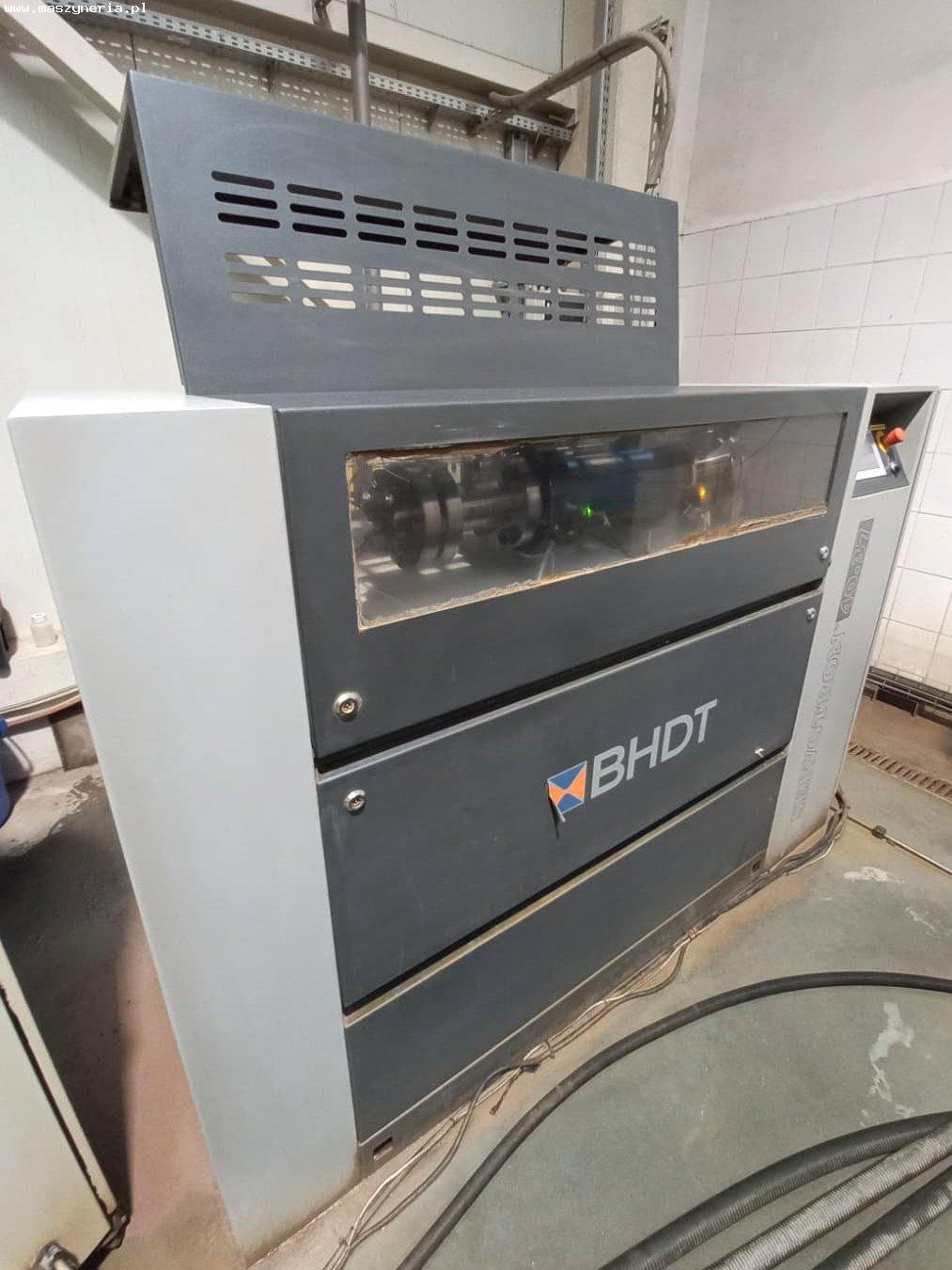

• насос высокого давления BHDT SERVOTRON 40.37

— год выпуска: 2013
— рабочее давление: 400 МПа (4000 бар)
— расход: 3,8 л/мин
— объём бака: 100 л
— потребляемая мощность: 39 кВт
— электропитание: 3x 400 В; 50 Гц
— вес брутто: 1000 кг

• бак для абразива с подачей абразива под давлением

— емкость бака для абразива: 250 кг
— скорость подачи под давлением: ок. 1000 г/мин
— давление сжатого воздуха: 6 бар
— расход сжатого воздуха: 0,1 Нм3/ч
— объём напорного бака: 2 л
— объем промежуточного резервуара: 1 л
— размеры монтажной панели с контроллером (Д x Ш x В): 610 x 300 x 120 мм
— электрическое подключение: 24 В постоянного тока
— заземление: мин. 6 мм2

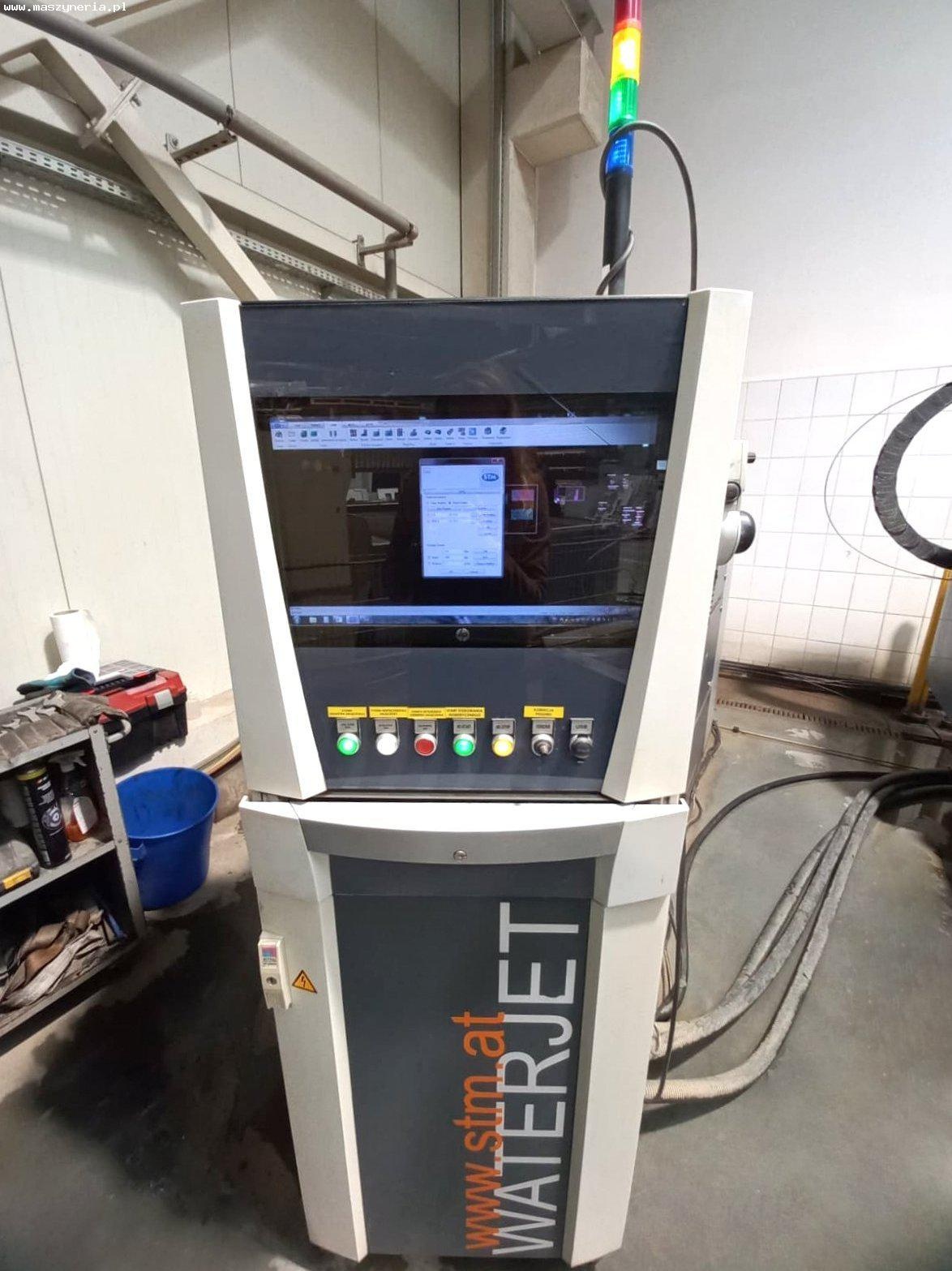

• шкаф управления

— лампа индикации состояния машины
— клавиатура
— кнопка «включение устройства»
— кнопка «включение безопасности»
— кнопка «включение WC насоса»
— кнопка «NC start» (запуск числового управления)
— кнопка «NC stop» (остановка числового управления)
— USB-интерфейс
— кнопка аварийного останова
— клавишный переключатель «сервис»
— выключатель «включение вакуума»
— главный выключатель

• система промывки абразивной системы

— количество биг-бэгов: 2
— вес заполненного биг-бэга: ок. 1000 кг
— электропитание: 400 В переменного тока
— размеры (Д x Ш x В): 2400 x 900 x 800 мм
— вес машины с полным баком: ок. 1500 кг
