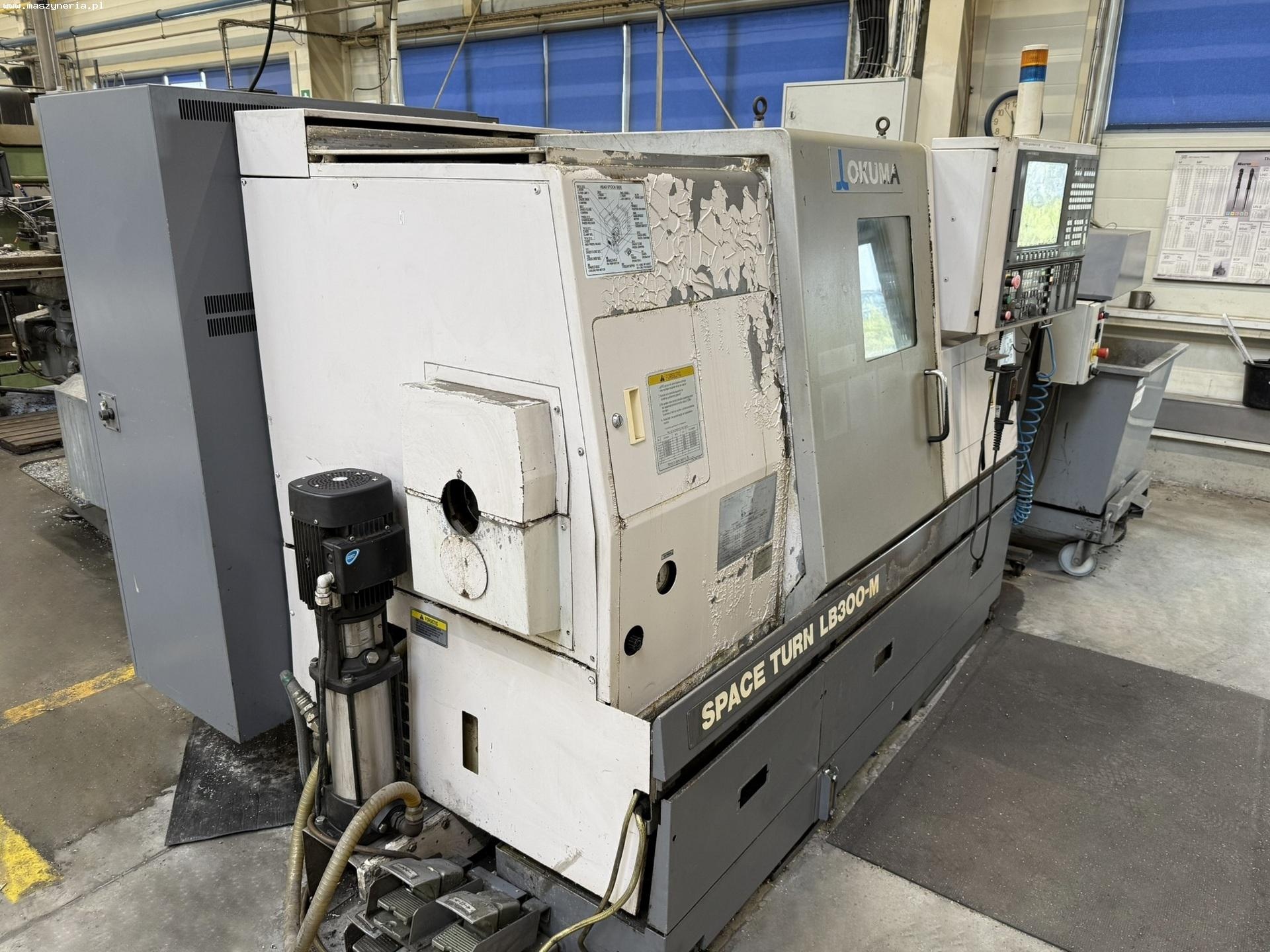

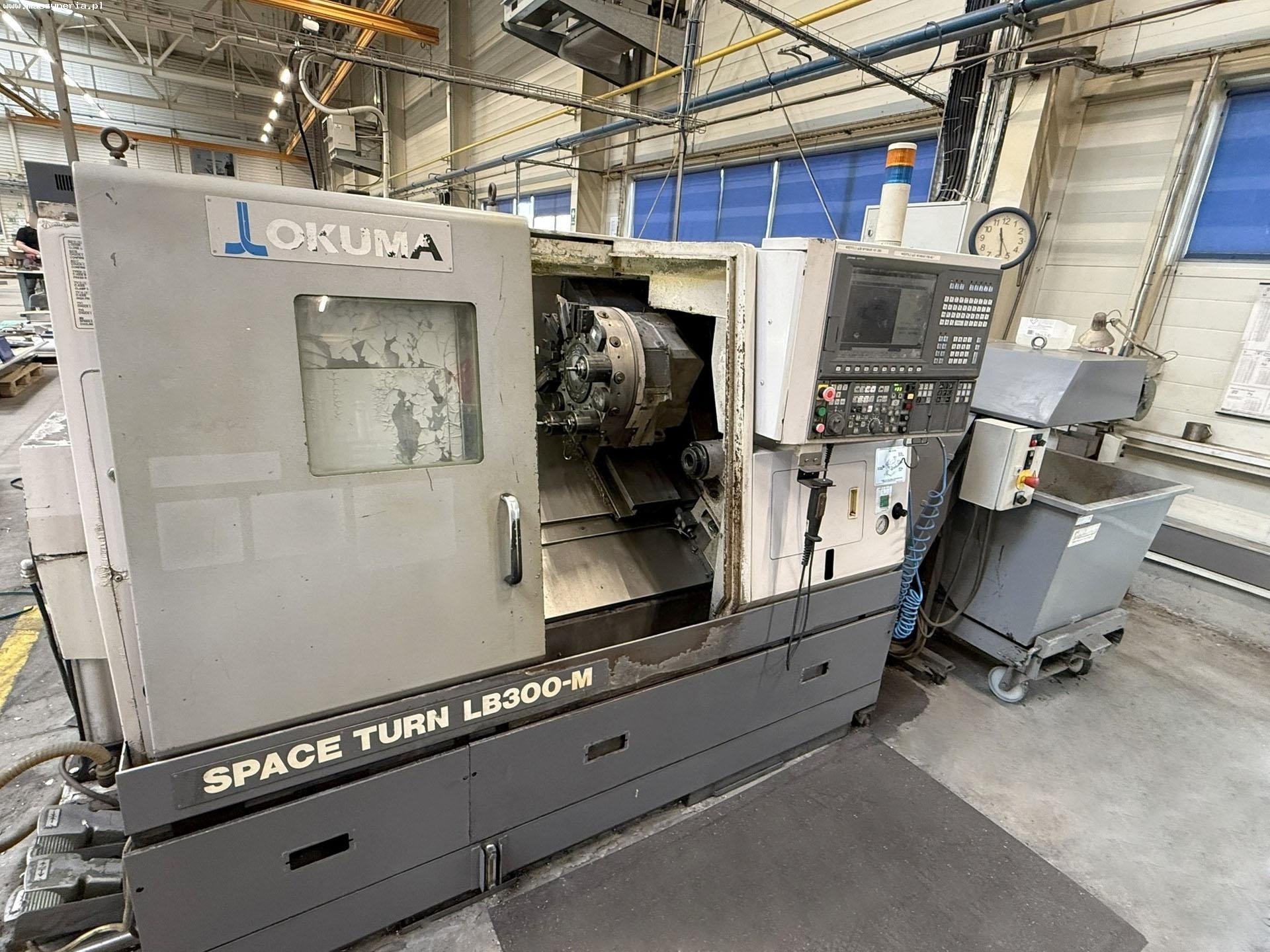

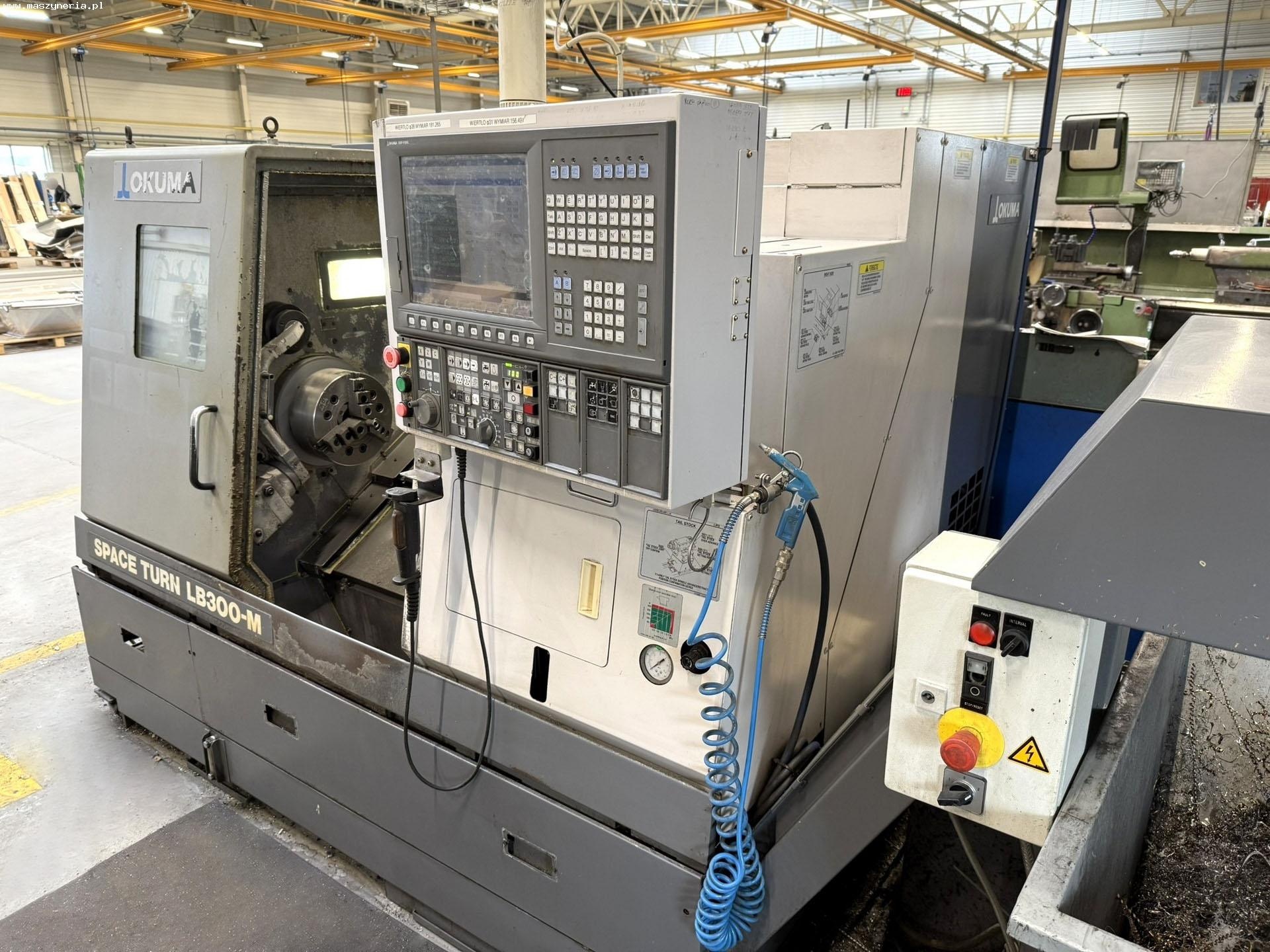

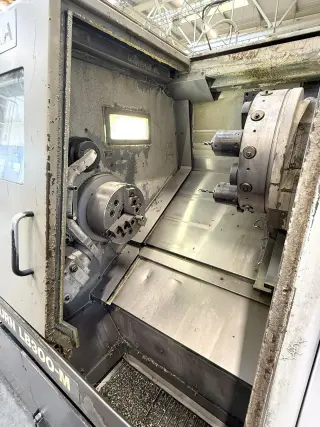

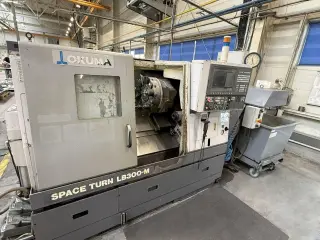

Токарный центр с ЧПУ OKUMA LB 300 M

Токарный центр с ЧПУ OKUMA LB 300 M был построен в 2006 году в Японии корпорацией OKUMA Corporation.

Технические характеристики токарного станка OKUMA LB 300 M

Общие данные

1. количество осей: 2 (X,Z)
2. диаметр обработки над станиной: 530 мм
3. диаметр обработки над поперечным суппортом: 420 мм
4. максимальный диаметр точения: 340 мм
5. максимальная длина точения: 500 мм
6. расстояние между центрам: 520 мм
7. подача по оси X/Z: 260/520 мм
8. скорость подачи по оси X/Z: 0,001-1000 мм/об
9. быстрое перемещение по оси X/Z: 20000/25000 мм/мин
10. диапазон вращения по оси C: 360° (шаг 0,001°)
11. время включения машины: 40036 h
12. время работы: 5364 h
13. мощность привода оси X/Z: 3/4 кВт
14. мощность насоса гидравлического блока: 2,2 кВт
15. мощность насоса для смазки направляющих: 0,018 кВт
16. мощность насоса охлаждающей жидкости: 0,25 кВт
17. электропитание: 3x 380 В; 50 Гц
18. высота машины: 1745 мм
19. занимаемая площадь (Д х Ш): 2200 x 1720 мм
20. вес нетто станка OKUMA LB 300-M: 4300 кг

Шпиндель

1. максимальная скорость вращения: 4500 об/мин
2. минимальная скорость вращения: 45 об/мин
3. отверстие шпинделя: 62 мм
4. диаметр шпинделя: 100 мм
5. конусное отверстие шпинделя: 70 мм
6. мощность привода (20 мин/непрерывная мощность): 15/11 кВт
7. конец шпинделя: JIS A2-6

Револьверная головка

1. диаметр инструмента: 40 мм
2. сечение хвостовика инструмента: 25х25 мм
3. скорость вращения шпинделя: 45-4500 об/мин
4. регулировка скорости вращения шпинделя: бесступенчатая

Задняя бабка

1. диаметр шпинделя задней бабки: 90 мм
2. конус шпинделя хвостовой бабки: MT5
3. ход шпинделя задней бабки: 120 мм

Оснащение токарного станка по металлу LB300 M

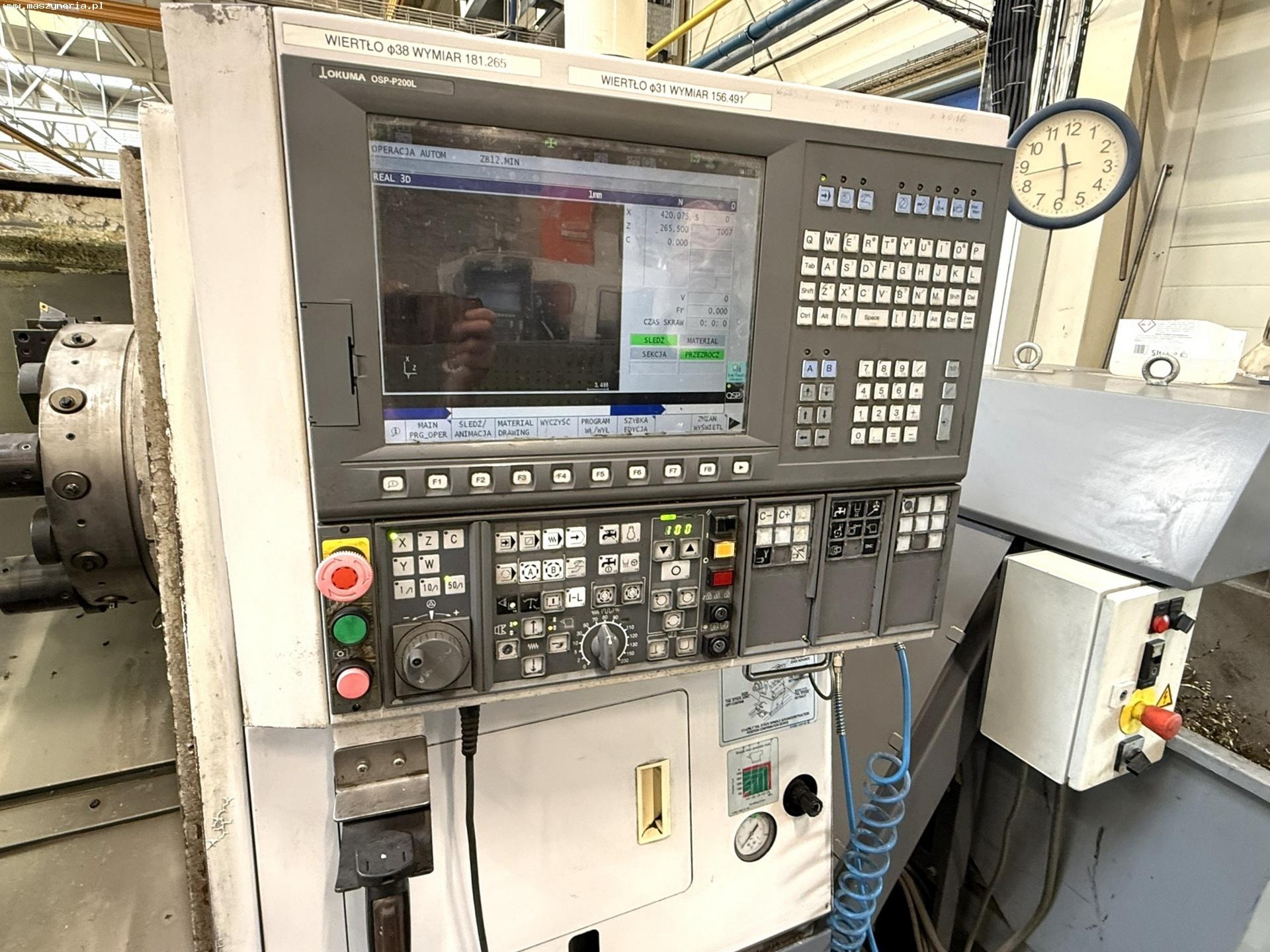

1. управление ЧПУ: OKUMA OSP-P200L

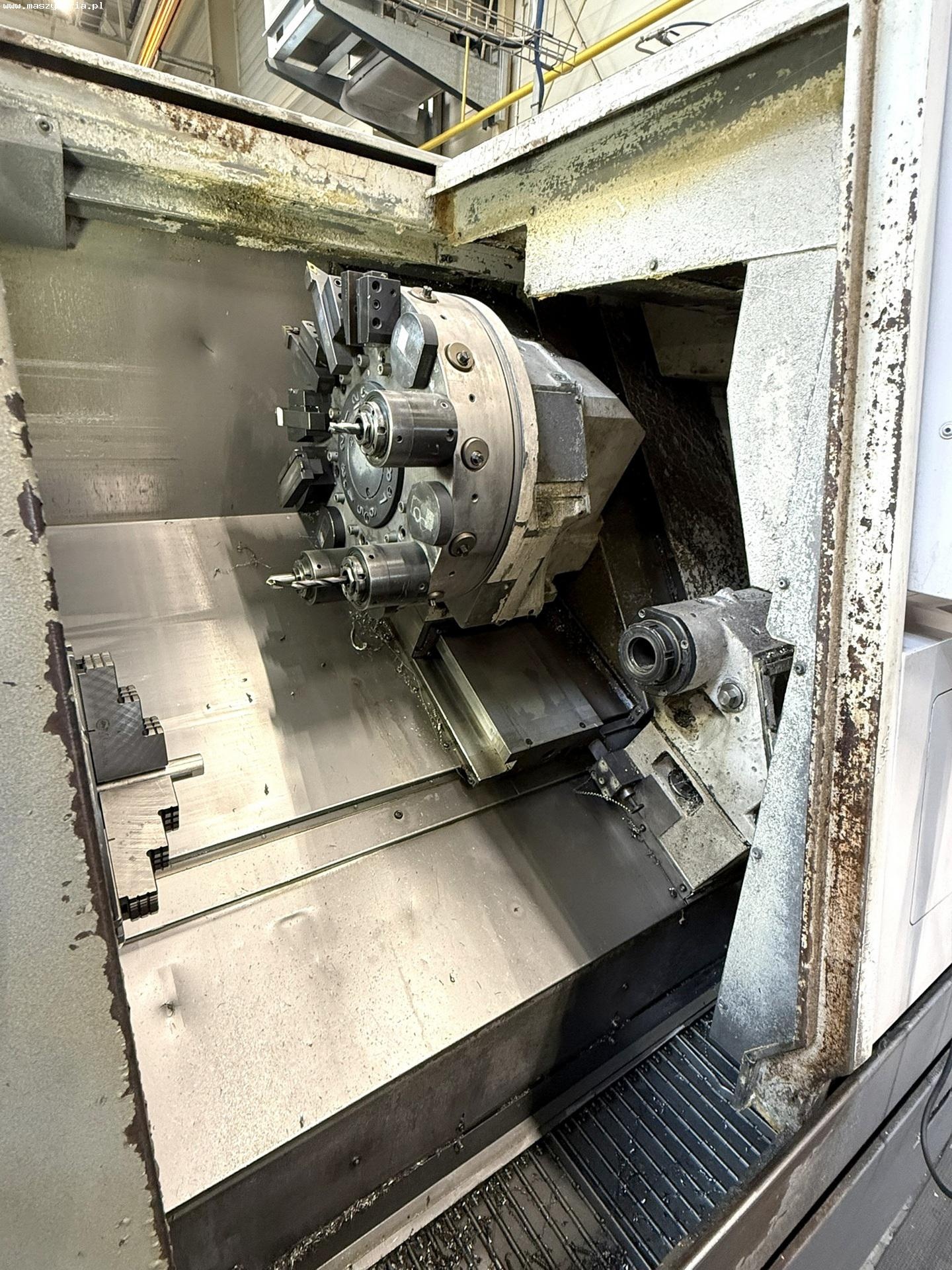

2. 12-позиционная револьверная головка типа V12
3. ось C
4. задняя бабка
5. конвейер стружки
6. освещение рабочей зоны
7. лампа индикации состояния станка
8. техническая документация
