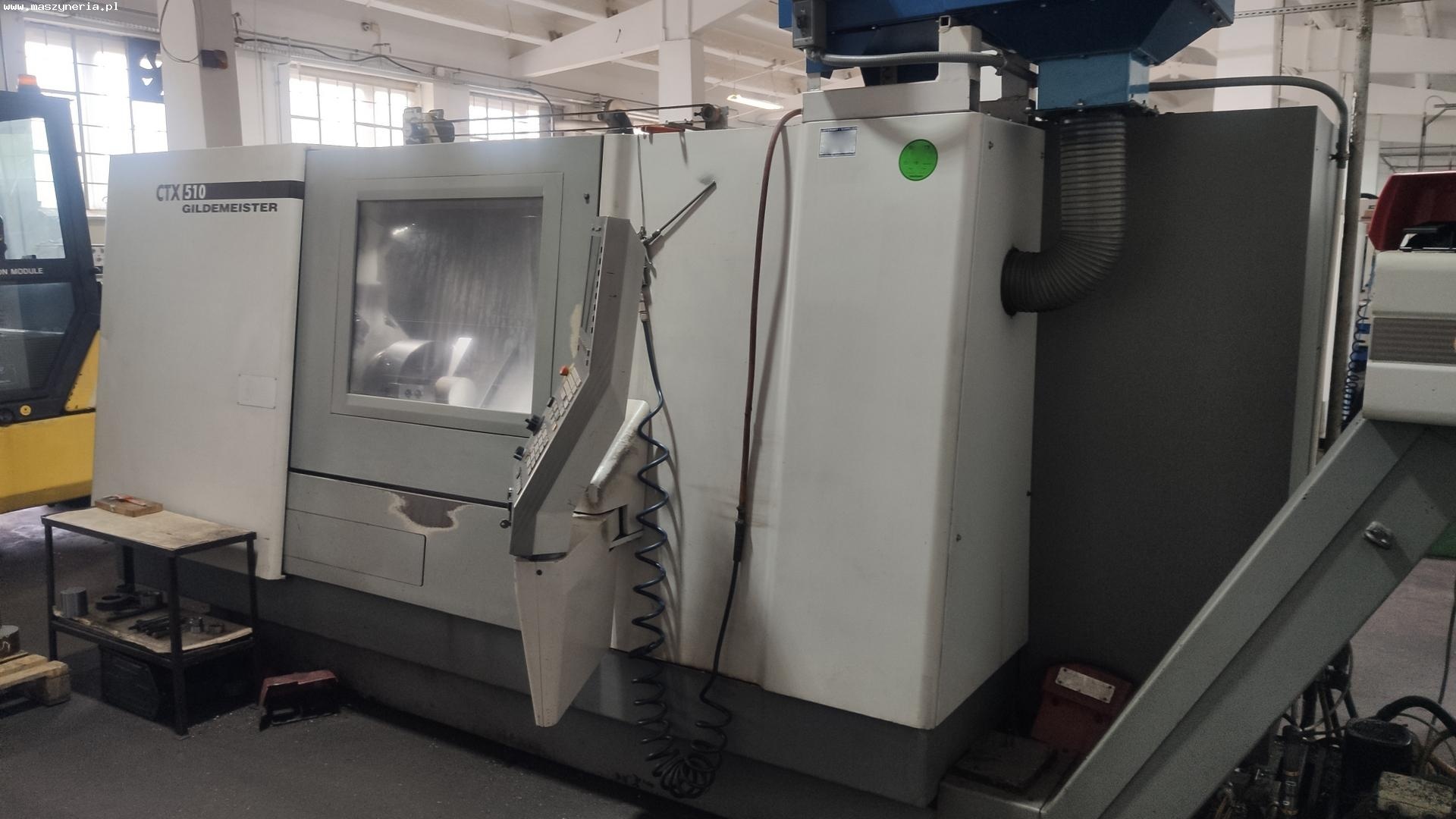

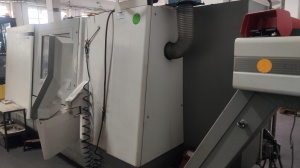

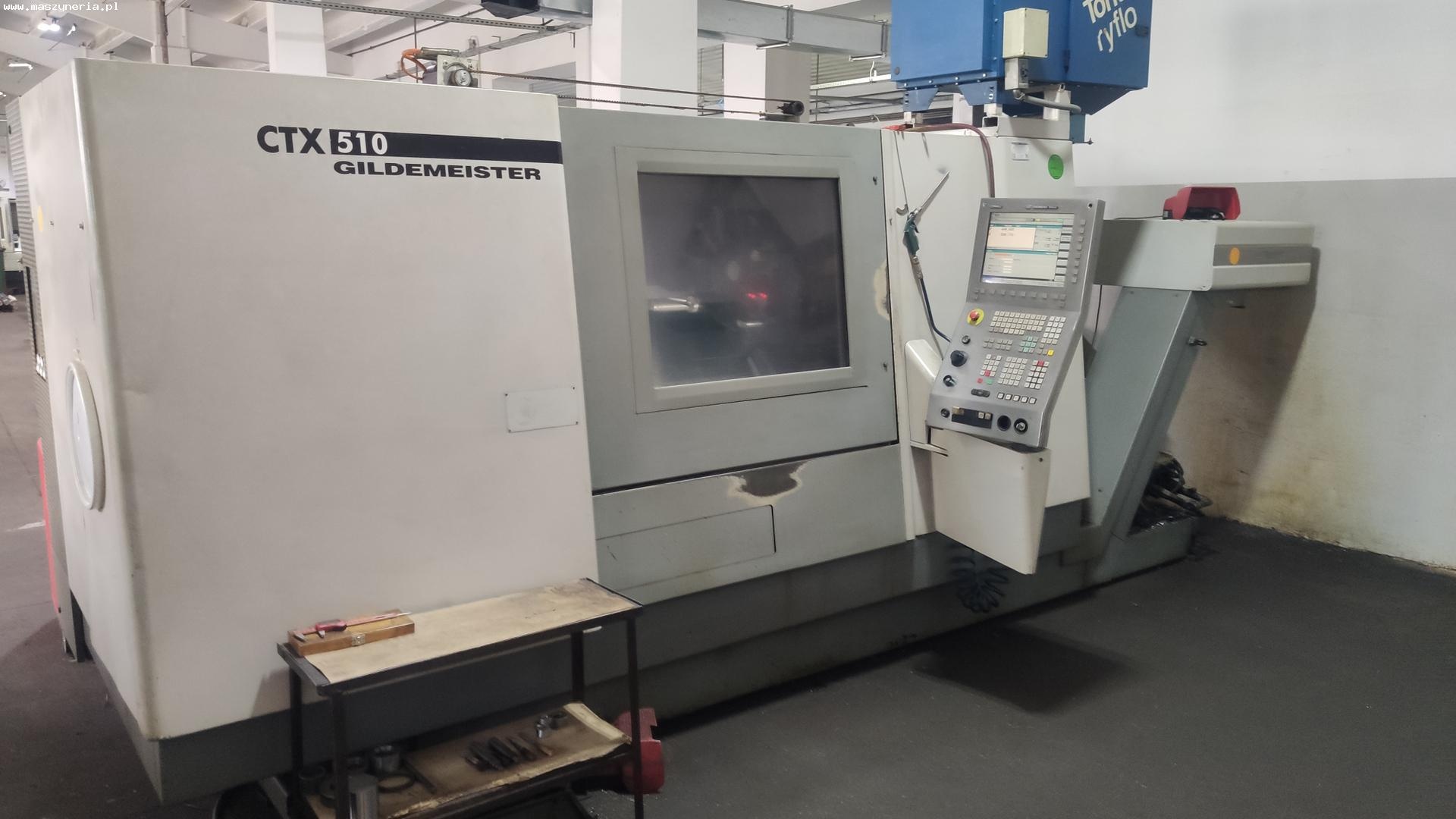

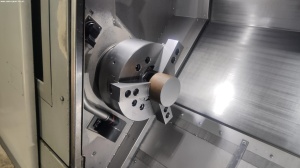

Токарный центр с ЧПУ DMG GILDEMEISTER CTX 510

Токарный центр с ЧПУ DMG GILDEMEISTER CTX 510 был построен в 2008 году.

Технические характеристики токарного станка DMG GILDEMEISTER CTX 510

• максимальный диаметр вращения: 465 мм
• максимальный диаметр поворота: 680 мм
• максимальный диаметр поворота над поперечной направляющей: 465 мм
• максимальный внешний диаметр зажимаемой заготовки: 400 мм
• подача по оси X/Z: 300/1050 мм
• быстрое перемещение по осям X,Z: 30 м/мин
• максимальная скорость вращения шпинделя: 3500 об/мин
• проход шпинделя: 97 мм
• мощность привода шпинделя (40%/100% DC): 42/31 кВт
• размер патрона: 15″

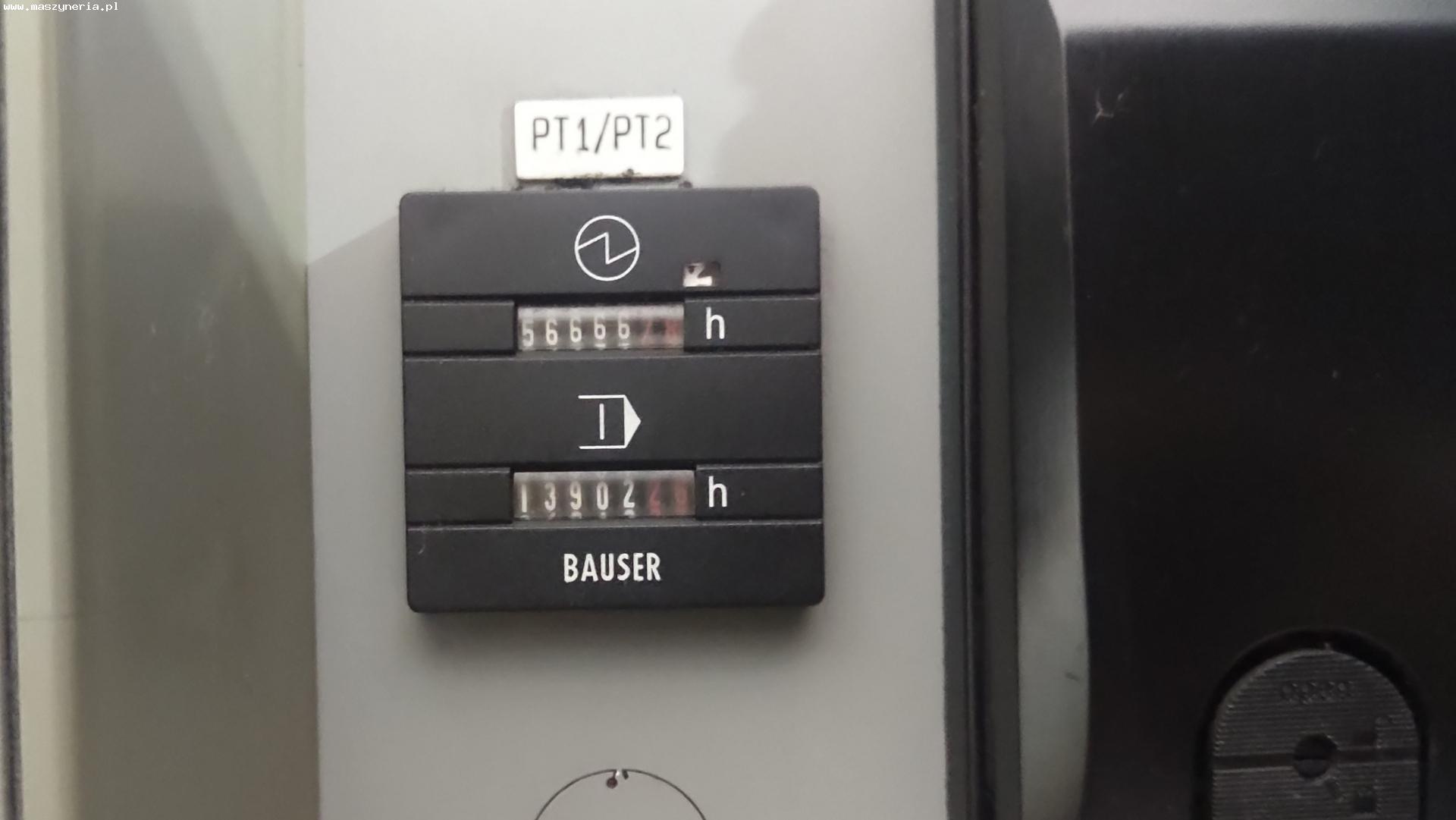

• часы работы: 13902 h
• установленная мощность: 50 кВА
• электропитание: 400 В; 50/60 Гц
• габаритные размеры станка

— длина с подавателем прутка: 5200 мм
— ширина: 1750 мм + 650 мм панель управления
— высота: 2100 мм + 650 мм система удаления масляного тумана

• вес машины: 7500 кг

Оснащение токарного центра CTX 510

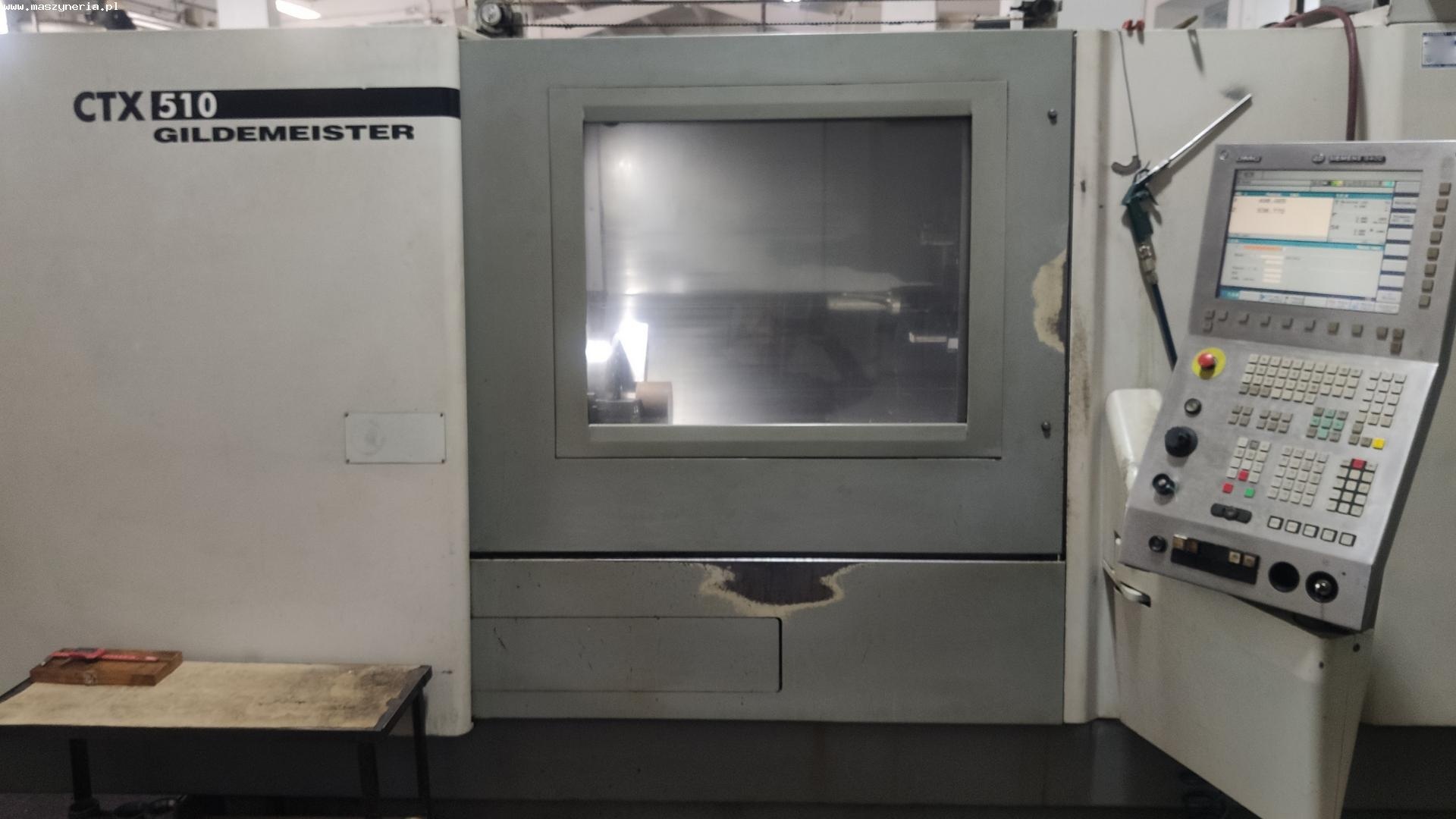

• контроллер ЧПУ: SIEMENS SINUMERIK 840D

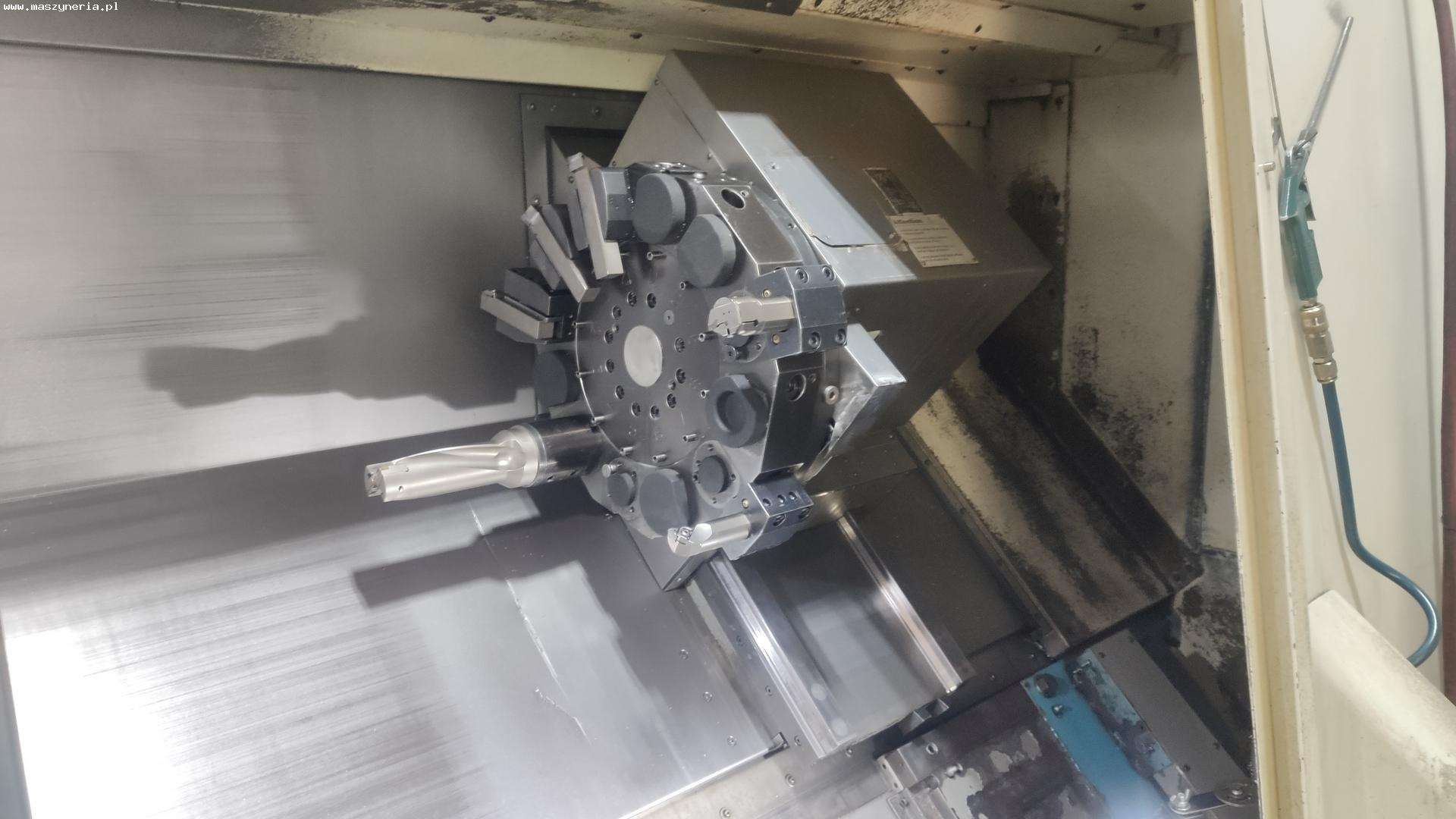

• 12-позиционная револьверная головка
• приводные инструменты
• ось C
• встроенный конвейер для стружки

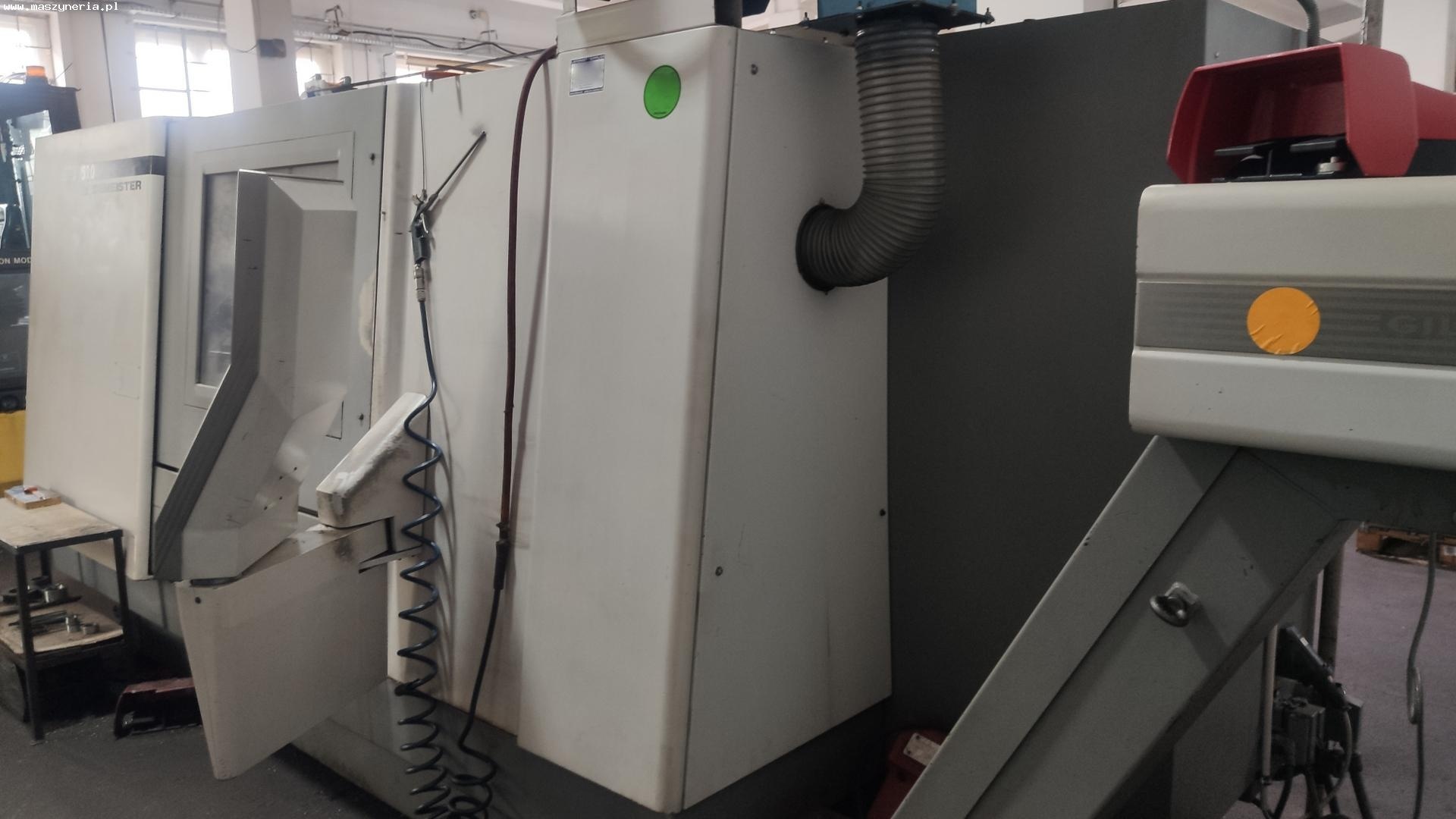

• система удаления масляного тумана

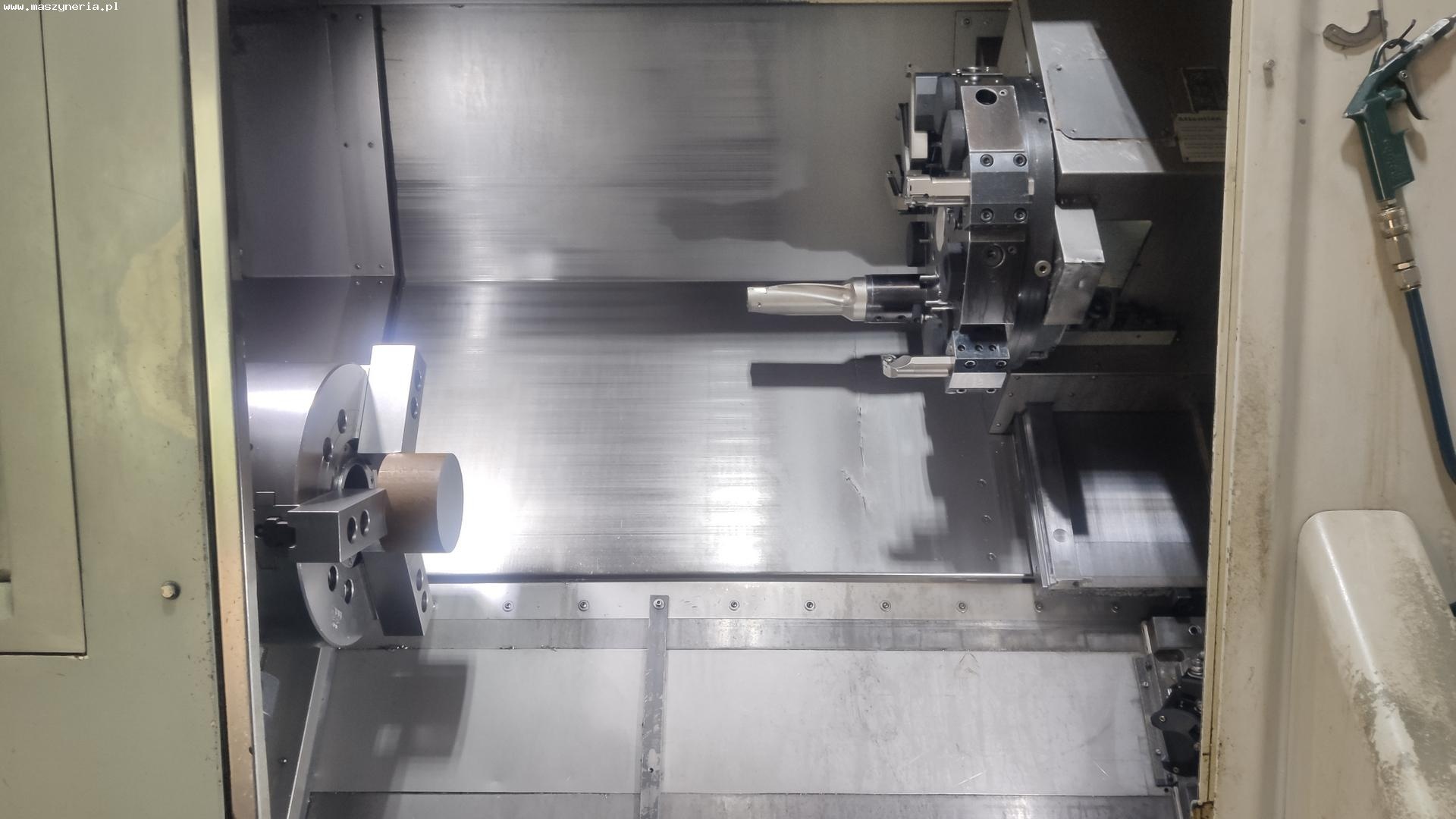

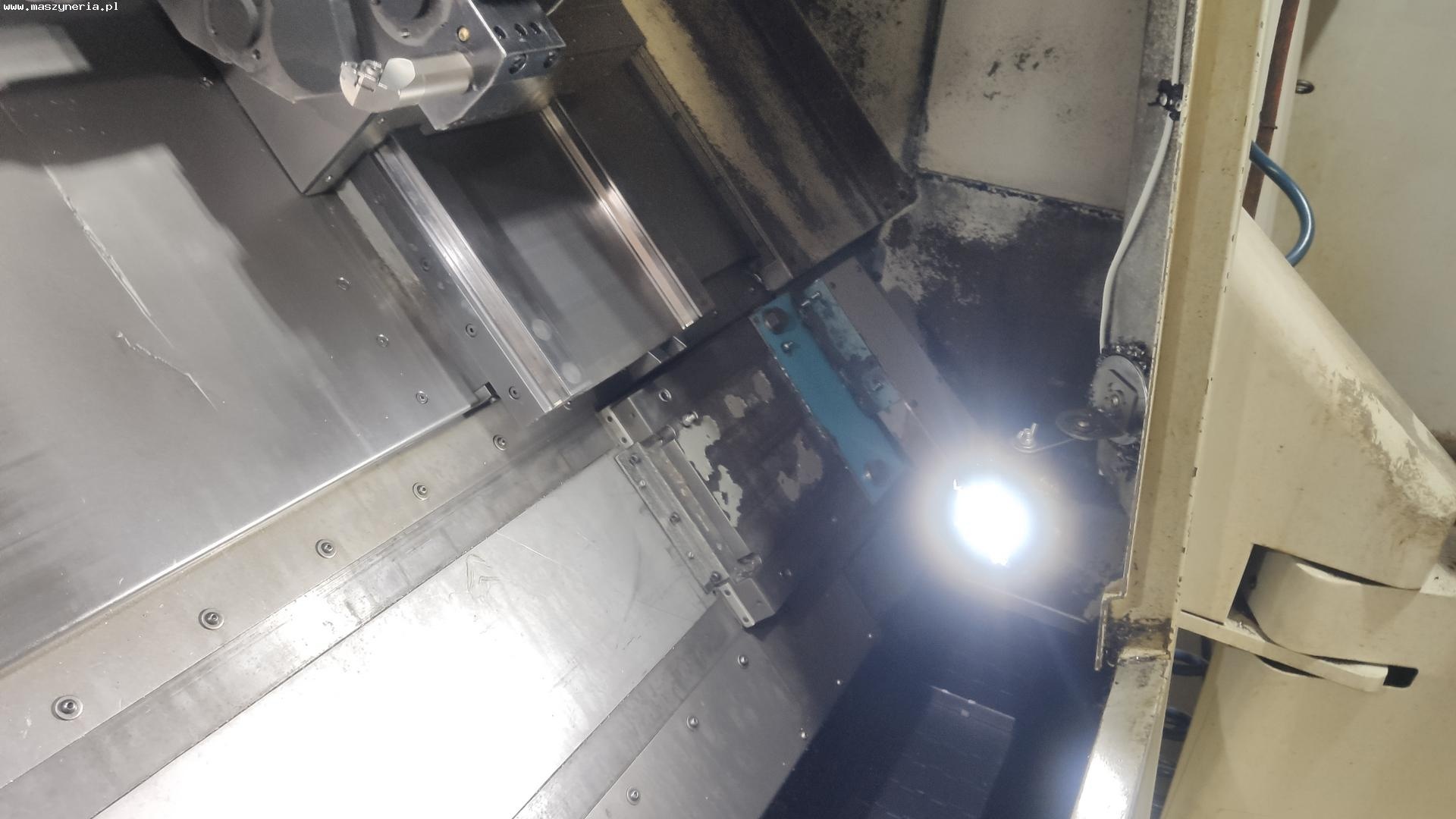

• освещение рабочей зоны
