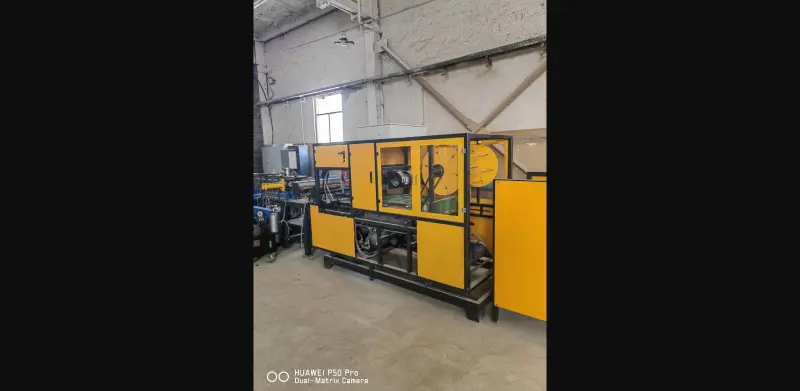

Одноступенчатая формовочная линия DY-720 Производительность шт/час 4200

1. Источник питания 380 В/3 P/50 Гц

2. Материал Пластиковый лист для термоформования PP/PS/PET/PVC

3. Способ привода Кулачок + воздушный цилиндр

4. Скорость формования ≦32 цикла/мин (Глубина формования≦130 мм)

5. Ширина листа W=720 мм (регулируется)

6. Давление воздуха 0,6 ~0,8Мпа

7. Расход воздуха 2200 л/мин

8. Производительность воздушного компрессора 2200~3000Л/мин

9. Расход воды ≈0,5 м3

10. Размеры машины 3,3×1,4×2,2 м

11. Потребление электроэнергии Прибл. 45 кВт

Мощность двигателя (кВт) 1,5

Скорость вакуумного насоса (м3/ч) 80

Предел образования волдырей (Па) 2×102

Давление воздуха 0.5~0.7

Глубина формования (мм) 80

Толщина листа (мм) 0.2-2.5

Воздушный компрессор (Л) 100

Блистерный способ нанесения Двойное всасывание или

четыре всасывания

Способ охлаждения С воздушным охлаждением

Диапазон толщин изделий (мм) 0.2-1

Укомплектована :

1) Штабелер DY-720

2) Гидропресс вырубки

3) Воздушный компрессор мощностью 15 кВт

4). Охладитель 3800

5) Прессформа для изготовления ланч-бокса

182*130*45 мм Вместимость 600 млл

- Электрический шкаф управления

- Стеллаж для разматывания листов

- Устройство для намотки ненужных листов

Конфигурация формовочной машины

Рама машины -Квадратная сталь размером 75 × 75: Швеллерная сталь модели 120:

основание машины сварено из дополнительной стальной пластины толщиной = 16 мм

Дверца машины- Верхняя часть дверцы со смотровым окошком со стороны

эксплуатации, нагревательная печь может выдвигаться наружу

Формовочная плита- Чугун с шаровидным графитом QT500, без пор, без песка

Столб- диаметр 4-х стоек. ≈ 80 мм, термическая обработка стали 40Cr, твердая

хромирование, зеркальная отделка, Диаметр направляющей втулки≤200 мм，

Материал: металлокерамика Zns

Червячное колесо- Стандартная модель 125, сделано в Китае

Двигатель- P-15 кВт (4P)

Толщина листа- 0,25~2,0 мм

Макс. Форма для формования 720×450 мм

Размер формовочной пластины 1300×470 мм

Рабочая скорость ≈32 цикла/мин

Воздушный цилиндр для растягивания ф125×125 мм

Электромагнитный клапан SMC, Япония

Инфракрасный керамический нагреватель размер: 240 × 80 мм: Верхняя духовка: в машинном направлении 7шт * 8 зон: Нижняя духовка: в машинном направлении

8шт * 8 зон: всего: 120 шт, мощность: 650 Вт/шт, сделано в Цзянсу, Китай
