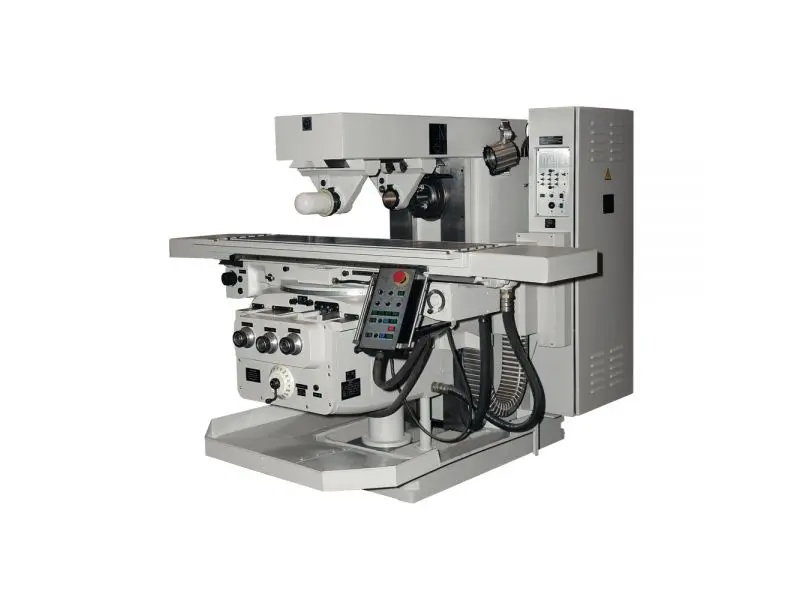

Горизонтальный консольно-фрезерный станок модели FU450MR (NC)

ОАО «СтанкоГомель» предлагает по лицензии немецкой компании "Heckert" горизонтальный консольно-фрезерный станок мод. FU450MR.

Данные станки обладают рядом существенных преимуществ:

- основные узлы (фундаментная плита, стойка, консоль, крестовый суппорт, салазки поворотной части и стол) изготавливаются из серого чугуна марки, имеют оптимальную форму и большую жесткость;

- поперечные и вертикальные направляющие с фторопластовым покрытием обладают хорошими антифрикционными свойствами (низким коэффициентом трения) и антизадирной способностью, что обеспечивает стабильность точностных параметров в течение не менее семи лет;

- наличие автоматических циклов обработки позволяет использовать станок не только в мелкосерийном, но и в крупносерийном производстве;

- станок имеет как автоматическое, так и ручное управление по трем осям; возможна обработка криволинейных поверхностей по разметке;

- станок имеет механизм опускания консоли, который исключает касание инструментом обработанной поверхности при обратном ускоренном ходе стола; при остановке консоль возвращается в исходное положение;

- наличие механизма попутной подачи в продольной координате обеспечивает необходимую жесткость и исключает вибрацию; фрезерование методом попутной подачи позволяет осуществить более эффективную обработку глубоких пазов и деталей из высокопрочных материалов; гидравлическое приспособление обеспечивает компенсацию зазора между ходовым винтом и маточной гайкой в продольном направлении в качестве предпосылки для попутного фрезерования; автоматическое подключение механизма попутной подачи при движении подачи и отключение во время ускоренного хода защищают маточную гайку ходового винта от изнашивания;

- модульная конструкция станка обеспечивает удобство при обслуживании или ремонте.

Технические характеристики станка FU450MR указаны ниже:

Станок изготавливается в климатическом исполнении УХЛ для категории размещения 4.1 по ГОСТ 15150.

Условия эксплуатации:

- температура воздуха – от плюс 10 до плюс 25°С;

- относительная влажность – 80% при 25°С.

Электрооборудование станка обеспечивает их эксплуатацию в помещении не выше зоны П-II по ПУЭ.

Рабочая поверхность стола, мм - 400 x 1600

Количество крепежных Т-образных пазов и размеры паза - 5х18х63

Нагрузка на стол, кг - 1500

Поворот стола в обе стороны, град. - ± 45

Наибольшее перемещение стола, мм

продольное (ось X) - 1120

поперечное (ось Y) - 345

вертикальное (ось Z) - 400

Мощность привода шпинделя, кВт - 11

Макс. крутящий момент на шпинделе, Нм - 1850

Конус для крепления инструмента в шпинделе - ISO-50

Количество подач - 18

Знаменатель геометрической прогрессии - 1.25

Диапазон частот вращения шпинделя, об/мин - 28…1400

Пределы рабочих подач стола, мм/мин

продольных и поперечных - 16…800

вертикальных - 5…250

Пределы скоростей ускоренных перемещений стола, мм/мин

продольных и поперечных - 3150

вертикальных - 1000

Перемещение стола на один оборот лимба, мм

продольное (ось X) - 5

поперечное (ось Y) - 5

вертикальное (ось Z) - 2

Перемещение стола (продольное, поперечное, вертикальное) на одно деление лимба, мм - 0,05

Расстояния, мм

от оси горизонтального шпинделя до контропоры (хобота) - 160

от оси горизонтального шпинделя до рабочей поверхности стола - 15… 415

от оси центрального паза стола до вертикальных направляющих стойки - 325…670

Точность геометрических форм и расположения обработанных поверхностей на длине 100 мм, мкм

Допуск плоскостности - 20

Допуск параллельности - 30

Допуск перпендикулярности - 20

Шероховатость обработанных поверхностей, мкм - 1,25

Класс точности станка - Н

Освещение рабочей зоны - наличие

Система охлаждения инструмента - наличие

Устройство цифровой индикации доп. опция

Электрошкаф - Релейная схема управления

Защита зоны резания - наличие

Масса станка (нетто/брутто), кг - 4000/4600

Габаритные размеры (ДхШхВ), мм - 2540х2145х2330
