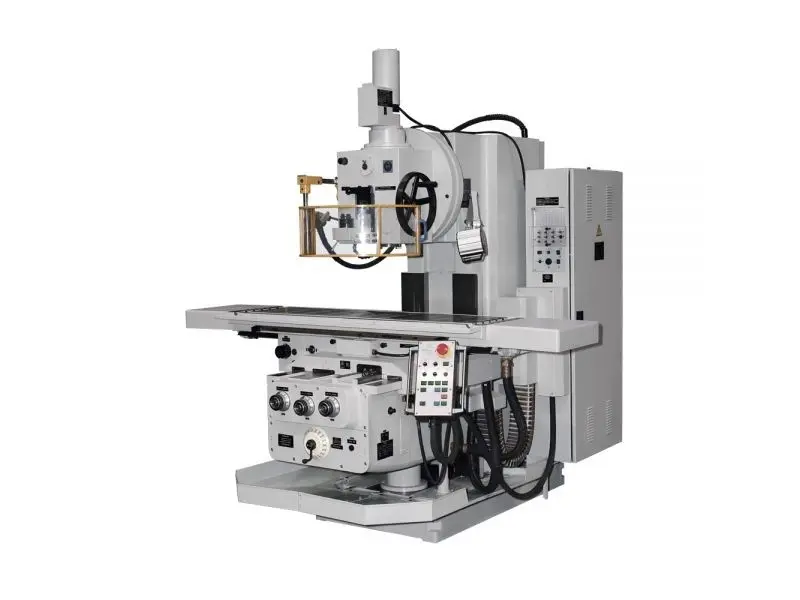

Вертикальный консольно-фрезерный станок модели FSS350MR (NC)

ОАО "СтанкоГомель" предлагает по лицензии немецкой компании "Heckert" вертикальный консольно-фрезерный станок модели FSS350MRNC, где NC – устройство цифровой индикации (УЦИ).

По типоразмеру данный станок соответствует станкам 6ДМ12, 6Т12 российского производства,однако по сравнению с ними обладает рядом существенных преимуществ:

- основные узлы (фундаментная плита, стойка, консоль, крестовый суппорт, салазки поворотной части и стол) изготавливаются из чугуна марки СЧ25, имеют оптимальную форму и большую жесткость;

- поперечные и вертикальные направляющие с фторопластовым покрытием обладают хорошими антифрикционными свойствами (низким коэффициентом трения) и антизадирной способностью, что обеспечивает стабильность точностных параметров в течение не менее семи лет;

- наличие автоматических циклов обработки позволяет использовать станок не только в мелкосерийном, но и в крупносерийном производстве;

- станок имеет как автоматическое, так и ручное управление по трем осям; возможна обработка криволинейных поверхностей по разметке;

- станок имеет механизм опускания консоли, который исключает касание инструментом обработанной поверхности при обратном ускоренном ходе стола; при остановке консоль возвращается в исходное положение;

- наличие механизма попутной подачи в продольной координате обеспечивает необходимую жесткость и исключает вибрацию; фрезерование методом попутной подачи позволяет осуществить более эффективную обработку глубоких пазов и деталей из высокопрочных материалов; гидравлическое приспособление обеспечивает компенсацию зазора между ходовым винтом и маточной гайкой в продольном направлении в качестве предпосылки для попутного фрезерования; автоматическое подключение механизма попутной подачи при движении подачи и отключение во время ускоренного хода защищают маточную гайку ходового винта от изнашивания;

- модульная конструкция станка обеспечивает удобство при обслуживании или ремонте.

Технические характеристики станка FSS350MRNC указаны ниже:

Станок изготавливается в климатическом исполнении УХЛ для категории размещения 4.1 по ГОСТ 15150.

Условия эксплуатации:

- температура воздуха – от плюс 10 до плюс 25°С;

- относительная влажность – 80% при 25°С.

Электрооборудование станка обеспечивает их эксплуатацию в помещении не выше зоны П-II по ПУЭ.

Станок должен питаться от 3-фазной сети переменного тока частотой 50 Гц. и напряжением 380V.

Таблица 1. Основные технические характеристики станка мод. FSS350MRNC.

Технические характеристики станка:

Рабочая поверхность стола, мм - 315х1250

Количество крепежных Т-образных пазов и размер, мм - 4х18х63

Максимальная нагрузка на стол, кг - 1000

Продольное перемещение стола, мм - 850

Поперечное перемещение крестового суппорта, мм - 270

Вертикальное перемещение консоли, мм - 350

Мощность двигателя привода шпинделя, кВт - 5,5

Количество скоростей вращения шпинделя - 18

Частота вращения шпинделя, об/мин - 28 … 1400

Конус для крепления инструмента в шпинделе - ISO-50

Максимальный крутящий момент на шпинделе, Нм - 925

Диаметр переднего подшипника, мм - 100

Максимальный диаметр фрезы, мм - 250

Перемещение пиноли, мм - 90

Угол поворота вертикальной фрезерной головки в обе стороны, град. - 45

Мощность двигателя подач, кВт - 1,5

Количество рабочих подач стола - 18

Перемещение стола на один оборот лимба, мм:

продольное (ось X) - 5

поперечное (ось Y) - 5

вертикальное (ось Z) - 2

Перемещение стола (Х,Y,Z) на одно деление лимба, мм - 0,05

Расстояние от торца вертикального шпинделя до плоскости стола, мм - 100 ... 450

Расстояние от оси шпинделя до вертикальных направляющих станины. - 370

Пределы рабочих подач стола, мм/мин

продольной и поперечной - 16 … 800

вертикальной - 5 ... 250

Ускоренное перемещение, мм/мин

продольное и поперечное - 3150

вертикальное - 1000

Точность геометрических форм и расположения обработанных поверхностей на длине 100 мм, мкм

Допуск плоскостности - 20

Допуск параллельности - 30

Допуск перпендикулярности - 20

Точность позиционирования в продольном направлении (по упору), мкм - ± 25

Шероховатость обработанных поверхностей, мкм - 1,25

Класс точности - Н

Освещение рабочей зоны - наличие

Централизованная автоматическая импульсная смазка направляющих по осям X,Y,Z. ходовых винтов по ося X.Y - доп. опция

Устройство цифровой индикации (УЦИ) - доп. опция

Защита зоны резания - наличие

Габаритные размеры станка (ДхШхВ), мм - 1990х1960х2320

Вес станка (брутто/нетто), кг - 3000/3520

В случае заказа станка, отличающегося от базового исполнения, модель, стоимость и срок поставки согласовываются дополнительно.
