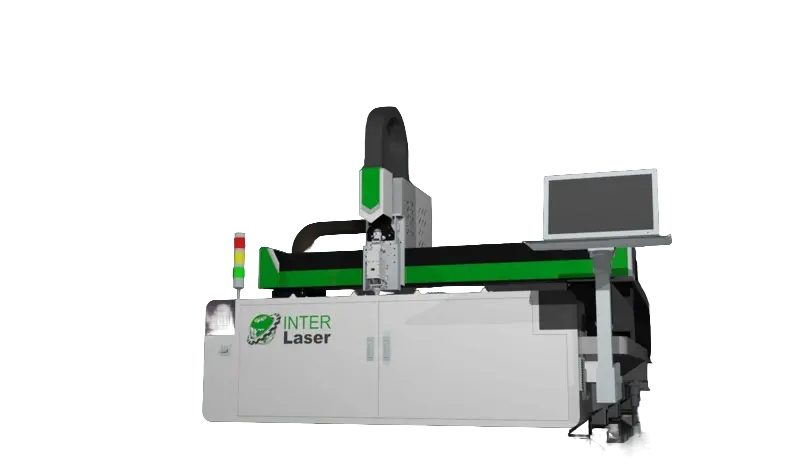

Станок лазерной резки для высокоскоростного раскроя листового металла INTERLASER A6 6000

Размер рабочего стола 6000 х 1500 мм

Мощность лазера 6 кВт

Точность позиционирования <0,05 мм/м

Минимальная ширина реза 0,01 мм

Максимальная нагрузка на стол до 3500 кг

Станок лазерной резки для высокоскоростного раскроя листового металла INTERLASER A6 6000

Область применения

Станки лазерной резки INTERLaser выполняют резку, гравировку и пробивку отверстий в листовом металле.

Эти станки обеспечивают высокую точность и превосходное качество обработки по контуру, Станки лазерной резки INTERLASER A6 6000 обрабатывают следующие металлы:

нержавеющая сталь

углеродистая сталь

легированные стали

другие металлы.

Благодаря своим передовым технологиям, применение станков INTERLaser обеспечивает максимальную эффективность и качество обработки металлов.

Характеристики высокоскоростного станка лазерной резки INTERLASER A6 6000

Элементы конструкции станка лазерной резки для раскроя листового металла INTERLASER A6 6000

RAYCUS CE волоконно оптический источник лазерного излучения

Источников Raycus CE - самое современное, надежное, дорогое и качественное поколение волоконных лазеров имеет большой диапазон мощности и гибкие варианты управления.

CE - расширенная гарантийная поддержка

Новый волоконнооптический лазер Raycus CE имеет более высокую, относительно предыдущих моделей, эффективность электрооптического преобразования, более высокое и стабильное оптическое качество.

Важнейшие характеристики волоконных лазеров Raycus CE:

уникально высокий производственный ресурс

низкая расходимость пучка, близкая к физическому пределу, это увеличило скорость резания на 13%.

Модули накачки высокой яркости.

Технология, увеличивающая коэффициент фотоэлектрического преобразования, улучшающая качество луча и снижающая стоимость использования.

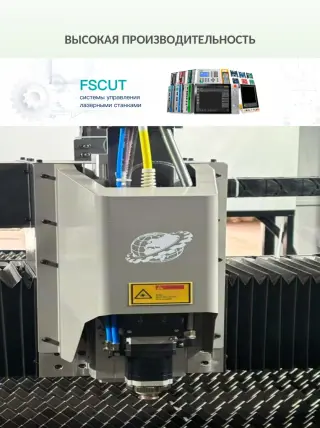

Режущая голова BOCI BLT421S с автофокусом

Режущая голова BOCI специально разработаная для сверхмощных лазерных станков, поддерживает работу с лазерным источником мощностью до 15 кВт.

Особенности режущей головки BOCI BLT421S:

Производится резка листового металла без шлака,

Охлаждение сопла и датчик водяного охлаждения.

Простота обслуживания

Выдвижной механизм отсеков с линзами, замена линз за пять минут

Защитные винты предохраняют режущую головку от повреждений

Группы внутренних датчиков для мониторинга замкнутого контура в реальном времени

Быстрая диагностика выявляет неполадки работы режущей головки

Фокусное расстояние определяется и контролируется операционной системой станка с точностью 0,05 мм. автоматическая регулировка позволяет избежать ошибок и сбоев, вызванных ручным настройками.

Система автоматически отслеживает положение и неровности листа и всегда поддерживает заданное фокусное расстояния обеспечивая качественный раскрой металла.

Водяной чиллер S&A CWFL

Компания S&A специализируется на системах охлаждения для лазерного оборудования.

Чилер оснащен компрессором японского производства.

В испарителях используются трубки из высококачественной нержавеющей стали (также могут быть установлены пластинчатые испарители).

Водяной контур оснащен многоступенчатым насосом, сухим фильтром и тепловым расширительным вентилем для превосходного качества работы, высокой эффективности охлаждения и снижения уровня шума.

Чиллер S&A оснащен автоматической защитной системой для безопасной и надежной работы, которая обеспечивает:

защиту от перепадов напряжения;

защиту от перегрева компрессора:

защиту от сверхтоков;

защиту от обрыва фаз в цепи питания;

защиту от утечки по цепи заземления;

регулировку температуры с помощью многофункционального дисплея;

аварийную сигнализацию при низком уровне воды в системе, отсутствии потока или превышении температуры воды;

осушение и фильтрацию в системе охлаждения;

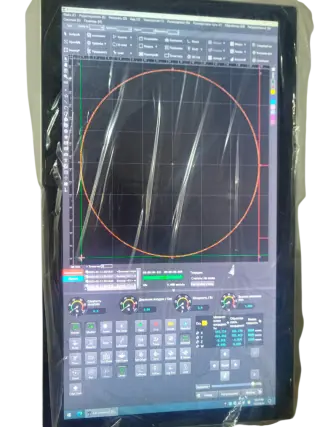

Программное обеспечение Cypcut FSCUT 4000E

Программное обеспечение Cypcut FSCUT создано для мощных лазерных станков имеет простое управление.

обратный ход по контуру;

изменение точки врезки и переход к любой врезке;

начало резки с любого места контура;

расчёт динамических параметров перемещений;

быстрая загрузка готовых чертежей и программ.

Режимы прожига, гравировки и резки настраиваются оператором по отдельности до начала резки. Оператору не придется останавливать процесс обработки материала, чтобы перенастроить станок и ввести новые установки, т.к. переключение между режимами происходит автоматически, что увеличивает производительность раскройного комплекса.

Усиленная сварная станина станка лазерной резки раскроя листового металла INTERLASER A6 6000

Станина станка собрана из толстостенной высокопрочной углеродистой листовой стали.

Напряжения в конструкции снимаются после операций сварки и отжига.

Этот процесс выполняется после предварительой обработки и обеспечивает отсутствие деформаций даже при длительном использовании.

Станина обладает отличной ударопрочностью, жесткостью и стабильностью на протяжении всего срока эксплуатации.

Для обеспечения общего качества станка и точности сборки всего станка финишная обработка проводится на прецизионном пятиосевом портальном станке за один установ.

Зональная система дымоудаления

Рабочее поле станка поделено на секции, отделенные друг от друга.

Зональная система дымоудаления переключает систему аспирации между секциями, обеспечивая увеличение скорости воздушного потока в зоне резания.

Эта система повышает эффективность вытяжного вентилятора.

Датчик предотвращения столкновений

Минимизирует риск столкновения режущей головки, вызванного подъемом заготовки и попаданием на заготовку инородных металлических объектов

Емкостный контроллер высоты

Автономный емкостной контроллер высоты в станке INTERLASER представляет собой высокопроизводительное устройство с обратной связью для управления лазерным станком.

Кроме применения методов управления, обычных для большинства аналогичных продуктов, емкостной контроллер обеспечивает Ethernet-подключение (по протоколу TCP / IP), благодаря чему реализуются такие функции ПО для управления станком лазерной резки, как автоматическое отслеживание высоты, резка кромок, перенос координатной системы, произвольная настройка высоты подъема режущей головки и компенсация <летающей оптики> .

Автоматическая система смазки по осям X1, X2, Y, Z

Станок оснащен централизованной автоматической системой подачи смазочной жидкости, что упрощает его обслуживание.

Автоматическая система смазки повышает надежность направляющих, снижает их износ и продляет срок службы всех направляющих по всем осям.
