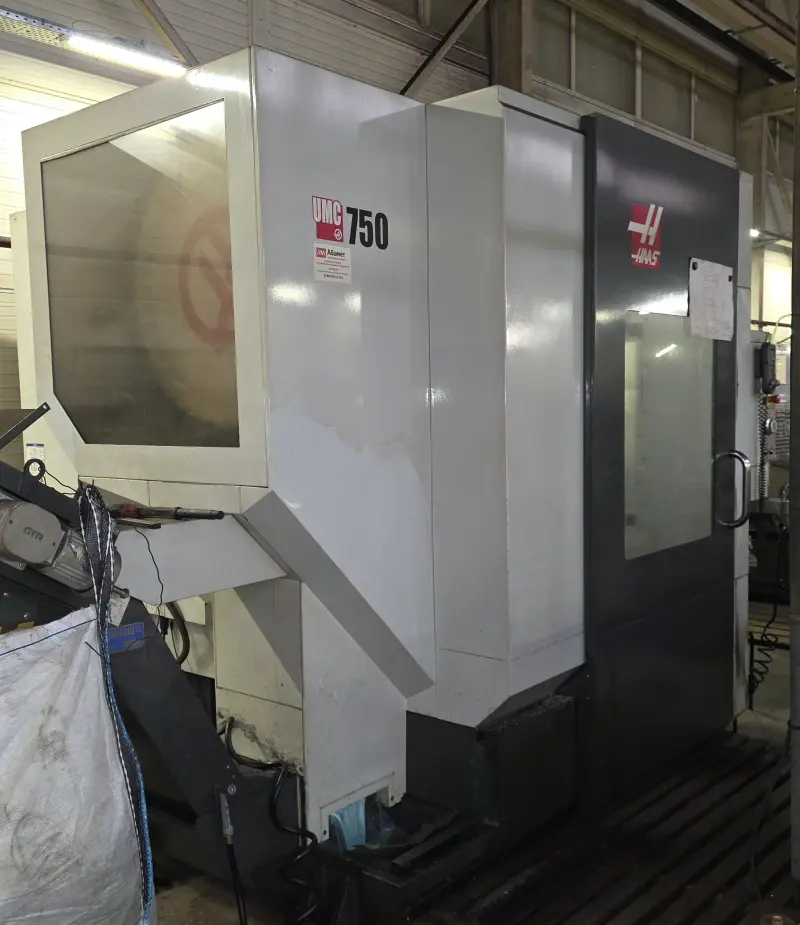

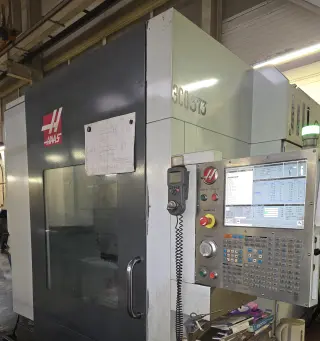

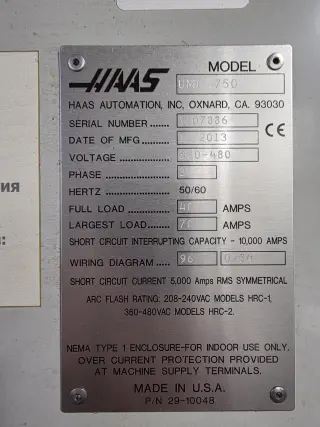

Пятиосевой универсальный вертикально-резерный
обрабатывающий центр с ЧПУ с встроенным
двухосевым наклонно-поворотным столом UMC-750
Параметры рабочей зоны
Размеры рабочей поверхности стола с Т-обр. пазами, мм
длина.................................................................................... 630
ширина.................................................................................. 500
Количество Т-образных пазов................................................................................ 7
Ширина Т-образных пазов, мм.............................................................................. 16
Расстояние между соседними Т-образными пазами, мм...................................... 63
Максимально допустимая нагрузка на стол
(равномерно распределенная), кг....................................................................... 300
параметры шпинлеля
Исполнение конуса шпинделя.......................................................................... IS040
Максимальная частота вращения шпинделя, обшин......................................... 8100
Максимальный крутящий момент (при п=2000 об/мин), Нм……..…………………..122
Максимальная мощность на шпинделе, кВт....................................................... 22,4
Способ передачи, крутящего момента.......................................... .прямой привод
Смазка подшипников шпинделя............................................. воздушно-масляная
Охлаждение шпинделя............................................................... ;………….водяное
Параметры перемещений рабочих органов
Величина рабочих перемещений по осям
по оси X, мм.......................................................................... 762
ло оси Y, мм.......................................................................... 508
по оси Z, мм.......................................................................... 508
по поворотной оси А, град……………..……полный оборот (360°)
по наклонной оси В, град.................................... .от +35 до -110
Расстояние от поверхности стола до торца шпинделя, мм
в крайнем нижнем положении шпинделя.............................. 102
в крайнем верхнем положении шпинделя............................ 610
Максимальная величина рабочих подач
по осям X, Y, Z, м/мин.......................................................... 16,5
Максимальная скорость холостых перемещений
по осям X, У, Z, м/мин……………………………………………. .25,4
Максимальная скорость вращения реей А и В
на рабочей подаче, град/сек................................................ 50,0
Максимальная скорость вращения осей А и В
при ускоренном перемещении, град/сек.............................. 50,0
Максимальные допустимые усилия по осям, кН
по оси X.............................................................................. 12,23
по оси У.............................................................................. 12,23
по оси Z.............................................................................. 15,72
Крутящий момент оси А, Нм................................................................................ 407
Тормозной момент оси А (при 6,9 бар), Нм......................................................... 678
Крутящий момент оси В, Нм................................................................................ 610
Тормозной момент оси В (при 6,9 бар), Нм…………………………………………... 2440
ПАРАМЕТРЫ ИНСТРУМЕНТАЛЬНОГО МАГАзина
Исполнение инструментального магазина................... ……………...Бокового типа
Тип устанавливаемых оправок………………………………………………………СТ40
Количество инструментальных позиций в магазине………………………………..40
Максимальный диаметр устанавливаемого инструмента, мм
при пустых соседних позициях ………………………………..127
при занятых соседних позициях ……………………………….....76
Максимальный вес устанавливаемого инструмента, кг …………………………...5,4
Время смены инструмента, сек
от инструмента к инструменту...………………………………....2,8
от стружки к стружке..... ……………………………………………3,6
Параметры точности
Точность позиционирования суппорта, мм............................ ……………...±0,0050
Повторяемость позиционирования суппорта, мм…………………………..…±0,0025
Точность позиционирования по осям А и В, угл. сек. ……………………………...±15
Повторяемость позиционирования по осям А и В, угл. сек. ……………………...±10
Параметры устройства ЧПУ
Тип устройства....................................................... ……………………...Haas-Fanuc
Количество управляемых осей ……………………………………………………………5
Тип монитора для отображения информации....................... ………………LCD 15"
Скорость обработки программ, блоков/сек........................... ………………до 1000
Тип интерфейса
(скорость передачи данных, Бод)............................. ……………….RS232 (115200)
Тип интерфейса для подключения съемных
носителей памяти ………………………………………………………………………..USB
Объем памяти для хранения программ, кБ …………………………………………1024
Минимальная дискретность задаваемых значений, мм...………………………0,001
Параметры управления УЧПУ:
- ISO программирование в G-кодах;
- графическая 2D визуализация;
- 17 встроенных стандартных циклов обработки;
- текстовый редактор управляющих программ;
- круговой многофункциональный JOG-маховичок;
- калькулятор для расчета режимов резания и геометрии;
- мониторинг режущего инструмента по нагрузке и стойкости;
- функция компенсации инструмента с возможностью учета износа;
- метрическая и дюймовая система;
- возможность продолжения программы с любого кадра;
- автодиагностика станка;
- 5 дополнительных М-функций для вспомогательного оборудования;
- динамическое смещение рабочего нуля;
- контроль положения кончика инструмента.
