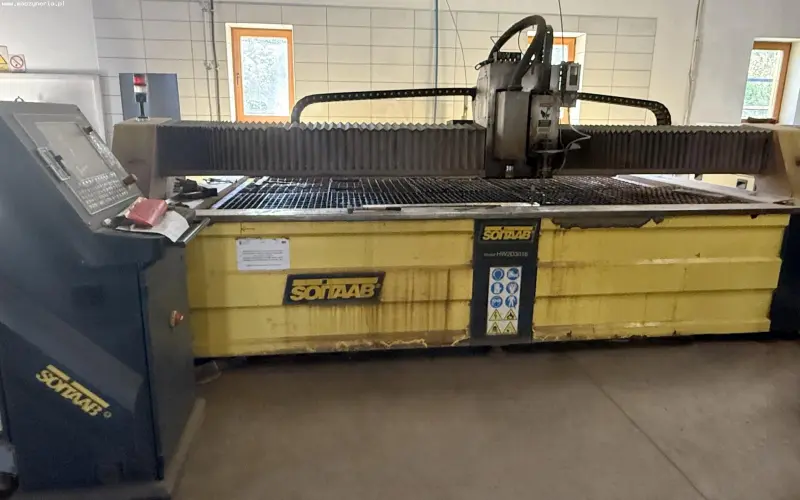

Станок гидроабразивной резки SOITAAB DUALINE 1530

Станок гидроабразивной резки SOITAAB DUALINE 1530 был построен в 2011 году в Италии компанией SOITAAB Impianti srl.

Технические характеристики станка для гидроабразивной резки SOITAAB DUALINE 1530

Машина для гидроабразивной резки SOITAAB

1. подача по оси X/Y/Z: 3000/1500/200 мм
2. скорость резки: 1-20000 мм/мин
3. скорость свободной подачи: 35000 мм/мин
4. площадь рабочего стола (Д х Ш): 3000 x 1500 мм
5. максимальная нагрузка на рабочий стол: 1000 кг/м2
6. точность позиционирования: ± 0,1 мм/м
7. точность повторяемости: ± 0,05 мм/м
8. давление пневматической системы: 7 бар
9. производительность пневматической системы: 100 л/мин
10. максимальный ток: 10 A
11. питание: 3x 400 В; 50/60 Гц

Насос высокого давления AS-6050M

1. контроллер ПЛК
2. максимальное давление на выходе: 60000 PSI
3. расход: 4,2 л/мин
4. мощность двигателя: 37 кВт
5. подача воды для резки

— максимальное давление: 7,8 бар

— минимальное давление: 1,4 бар

— максимальная температура: 21°C

— минимальная температура: 4,4°C

— расход: 7,6 л/мин

1. подача охлаждающей воды

— максимальное давление: 7,9 бар

— минимальное давление: 2,8 бар

— максимальная температура: 21°C

— минимальная температура: 4,4°C

— расход: 11,5 л/мин

1. интенсификатор с передовой технологией AIT (Advanced Intesifier Technology) — это устройство поддерживает давление резания до 60000 PSI, а также облегчает замену изнашивающихся компонентов и сокращает интервалы между техническим обслуживанием и эксплуатационные расходы до минимума
2. двойной гидравлический контур и контур регулирования давления
3. система охлаждения
4. радиатор и масляный фильтр
5. электродвигатель
6. аккумулятор
7. автоматический сливной клапан
8. гидравлическое масло: минеральное масло ISO AW 46
9. температура окружающей среды: 4,4-35°C
10. относительная влажность: 95%
11. номинальный ток: 74 A
12. электропитание: 400 В переменного тока; 50 Гц
13. размеры (Д х Ш х В): 1930 x 1016 x 1422 мм
14. вес нетто: 1410 кг
15. вес брутто: 1550 кг

Оборудование станка для гидроабразивной резки SOITAAB

1. управление ЧПУ: SOITAAB CNC III
2. программное обеспечение CAD/CAM с модулем NESTING
3. насос высокого давления AS-6050M с интенсификатором
4. режущая головка AccuValve
5. головка плазменной резки
6. источник плазмы: HYPERTHERM HPR 260 XD
7. система подачи абразива с баком 700 кг
