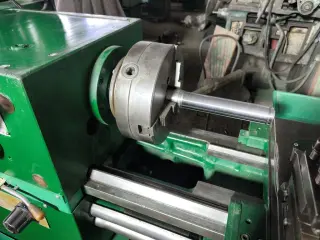

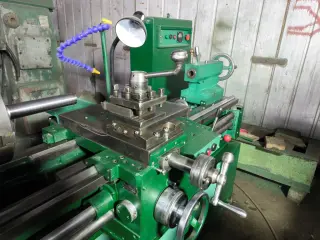

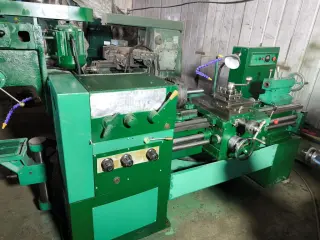

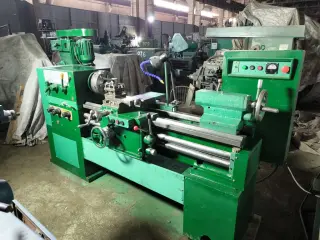

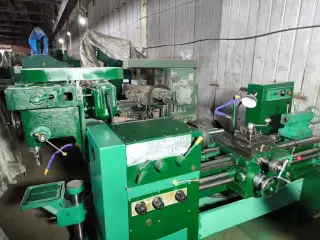

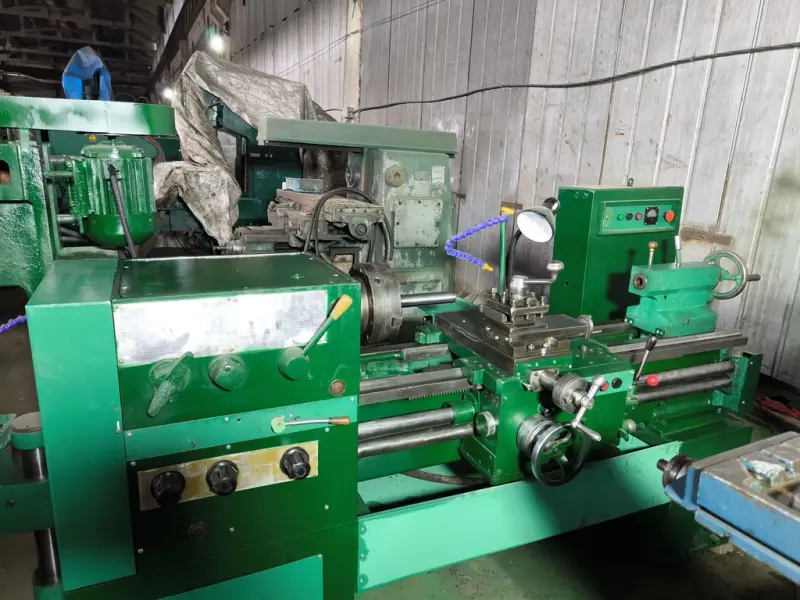

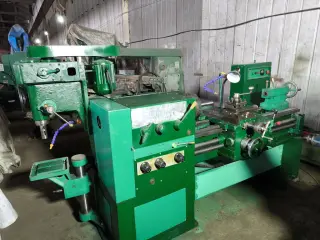

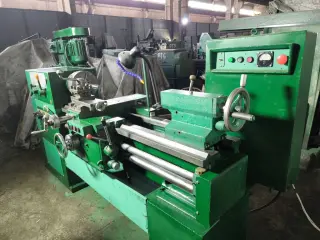

1Д95 станок токарно-винторезный комбинированный

1Д95 станок токарно-винторезный комбинированный, хорошем рабочем состоянии, проведена ревизия, Новая Электрика, продаю с проверкой в работе.

Универсальные токарно-винторезные станки 1Д95 предназначены для токарной обработки наружных и внутренних поверхностей деталей типа тел вращения разнообразного осевого профиля, в том числе для нарезания метрической, модульной, дюймовой и питчевой резьб на заготовках, устанавливаемых в центрах или патроне.

Особенности конструкции и принцип работы станка

Комбинированный станок 1Д95 состоит из 3-х основных агрегатов:

• Токарно-фрезерного

• Сверлильного

• Заточного

• Заточное приспособление рекомендуется устанавливать отдельно от станка.

Каждый агрегат имеет самостоятельный привод.

Благодаря наличию ряда специальных приспособлений: долбежного, вертикально и горизонтально фрезерных, заточного достигается универсальность станка. На нем можно выполнять токарные, фрезерные, сверлильные, расточные, долбежные работы и нарезание резьб: метрической, дюймовой, модульной и питчевой; а также выполнять простейшие заточные работы.

Наименование параметра 1Д95

Основные параметры

Класс точности по ГОСТ 8-82 Н

Наибольший диаметр заготовки над станиной, мм 400

Наибольший диаметр заготовки над выемкой станины (по заказу), мм 550

Наибольший диаметр заготовки над суппортом, мм 210

Высота центров над направляющими станины, мм 210

Наибольшая длина заготовки (РМЦ), мм 1000

Наибольшая длина обтачивания, мм 950

Передняя бабка

Наибольшее вертикальное перемещение передней бабки, мм нет

Шпиндель

Диаметр сквозного отверстия в шпинделе, мм 52

Наибольший диаметр прутка, мм 50

Число ступеней частот прямого вращения шпинделя 16

Частота прямого вращения шпинделя, об/мин 16..1250

Число ступеней частот обратного вращения шпинделя 16

Частота обратного вращения шпинделя, об/мин 16..1250

Размер внутреннего конуса в шпинделе Морзе 6

Конец шпинделя по ГОСТ 12593-72 6К

Торможение шпинделя Электрическое

Суппорт-стол. Подачи

Наибольшее продольное перемещение каретки суппорта, мм 950

Наибольшее поперечное перемещение суппорта, мм 300

Наибольшее поперечное перемещение верхнего суппорта (резцовые салазки), мм 100

Число ступеней продольных/ поперечных подач 16/ 16

Пределы скорости продольных подач, мм/об 0,0028..0,078

Пределы скорости поперечных подач, мм/об 0,0014..0,039

Скорость быстрых перемещений суппорта, продольных/ поперечных, м/мин 4/ 2

Перемещение резцовых салазок на одно деление лимба, мм 0,05

Количество нарезаемых резьб метрических 18

Пределы шагов нарезаемых резьб метрических, мм 0,5..14

Количество нарезаемых резьб дюймовых 35

Пределы шагов нарезаемых резьб дюймовых 60..3,5

Количество нарезаемых резьб модульных 18

Пределы шагов нарезаемых резьб модульных 0,5..7

Количество нарезаемых резьб питчевых 35

Задняя бабка

Наибольшая длина вертикального перемещения задней бабки, мм нет

Наибольшая длина перемещения пиноли задней бабки, мм 120

Размер внутреннего конуса Морзе 4

Сверлильный агрегат

Наибольший диаметр сверления, мм 25

Наибольший ход шпинделя, мм 80

Вылет оси сверлильного шпинделя, мм 210

Диаметр сверлильного стола, мм 280 х 280

Размер внутреннего конуса сверлильного шпинделя Морзе 3

Расстояние от конца шпинделя до сверлильного стола, мм 400

Количество скоростей шпинделя 6

Частота прямого вращения шпинделя, об/мин 11..78

Электродвигатель главного привода, кВт 4

Габариты станка (длина ширина высота) (РМЦ 1000), мм 3000 х 1200 х 1610

Масса станка (РМЦ 1000), кг 2030

И много других станков.
