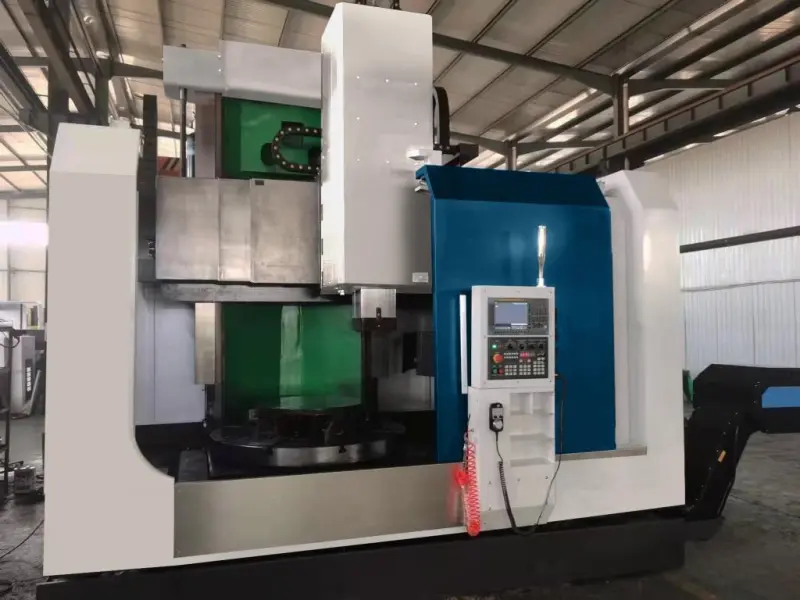

Токарно-карусельный станок с ЧПУ, VL160M

Характеристики :

1. Рабочий диапазон

• Макс. диаметр точения: φ1600 мм.

• Макс. диаметр качания: φ1650 мм.

• Макс. высота заготовки: 1000 мм.

• Макс. масса заготовки: 5000 кг.

2. Перемещения

• Перемещение по оси X: −50∼1000 мм.

• Перемещение по оси Z: 800 мм.

3. Рабочий стол

• Диаметр рабочего стола: φ1400 мм.

• Диапазон скоростей шпинделя: 1∼160 об/мин.

• Макс. скорость вращения оси C: 2 об/мин.

• Тип регулировки: механическая / две передачи, бесступенчатая.

• Мощность главного двигателя: 30 кВт.

4. Фрезерный шпиндель

• Скорость шпинделя: 1∼2400 об/мин.

• Мощность двигателя шпинделя: 15 кВт.

• Держатель инструмента: BT50.

• Штифт: P50T I (MAS403).

• Поперечное сечение квадратного резцедержателя: 240×240 мм.

5. Производительность обработки

• Крутящий момент шпинделя: 16\ 000\ \text{Н•м}.

• Макс. перемещение поперечной балки: 800 мм.

6. Скорости

• Скорость быстрого перемещения (X/Z): 4/4 м/мин.

• Скорость подачи при резании: 1∼2000 мм/мин.

7. Инструментальный магазин

• Метод смены инструмента: ATC (автоматическая смена инструмента).

• Количество позиций: 12 (4 — для токарных инструментов, 8 — для фрезерных и сверлильных).

• Размер токарных инструментов: 32×32 мм.

• Макс. размер инструмента: 280Ш×150В×380Д мм.

• Макс. масса инструмента: 30 кг.

• Макс. нагрузка на магазин инструментов: 560 кг.
