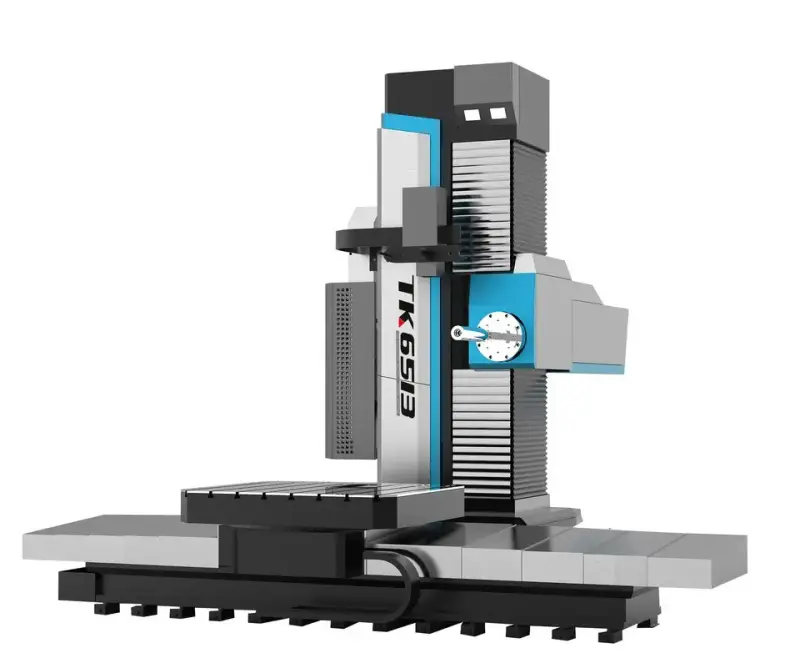

Технические характеристики
1. Параметры шпиндельного узла:
• диаметр расточного вала: ∅110 мм;
• диаметр конца фрезерного вала: ∅221,44 мм;
• конус : ISO 50 (BT50, 7:24);
2. Характеристики главного двигателя и шпинделя:
• мощность главного двигателя: 22 кВт;
• максимальный крутящий момент шпинделя: 2500 Н•м;
• максимальное осевое усилие шпинделя: 20 000 Н;
• частота вращения шпинделя: 10–2000 об/мин.
3. Параметры рабочего стола:
• размер рабочего стола: 1200 × 1400 мм;
• грузоподъёмность рабочего стола: 8000 кг;
• ширина Т образного паза стола: 28 мм;
• расстояние от центра шпинделя до поверхности рабочего стола: 0–2500 мм.
4. Перемещения по осям:
• перемещение стола по оси X: 2500 мм;
• вертикальное перемещение передней бабки по оси Y: 2000 мм;
• продольное перемещение колонны по оси Z: 600 мм;
• перемещение по вертикальной оси V: 1200 мм;
• поворот стола по оси B: 360°.
5. Рабочие подачи (бесступенчатая регулировка):
• ось X: до 5000 мм/мин;
• ось Y: до 5000 мм/мин;
• ось Z: до 3000 мм/мин;
• ось W: до 3000 мм/мин;
• ось B: 360 °/мин.
6. Максимальные скорости быстрого перемещения:
• оси X, Y, Z: 5000 мм/мин;
• ось W: 3000 мм/мин;
• ось B: 360 °/мин.
7. Система управления:
• система ЧПУ: Fanuc Series Oi MF
магазин 40 инструментов
