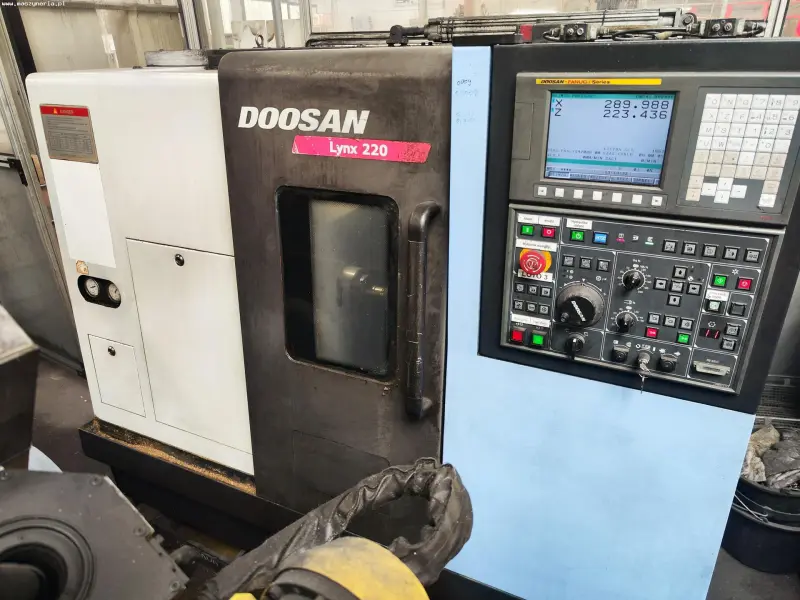

Токарный станок с ЧПУ DOOSAN LYNX 220A

Токарный станок с ЧПУ DOOSAN LYNX 220A был построен в 2010 году в Южной Корее компанией Doosan Infracore.

Технические характеристики токарного станка по металлу DOOSAN LYNX 220A

1. диаметр обработки над станиной: 510 мм
2. максимальный диаметр точения: 320 мм
3. рекомендуемый диаметр точения: 170 мм
4. максимальная длина точения: 322 мм
5. диаметр прутка: 45 мм
6. подача по оси X: 175 (160+15) мм
7. подача по оси Z: 330 мм
8. быстрое перемещение по оси X/Z: 30/36 м/мин
9. скорость вращения шпинделя: 6000 об/мин
10. диаметр отверстия шпинделя: 53 мм
11. диаметр подшипника шпинделя: 90 мм
12. конец шпинделя: A2-5
13. мощность привода шпинделя (30 мин/непрерывная мощность): 15/11 кВт
14. диаметр патрона: 6″
15. диаметр инструмента: 25х25 мм
16. диаметр расточного прутка: 40 мм
17. диаметр пиноли задней бабки: 65 мм
18. удлинение пиноли задней бабки: 80 мм
19. конус пиноли задней бабки: MT4
20. мощность привода осей X,Z: 1,8 кВт
21. мощность двигателя насоса охлаждающей жидкости: 0,18 кВт
22. номинальная мощность: 23,68 кВА
23. устойчивость к перебоям в электросети: 17 кА
24. ток полной нагрузки: 62,15 A
25. способность выдерживать короткое замыкание: 65 кА
26. источник питания: 3x 200/220 В переменного тока; 50/60 Гц
27. размеры (Д х Ш х В): 2325 х 1600 х 1600 мм
28. вес станка DOOSAN LYNX 220 A: 2900 кг

Оснащение токарного станка с ЧПУ DOOSAN

1. управление ЧПУ: DOOSAN FANUC i Series
2. 12-позиционная револьверная головка
3. задняя бабка
4. система смазки
5. система охлаждения
6. ножной переключатель управления
7. гидравлический блок
8. герметичный корпус рабочей зоны с замком передней двери
9. освещение рабочей зоны
