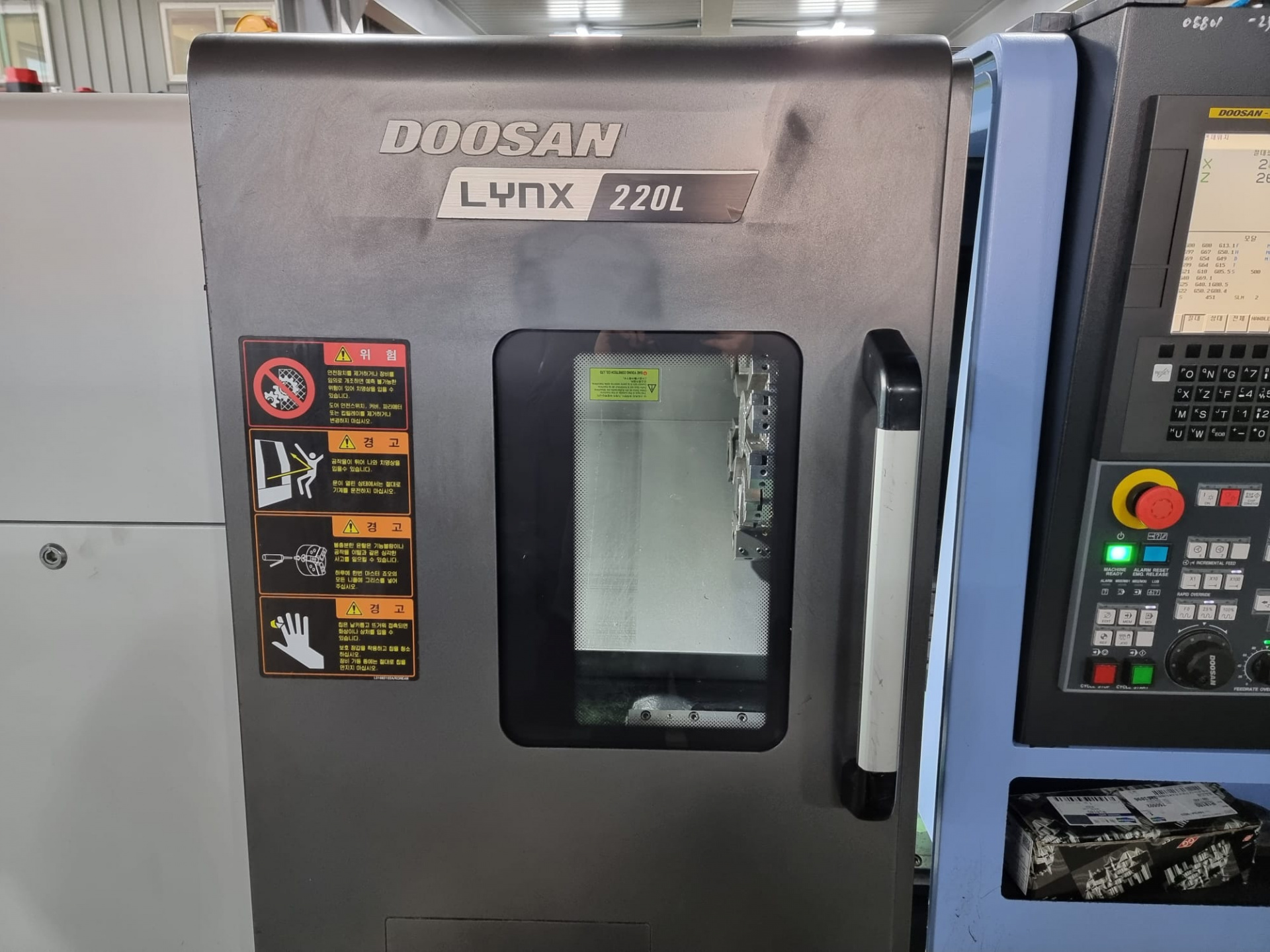

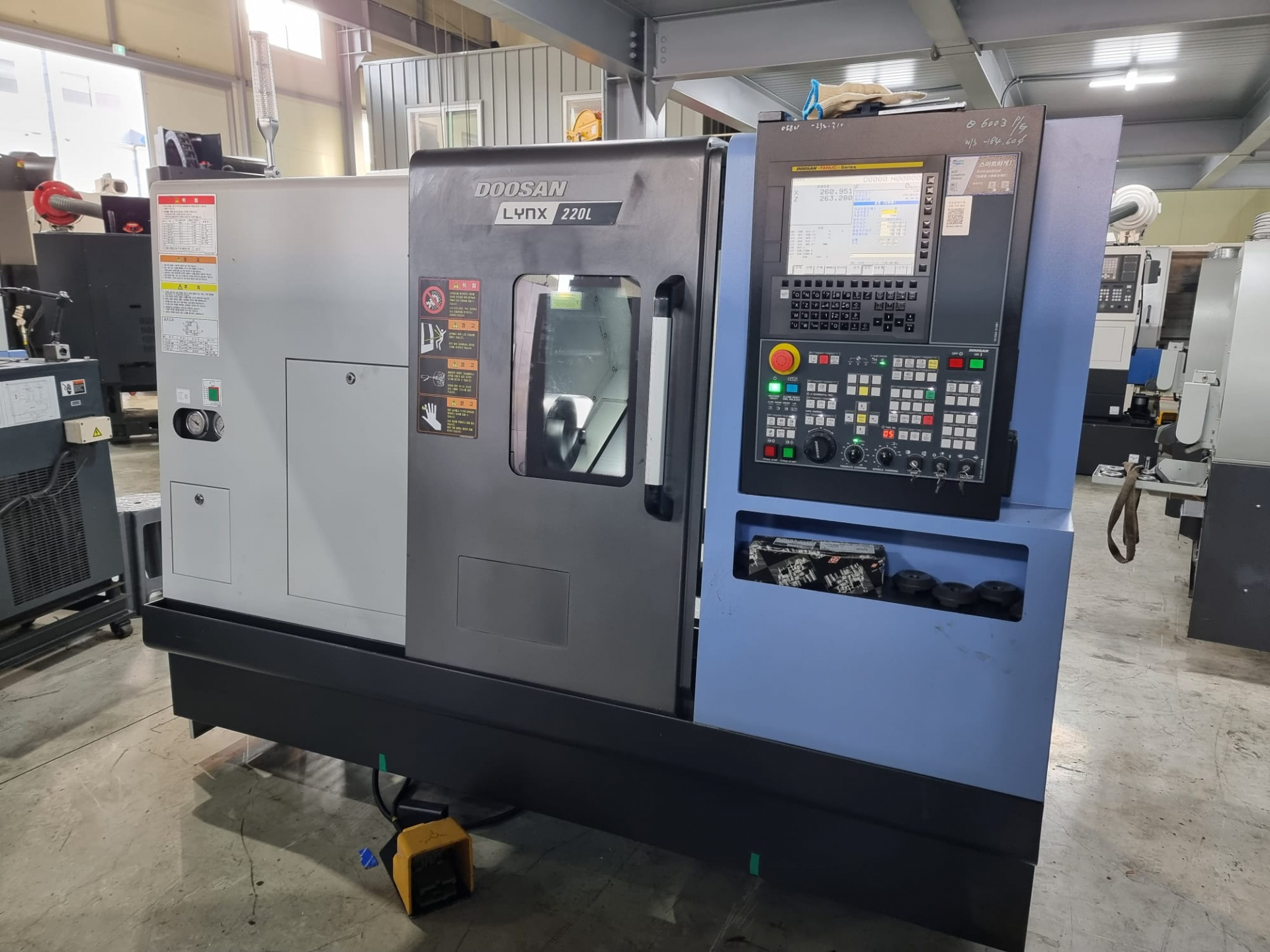

Общие характеристики Токарный станок Doosan Lynx 220LC
Год выпуска 2019 года
Горизонтальные компактные
Стандартный размер патрона 8 "

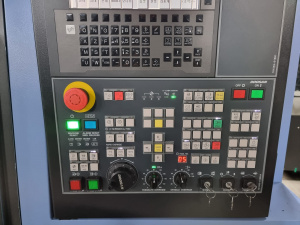

Системы ЧПУ DOOSAN FANUC i
Двигатель
Мощность двигателя шпинделя 15 / 11 кВт
Серводвигатель ось X 1.8 кВт
Серводвигатель ось Z 1.8 кВт
Мощность двигателя насоса охлаждающей жидкости 0.4 кВт
Возможности обработки
Диаметр обрабатываемого прутка 65 мм
Максимальная длина обработки 525 мм
Максимальный диаметр обработки 320 мм
Максимальный диаметр обработки над суппортом 290 мм
Максимальный диаметр обработки над станиной 510 мм
Рекомендуемый диаметр обработки 210 мм

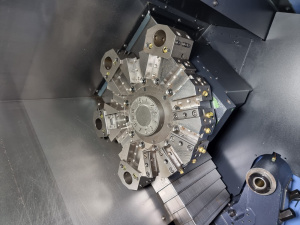

Револьверная головка
Число инструментальных позиций 12 шт.
Размеры инструмента для наружной обработки 25x25 мм
Диаметр расточной оправки 40 мм
Время индексирования 0.11 сек.

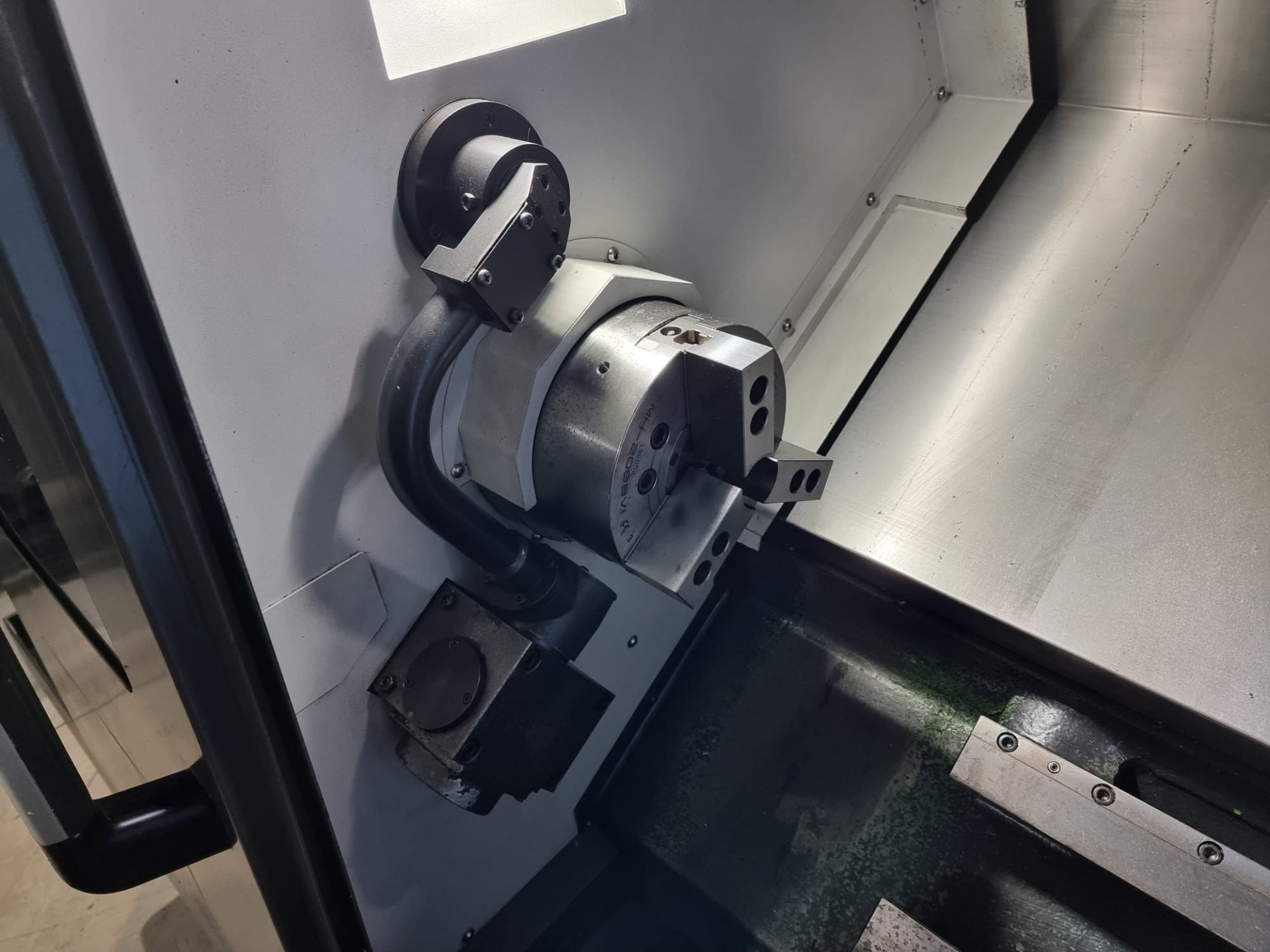

Главный шпиндель
Максимальная скорость шпинделя 4000 о/мин
Торец шпинделя ASA A2#6
Диаметр подшипника шпинделя (передний) 110 мм
Диаметр сквозного отверстия шпинделя 76 мм

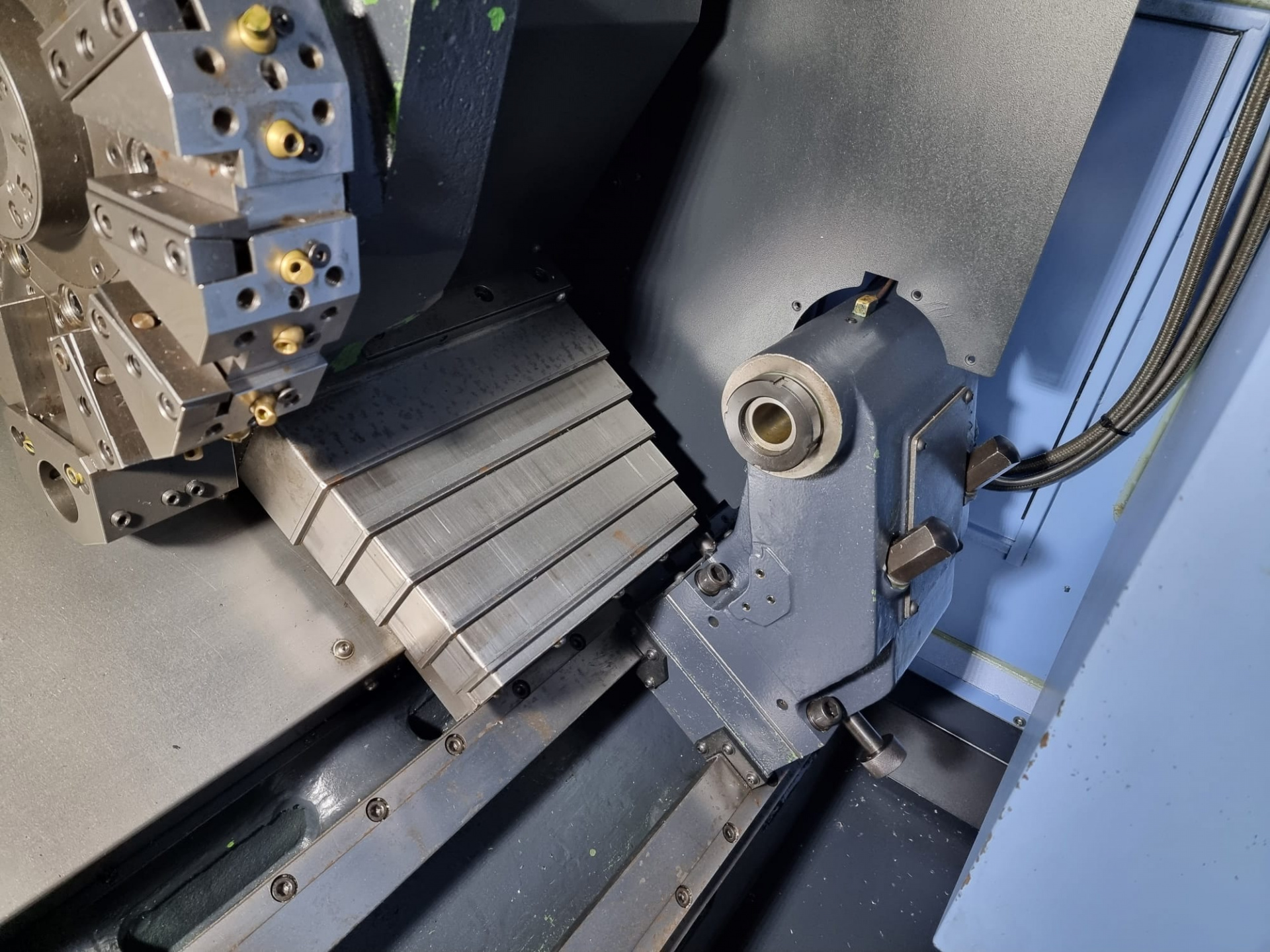

Задняя бабка
Отверстие пиноли MT#4
Диаметр пиноли 65 мм
Ход пиноли 80 мм
Перемещения
По оси X 175 мм
По оси Z 550 мм
Ускоренные перемещения по оси X 30 м/мин
Ускоренные перемещения по оси Z 36 м/мин
Скорость подачи резания 500 м/мин
Источник питания
Электроснабжение (номинальная емкость) 23.7 кВа
Габариты
Транспортная длина 2560 мм
Транспортная ширина 1600.00 мм
Транспортная высота 1655 мм
Вес 3100 кг
