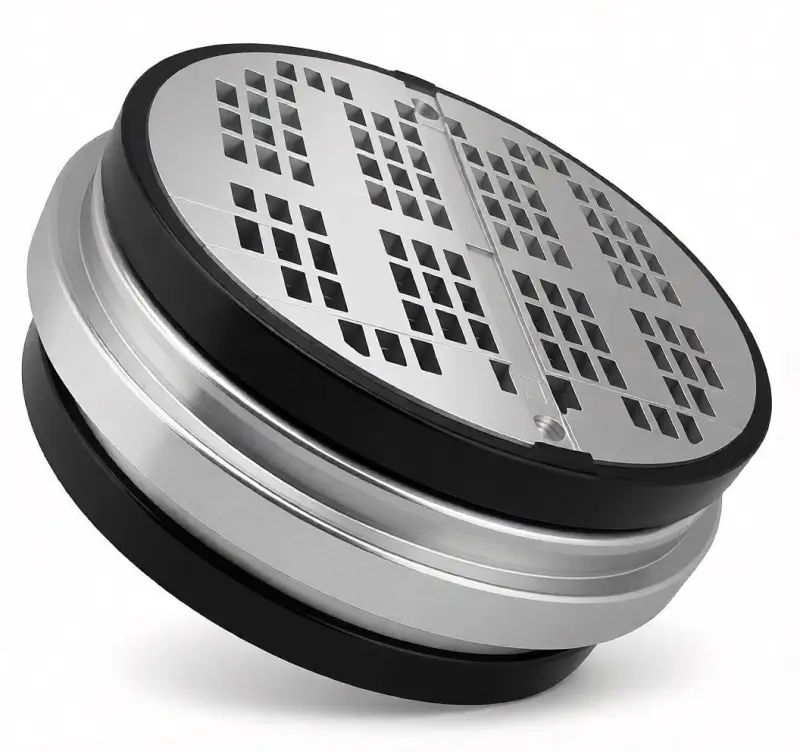

Клапан ПИК 165-2,5 АМ

Конструктивные параметры и спецификация клапана ПИК 165-2,5 АМ

Клапан ПИК 165-2,5 АМ представляет собой самодействующий прямоточный индивидуальный круглый клапан с газовым демпфером, предназначенный для установки в поршневые воздушные и газовые компрессоры. Устройство выполняет функцию замыкающего звена в газораспределительном тракте, контролируя циклы всасывания и нагнетания рабочей среды.

Конструктивные особенности и принцип работы клапана

Основой конструкции является разборный пакет однотипных прямоточных элементов, зафиксированных кольцевыми соединениями. Каждый элемент состоит из седла и прилегающей к нему упругой пластины.

• Материалы: Корпус (седло) отлит под давлением из легкого коррозионностойкого алюминиевого сплава. Замыкающие пластины выполнены из высокопрочной нержавеющей пружинной стали, что минимизирует износ при знакопеременных нагрузках.
• Потоковая динамика: Прямоточная геометрия снижает аэродинамическое сопротивление. Газовый поток движется без резких изменений направления, уменьшая завихрения.
• Газовый демпфер (модификация АМ): Наличие демпфера гасит ударные нагрузки при посадке пластины на седло. Это защищает сопрягаемые детали от преждевременного растрескивания и снижает уровень шума.
• Универсальность (обратимость): Конструкция является симметричной и разборной. Изделие может работать как на всасывание, так и на нагнетание — функция меняется положением клапана при установке в цилиндр.

Ключевые технические параметры

• Посадочный диаметр - 165 мм
• Наружный диаметр (по фланцу) - 177 мм
• Полная высота клапана - 65 мм
• Высота до фланцевой части - 25,3 мм
• Максимальный перепад давления - 2,5 МПа (25 кгс/см²)
• Частота вращения вала компрессора - до 1000 об/мин (12,5 с⁻¹)
• Площадь проходного сечения в щели - 74 см²
• Масса в сборе - 3,1 кг
• Климатическое исполнение - УХЛ4

Область применения и совместимость

Клапан ПИК 165-2,5 АМ разработан для эксплуатации в компрессорных установках промышленного назначения. Он стабильно работает со следующими средами: технический воздух, азот, водород, кислород и инертные газы. Допускается интеграция как в системы со стандартной смазкой цилиндров, так и в компрессоры, функционирующие на сухом ходу (без смазки).

Данный узел применяется в следующих сериях компрессоров:

• 2ВМ4 (модификации 2ВМ4-24/9, 2ВМ4-27/9, 2ВМ4-12/65, 2ВМ4-15/71)
• 305ВП (модификации 305ВП-30/8, 305ВП-16/70, 305ВП-20/35)
• 205ВП (модели 205ВП-20/18, 205ВП-30/8, 205ВП-40/3)
• 4ВП-24/8 и газовые машины серии 2ГМ4-48/3

Технико-экономические преимущества

1. Энергоэффективность: Снижение гидравлических потерь в клапанной группе уменьшает удельное энергопотребление компрессорной станции на 5–12%.
2. Термическая стабильность: Оптимальный профиль канала снижает нагрев газа при сжатии. Это увеличивает общий КПД машины и продлевает ресурс уплотнений.
3. Ремонтопригодность: При локальном износе элементов или поломке пружинной ленты нет необходимости менять узел целиком. Конструкция позволяет быстро заменить отдельные пластины прямо на производственной площадке.

Правила ввода в эксплуатацию

Перед установкой клапана ПИК 165-2,5 АМ в посадочное гнездо цилиндра требуется провести процедуру расконсервации. Изделие необходимо промыть в уайт-спирите или ином органическом растворителе в течение 1,5–2 минут, после чего тщательно просушить струей чистого сжатого воздуха. При монтаже важно строго соблюдать ориентацию фаз: у всасывающего клапана сторона входа газа направлена наружу, у нагнетательного — внутрь рабочей полости цилиндра.

Примечание: В первые 24 часа притирки новых пластин к седлам возможно незначительное кратковременное изменение температуры газа и номинальной производительности компрессора.

Где купить и как заказать с доставкой

Вы можете приобрести клапан ПИК 165-2,5 АМ напрямую со склада нашей компании, заполнив форму обратной связи или отправив официальную заявку на электронную почту. Мы работаем напрямую с промышленными предприятиями и ремонтными службами, гарантируя подлинность оборудования и полное соответствие ГОСТ.

Условия отгрузки и логистики:

• Оперативная доставка: Отправляем продукцию во все регионы России и страны СНГ через ведущие транспортные компании (Деловые Линии, СДЭК, ПЭК, Кашалот).
• Сроки: Отгрузка со склада осуществляется в течение 24 часов с момента согласования заказа и подтверждения оплаты.
• Надежная упаковка: Каждый клапан проходит предпродажную проверку, консервацию и упаковывается в жесткую тару, исключающую повреждение прецизионных пластин при транспортировке.
• Полный пакет документов: К оборудованию прилагается оригинальный технический паспорт, сертификат соответствия и закрывающие бухгалтерские документы (УПД).
