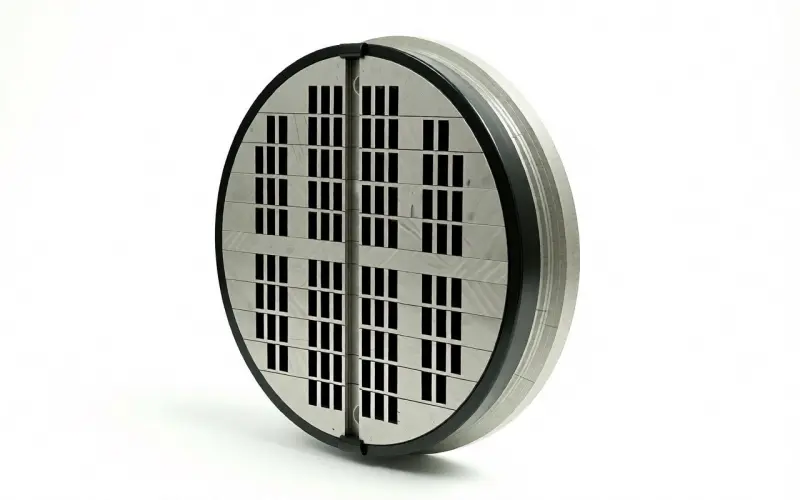

Клапан ПИК 150-2,5 АМ

Описание и назначение прямоточного клапана ПИК 150-2,5 АМ

Клапан ПИК 150-2,5 АМ - это самодействующий разборный прямоточный индивидуальный клапан круглого типа, предназначенный для управления потоками газа (всасывания и нагнетания) в цилиндрах поршневых компрессорных машин. Данный узел устанавливается на крупногабаритные промышленные компрессоры, такие как 205ВП-12/220, 205ГП-12/220, 2ВМ4-15/25, 302ВП-30/8 и их аналоги. Конструктивное исполнение «АМ» предусматривает оптимизированную геометрию пилообразных пластин из износостойкой нержавеющей пружинной стали, обеспечивающих минимальное аэродинамическое сопротивление и повышенный циклический ресурс.

Инженерно-технический анализ конструкции

В отличие от классических кольцевых или полосовых аналогов, прямоточная архитектура ПИК 150-2,5 АМ исключает необходимость изменения направления движения газовой среды на 90 или 180 градусов. Поток движется параллельно оси клапана, что кардинально снижает завихрения и турбулентность среды.

Конструктивное устройство включает в себя:

• Наборные элементы (модули): состоящие из сопряженных щелевых седел (изготавливаются из алюминиевых сплавов, латуни или углеродистой стали) и упругих пилообразных пластин.
• Периферийные кольца крепления и стопорные планки: стягивающие внутренний пакет элементов в единый жесткий картридж.
• Рабочий затвор: при возникновении прямого перепада давления язычок стальной пластины отжимается в специальную профильную нишу противоположного седла, открывая сквозное сечение. При выравнивании или смене знака давлений за счет сил собственной упругости пластина мгновенно возвращается в исходное положение, перекрывая обратный поток.

Технические параметры и характеристики

• Посадочный (номинальный) диаметр - 150 мм
• Наружный диаметр корпуса - 162 мм
• Высота (толщина) клапана - 65 мм
• Максимальный перепад давления - 2,5 МПа (25 кгс/см²)
• Эффективная площадь проходного сечения - 54,1 см²
• Мертвый (вредный) объем:

- Всасывающий: 110,3 см³

- Нагнетательный: - 179,3 см³

• Конструкционная масса - 2,6 кг
• Допустимая частота вращения вала - до 1000 об/мин
• Климатическое исполнение - УХЛ4 по ГОСТ 15150-69

Эксплуатационные преимущества и термодинамический эффект

1. Энергоэффективность: Снижение коэффициента газодинамического сопротивления прямоточного канала уменьшает потери мощности на преодоление клапанного затвора. На практике это обеспечивает экономию удельного расхода электроэнергии компрессора на 5–12%.
2. Увеличение коэффициента подачи: Большая площадь проходного сечения (54,1 см²) максимизирует наполнение цилиндра на линии всасывания и ускоряет опорожнение на линии нагнетания, повышая реальную производительность машины.
3. Снижение политропной температуры сжатия: Из-за отсутствия интенсивного трения и завихрения газа в каналах клапана, температура нагнетания на выходе из ступени снижается на несколько градусов, что благоприятно сказывается на ресурсе поршневых колец и уплотнений.
4. Универсальность по типу среды: Конструкция эффективно работает в системах со смазкой цилиндров, а также в сухих компрессорах (без смазки). Допускается перекачка воздуха, азота, аргона, попутного нефтяного и других технологических газов.
5. Повышенная надежность (модификация АМ): Пилообразная форма пластины распределяет механические напряжения изгиба более равномерно, предотвращая концентрацию усталостных трещин, что защищает цилиндропоршневую группу от аварийного разрушения осколками.

Регламент монтажа и технического обслуживания

При интеграции клапана ПИК 150-2,5 АМ в цилиндр необходимо соблюдать жесткую последовательность посадки: уплотнительная прокладка - клапан - нажимной фонарь - нажимной винт/шпильки крышки. Важно строго контролировать направление стрелки на корпусе или ориентацию седел для исключения ошибочной установки нагнетательного клапана вместо всасывающего. При плановом ТО (очистка от нагара, замена изношенных пластин) разборная конструкция позволяет проводить по элементную дефектовку без необходимости замены клапана целиком, что существенно снижает операционные затраты предприятия.
