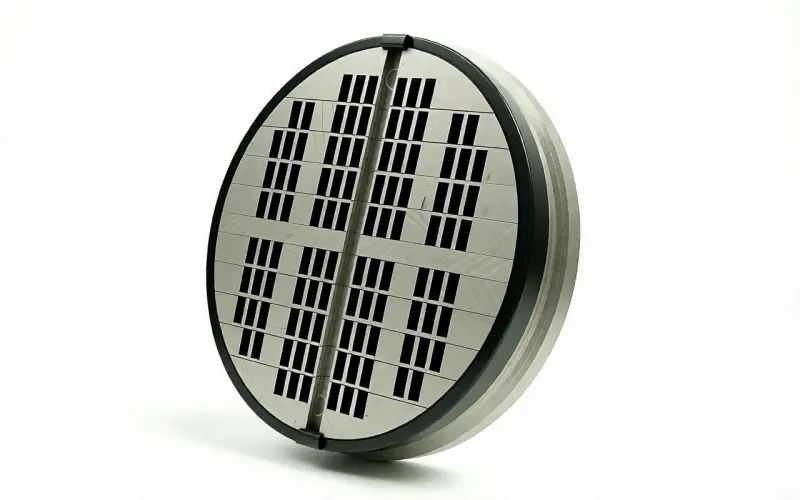

Клапан ПИК 150-0,4 АМ

Назначение и принцип работы прямоточного клапана ПИК 150-0,4 АМ

Клапан ПИК 150-0,4 АМ представляет собой функциональный газораспределительный узел прямоточного типа, интегрируемый в цилиндры низкого давления поршневых компрессорных установок. Данное изделие регулирует циклы впуска и выпуска газовой фазы за счет разности давлений и предназначено для эксплуатации в технологических контурах с предельным перепадом давления до 0,4 МПа (4 кгс/см²). Модернизированная геометрия «АМ» отличается оптимизированным профилем упругих элементов, снижающим контактные напряжения при высокочастотных циклических нагрузках в компрессорах со скоростью вращения вала до 1000 об/мин.

Особенности гидрогазодинамики и конструкции

Конструктивное исполнение клапана базируется на соосной (прямоточной) схеме, при которой вектор движения технологического газа совпадает с центральной осью узла. Это техническое решение исключает разворот потока, свойственный кольцевым аналогам, и минимизирует локальную турбулентность.

Конструкция состоит из следующих элементов:

• Пакет профилированных седел: изготавливается из легких антикоррозионных алюминиевых сплавов, формирующих сквозные щелевые каналы.
• Затворные пластины пилообразной формы: выполнены из специализированной пружинной нержавеющей стали с высоким пределом усталости.
• Центрирующие кольца и стяжные планки: фиксирующие модули в единый жесткий картридж с посадочным диаметром 150 мм (внешний габарит корпуса — 162 мм).

При прямом давлении рабочие язычки пластин упруго отжимаются в ниши смежного седла, открывая ламинарный проход с суммарной эффективной площадью 54,1 см². При выравнивании давлений затвор мгновенно герметизирует канал за счет сил собственной упругости стали.

Область применения и совместимость

Узел ПИК 150-0,4 АМ ориентирован на установку в первые (всасывающие) ступени крупногабаритных стационарных компрессоров, где критически важно не допустить разрежения на входе.

Клапан полностью совместим с оборудованием следующих серий:

• Воздушные промышленные установки 302ВП-30/8;
• Оппозитные компрессорные машины 2ВМ4-15/25;
• Газовые и воздушные агрегаты высокого давления 205ВП-12/220 и 205ГП-12/220.

Изделие универсально по типу перекачиваемой среды: воздух, азот, сухой или влажный сопутствующий газ. Успешно применяется как в компрессорах со смазкой, так и в модификациях без подачи масла в цилиндры.

Технико-экономический эффект от внедрения

1. Снижение затрат на электроэнергию: Низкое гидрогазодинамическое сопротивление прямоточного канала уменьшает потери на дросселирование, обеспечивая экономию приводной мощности компрессора на 5–12%.
2. Увеличение объемного КПД: Благодаря минимальному вредному объему (всасывающий - 110,3 см³, нагнетательный - 179,3 см³) максимизируется коэффициент подачи и реальная производительность ступени.
3. Температурная стабильность: Ламинарное течение исключает интенсивное трение газа в каналах, снижая нагрев нагнетания, что защищает от износа поршневые кольца и сальники.
4. Ремонтопригодность: Разборная архитектура ТУ 3643-001-91673354-2011 позволяет производить по элементную дефектовку и замену упругих пластин из ремкомплекта без утилизации несущих алюминиевых седел.

Важное указание инженера: Клапан является обратимым. Перед установкой в посадочное гнездо цилиндра необходимо верифицировать направление стрелки на корпусе, определяющее режим работы узла (всасывание либо нагнетание).

Купить клапан ПИК 150-0,4 АМ - цена от производителя

Ищете, где выгодно купить клапан ПИК 150-0,4 АМ для поршневого компрессора? Мы предлагаем оригинальные прямоточные клапаны и ремонтные комплекты напрямую от завода-изготовителя. Гарантируем строгое соответствие ТУ 3643-001-91673354-2011, прохождение службы ОТК и полный пакет сопроводительной технической документации (паспорт изделия, сертификаты). Чтобы узнать актуальную стоимость, получить коммерческое предложение или оформить оптовый заказ, отправьте запрос на электронную почту или свяжитесь с отделом продаж.

Сроки и условия доставки по всей России

Мы осуществляем оперативную доставку промышленных клапанов ПИК 150-0,4 АМ со склада в любой регион РФ и стран СНГ.

• Способы отправки: ведущими транспортными компаниями (Деловые Линии, СДЭК, ПЭК, Кашалот) или самовывозом.
• Сроки отгрузки: в течение 1–2 рабочих дней при наличии готовой продукции на складе.
• Надежность: перед отправкой все узлы проходят консервацию и жесткую упаковку, исключающую повреждение алюминиевых седел или стальных пластин при транспортировке.
