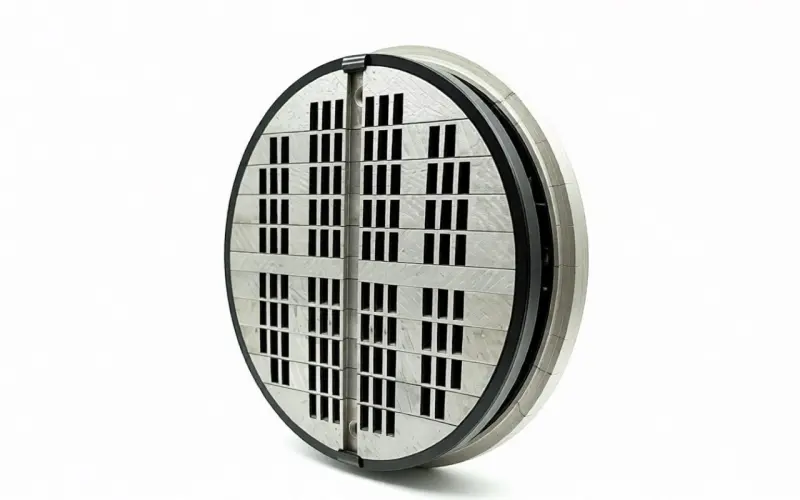

Клапан ПИК 220-1,6 АМ

Руководство прямоточного клапана ПИК 220-1,6 АМ

Клапан ПИК 220-1,6 АМ - это промышленный самодействующий газораспределительный узел прямоточного типа, интегрируемый в цилиндры поршневых компрессорных машин. Изделие выполняет функцию автоматического обратного клапана, синхронизирующего фазы впуска и выпуска рабочей среды в зависимости от циклического изменения давления в рабочей камере цилиндра.

Модификация рассчитана на средние и тяжелые режимы эксплуатации с частотой вращения коленчатого вала агрегата до 1000 об/мин. Максимально допустимый перепад давления (дельта между полостью сжатия и коллектором) составляет 1,6 МПа. Буквенные индексы расшифровывают конструктивную специфику: «А» - базовая структура на основе алюминиевых профилей, «М» - модернизированная геометрия пазов и улучшенный сплав пружинных элементов, обеспечивающий повышенный эксплуатационный ресурс.

Сфера применения и совместимость с оборудованием
Клапан ПИК 220-1,6 АМ служит штатными элементами газораспределительных систем в поршневых установках, построенных на базе оппозитных и М-образных рам. Компоненты интегрируются в цилиндрические группы следующих промышленных нагнетателей:

• Двухрядные компрессоры серии 2ВМ10 (включая исполнения 2ВМ10-63/9, 50/9 и 50/8).
• Четырехрядные компрессорные установки повышенной мощности 4ВМ10 (модели 4ВМ10-120/9, 100/9, а также 50/71).

В отличие от классических дисковых, кольцевых или полосовых клапанов, ПИК 220-1,6 АМ имеет модульную бескаркасную структуру. Конструкция собирается в виде многослойного пакета и включает:

• Профилированные седла: Набор сопряженных звеньев, изготовленных методом точного литья из высокопрочного антифрикционного алюминиевого сплава. Каждое седло имеет сквозные щелевые каналы, профиль которых плавно сужается и расширяется, образуя конфузорно-диффузорный переход для стабилизации газового потока.
• Полосовые пластины (запорные элементы): Изготавливаются из прецизионной нержавеющей пружинной ленты со специальной термообработкой (базовый стандарт - сталь Sandvik 7C или отечественный аналог 20Х13Н4Г9). Пластины имеют вырубленные П-образные или язычковые сегменты. Они не фиксируются жестко винтами, а свободно лежат в пазах седел, удерживаемые геометрией соседнего модуля.
• Обойма фиксации: Набранный пакет седел стягивается по внешнему периметру наружным стальным калиброванным кольцом и стопорится стальными сегментными планками.

Технические и монтажные параметры клапана

• Номинальный посадочный диаметр гнезда - 220 мм
• Наружный диаметр стяжного кольца - 220 мм
• Монтажная высота (толщина блока) - 50 мм
• Полезная площадь проходного сечения - 148,6 см²
• Номинальное избыточное давление среды - 1,6 МПа (16 кгс/см²)
• Масса сухого узла в сборе - 5,4–5,8 кг (в зависимости от партии)
• Температурный предел рабочей среды - до +200 °C
• Допустимые рабочие газы - Воздух, азот, аргон, сухие углеводороды

Достоинства для механической службы:

• Энергетический выигрыш: Прямоточное движение снижает коэффициент сопротивления клапана. Это снижает затраты на преодоление сопротивления газа и экономит от 8 до 12% электроэнергии, затрачиваемой на привод компрессора.
• Принцип инверсии (обратимость): Клапан полностью симметричен. Изделие не имеет разделения на всасывающий или нагнетательный тип. Направление работы задается исключительно пространственной ориентацией узла при монтаже в клапанную коробку цилиндра (разворот на 180 градусов).
• Локальная ремонтопригодность: При критическом износе или поломке пластин алюминиевые седла остаются целыми. Механику достаточно снять стяжное кольцо, извлечь дефектные стальные полосы и установить новый комплект пластин (ремкомплект).
