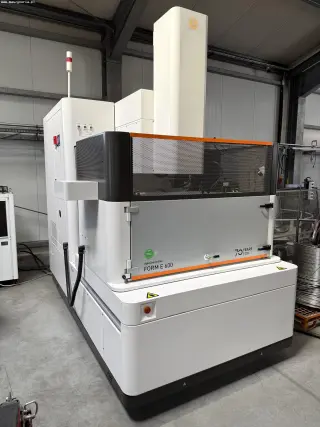

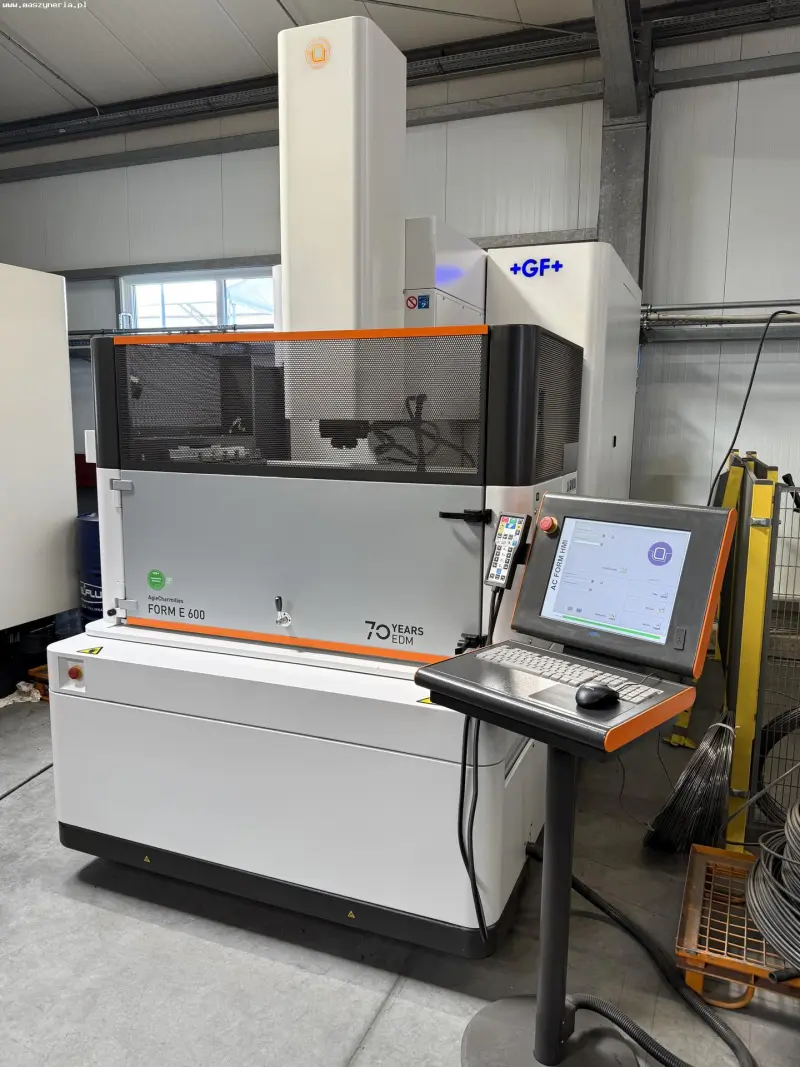

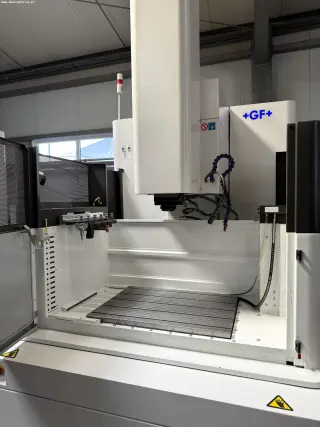

Электроэрозионный копировально-прошивной станок AGIE CHARMILLES FORM E 600

Электроэрозионный копировально-прошивной станок AGIE CHARMILLES FORM E 600 с высечкой был построен в 2024 году в Китае компанией Beijing Agie Charmilles Co., Ltd.

Технические характеристики электроэрозионного копировально-прошивной станок AGIE CHARMILLES FORM E 600

1. количество осей: 4 (X,Y,Z,C)
2. подача по оси X/Y/Z: 600/400/400 мм
3. скорость вращения оси C: 0-100 об/мин
4. максимальная скорость ручной подачи по оси X,Y: 4 м/мин
5. максимальная скорость ручной подачи по оси Z: 6 м/мин
6. максимальное ускорение по оси Z: 2,5 м/с2
7. размеры рабочего стола (Д х Ш): 800 x 600 мм
8. максимальные размеры заготовки (Д х Ш х В): 1000 x 700 x 400 мм
9. максимальный вес заготовки: 1000 кг
10. максимальный вес электрода: 100 кг
11. максимальный вес электрода с осью C: 25 кг
12. минимальная шероховатость поверхности электрода: 0,1 мкм Ra
13. максимальное расстояние от рабочего стола до держателя: 650 мм
14. минимальное расстояние от рабочего стола до держателя: 250 мм
15. разрешение позиционирования: 0,1 мкм
16. емкость диэлектрического бака: 750 л
17. количество фильтров диэлектрического блока: 6x H15 (3-5 мкм)
18. давление сжатого воздуха: 6-9 бар
19. максимальная температура окружающей среды: 28°C
20. относительная влажность: <80%
21. максимальный ток генератора: 140 A
22. мощность: 9,3 кВА
23. электропитание: 3x 400 В; 50 Гц
24. габариты (Д х Ш х В): 1600 х 2845 х 2858 мм
25. вес машины AGIE CHARMILLES FORM E600: 4050 кг

Оснащение электроэрозионного копировально-прошивной станок AGIE CHARMILLES

1. управление с ЧПУ с 17″ ЖК-экраном и операционной системой Windows
2. пользовательский интерфейс: AC FORM HMI
3. ось C
4. измерительный зонд S3R с шариком 3 мм
5. 6-позиционное устройство смены электродов
6. держатель электродов S3R Macro
7. генератор ISPG (Intelligent Speed Power Generator)
8. диэлектрический блок
9. модуль TECFORM для улучшения и повышения эффективности обработки, надежности и предсказуемости
10. модуль iQ для минимизации износа графитовых и медных электродов
11. набор эталонных шариков для измерения смещения инструмента по осям X,Y,Z,C непосредственно на станке
12. устройство диэлектрического охлаждения
13. оптические шкалы по всем осям
14. система защиты от перенапряжения SPD
15. центральная система смазки
16. электрический шкаф
17. порт RS232C
18. порт LAN
19. порт USB (2 шт.)
20. теплообменник
21. подготовка к пожару
22. сертификация CE
