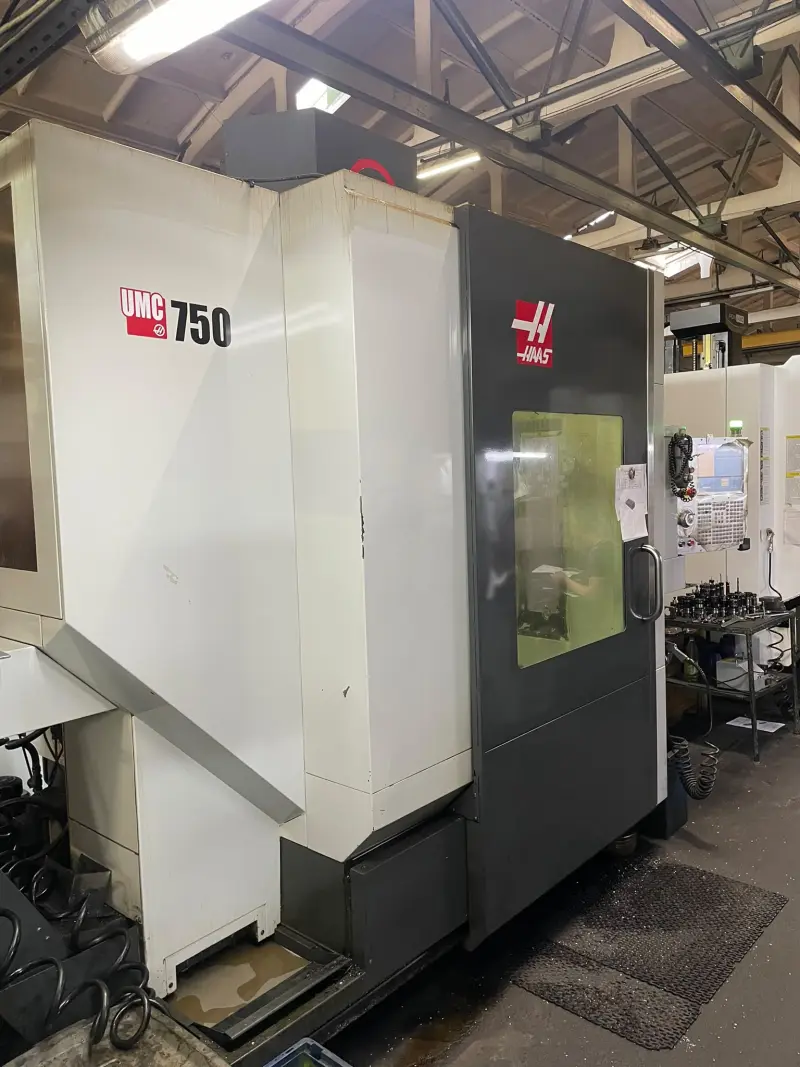

Фрезерный станок Haas UMC-750

Продаем Фрезерный станок Haas UMC-750

Станок в отличном рабочем состоянии, подключен, можно проверить в работе.

Возможен торг при осмотре

Дополнительная информация, фото и видео по запросу!

ПАРАМЕТРЫ РАБОЧЕЙ ЗОНЫ

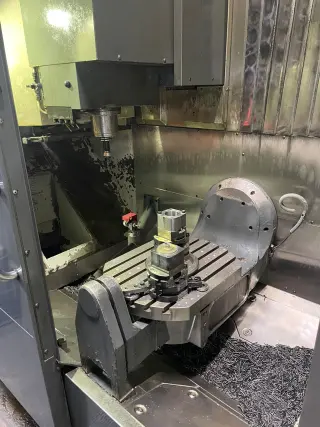

Диаметр интегрированной наклонно-поворотной планшайбы с Т-обр. пазами, мм - 500

Количество Т-образных пазов - 7

Ширина Т-образных пазов, мм - 15,9...16,0

Расстояние между соседними Т-образными пазами, мм - 63

Максимально допустимая нагрузка на стол, кг - 300

ПАРАМЕТРЫ ШПИНДЕЛЯ

Исполнение конуса шпинделя - ISO40

Максимальная частота вращения шпинделя, об/мин - 8100 (10000/15000 - опция)

Крутящий момент с ЧПУ Fanuc (пост/макс), Нм - 52,5/130 (10000/12000 об.); 57,3/120 (15000 об.)

Мощность шпинделя с ЧПУ Fanuc (пост/макс), кВт - 11/20,4 (10000/12000 об.); 9/15 (15000 об.)

Крутящий момент с ЧПУ Siemens (пост/макс), Нм (опция) - 63/135 (10000/12000 об.); 55/100 (15000 об.)

Мощность шпинделя с ЧПУ Siemens (пост/макс), кВт (опция) - 9/21,2 (10000/12000 об.); 7,5/27 (15000 об.)

Крутящий момент с ЧПУ HNC (пост/макс), Нм (опция) - 69,4/94,6 (10000/12000/15000 об.)

Мощность шпинделя с ЧПУ HNC (пост/макс), кВт (опция) - 11/15 (10000/12000/15000 об.)

Способ передачи крутящего момента - прямой привод

Смазка подшипников шпинделя - воздушно-масляная

Охлаждение шпинделя - воздушное

ПАРАМЕТРЫ ПЕРЕМЕЩЕНИЙ РАБОЧИХ ОРГАНОВ

Величина рабочих перемещений по осям

по оси Х, мм - 762

по оси Y, мм - 508

по оси Z, мм - 508

по поворотной оси, град - полный оборот (360 град.)

по наклонной оси, град. - от +120 до -35

Расстояние от поверхности стола до торца шпинделя, мм

в крайнем нижнем положении шпинделя - 102

в крайнем верхнем положении шпинделя - 610

Максимальная величина рабочих подач по осям X, Y, Z, м/мин - 16.5

Максимальная скорость холостых перемещений по осям X, Y, Z, м/мин - 30,5

Максимальная скорость вращения поворотных осей на рабочей подаче, град/сек - 50,0

Максимальная скорость вращения поворотных осей при ускоренном перемещении, град/сек - 50,0

Мощность серводвигателей по осям X/Y/Z, кВт -

Максимальные допустимые усилия по осям, кН

по оси X - 12,23

по оси Y - 12,23

по оси Z - 15,12

Крутящий момент поворотной оси, Нм - 2514

Тормозной момент поворотной оси, Нм - 1220

Крутящий момент наклонной оси, Нм - 3037

Тормозной момент наклонной оси, Нм - 2712

ПАРАМЕТРЫ ИНСТРУМЕНТАЛЬНОГО МАГАЗИНА

Исполнение инструментального магазина - Бокового типа

Тип устанавливаемых оправок - CT40 (BT40)

Количество инструментальных позиций в магазине - 30 (50 - опция)

Максимальный диаметр устанавливаемого инструмента, мм - 100

Максимальная длина инструмента, мм - 235

Максимальный диаметр устанавливаемого инструмента, мм

при пустых соседних позициях - 127

при занятых соседних позициях - 64

Максимальный вес устанавливаемого инструмента, кг - 5,4

Время смены инструмента, сек

от инструмента к инструменту - 2,8

от стружки к стружке - 3,6

ПАРАМЕТРЫ ТОЧНОСТИ

Точность позиционирования по осям X/Y/Z (VDI/DGQ3441, на всей длине), мм - ±0,0050

Повторяемость позиционирования по осям X/Y/Z (VDI/DGQ3441), мм - ±0,0025

Точность позиционирования по осям X/Y/Z (JIS B6330, на всей длине хода), мм - ±0.004

Повторяемость позиционирования по осям X/Y/Z (JIS B6330, на всей длине хода), мм - ±0.003

Точность позиционирования поворотной оси, угл. сек. - ±15

Повторяемость позиционирования поворотной оси, угл. сек. - ±10

Точность позиционирования наклонной оси, угл. сек. -

Повторяемость позиционирования наклонной оси, угл. сек. -

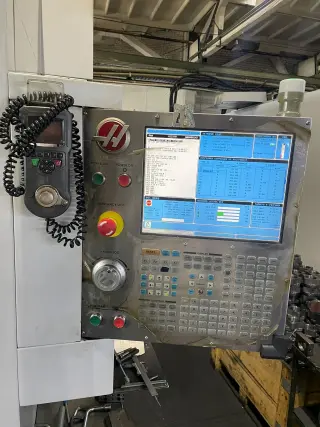

ПАРАМЕТРЫ УСТРОЙСТВА ЧПУ

Тип устройства - HAAS

Количество управляемых осей - 5

Тип монитора для отображения информации - LCD 15"

Скорость обработки программ, блоков/сек - до 1000

Тип интерфейса для подключения съемных носителей памяти - USB

Объем памяти станка для хранения программ - 2 Мб

Дополнительная память с Fanuc Data Server - 2 Гб

Минимальная дискретность задаваемых значений, мм - 0,001
