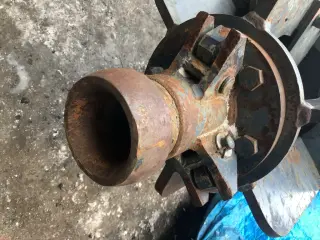

Комплект исполнительных органов (режущая голова, шнековые капсулы)

Предлагается к реализации комплект сменного рабочего проходческого инструмента для шнековых буровых комплексов, установок горизонтального продавливания стальных футляров и микротоннелирования. Оснастка предназначена для работы в плотных, абразивных и скальных грунтах под базовые диаметры магистральных трубопроводов Ф820 мм и Ф850 мм.

Лот состоит из трех основных технологических узлов в сборе:

1. Режущий орган (Планетарно-роторная головка ТПК)

1. Наружный диаметр по броне: Ф 850 мм
2. Монтажная длина секции (L): 2260 мм
3. Габариты корпуса: 900 х 900 мм
4. Тип приводного соединения: Силовой внутренний хвостовик под стандартный квадрат 175 х 175 мм
5. Оснащение: Вращающийся ротор со сменными скальными конусными резцами (зубьями). Цилиндрическая юбка корпуса полностью армирована износостойкой сеточной наплавкой (сормайт). Узел оборудован встроенным винтовым механизмом позиционирования с демпферной пружиной сжатия для ручной или автоматической корректировки курса проходки.

2. Проходческая заборная капсула №1 (Шнековый снаряд Ф820)

1. Рабочий диаметр: Ф 820 мм
2. Полная длина секции (L): 3600 мм
3. Конструкция: Головной конусный обтекатель с приемными окнами для породы, внутренний цельнотянутый транспортировочный шнек.
4. Внутренний механизм: Оснащен интегрированной полиспастной системой натяжения и компенсации усилий (обводные шкивы/блоки, многониточная канатная запасовка, силовые винтовые жимки). Корпус снабжен продольным технологическим окном обслуживания и разгрузочным люком.

. Проходческая заборная капсула №2 (Шнековый снаряд Ф850)

1. Рабочий диаметр: Ф 850 мм
2. Длина секции (L): Регулируемая, 2850 мм / 3400 мм (за счет съемных проставок)
3. Конструкция: Приемная капсула со встроенной шнековой частью, демпферным узлом и полиспастной канатной системой.
4. Тип сопряжения секций: На конце секции установлен конусный раструбный замок-муфта. Фиксация в колонну осуществляется посредством силовых поперечных пальцев со шплинтами, что обеспечивает жесткую центровку валов по оси бурения.

По запросу предоставим детальные поузловые фотографии (фото замков, режущей кромки, внутренних блоков)
