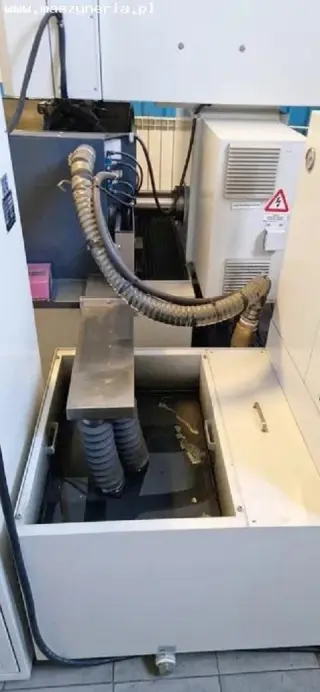

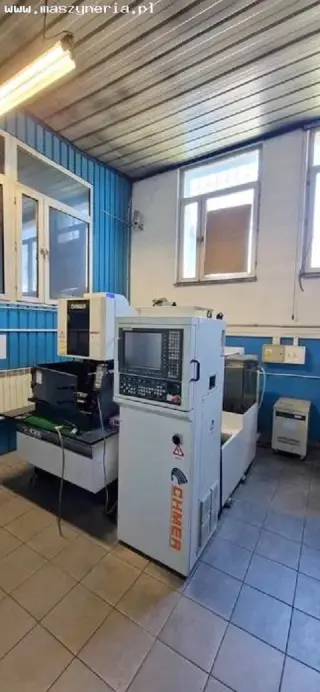

Проволочно-вырезной электроэрозионный станок CHMER GX430L+

Проволочно-вырезной электроэрозионный станок CHMER GX430L+ была изготовлена в 2018 году на Тайване компанией CHING HUNG MACHINERY & ELECTRIC INDUSTRIAL CO., LTD.

Технические характеристики проволочно-вырезного электроэрозионного станка CHMER GX430L+

1. количество осей: 5 (X,Y,Z,U,V)
2. подача по осям X/Y/Z: 400/300/220 мм
3. подача по осям U/V: 60/60 мм
4. максимальная скорость подачи по осям X,Y: 1500 мм/мин
5. максимальные размеры заготовки (Д x Ш x В): 725 x 600 x 215 мм
6. максимальный вес заготовки: 350 кг
7. максимальный диаметр проволоки: 0,3 мм
8. минимальный диаметр проволоки: 0,1 мм
9. угол резания: 21°/100 мм
10. привод осей X,Y: линейные двигатели
11. привод осей U,V,Z: сервоприводы и двигатели переменного тока
12. емкость диэлектрической ванны: 650 л
13. источник питания: 3x 220 В; 50 Гц
14. габаритные размеры (Д x Ш x В): 2300 x 2300 x 2300 мм
15. вес нетто станка GX430L+: 2600 кг

Оборудование электроэрозионного станка CHMER

1. управление ЧПУ

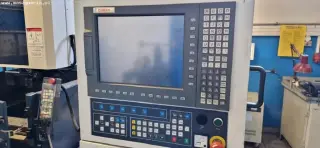

2. блок управления (32 bit операционная система, процессор, 15″ цветной монитор, клавиатура, USB, RS-232C, CF-карта)
3. автоматическая система подачи проволоки (0,1-0,3 мм)
4. автоматическая система позиционирования проволоки
5. система фильтрации с двумя бумажными фильтрами
6. автоматический контроль температуры
7. катушка медной проволоки 5 кг, диаметр 0,25 мм
8. инструменты
9. оптические линейки по осям X и Y
10. система деионизации воды
11. устройство водяного охлаждения
12. алмазные направляющие 0,26 мм (2 шт.)
13. распылительные форсунки (2 шт.)
14. контакты подачи питания (power feed contacts)
15. регулятор напряжения AVR
16. сетевой трансформатор
17. освещение рабочего пространства
18. импорт файлов .DXF
19. DTR — техническая и эксплуатационная документация на польском языке
20. сертификация CE
