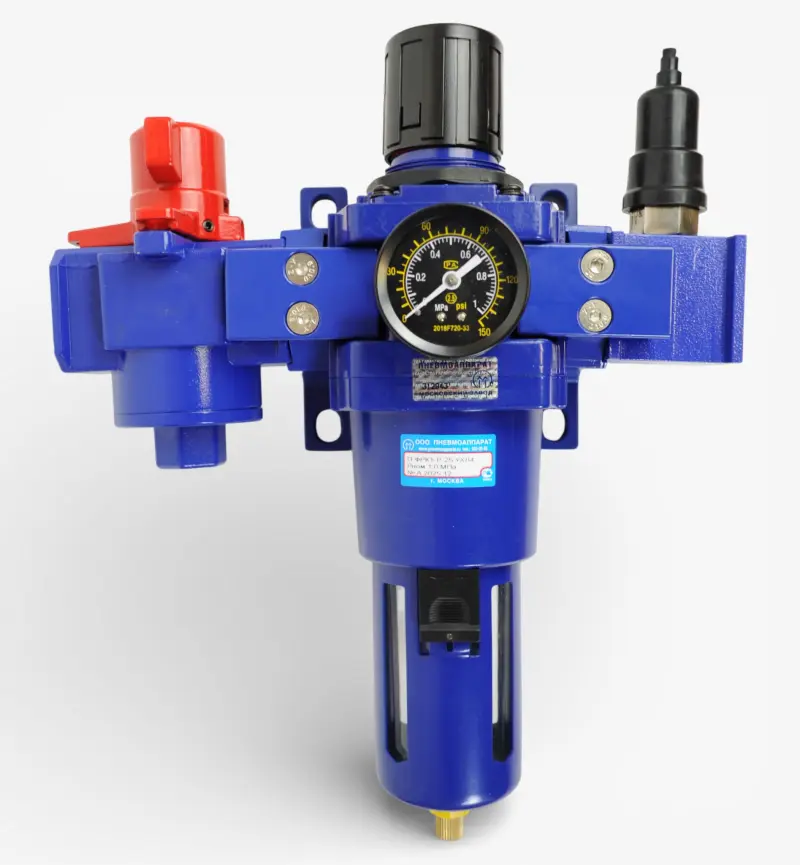

Блок подготовки воздуха П-ФРК1-Р-25

Блок подготовки воздуха П-ФРК1-Р-25

Техническое назначение

Блок предназначен для удаления механических примесей из сжатого воздуха и поддержания заданного давления на выходе пневмолинии. Фильтрация выполняется с абсолютной тонкостью 25 мкм, настройка выходного давления — в диапазоне от 0,05 до 0,85 МПа.

Технические характеристики

Конструктивные и эксплуатационные особенности

• Фильтрующий элемент задерживает механические частицы размером до 25 мкм согласно указанной абсолютной тонкости фильтрации.
• Регулирование давления на выходе выполняется в диапазоне 0,05–0,85 МПа.
• Полуавтоматический отвод конденсата предназначен для удаления накопившейся влаги из фильтра.
• Подключение к пневматической магистрали осуществляется через резьбовые присоединения G1".
• Номинальное давление пневмоблока составляет 1 МПа; минимальное рабочее давление — 0,1 МПа.
• Условный проход 25 мм определяет соответствие блока пневмолиниям данного типоразмера.
