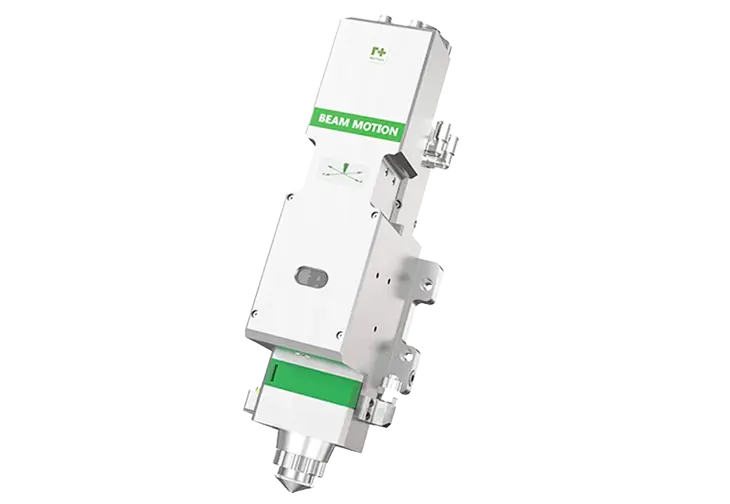

Лазерная режущая головка Raytools BM111

Лазерная режущая головка Raytools® BM111 (BM 111) с автоматической фокусировкой предназначена для станков с промышленными волоконными лазерами мощностью до 3,3 кВт и применяется для высокоточной 2D-резки металла на станках с ЧПУ. Лазерная головка BM111 оснащена разъемом QBH для подключения оптоволокна и встроенными сервоприводами, обеспечивающими автоматическое перемещение фокусирующего модуля в диапазоне около 22 мм. Пользователь может управлять положением фокуса через программное обеспечение станка для быстрого выполнения прожига отверстий, обработки листового металла различной толщины и стабильной автоматической резки. Оптимизированная оптическая схема и эффективное водяное охлаждение обеспечивают надежную работу головки при длительной эксплуатации на высокой мощности.

Конструкция и функции BM111

Конструкция лазерной головки Raytools® BM111 включает четыре основных модуля: коллиматорный модуль, модуль привода фокусирующей линзы, модуль защитной линзы и модуль сопла.

1. Коллиматорный модуль преобразует расходящийся пучок света, исходящий из оптического волокна, в параллельный лазерный луч, который выходит через центр сопла. В головке установлен объектив с коллимационными линзами D30 F100 мм;
2. Модуль привода фокусирующей линзы (объектива) преобразует коллимированный луч в сфокусированный луч высокой плотности и обеспечивает автоматическую подстройку точки фокусировки с помощью привода. По умолчанию в этой головке установлен объектив с фокусирующими линзами D30 F155 мм. Опционально возможна поставка комплектации головки с объективом с фокусирующими линзами D30 F125 мм и F200 мм.
3. Модуль защитного стекла (линзы) предохраняет фокусирующую линзу от повреждений из-за летящего шлама и продлевает ее срок службы.
4. Модуль сопла (сопло в сборе) направляет сфокусированный луч на обрабатываемую заготовку и с высокой скоростью распыляет газ для высококачественной резки.
